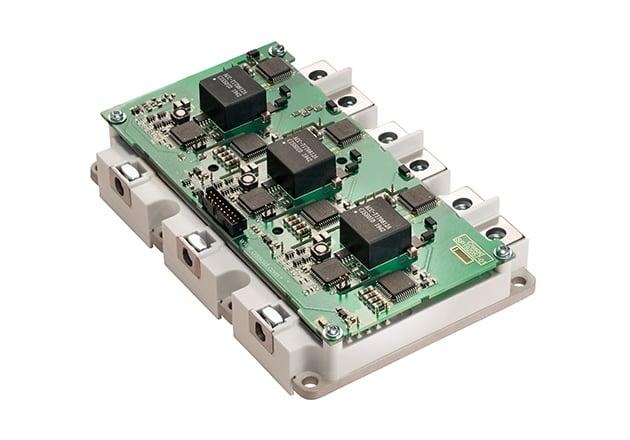

Ваш путеводитель по высокоскоростному переключению в силовой электронике

Высокоскоростные силовые полупроводники, такие как SiC и GaN, меняют то, как современные электронные системы управляют мощностью, скоростью переключения и эффективностью.В этой статье объясняются их основные характеристики, как параметры переключения переходных процессов, такие как dv/dt и di/dt, влияют на производительность и почему эти значения важны для практических проектов.В нем также сравнивается поведение устройств SiC и GaN, описываются проблемы, вызванные быстрым переключением, и обсуждаются методы, используемые для уменьшения паразитных эффектов.Вместе эти темы показывают, как современные силовые полупроводники поддерживают более эффективные, компактные и надежные энергосистемы.

Каталог

Исследование высокоскоростных силовых полупроводников

Силовые полупроводники являются важной частью современной электроники.Они действуют как быстрые переключатели, которые эффективно контролируют мощность.Новые устройства могут переключаться с очень высокой скоростью, что влияет на скорость изменения напряжения и тока.Эти изменения зависят от типа материала, уровня напряжения, токовой нагрузки, нагрева и конструкции схемы.В этом разделе основное внимание уделяется карбиду кремния (SiC) и нитриду галлия (GaN).Он объясняет, как они работают, и сравнивает их производительность.В нем также освещаются практические проблемы и то, как эти технологии используются в реальных системах.

Кремний широко использовался в прошлом, потому что его легко производить и он надежен.Новые материалы, такие как SiC и GaN, улучшили характеристики, превосходящие возможности кремния.Карбид кремния устойчив к высоким напряжениям и температурам, что делает его полезным в энергосистемах и электромобилях.GaN хорошо работает на высоких частотах, поэтому его используют в системах связи и небольших электронных устройствах.Эти материалы не заменяют друг друга, а используются по назначению.

Свойства материала влияют на то, насколько быстро могут изменяться напряжение и ток.Карбид кремния хорошо выдерживает высокое напряжение и поддерживает быстрое переключение с меньшими потерями.Это повышает эффективность в мощных системах.GaN допускает очень быстрое изменение тока из-за большого движения электронов.Он также снижает шум и потери на переключение, что делает его идеальным для высокочастотных приложений.Правильная конструкция должна сочетать производительность с тепловыми и системными ограничениями.

Высокоскоростные полупроводники улучшают многие современные системы.В возобновляемых источниках энергии SiC помогает повысить эффективность солнечных энергетических систем.В электромобилях как SiC, так и GaN улучшают управление мощностью и уменьшают размер системы.В центрах обработки данных и системах связи GaN поддерживает компактные конструкции и снижает энергопотребление.Эти технологии помогают повысить производительность и одновременно снизить потери мощности.

SiC и GaN по-прежнему сталкиваются с проблемами.SiC дорог из-за сложного производства.GaN может иметь проблемы с качеством материала, которые влияют на производительность.В то же время эти проблемы ведут к улучшениям.Разрабатываются более совершенные методы производства и охлаждения.Продолжающиеся исследования помогают снизить затраты и повысить надежность, что делает эти технологии более широко используемыми.

В реальных приложениях SiC используется в высоковольтных системах, поскольку он может работать в суровых условиях.GaN используется в высокочастотных системах, где пространство ограничено.Инженеры используют такие инструменты, как термический анализ и анализ цепей, для улучшения производительности системы.Реальное использование показывает, как эти технологии могут применяться в крупных системах, таких как электросети и городские энергетические установки.

SiC и GaN представляют собой большой шаг вперед в силовой электронике.Они повышают эффективность и надежность во многих системах.По мере развития технологий они будут играть все большую роль в энергетических системах и современной электронике.Их развитие поддерживает движение к более эффективным и устойчивым решениям.

Понимание и характеристика параметров переходных процессов переключения

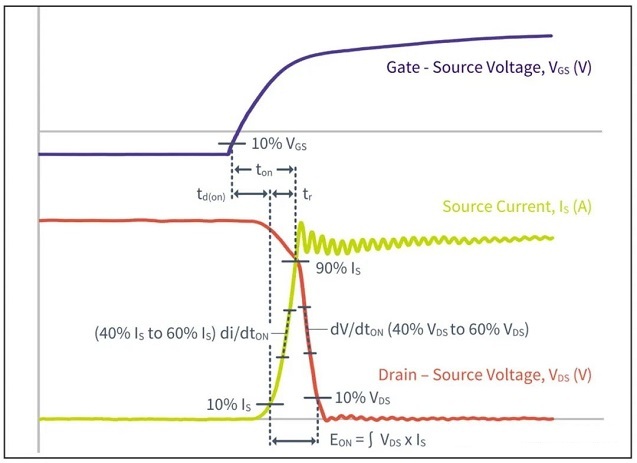

Переходные процессы переключения в SiC MOSFET включают в себя множество временных и динамических параметров, которые определяют работу устройства во время переходов состояний.

Эти параметры включают в себя:

• Время задержки включения: Продолжительность между подачей сигнала затвора и возникновением тока через МОП-транзистор.

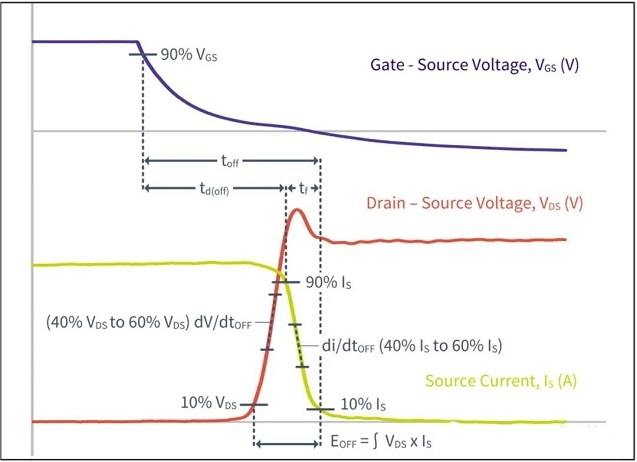

• Время задержки выключения: Интервал между снятием управляющего сигнала и прекращением протекания тока.

• Переходное время нарастания (tr) и время спада (tf): Они показывают, насколько быстро изменяется ток во время событий переключения, сигнализируя об отзывчивом поведении устройства.

Более того, скорости изменения напряжения (dv/dt) и тока (di/dt) отражают нелинейные и зачастую сложные характеристики этих переходов.Такие параметры отражают внутреннее физическое поведение, что делает их анализ ключевым для понимания производительности системы в динамических условиях.

Чтобы эффективно оценить эти переходные процессы, изолируйте высокодинамичные зоны внутри кривой, которые демонстрируют самые резкие изменения скорости.Эти области часто совпадают с точками максимальной нагрузки на устройство.Сосредоточив внимание на этих важнейших областях, компания получает возможность совершенствовать конструкции для повышения эффективности и одновременного снижения рисков деградации компонентов.Конкретный пример включает определение максимальных областей dv/dt или di/dt, которые могут служить индикаторами возникновения теплового или электрического напряжения в цепи.

Оценка переходных процессов переключения выигрывает от использования специальных методов масштабирования, которые подчеркивают наиболее доминирующую динамику сигнала:

• Анализируя время нарастания и спада в диапазоне амплитуд 40–60 %, можно получить более последовательные и значимые данные о переходных процессах.Этот сфокусированный диапазон уменьшает потенциальные искажения, вызванные незначительными колебаниями или шумом на внешних границах сигнала.

• Бенчмаркинг в этом диапазоне позволяет сравнивать различные устройства и конфигурации.Этот сравнительный анализ напрямую влияет на оптимизацию динамики переключения устройств и надежность на уровне системы.

Более того, подход масштабирования помогает в стратегиях управления тепловыми и электромагнитными воздействиями.Например, повышенное значение dv/dt во время фазы выключения часто увеличивает риски электромагнитных помех (EMI).Это может побудить к активным корректировкам, таким как усовершенствование драйвера затвора или модернизация схемы демпфера.Эти адаптивные меры не только смягчают эксплуатационные недостатки, но и открывают возможности для оптимизации траекторий переключения, адаптированных для конкретных систем, таких как те, которые используются в электроприводах или преобразователях возобновляемой энергии.

Проекты совершенствуются путем многократного тестирования и сравнительного анализа.Это помогает устранить стрессовые ситуации в системах SiC MOSFET.Этот подход поддерживает стабильную производительность и согласовывает поведение устройства с потребностями новых приложений.

Характеристика коммутационных переходных процессов служит ценным инструментом для улучшения проектирования на уровне системы.В таких приложениях, как инверторы электромобилей или преобразователи солнечной энергии, управление переходными процессами при переключении часто напрямую коррелирует с повышением эффективности, надежности и долговечности продукта.

Эти преимущества достигаются за счет концентрации усилий на:

• Сокращение времени задержки включения для сокращения потерь энергии.

• Снижение чрезмерных переходных напряжений, что, как следствие, улучшает управление температурным режимом и ограничивает ненужное рассеивание энергии.

Эта характеристика также дает информацию производителям, стремящимся усовершенствовать свои производственные процессы.

Например:

• Корректировка геометрии затвора или использование современных материалов для уменьшения паразитной индуктивности признаны эффективной практикой управления переходными процессами.

• Такие усилия по калибровке часто основываются на данных о характеристиках, чтобы избежать аномалий, которые могут ухудшить согласованность производственных партий.

Эти методы подчеркивают итеративную взаимосвязь между усовершенствованием конструкции и анализом на основе данных, предлагая прагматичный план решения уникальных задач технологии SiC MOSFET.

Более глубокое погружение в анализ параметров переключения, таких как dv/dt, открывает фундаментальные знания в области материаловедения и физических принципов, управляющих переходными явлениями.Например:

• Динамика заряда затвора и время формирования канала играют решающую роль в формировании крутизны текущего переходного градиента.Эти идеи важны для разработки компонентов, способных уменьшить звон или контролировать потери мощности при высокочастотных операциях.

Область растущего интереса заключается в прямом влиянии характеристик материала на переходные характеристики:

• Материалы SiC, характеризующиеся более высокой критической напряженностью электрического поля по сравнению с кремнием, позволяют устройствам работать при более высоких напряжениях, достигать более высоких скоростей переключения и поддерживать меньшие потери энергии.

• Однако использование этих преимуществ требует осторожного обращения с повышенными переходными напряжениями, присущими технологиям SiC.Этот тонкий баланс между производительностью и надежностью представляет собой благодатную почву для инноваций в дизайне, учитывающих эти отличительные черты.

dv/dt и di/dt в Advanced Power Semiconductors

Динамика dv/dt и di/dt в SiC MOSFET-транзисторах

Точная оценка параметров dv/dt и di/dt важна для понимания выдающихся характеристик переключения МОП-транзисторов из карбида кремния (SiC) в требовательных приложениях.Исследование модуля Cree CAS300M12BM2 с номиналами 1200 В/300 А проливает свет на его переходное поведение.Например:

• Во время включения наблюдаемая скорость переходных процессов составляет 17,5 В/нс для dv/dton и 9 А/нс для di/dton.

• Во время выключения были записаны значения 12 В/нс для dv/dtoff и 12 А/нс для di/dtoff.

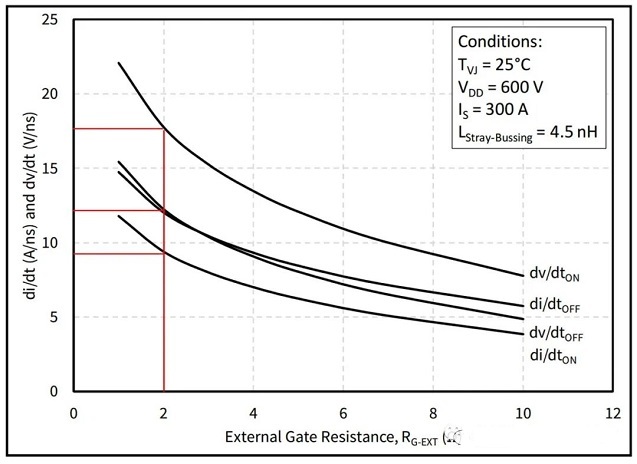

Эти измерения были получены при сопротивлении затвора 2 Ом, что выявило взаимосвязь между сопротивлением затвора и эффективностью переключения.Например, по мере увеличения сопротивления скорость переходных процессов замедляется, что напрямую приводит к уменьшению амплитуд dv/dt и di/dt.

Здесь деликатный компромисс вынуждает балансировать между максимизацией скорости переключения и управлением электромагнитными помехами (EMI).

Более глубокое изучение этих характеристик проливает свет на технологическое преимущество SiC MOSFET по сравнению с традиционными устройствами, такими как биполярные транзисторы с изолированным затвором (IGBT).Благодаря своей превосходной коммутационной способности SiC MOSFET идеально подходят для таких применений, как:

• Инверторы для электромобилей, где важна энергоэффективность.

• Промышленные электроприводы, требующие быстрого реагирования и низких потерь мощности.

• Преобразователи возобновляемой энергии, требующие высокой точности и снижения потерь энергии.

При развертывании на местах эти преимущества становятся еще более выраженными, если их дополнить хорошо продуманной топологией и усовершенствованным управлением температурным режимом, тем самым закрепляя неотъемлемую роль SiC в достижении инновационных эталонных показателей производительности.

Устройства GaN-HEMT

Транзисторы с высокой подвижностью электронов (HEMT) на основе нитрида галлия (GaN) представляют собой радикальное изменение в динамике переключения по сравнению с SiC MOSFET.

Для сравнения:

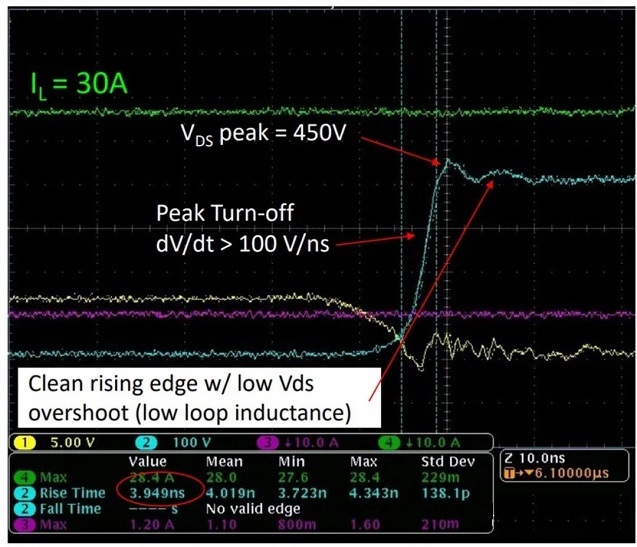

• GaN-устройства достигают скорости dv/dt, превышающей 100 В/нс во время включения, что почти в четыре раза превышает скорость SiC MOSFET.

• В сценариях отключения GaN удваивает или превосходит скорость, обычно обеспечиваемую устройствами SiC.

Такие выдающиеся скорости позволяют использовать GaN HEMT в приложениях, где сверхбыстрое переключение имеет первостепенное значение.

К ним относятся:

• Высокочастотные преобразователи постоянного тока, где важны компактность и эффективность.

• ВЧ-усилители, требующие гибкой настройки частоты и минимальной рассеиваемой мощности.

Более того, конструкции на основе GaN демонстрируют устойчивость к высоким коммутационным напряжениям в сочетании с меньшей зависимостью от больших и громоздких фильтров электромагнитных помех.Эти характеристики делают их очень подходящими для отраслей, требующих легких и энергоемких решений, таких как:

• Телекоммуникации, где компактность и скорость имеют решающее значение.

• Аэрокосмическая промышленность: приоритет отдается снижению веса без ущерба для мощности.

• Системы быстрой доставки энергии, в том числе для оборонной и высокопроизводительной электроники.

Опыт использования GaN показывает, что он постоянно превосходит ожидания, предлагая инструмент не только для оптимизации систем, но и для создания совершенно новых конфигураций, которые ранее считались недостижимыми.

Дифференциация производительности

Разрыв между устаревшими устройствами, такими как IGBT, и новыми технологиями, такими как полупроводники SiC и GaN, подчеркивает колоссальные достижения в силовой электронике.Сравнительный анализ переходных показателей дает четкую картину:

• IGBT демонстрируют значительно более низкие скорости, что подходит в основном для сценариев, в которых непрерывный ток имеет приоритет над скоростью.

• Напротив, SiC и GaN преобладают в случаях использования, требующих быстрых переходов и высоких частот переключения, что позволяет создавать эффективные силовые конструкции с низкими потерями.

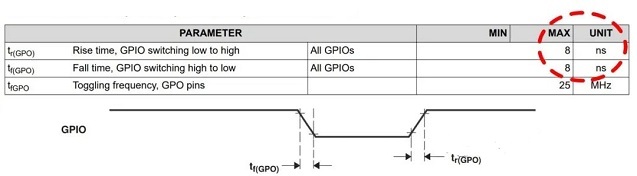

Добавляя больше контекста к этой дифференциации производительности, можно рассмотреть типичное поведение систем управления, таких как интерфейсы GPIO цифрового сигнального процессора (DSP), которые переключаются со скоростью примерно 0,41 В/нс.

Столь резкий контраст с переходными процессами SiC и GaN показывает, как эти современные технологии переосмысливают ожидания, чтобы охватить превосходные конструкции.

Внедрение на местах дополнительно подтверждает потенциал этих достижений, поскольку высокие скорости переключения приводят к таким преимуществам, как:

• Более быстрое время отклика, идеальное для динамических систем управления и управления в реальном времени.

• Повышенная точность и гибкость распределения мощности даже в сложных условиях.

Оценка dv/dt и di/dt

Оценка параметров dv/dt и di/dt выходит за рамки чисто показателей производительности и открывает возможности для кардинальных улучшений энергетических систем.Эти переходы, хотя и поддаются количественной оценке, отражают более широкую идею о выдвижении эффективности, масштабируемости и управления теплом на передний план технологического прогресса.

Достижение оптимального баланса между переходными характеристиками и реальными ограничениями, такими как подавление электромагнитных помех, надежность устройства при повторяющихся нагрузках и рассеивание тепла, тесно согласуется с более широкими инновационными целями.Будущий прогресс, вероятно, будет зависеть от междисциплинарных исследований, объединяющих:

• Передовые технологии материаловедения для дальнейшего усовершенствования компонентов SiC и GaN.

• Сложные схемы и конструкции управления позволяют максимально раскрыть их потенциал.

• Стратегии термической динамики для достижения максимальной производительности без ущерба для надежности.

В конечном счете, исследование возможностей dv/dt и di/dt служит прочной основой для изучения новых путей проектирования передовых, высокопроизводительных энергосистем, адаптированных к динамично развивающемуся технологическому ландшафту.

Отрицательные эффекты dv/dt и di/dt

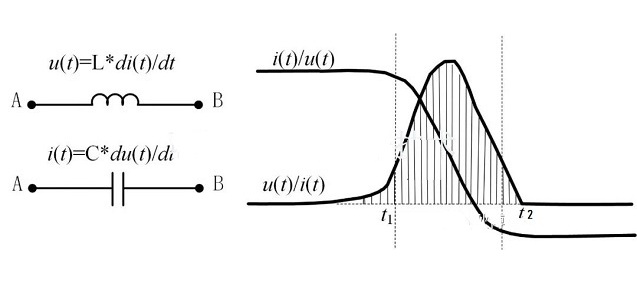

Наличие повышенных значений dv/dt и di/dt создает ряд паразитных воздействий, влияющих на поведение и надежность электронных схем.Эти эффекты могут привести к измеримому снижению производительности и снижению стабильности систем.Например, значение di/dt 12 А/нс при индуктивности 1 нГн может привести к падению напряжения на 12 В, тогда как значение dv/dt 12 В/нс при емкости 1 пФ приводит к нежелательному току 12 мА.Такие паразитные взаимодействия становятся все более выраженными в высокочастотных или высокоскоростных схемах, где быстрые переходы сигналов усиливают их влияние.Более того, поскольку размеры компонентов продолжают уменьшаться, а рабочие частоты растут, ранее незначительные паразитные эффекты начинают играть решающую роль в изменении поведения схемы.

Усиливающиеся проблемы в высокоскоростных конструкциях

Современные высокоскоростные конструкции сталкиваются с повышенной восприимчивостью к паразитным явлениям, возникающим из-за повышенных значений dv/dt и di/dt.

• Целостность сигнала может быть нарушена, вызывая такие проблемы, как временные искажения и ухудшение производительности системы.

• Миниатюрные компоненты, несмотря на преимущества экономии места, более склонны к паразитным эффектам из-за более тесного физического соединения и более узких конструктивных допусков.

• По мере увеличения скорости переключения сигналы по своей природе расширяют свой частотный спектр, усугубляя риски электромагнитных помех (EMI).

В условиях плотной компоновки эти условия приводят к множеству проблем в нисходящем направлении, включая проблемы с соблюдением требований по электромагнитным помехам и помехам в соседних цепях.

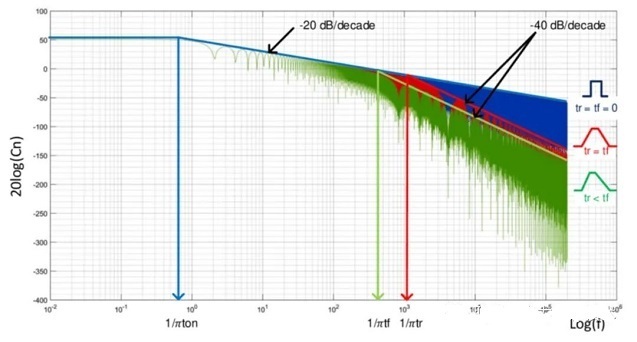

Акт быстрого переключения лежит в основе расширения спектра сигнала, что усиливает риски электромагнитных помех.Более широкий частотный спектр создает помехи соседним компонентам и системам.

Этот сценарий становится важным в таких областях, как автомобильная электроника, медицинское оборудование и авионика, где эксплуатационная точность и надежность системы напрямую влияют на меры безопасности.Для уменьшения помех используются экранирование, заземление и усовершенствованная фильтрация.Эти методы усовершенствованы, чтобы сбалансировать производительность с реальными условиями эксплуатации.

Стратегии смягчения последствий dv/dt и di/dt

Устранение нежелательных последствий высоких значений dv/dt и di/dt предполагает применение тщательно разработанных инженерных методов:

• Оптимизированное расположение компонентов. Систематическое расположение компонентов снижает паразитные емкости и индуктивности, предотвращая ухудшение сигнала.Стратегическое размещение позволяет избежать нежелательных путей соединения внутри конструкции.

• Надежные сети распределения электроэнергии. Хорошо спроектированные сети противодействуют кратковременным скачкам напряжения.

• Целевая фильтрация шума. Фильтры, предназначенные для подавления помех в определенных диапазонах частот, помогают сохранить точность сигнала.

Дополнительные методы, направленные на физическое разделение, включают такие методы изоляции, как использование ферритовых шариков, размещение плоскостей заземления и использование многослойных печатных плат.Их успех во многом зависит от качества интеграции в общую схему системы.Итеративные методы сочетают теорию с тестированием для улучшения адаптивности.Такой подход помогает добиться надежной работы в реальных условиях.

Развитие дальновидных инженерных практик

Сложность управления эффектами du/dt и di/dt требует дальновидного и предусмотрительного инженерного мышления.

• Ранние прогнозы проектирования: включение паразитного моделирования на начальных этапах проектирования для активной реализации эффективных мер.

• Философия сбалансированного проектирования: структурированные подходы, сочетающие теорию с практическими экспериментами, для разработки передовых решений, адаптированных к конкретным приложениям.

• Инструменты моделирования. Усовершенствованное программное обеспечение для моделирования помогает фиксировать потенциальные паразитные взаимодействия, позволяя проводить виртуальное тестирование нескольких конфигураций перед созданием физических прототипов.

Более широкие стратегии направлены на постоянное совершенствование системы и устранение паразитных эффектов.Целевые показатели стоимости, надежности и конструкции сбалансированы для достижения стабильной производительности.

Новые технологии и перспективные тенденции

Неустанное стремление к повышению эффективности и компактности схем привело к появлению революционных технологий, предназначенных для решения паразитных проблем.

• Полупроводники с широкой запрещенной зоной. Такие материалы, как карбид кремния (SiC) и нитрид галлия (GaN), открывают новые возможности для повышения производительности схем.Они обеспечивают более высокие скорости переключения с минимальными потерями энергии, изменяя подходы к решению задач dv/dt и di/dt.

• Алгоритмическая оптимизация проектирования: прогнозирование электромагнитных помех на основе машинного обучения и автоматизированные инструменты компоновки повышают точность устранения паразитных эффектов, предлагая возможности для адаптивного и индивидуального проектирования.

Эти технологические достижения основаны на вычислительной мощности, предоставляющей возможность уточнять конфигурации схем с ранее недостижимой точностью.Поскольку эта область продолжает развиваться, одновременное стремление к инновациям и практической надежности остается движущей силой, формирующей будущий ландшафт проектирования электроники.

Заключение

Силовые полупроводники SiC и GaN стали ключевыми технологиями для повышения скорости переключения, эффективности и плотности мощности в современной электронике.Их быстрые переходные процессы обеспечивают значительный выигрыш в производительности, но также создают проблемы при проектировании, связанные с электромагнитными помехами, паразитными эффектами, нагревом и надежностью.В статье показано, что для успешной реализации необходимо понимание dv/dt и di/dt, а также тщательная компоновка, фильтрация и тепловое проектирование.Поскольку материалы, инструменты проектирования и методы управления продолжают совершенствоваться, эти полупроводники будут играть еще большую роль в будущих высокопроизводительных энергосистемах.

Часто задаваемые вопросы [FAQ]

1. Что означает di/dt и как это влияет на электронные системы?

Di/dt — это скорость изменения тока с течением времени.Это влияет на то, насколько быстро схема реагирует во время переключения.Более высокое значение di/dt повышает скорость переключения и эффективность, но также может вызвать шум, нагрузку на компоненты и возможные скачки напряжения.Чтобы справиться с этим, настройте управление воротами, улучшите разводку печатной платы и используйте схемы защиты.

2. Что такое dv/dt и почему оно имеет значение в электрических устройствах?

Dv/dt — это скорость изменения напряжения с течением времени.Это важно для устройств с быстрым переключением, поскольку оно определяет, насколько быстро может повышаться или падать напряжение.Высокий dv/dt повышает скорость и эффективность системы, особенно в современных устройствах, таких как SiC и GaN.Однако он также может повысить изоляцию от шума и напряжения, поэтому необходимы правильный дизайн и фильтрация.

3. Какую роль играют di/dt и dv/dt в работе IGBT?

В IGBT di/dt контролирует скорость увеличения тока при включении устройства, а dv/dt контролирует скорость изменения напряжения при выключении.Более высокие значения улучшают скорость переключения и плотность мощности, но также увеличивают шум, потери и нагрузку.Резисторы затвора, методы управления и правильная конструкция схемы используются для обеспечения баланса между производительностью и надежностью.
