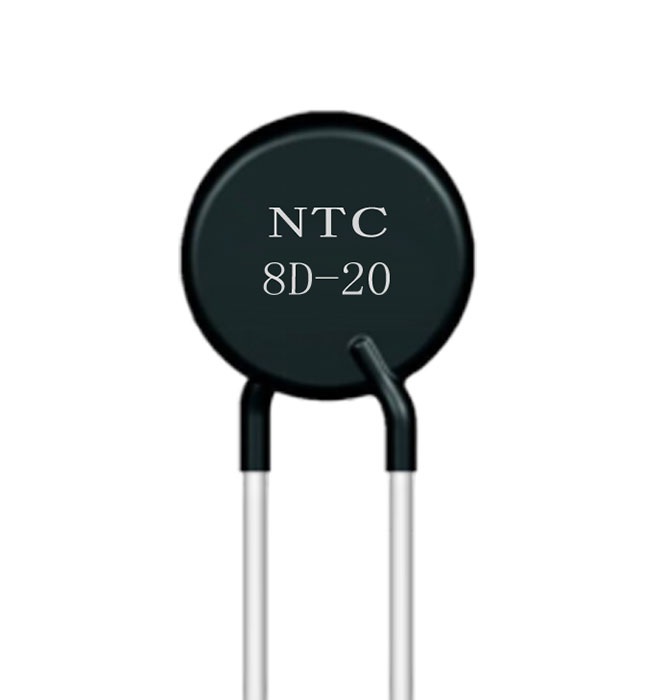

Понимание термисторов, варисторов и LDR в электронных схемах

Термисторы, варисторы и фоторезисторы — это компоненты на основе сопротивления, которые реагируют на изменения температуры, напряжения или света.Термисторы помогают измерять температуру, защищать от перегрузки по току, размагничивать и подавлять импульсные токи.Варисторы защищают цепи от скачков напряжения, а фоторезисторы управляют светочувствительными системами переключения.В этой статье объясняется их рабочее поведение, применение в схемах, функции защиты, особенности проектирования и практическое использование в электронных системах.

Каталог

Изучение типов термисторов

Термисторы служат важными компонентами измерения и регулирования температуры, предлагая функциональные возможности в различных отраслях.В целом они подразделяются на категории с положительным температурным коэффициентом (PTC) и отрицательным температурным коэффициентом (NTC) в зависимости от их зависимости от температуры.Понимание их характеристик и применения не только подчеркивает их инженерную гибкость, но и иллюстрирует их потенциал для решения практических задач в области управления температурным режимом.

Термисторы с положительным температурным коэффициентом (PTC)

Термисторы PTC демонстрируют повышенное электрическое сопротивление при повышении температуры.

Их свойство сопротивления обеспечивает возможность саморегулирования нагрева, уменьшая необходимость во внешнем управлении.Эта функция часто используется в системах, требующих защиты от перегрузки по току, например, в термовыключателях, которые разрывают цепи во время перегрева.Приложения включают защиту чувствительных электронных схем от повреждений, вызванных температурой, при одновременном обеспечении бесперебойной работы промышленного оборудования.Такой двойной акцент на безопасности и производительности оказывается эффективным в установках, включая бытовые обогреватели или автомобильные системы регулирования температуры.Термисторы PTC динамически реагируют на температурные условия окружающей среды.Балансируя стабильность системы с минимальным вмешательством, они являются примером разработки, в которой надежность и простота эксплуатации ставятся выше сложности.

Термисторы с отрицательным температурным коэффициентом (NTC)

Термисторы NTC уменьшают свое сопротивление при повышении температуры.

Это свойство делает их незаменимыми для точных систем измерения температуры.Их быстрая и точная реакция на температурные изменения особенно полезна в таких средах, как медицинское диагностическое оборудование или системы регулирования климата.Подавление скачков тока является еще одним важным применением, поскольку термисторы NTC помогают защитить источники питания, электродвигатели и аналогичные схемы от внезапных скачков тока.Эта возможность буферизации поддерживает контролируемые процессы запуска и сохраняет долговечность электронных компонентов.Адаптивность термисторов NTC часто хорошо сочетается с практическими применениями, такими как цифровые термометры и датчики промышленного мониторинга.Их вклад в профилактическое обслуживание и эффективность системы подчеркивает их расширенную практическую функциональность, выходящую за рамки базовой работы схемы.

Выбор между PTC и NTC термисторами зависит от оценки тепловой динамики и желаемых характеристик срабатывания рассматриваемой системы.

Для сред, в которых особое внимание уделяется безопасности и устойчивости, термисторы PTC обеспечивают постепенное увеличение сопротивления, что идеально подходит для саморегулирующихся систем, склонных к риску перегрева.

Когда требуется точность теплового мониторинга, термисторы NTC обладают способностью мгновенного и точного обнаружения, особенно в высокочувствительных приложениях.

Более широкие последствия выбора термистора выходят за рамки технической функциональности и отражают современные инженерные ценности, такие как устойчивость, эксплуатационная адаптируемость и дальновидный подход к проектированию систем.Их роль подчеркивает как прагматизм, так и творческий подход к использованию простых компонентов для инновационных решений.

Применение термисторов в схемах

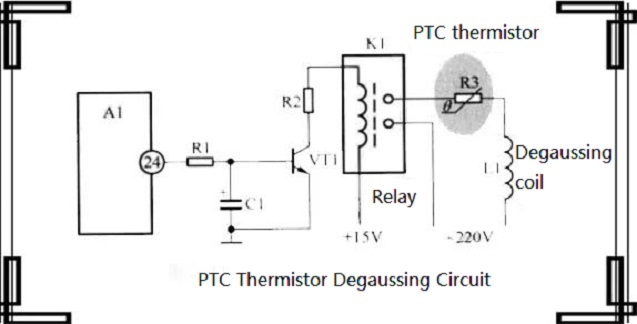

Термисторы PTC в механизмах размагничивания

Термисторы с положительным температурным коэффициентом (PTC) являются неотъемлемой частью схем размагничивания экрана цветного телевизора.Они облегчают устранение магнитных полей, которые могут поставить под угрозу производительность экрана, за счет использования свойств сопротивления, зависящих от температуры.

Схема размагничивания обычно включает в себя следующие компоненты:

(1) Резистор PTC.
(2) Катушка размагничивания.
(3) Реле управления.
(4) Управляющий транзистор.
(5) Управляющий процессор, контролирующий их работу.

При включении питания процессор управления инициирует последовательность размагничивания.Он управляет управляющим транзистором, который работает совместно с реле, обеспечивая непрерывность цепи.Первоначально резистор PTC имеет низкое сопротивление, позволяя протекать высоким токам через катушку размагничивания.

Поскольку ток нагревает резистор PTC:

• Его увеличивающееся сопротивление динамически уменьшает ток, протекающий через катушку.
• Рассеяние энергии внутри резистора со временем уменьшается.
• Контролируемое снижение тока эффективно устраняет магнитные помехи, обеспечивая оптимальную работу экрана.

Успех этого механизма заключается в сложной синхронизации, необходимой между компонентами схемы.Достижение этого баланса помогает избежать чрезмерных потерь энергии, снижает тепловые нагрузки и повышает долговечность базовой электроники.

Для улучшения этой конструкции использовались различные материалы резисторов и методы управления.Эти изменения повышают энергоэффективность, сохраняя при этом надежность работы.Кроме того, динамическая взаимосвязь между сопротивлением и температурой иллюстрирует достижения в области адаптивного материаловедения, демонстрируя его ощутимые преимущества в различных технологических приложениях.

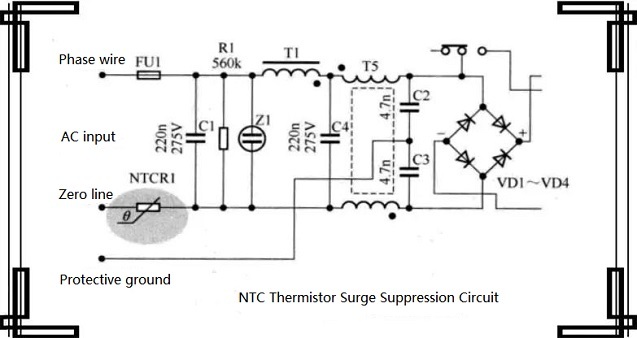

Термисторы NTC для подавления импульсных токов

Термисторы с отрицательным температурным коэффициентом (NTC) обеспечивают эффективное подавление импульсных токов на этапах включения питания.Активно управляя электрическими потоками, они защищают чувствительные компоненты и предотвращают повреждение от резких скачков энергии.

В цепи переменного тока термистор NTC работает:

• Расположены последовательно внутри цепи.
• Высокая устойчивость при запуске для ограничения скачков тока.
• Постепенное снижение сопротивления по мере повышения температуры из-за поглощенной энергии.

Этот процесс обеспечивает нормальное течение тока после стабилизации термистора, обеспечивая бесперебойную работу схемы.

Включение таких отказоустойчивых механизмов иллюстрирует важные стратегии защиты электронных систем в различных условиях окружающей среды и эксплуатации.В частности:

• Тестирование в реальных условиях: для повышения производительности используются эмпирические данные и результаты моделирования.
• Факторы проектирования схемы. Стратегическое размещение ближе к высоконагруженным компонентам часто рассматривается для снижения рисков и обеспечения плавной инициализации питания.

Такие решения побуждают глубже оценить, как пассивные компоненты способствуют надежности современной электроники.

Например:

(1) Они обеспечивают надежную защиту при минимальном вмешательстве.
(2) Простота конструкции способствует надежности и практическому сроку службы.

Отрасли, использующие этот подход, получают выгоду от его универсальности, будь то устройства потребительского уровня, системы управления энергопотреблением или крупное промышленное оборудование.Эта реализация усиливает основную философию проектирования, балансируя между адаптируемостью и безопасностью для удовлетворения требований все более сложных электрических сетей.

Применение термистора в схемах

Варисторы — это резисторы, зависящие от напряжения, которые демонстрируют нелинейное уменьшение сопротивления, когда приложенное напряжение превышает определенный порог.Эти компоненты широко используются для защиты чувствительных электронных схем от переходных перенапряжений, вызванных такими явлениями, как электрические скачки и скачки напряжения.Поглощая чрезмерную энергию и ограничивая амплитуду напряжения, варисторы повышают устойчивость цепей, обеспечивая их эксплуатационную стабильность и надежность.

Их функциональность охватывает цепи переменного и постоянного тока, где они выполняют различные функции, в том числе:

• Стабилизация колебаний напряжения
• Подавление скачков напряжения
• Поглощение импульсов высокой энергии.
• Ограничение отклонений амплитуды
• Предотвращение образования разрушительных высоковольтных дуг.

Тем не менее, производительность варисторов со временем меняется из-за таких факторов, как длительное воздействие перенапряжения или периодическое рассеяние энергии.Эти механизмы износа могут привести к снижению защитной эффективности, что потребует продуманного проектирования и стратегии профилактического обслуживания для поддержания долгосрочной надежности.

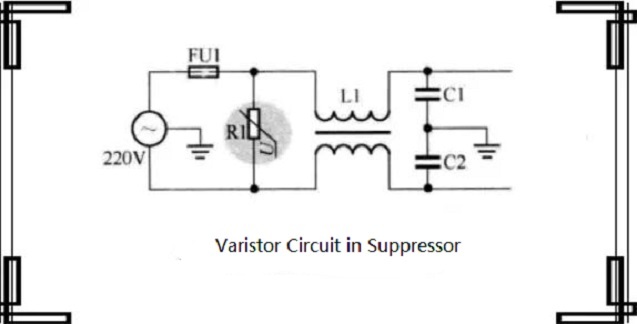

Защита входа переменного тока для импульсных источников питания

Импульсные источники питания часто сталкиваются с нерегулярными нарушениями напряжения, возникающими из-за таких источников, как электрические помехи или удары атмосферных молний.Введение варистора во входную секцию переменного тока обеспечивает эффективную контрмеру против этих переходных процессов.

Например, во время скачка напряжения, возникающего в системе ввода переменного тока 220 В, встроенный варистор (например, R1 в цепи) демонстрирует быстрое снижение сопротивления, поглощая избыточную энергию и фиксируя напряжение в безопасных пределах.Такое быстрое реагирование защищает чувствительные компоненты от потенциального повреждения из-за перенапряжения, тем самым обеспечивая стабильную и бесперебойную работу системы.

Факторы, которые следует учитывать при размещении и характеристиках варистора

Эффективная интеграция варистора в импульсный источник питания требует детального изучения динамики напряжения и энергии схемы.Ключевые соображения включают в себя:

• Максимальное переходное напряжение, ожидаемое в цепи.
• Способность варистора поглощать энергию
• Время срабатывания варистора

Выбор варистора, способного удовлетворить потребности в энергии во время экстремальных скачков напряжения, защищает схему от опасностей.Например, недооценка энергетического рейтинга компонента может поставить под угрозу эффективность защиты при возникновении значительных переходных процессов.Убедившись, что варистор соответствует как размерным, так и энергетическим критериям, он может оптимизировать характеристики схемы, чтобы выдерживать практические условия.

Срок эксплуатации и практика технического обслуживания

Хотя варисторы превосходно справляются с подавлением переходных процессов, характеристики их материала изменяются под воздействием повторяющихся нагрузок, что влияет на их долговременную чувствительность.Для продления срока службы рекомендуется систематическая оценка и замена варисторов, особенно в условиях высоких нагрузок.

Диагностические инструменты, такие как анализаторы мощности или специализированные тестеры, контролируют работоспособность варистора в контролируемых условиях.Эти оценки раскрывают тенденции использования, позволяют прогнозировать потенциальные сбои и заранее планировать техническое обслуживание.Такой подход сводит к минимуму сбои, одновременно увеличивая общий жизненный цикл защищаемой цепи.

Функции помимо защиты от перенапряжения

Помимо подавления переходных процессов, варисторы способствуют повышению надежности схемы, смягчая непредсказуемые изменения напряжения.Их быстрое и адаптивное реагирование защищает последующие компоненты, такие как:

• Конденсаторы
• Микроконтроллеры
• Переключающие транзисторы

Эта стабилизирующая способность гарантирует, что чувствительные системы сохранят равновесие при колебаниях входного напряжения.Соответствие варисторов эксплуатационной надежности оказывается полезным в таких секторах, как промышленная автоматизация, системы возобновляемых источников энергии и связь, где важны точность и последовательность.Их быстрое реагирование вселяет уверенность в обеспечении бесперебойной работы в различных условиях окружающей среды и электрических условиях.

Стратегическое использование варисторов и регулярная оценка их производительности раскрывают их беспрецедентную способность поддерживать современную электронику.Сочетание защитных стратегий с тонким пониманием характеристик варисторов не только усиливает непосредственные меры безопасности, но также увеличивает долговечность и функциональность электронных экосистем, сталкивающихся с различными эксплуатационными проблемами.

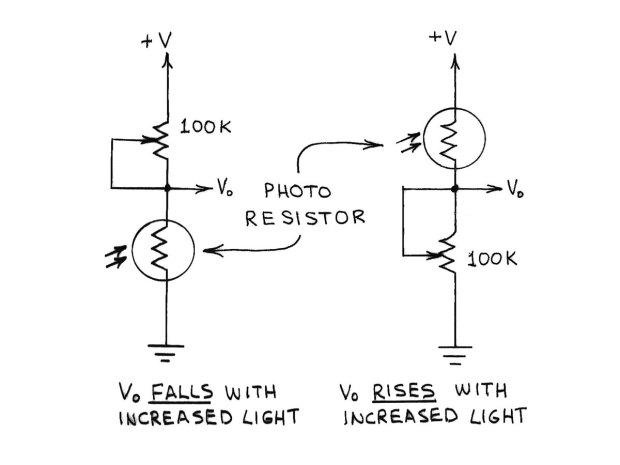

Основы фоторезисторов и их применение в схемах

Фоторезисторы, широко известные как светозависимые резисторы (LDR), являются важными электронными компонентами, сопротивление которых варьируется в зависимости от интенсивности падающего света.Их действие основано на эффекте фотопроводимости, когда воздействие света увеличивает проводимость материала и, следовательно, снижает его сопротивление.Этот динамический отклик на изменяющиеся условия освещенности широко используется в схемах, требующих точного измерения освещенности или автоматического управления.

Фоторезисторы в схемах светоуправляемых переключателей

Фоторезисторы получили широкое распространение в схемах, предназначенных для автоматического регулирования освещения, в том числе в уличных фонарях, системах освещения коридоров и садовых фонарях.

Следующие эксплуатационные сведения описывают функционирование таких цепей:

• Высокая интенсивность света: При воздействии яркого света фоторезистор (R1) регистрирует существенное снижение сопротивления, что приводит к снижению напряжения на управляющем затворе тиристора (VS1) или аналогичного переключающего устройства.В результате цепь лампы остается выключенной.

• Интенсивность низкой освещенности: В темное время суток или в ночное время сопротивление R1 значительно увеличивается, повышая напряжение управляющего затвора.Как только напряжение превышает порог активации, тиристор начинает проводить ток, который подает питание на подключенную лампу и инициирует освещение.

Для дальнейшей оптимизации таких систем в схему встроен регулируемый резистор (RP1).RP1 позволяет изменять чувствительность системы к окружающему освещению.Регулировка сопротивления RP1 обеспечивает адаптацию к различным средам с учетом сезонных изменений или структурного затенения, которое изменяет условия освещения.

Проектирование эффективного переключателя с управлением светом требует комплексного подхода к выбору компонентов, конфигурации схемы и решению экологических проблем.Выбор конкретных материалов, таких как фоторезисторы из сульфида кадмия (CdS), является обычным явлением из-за их широкой чувствительности к длинам волн видимого света.Из-за экологических проблем, связанных с кадмием, изучаются альтернативные материалы для обеспечения более безопасного и устойчивого использования.

На точность проектирования влияют несколько практических аспектов:

• Температурные эффекты: Колебания температуры могут повлиять на чувствительность фоторезистора, изменяя его характеристики в различных условиях.

• Посторонние световые помехи: Защита фоторезистора от непреднамеренных источников света с помощью непрозрачного корпуса с заданной апертурой является простым, но эффективным решением для обеспечения точной калибровки.

• Защита окружающей среды: В частности, в наружных цепях размещение компонентов в защищенных от атмосферных воздействий корпусах защищает от повреждений из-за влаги или скопления твердых частиц.

Кроме того, эффекты старения, такие как постепенный дрейф чувствительности фоторезисторов в течение длительного периода времени, подчеркивают важность повторной калибровки для поддержания эксплуатационной точности.

Практические примеры использования систем на основе фоторезисторов дают ценные уроки:

• Временные сигналы: В цепях уличного освещения управление задержкой используется для уменьшения кратковременных изменений освещенности от таких источников, как фары проезжающих автомобилей, предотвращения мерцания и ложного срабатывания.

• Обслуживание и регулировка: Долгосрочная работа таких систем выигрывает от периодической повторной калибровки RP1.Изменения окружающей среды, такие как препятствующий рост растительности или строительные работы, изменяющие структуру освещения, требуют корректировки пороговых значений для поддержания эффективности.

Эти адаптации не только продлевают срок службы системы, но также способствуют снижению потерь энергии, минимизации избыточных активаций и оптимизации энергопотребления.

Помимо осветительных решений, фоторезисторы находят разнообразное применение в различных отраслях.Эти компоненты улучшают роботизированные навигационные системы, такие как механизмы следования по линии или поведение поиска света в автономных устройствах.В оптических системах их роль в регулировании регулировки диафрагмы и обратной связи по яркости подчеркивает их универсальность.

Новые технологии все чаще объединяют фоторезисторы с системами, совместимыми с микроконтроллерами.Эта комбинация позволяет создавать более интеллектуальные адаптивные световые решения, основанные на алгоритмической обработке данных об освещении, обеспечивая более высокую точность и динамичное поведение системы.

Достижения в области светочувствительных альтернатив, включая фотодиоды и фототранзисторы, становятся интересным дополнением, а не заменой традиционных фоторезисторных систем.Хотя эти новые технологии обеспечивают повышенную чувствительность и более низкое энергопотребление, фоторезисторы по-прежнему ценятся за свою простоту, экономичность и высокую надежность, особенно в экономичных приложениях.

Заключение

Компоненты на основе сопротивления остаются полезными, поскольку они обеспечивают простое и надежное управление во многих схемах.Термисторы PTC и NTC обеспечивают терморегулирование и защиту по току, варисторы помогают снизить ущерб от скачков напряжения, а фоторезисторы обеспечивают автоматическое переключение по свету.Каждый компонент должен выбираться с учетом условий цепи, поведения реакции, воздействия окружающей среды и долгосрочной надежности.При правильном проектировании и обслуживании эти компоненты повышают безопасность, стабильность и эффективность как бытовой, так и промышленной электроники.

Часто задаваемые вопросы [FAQ]

1. Что такое термистор?

Термистор — это тип резистора, сопротивление которого меняется в зависимости от температуры.При изменении температуры его сопротивление либо увеличивается, либо уменьшается предсказуемым образом.Существует два основных типа: NTC, сопротивление которого снижается с повышением температуры, и PTC, сопротивление которого увеличивается с повышением температуры.Термисторы широко используются для измерения и контроля температуры в таких системах, как кондиционирование воздуха, автомобильные датчики и электронные устройства.

2. Что такое варистор?

Варистор — это компонент, используемый для защиты цепей от скачков высокого напряжения.Его сопротивление меняется в зависимости от напряжения, оставаясь высоким при нормальной работе и быстро падая, когда напряжение становится слишком высоким.Это позволяет ему поглощать избыточную энергию и защищать другие компоненты.Варисторы обычно используются в источниках питания, бытовой технике и устройствах защиты от перенапряжений.

3. Что такое фоторезистор?

Фоторезистор, также называемый светозависимым резистором, представляет собой компонент, сопротивление которого меняется в зависимости от света.Когда свет сильный, его сопротивление становится низким, а когда темно, его сопротивление становится высоким.Это
