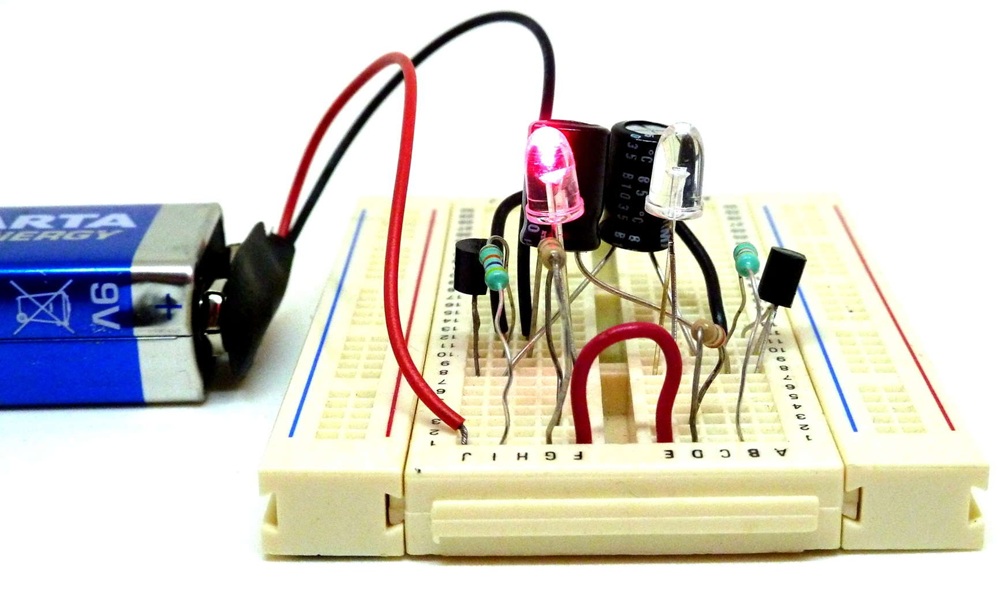

Понимание схем мультивибратора: конструкция, типы и использование

Мультивибраторы — это электронные схемы, которые переключаются между двумя состояниями для генерации импульсов, сигналов синхронизации, прямоугольных волн или сохраненных логических состояний.Они широко используются в генерации тактовых импульсов, формировании сигналов, управлении переключением, обработке сигналов, сигнализации и схемах цифровой памяти.В этой статье объясняются принципы работы, схемы, типы и применение нестабильных, моностабильных и бистабильных мультивибраторов.

Каталог

Обзор мультивибратора

Мультивибратор — это особый тип электронного генератора, предназначенный для использования механизмов положительной обратной связи при чередовании двух различных переходных состояний.Такое динамическое поведение создает постоянный выходной сигнал прямоугольной формы, который служит основным сигналом в различных цифровых приложениях.В отличие от устройств, которые стабилизируются в одном состоянии, мультивибраторы колеблются непрерывно, генерируя импульсные сигналы, богатые высшими гармониками, что идеально подходит для многочисленных приложений в современной электронике.

Колебательный характер мультивибраторов позволяет избежать стабильного состояния и способствует переходам между переходными состояниями.Эта уникальная операционная система поддерживает генерацию резких, четко выраженных импульсов, что важно по нескольким причинам:

• Их регулярное чередование между состояниями составляет основу генерации импульсов.
• Создавая тактовые сигналы, мультивибраторы обеспечивают синхронизацию операций в последовательных схемах.
• Синтез сигналов с помощью мультивибраторов обеспечивает плавную интеграцию в цифровые системы, где важна точность синхронизации.

Эти устройства отличаются надежностью конструкции и адаптируемостью к различным функциональным возможностям.Они легко вписываются в системы, где требования к синхронизации являются строгими, а синхронизация не подлежит обсуждению в рабочих процессах обработки данных.

В сценариях практического использования адаптивность мультивибраторов раскрывает их широкий функциональный спектр и актуальность.Примеры включают в себя:

• Обеспечение точных механизмов переключения, необходимых в триггерах, что способствует надежной работе памяти и логических схем.
• Повышение производительности схем синхронизации, встроенных в микроконтроллеры, что способствует эффективному управлению встроенными системами.
• Помощь в калибровке осциллографов, обеспечение точного измерения электронных сигналов.
• Поддержка высокочастотных операций в протоколах связи, обеспечивающая более быструю и стабильную передачу сигнала.

Способность создавать резкие переходы отвечает потребностям систем, требующих точности, что делает мультивибраторы влиятельными в таких областях, как обработка сигналов и проектирование встроенных систем.

Тщательное понимание функциональности мультивибратора в сочетании с соответствующим использованием в конкретных приложениях может улучшить практику электронного проектирования:

• Повышение эффективности системы за счет минимизации ошибок синхронизации в последовательных цепях.
• Обеспечение надежности синхронизации и работы взаимосвязанных компонентов системы.

Последствия использования мультивибраторов выходят за рамки производительности отдельных устройств и формируют основу современных электронных конструкций с их возможностями точной синхронизации и динамической генерации импульсов.

Архитектура схемы мультивибратора

Схемы мультивибраторов имеют разнообразные конфигурации, адаптированные для конкретных приложений, сочетающие гибкость и точность в таких областях, как системы синхронизации, генерация сигналов и механизмы управления.Используя основополагающие электронные принципы, эти схемы продолжают способствовать развитию как аналоговой, так и цифровой областей.

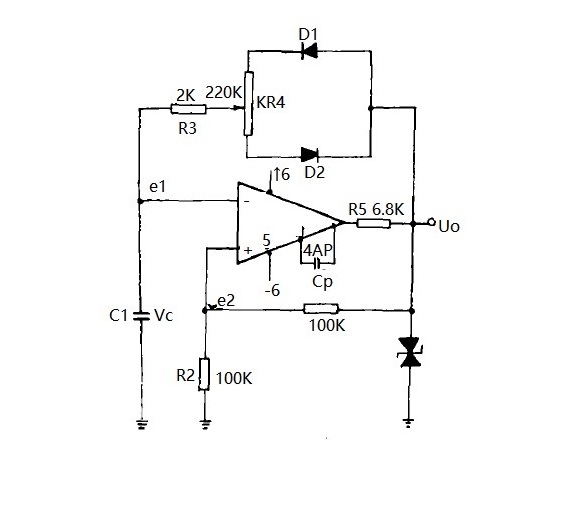

Схема мультивибратора на базе операционного усилителя

Эта конфигурация функционирует как генератор прямоугольных импульсов, поддерживая колебания посредством механизмов положительной обратной связи.Построенный на основе интеграторов, компараторов и логических систем, он обычно объединяет один или два операционных усилителя для достижения стабильной и настраиваемой производительности в аудио и частотно-чувствительных приложениях.

Подробные характеристики включают в себя:

• Эффективное применение в аудиосистемах, требующих неизменной выходной частоты, что способствует более высокому качеству звука и усовершенствованной обработке сигнала.
• Настройка частоты достигается за счет изменения резистивных компонентов, что повышает адаптируемость конструкций к меняющимся требованиям.
• Надежные колебательные характеристики, поддерживаемые конденсаторами и стабилитронами, позволяют создавать экономичные конструкции без ущерба для надежности.Эта стабильность становится важной в инициативах по созданию экономичных схем.
• Практические настройки включают настройку сопротивления и параметров конденсатора, чтобы обеспечить соответствие схемы различным требованиям применения, что способствует совместимости с более широкими конструкциями систем.

Интеграция высококачественных операционных усилителей с прецизионными пассивными компонентами повышает надежность этих схем.Стоимость и производительность сбалансированы во время повторяющихся этапов проектирования и калибровки для улучшения результатов.

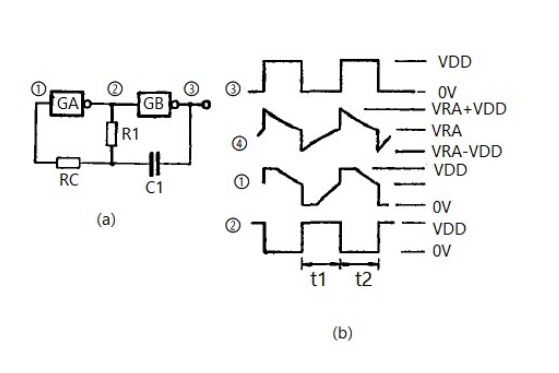

Схема мультивибратора на основе КМОП-затвора

Эта конфигурация, известная своей повышенной точностью синхронизации, использует КМОП-вентили для достижения скоординированного управления, полагаясь на RC-сети для синхронизации циклов и сбалансированной динамики заряда-разряда.Выходные данные КМОП-инверторов дополняют требования к синхронизации в цифровых системах.К специализированным атрибутам относятся:

• Ключевая роль в генерации тактовых сигналов, необходимых для синхронизированных операций в цифровых системах, поддерживающих сложные вычислительные рабочие процессы.
• Динамическая модификация частоты колебаний путем настройки параметров RC-сети, что позволяет легко адаптироваться к изменениям целей развития.
• Надежность импульсов обеспечивается за счет последовательных циклов заряда-разряда конденсатора, что позволяет стабильно генерировать сигнал в различных условиях.

Усовершенствование схемы включает выбор конденсаторов с малой утечкой и резисторов с более жесткими допусками для достижения предсказуемого времени.Кроме того, усилия по снижению шума на уровне затвора расширяют возможности применения архитектур КМОП в высокоточных средах, обеспечивая бесперебойную работу.

Схема мультивибратора на основе таймера 555

Таймер 555, известный своей простотой и универсальностью, объединяет цифровые и аналоговые компоненты в одном компактном корпусе.От любительских проектов до отраслевых инноваций — эта схема общепризнана благодаря своей доступной функциональности.Конкретные сведения включают в себя:

• Оптимизированная конструкция, требующая минимального количества внешних компонентов, обеспечивающая простоту сборки — преимущество, которое высоко ценится в контексте экспериментов и прототипирования.
• Доступность для обучения: эффективно и интуитивно знакомит новичков с концепциями генерации сигналов.
• Настраиваемая настройка частоты и рабочего цикла посредством регулировки сопротивления и емкости в точном соответствии с конкретными целями проектирования.
• Приложения включают в себя создание сигналов ШИМ для управления скоростью двигателя, адаптацию частот колебаний для систем связи и встраивание модульных функций в каскадные конфигурации для усовершенствованных проектов.

В расширенных конфигурациях добавление триггеров Шмитта для уточнения переходов между состояниями повышает устойчивость к внешним воздействиям окружающей среды.Продолжение экспериментов открывает инновационные возможности расширения функциональности этой схемы в различных контекстах.

Благодаря сочетанию основных принципов с инновационными разработками схемы мультивибраторов остаются незаменимой частью электронного проектирования.Обеспечение точности при выборе компонентов и внедрение итеративных процессов тестирования способствуют постоянному совершенствованию и практической оптимизации этих схем для различных приложений.

Типы мультивибраторов

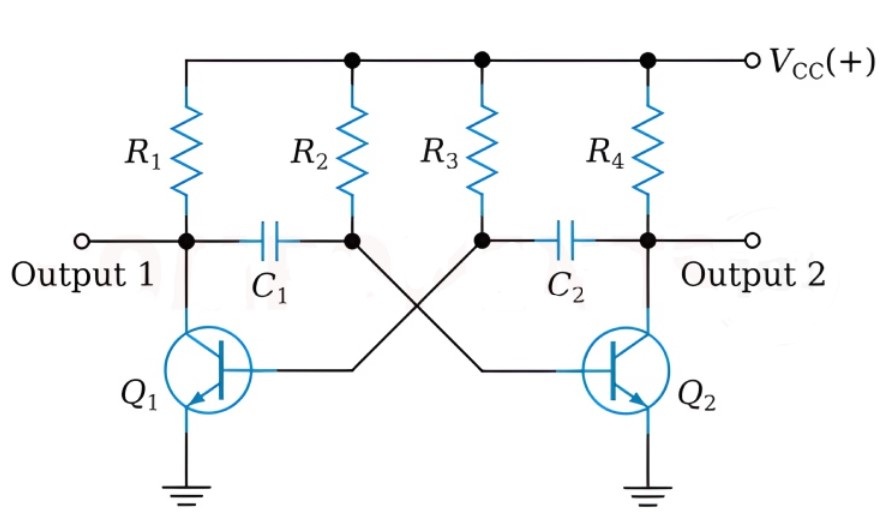

Нестабильный мультивибратор

Нестабильный мультивибратор работает, непрерывно колеблясь между двумя состояниями без внешнего запуска.Эти колебания поддерживаются циклами зарядки и разрядки конденсатора, которые приводят к периодической генерации сигналов.Частота и рабочий цикл этого сигнала зависят от номиналов резисторов и конденсаторов в конфигурации схемы.

Несколько практических применений нестабильных мультивибраторов включают:

• Генерация тактовых импульсов для последовательных схем.
• Схемы мигания светодиодов, используемые в визуальной сигнализации.
• Частотная модуляция сигналов в системах связи.

Работа схемы начинается из-за небольших изменений компонентов, которые заставляют один транзистор колебаться раньше другого.При проектировании учитываются присущие допуски для обеспечения стабильной и предсказуемой работы.Настройка номиналов резисторов и конденсаторов обеспечивает точный контроль частоты и рабочего цикла.Для конструкций, чувствительных к окружающей среде, могут применяться дополнительные методы температурной компенсации для смягчения воздействия различных внешних условий.

Высокоточные компоненты используются в таких приложениях, как генераторы сигналов и схемы синхронизации, для обеспечения постоянной точности.Такой подход обеспечивает надежную работу при критическом и долгосрочном использовании.

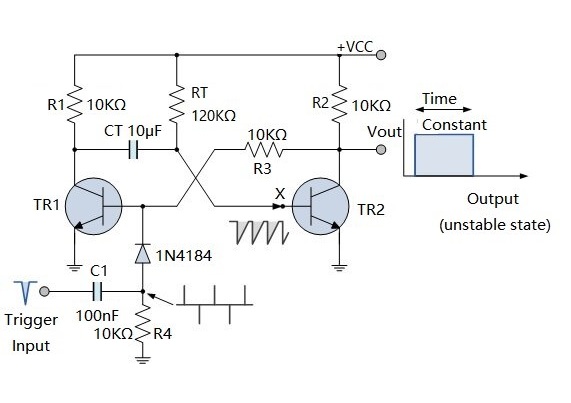

Моностабильный мультивибратор

Моностабильный мультивибратор, также известный как «одновибрационная схема», характеризуется наличием одного стабильного состояния.При внешнем запуске он генерирует одиночный импульс заранее определенной длительности, определяемой сетью синхронизации RC.Конденсаторы и резисторы важны для достижения точной ширины импульса, подходящей для конкретных нужд.

Типичные области применения моностабильных мультивибраторов включают:

• Схемы задержки времени, которые вводят контролируемые периоды ожидания.
• Синхронизация сигналов для согласования времени в различных системах.
• Устранение дребезга кнопок для устранения помех сигнала, вызванных механическими контактами.

Долговечность и точность длительности импульса являются важными аспектами проектирования моностабильных схем.Конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) часто выбираются для сохранения целостности сигнала и уменьшения потерь энергии во время работы.В некоторые конструкции добавляются микроконтроллеры для поддержки генерации переменных импульсов для расширенного управления синхронизацией.Эта бесшовная интеграция превращает традиционные моностабильные схемы в адаптируемые модули синхронизации для современных технологических приложений.

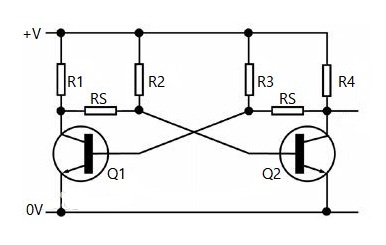

Бистабильный мультивибратор

Бистабильный мультивибратор, часто называемый триггером, имеет два стабильных состояния, используемых для хранения двоичной информации («0» и «1»).Изменение состояний происходит путем подачи внешних входных сигналов, что делает его незаменимым для систем последовательной логики и цифровых вычислений.

Ключевые области применения бистабильных мультивибраторов включают:

• Счетчики для отслеживания или упорядочения операций.
• Регистры сдвига для манипулирования или передачи цифровых данных.
• Устройства хранения данных в вычислительных системах.

Различные типы триггеров предлагают уникальные преимущества и функциональные возможности:

• RS-триггер: работает с перекрестно связанными вентилями ИЛИ-НЕ или И-НЕ, удовлетворяя основные потребности в хранении двоичных данных.
• D-триггер: синхронизирует переходы состояний с тактовыми сигналами, обеспечивая своевременную и бесшумную работу, подходящую для критических операций синхронизации.
• JK Flip-Flop: принимает одновременные входные сигналы «1», обеспечивая предсказуемое переключение и расширенные варианты использования, такие как разделение частот.
• T-триггер: переключает выход на активные входные сигналы, эффективно разделяя частоты в приложениях с последовательной логикой, таких как счетчики.

Создание шлепанцев требует пристального внимания к деталям.При практической реализации приоритеты:

• Энергоэффективные конструкции для снижения энергопотребления портативной электроники.
• Стратегии компоновки, позволяющие минимизировать электромагнитные помехи для обеспечения стабильной работы.
• Отказоустойчивые функции, обеспечивающие надежную работу в различных условиях.

Интеграция этих триггеров в более крупные системы, такие как микроконтроллеры или программируемые логические устройства, обеспечивает сложную автоматизацию и точный контроль, что в конечном итоге способствует инновациям в цифровой электронике и вычислительных системах.

Применение мультивибраторов

Мультивибраторы расширяют свою функциональность в широком спектре электронных приложений, от генерации сигналов до автоматизации, влияя на такие области, как промышленное оборудование, бытовая электроника и системы безопасности.Они играют важную роль в разработке колебательных цепей, которые обеспечивают надежный контроль и синхронизацию сигнала.В этом разделе раскрываются их разнообразные возможности применения, рассматривается их уникальный вклад и анализируются практические стратегии реализации для лучшего понимания.

Системы обработки сигналов и связи

Мультивибраторы служат важным элементом в задачах обработки сигналов, которые зависят от согласованных тактовых сигналов, генерации сигналов и синхронизирующих импульсов.Их способность производить точные колебания делает их незаменимыми для синхронизации в системах связи.

• Импульсная регенерация: Моностабильные мультивибраторы имеют решающее значение для устранения искажений сигнала в линиях передачи, обеспечивая стабильность при связи на большие расстояния.

• Аудиомодуляция и радиолокационные системы: Нестабильные мультивибраторы обеспечивают разнообразные регулируемые диапазоны частот, передавая несущие сигналы для модуляции в аудио- или радиолокационных проектах.

Чтобы обеспечить правильную работу, учитывайте внешние переменные, такие как температурные воздействия и производственные допуски, применяя точные стратегии калибровки.Точно настроенные конденсаторы и резисторы смягчают потенциальные несоответствия и ухудшение сигнала, демонстрируя важность экологических соображений и структурной оптимизации.

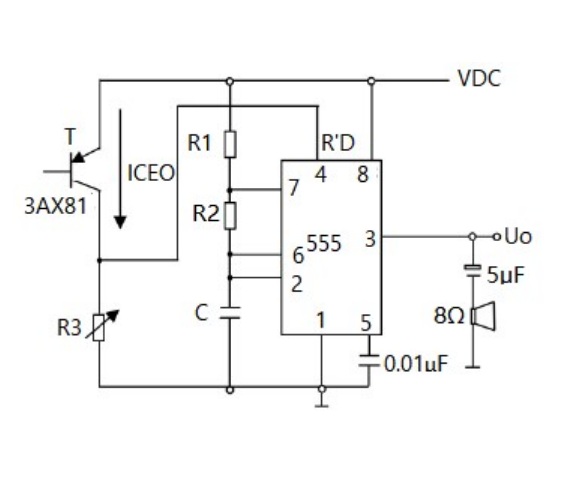

Цепи сигнализации: приложения, чувствительные к температуре

В схемах сигнализации часто используются мультивибраторы для мониторинга температуры и механизмов активации, управляемых пороговыми значениями.Классическим примером является схема сигнализации с контролем температуры, в которой используются термореактивные компоненты.

• Основная функциональность: Такие устройства, как германиевые транзисторы, адаптируют свой обратный ток насыщения (ICEO) при воздействии повышенных температур, что приводит к срабатыванию сброса в мультивибраторах на основе таймера 555.Этот процесс инициирует колебательное поведение, активируя сигналы тревоги.

• Общие случаи использования: Пожарная сигнализация, устройства контроля безопасности и критически важные системы регулирования температуры последовательно используют этот принцип проектирования.

Уточнение RC-цепи (резистор-конденсатор) или регулировка пороговых напряжений помогает адаптировать частоту или чувствительность мультивибратора для конкретных приложений.Например, повышение точности постоянных времени RC может обеспечить индивидуальную активацию сигнализации с учетом различных требований окружающей среды.

Электронные игрушки и развлекательные устройства

Мультивибраторы подходят для творчества в электронных игрушках и развлекательных устройствах, обеспечивая звуковые эффекты, динамические световые дисплеи и ритмические функции.

• Управление освещением: Нестабильные мультивибраторы легко управляют светодиодными матрицами для создания мерцающих или последовательных визуальных эффектов в игрушках и декоративных элементах.

• Деки: Аудиосигналы на основе мультивибратора в сочетании с миниатюрными усилителями создают интерактивные деки и музыкальные гаджеты.

Переменные резисторы и регулируемые конденсаторные сети используются для изменения частоты в реальном времени в зависимости от входного сигнала.Это позволяет мультивибраторам легко адаптироваться в проектах, требующих взаимодействия и эффективного использования энергии.

Промышленный контроль температуры и управление системой

Мультивибраторы легко интегрируются в промышленные установки, особенно в системах регулирования температуры и управления оборудованием.

• Механизмы обратной связи: Бистабильные мультивибраторы переключают рабочие состояния на основе данных датчиков температуры, обеспечивая работу оборудования в безопасных пределах.

• Устойчивость в операциях: Промышленная среда создает такие проблемы, как тепловые сдвиги и электромагнитные помехи;инженеры борются с этими препятствиями с помощью прочных компонентов и технологий защиты.

Сопряжение схем мультивибратора с программируемыми контроллерами повышает универсальность работы системы, объединяя генерацию колебательных сигналов с адаптивными функциями.Такое объединение обеспечивает надежную и стабильную работу в сложных условиях.

Инновации и межотраслевой потенциал

Применение мультивибраторных схем еще предстоит полностью использовать в таких областях, как медицинская диагностика, мониторинг окружающей среды и автономные системы — областях, богатых неиспользованными возможностями.

• Носимые устройства для здоровья: Схемы мультивибраторов могут расширить возможности биосенсоров, обеспечивая обработку данных при колебаниях температуры или нарушениях сердцебиения.

• Экологический мониторинг: В системах обнаружения опасностей используются колебательные контуры, откалиброванные для реагирования на определенные химические концентрации.

Эти дальновидные приложения раскрывают преобразующий потенциал использования фундаментальных схем для передовых инноваций.Мультивибраторы развиваются вместе с технологическими достижениями, подтверждая свою неотъемлемую роль в современных и развивающихся отраслях.

Заключение

Мультивибраторы остаются полезными, поскольку обеспечивают простой и надежный контроль времени, переключения и генерации импульсов.Нестабильные мультивибраторы создают непрерывные сигналы, моностабильные мультивибраторы производят одиночные синхронизированные импульсы, а бистабильные мультивибраторы сохраняют двоичные состояния для цифровых систем.При правильном выборе компонентов, настройке синхронизации и проектировании схем мультивибраторы могут поддерживать стабильную работу в системах связи, промышленных системах управления, сигнализации, игрушках и современных электронных устройствах.

Часто задаваемые вопросы [FAQ]

1. Какова функция мультивибратора?

Мультивибратор используется для генерации импульсов или сигналов переключения между высоким и низким состояниями.Это помогает в синхронизации, генерации сигналов и создании сигналов в электронных схемах.Он обычно используется в часах, таймерах и системах, которым необходимы регулярные или контролируемые изменения сигнала.

2. Сколько устойчивых состояний может поддерживать бистабильный мультивибратор?

Бистабильный мультивибратор имеет два стабильных состояния: высокое и низкое.Он может оставаться в одном состоянии до тех пор, пока входной сигнал не заставит его переключиться.Это позволяет хранить один бит данных, что делает его полезным для памяти и переключения приложений.

3. Каковы общие применения моностабильных мультивибраторов?

Моностабильные мультивибраторы используются для генерации одиночного импульса в течение фиксированного времени при срабатывании.Они используются в схемах задержки, генерации импульсов, управлении сигналами и синхронизации, где необходим точный временной интервал.

4. Как работает моностабильный мультивибратор?

Моностабильный мультивибратор остается в одном стабильном состоянии до тех пор, пока не получит сигнал запуска.После срабатывания он переходит во временное состояние и выдает импульс в течение заданного времени.После этого он возвращается в исходное состояние.Длительность импульса зависит от номиналов резистора и конденсатора в цепи.

5. Где применяется бистабильный мультивибратор?

Бистабильный мультивибратор используется в запоминающих и цифровых системах.Он встречается в триггерах, регистрах, счетчиках и схемах управления.Его способность сохранять состояние делает его полезным для хранения данных и управления логическими операциями.

6. Как ведет себя бистабильная схема?

Бистабильная схема остается в одном из двух стабильных состояний и изменяется только при срабатывании входного сигнала.Такое стабильное поведение делает его надежным для переключения, хранения данных и управления цифровыми системами.

7. Как по-другому называется нестабильный мультивибратор?

Нестабильный мультивибратор также называют автономным мультивибратором, поскольку он постоянно переключается между состояниями без необходимости запуска.

8. Как нестабильный мультивибратор генерирует колебания?

Нестабильный мультивибратор генерирует колебания путем непрерывной зарядки и разрядки конденсаторов через резисторы.Этот процесс заставляет выходной сигнал переключаться между высоким и низким состояниями, создавая прямоугольный сигнал.

9. Чем отличается генератор от мультивибратора?

Генератор генерирует непрерывные сигналы, такие как синусоидальные волны, а мультивибратор генерирует прямоугольные или импульсные сигналы.Генераторы используются для генерации постоянной частоты, а мультивибраторы используются для задач переключения и синхронизации.

10. Почему триггер важен в мультивибраторах?

Управление срабатыванием происходит при изменении состояния мультивибратора.Это гарантирует, что схема сработает в нужное время и в правильной последовательности.Это важно в системах, которым требуется точная синхронизация и контролируемые изменения сигнала.
