Принципы работы твердотельных батарей, преимущества и применение

Твердотельные батареи рассматриваются как одна из самых многообещающих технологий батарей следующего поколения, так как они могут предложить более высокую безопасность, большую удельную энергию и более долгий срок службы по сравнению с традиционными литий-ионными батареями. Вместо использования жидкого или гелеобразного электролита они используют твердый электролит, который помогает ионам лития перемещаться между электродами во время зарядки и разрядки.

Каталог

Что такое твердотельная батарея?

Твердотельная батарея — это аккумуляторная батарея, которая использует твердый электролит вместо жидкого или гелеобразного электролита, используемого в традиционных литий-ионных батареях. Этот твердый материал помогает перемещать ионы между анодом и катодом во время зарядки и разрядки.

Поскольку она не зависит от воспламеняемого жидкого электролита, твердотельная батарея может предложить большую безопасность, более высокую удельную энергию, более долгий срок службы и более компактный дизайн батареи. Она в основном разрабатывается для электрических автомобилей, смартфонов, ноутбуков и систем накопления энергии.

Тем не менее, твердотельные батареи все еще дороги и трудно поддаются массовому производству, поэтому они пока не широко используются в повседневных продуктах.

Основной принцип работы твердотельной батареи

Твердотельные батареи работают, перемещая ионы лития между отрицательным электродом (анод) и положительным электродом (катодом) через твердый электролит. В отличие от традиционных литий-ионных батарей, которые используют жидкий электролит, твердотельные батареи используют твердые материалы для безопасной и эффективной передачи ионов.

Во время зарядки ионы лития перемещаются от положительного электрода к отрицательному электроду, где энергия хранится. Во время разрядки ионы перемещаются обратно к положительному электоду, чтобы обеспечить электрическую энергию устройству.

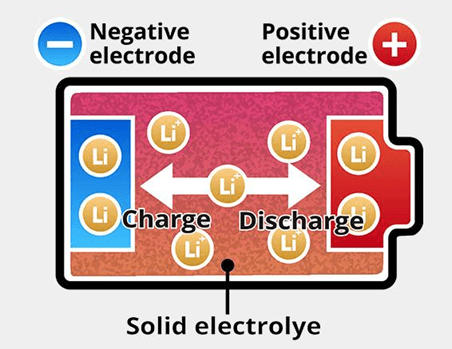

Как показано на рисунке, твердый электролит позволяет ионам перемещаться между электронами, одновременно выполняя роль сепаратора. Этот дизайн помогает улучшить безопасность батареи, уменьшить риски утечек и повысить удельную энергию по сравнению с обычными литий-ионными батареями.

Основные типы технологий твердотельных батарей

Твердотельные батареи на основе сульфидов

Твердотельные батареи на основе сульфидов используют сульфидные материалы в качестве твердого электролита. Эти батареи предлагают очень высокую ионную проводимость, что позволяет ионам лития быстро перемещаться внутри батареи. Из-за этого они считаются одной из самых многообещающих технологий для электрических автомобилей и быстрозарядных приложений.

Однако сульфидные электролиты чувствительны к влаге и могут выделять токсичные газы при контакте с воздухом, что затрудняет производство и обработку.

Твердотельные батареи на основе оксидов

Твердотельные батареи на основе оксидов используют оксидные керамические материалы в качестве электролита. Эти материалы обеспечивают отличную термическую стабильность, химическую стабильность и безопасность. Они также более устойчивы к влаге по сравнению с сульфидными электролитами.

Основным недостатком является то, что оксидные материалы более жесткие и хрупкие, что может создать интерфейсное сопротивление и проблемы с производством.

Батареи на основе полимеров с твердотельной структурой

Батареи на основе полимеров с твердотельной структурой используют твердые полимерные электролиты, которые легкие, гибкие и проще в производстве. Они часто используются в тонких и гибких электронных устройствах.

Однако полимерные электролиты обычно имеют более низкую ионную проводимость при комнатной температуре, что может снизить производительность батареи по сравнению с сульфидными и оксидными технологиями.

Гибридные твердотельные батареи

Гибридные твердотельные батареи объединяют несколько материалов электролитов, таких как полимеры и керамика, для повышения общей производительности батареи. Цель состоит в том, чтобы одновременно достичь лучшей безопасности, гибкости, ионной проводимости и долговечности.

Многие исследователи и производители разрабатывают гибридные конструкции, так как они могут помочь решить некоторые ограничения, которые встречаются в системах твердотельных батарей с одним материалом.

Ключевые преимущества твердотельных батарей

• Более высокая энергетическая плотность - Твердотельные батареи могут хранить больше энергии в меньшем объеме по сравнению с традиционными литий-ионными батареями. Это может помочь увеличить дальность хода электрических автомобилей и продлить срок службы батарей в портативных устройствах.

• Улучшенная безопасность - Твердый электролит менее воспламеняем, чем жидкий электролит, что снижает риск утечки, перегрева и пожаров батарей.

• Долгий срок службы батарей - Твердотельные батареи могут потенциально поддерживать больше циклов зарядки и разрядки, что может улучшить долговечность и снизить частоту замены батарей.

• Потенциал для более быстрой зарядки - Некоторые конструкции твердотельных батарей позволяют более быстрое движение лития-ионов, что может помочь снизить время зарядки в электрических автомобилях и электронике.

• Улучшенная термостойкость - Эти батареи могут работать более безопасно при высоких температурах, так как твердый электролит более стабилен, чем электролиты на жидкой основе.

• Более компактный и легкий дизайн батарей - Высокая энергетическая плотность позволяет производителям разрабатывать более тонкие, легкие и компактные батарейные системы для смартфонов, ноутбуков и электрических автомобилей.

• Более низкий риск утечки электролита - Поскольку внутри батареи нет жидкого электролита, риск утечек и химических разливов значительно снижен.

• Поддержка литиевых металлических анодов - Твердотельные батареи могут использовать литиевые металлические аноды, которые могут обеспечить гораздо большую емкость хранения энергии, чем аноды из графита, используемые в традиционных литий-ионных батареях.

• Потенциал для большей дальности хода электрических автомобилей - Благодаря улучшенной энергетической плотности, твердотельные батареи могут позволить электрическим автомобилям преодолевать большие расстояния на одной зарядке.

• Лучшие показатели в экстремальных условиях - Некоторые технологии твердотельных батарей могут сохранять стабильную работу в более холодной или более жаркой среде по сравнению с обычными литий-ионными батареями.

Текущие проблемы и технические задачи

Твердотельные батареи предлагают множество преимуществ, но несколько технических проблем все еще ограничивают их широкое использование. Одной из главных проблем является высокая стоимость производства. Материалы и производственные процессы, используемые для твердотельных батарей, более сложны и дороги, чем при производстве традиционных литий-ионных батарей.

Другим серьезным вызовом является интерфейсное сопротивление между твердым электролитом и электродами. Плохой контакт между этими слоями может снизить поток ионов, уменьшить эффективность батареи и повлиять на производительность зарядки. Некоторые твердые электролиты также хрупкие и могут трескаться под воздействием нагрузок или при повторных циклах зарядки, что может сократить срок службы батареи.

Твердотельные батареи также сталкиваются с трудностями массового производства в больших масштабах. Поддержание стабильной производительности, долговечности и однородного качества в процессе производства по-прежнему представляет собой вызов для многих компаний.

В некоторых конструкциях литиевые дендриты все еще могут образовываться внутри батареи во время зарядки. Эти крошечные металлические структуры могут повредить внутренние слои и снизить безопасность и надежность батареи.

Из-за этих проблем твердотельные батареи все еще находятся в активной разработке и еще не широко доступны в большинстве коммерческих продуктов.

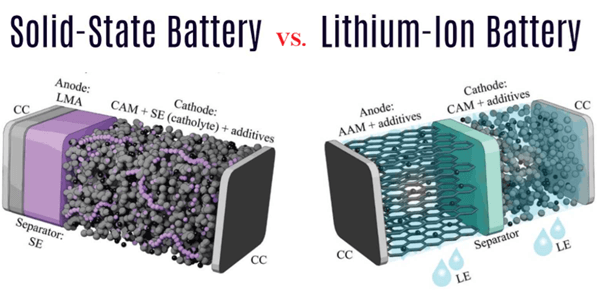

Твердотельные батареи против литий-ионных батарей

Особенности	Твердотельная батарея	Литий-ионная батарея
Тип электролита	Твердый электролит	Жидкий или гелевый электролит
Безопасность	Более низкий риск возгорания и утечек	Более высокий риск перегрева и возгораний
Энергетическая плотность	Потенциально более высокая энергетическая плотность	Ниже по сравнению с твердотельными
Скорость зарядки	Потенциально более быстрая зарядка	Умеренная до быстрой зарядки
Срок службы батареи	Потенциал более долгого цикла жизни	Хороший срок службы, но короче со временем
Размер и вес	Возможен более компактный и легкий дизайн	Обычно больше и тяжелее
Термальная стабильность	Улучшенная стабильность при высокой температуре	Более чувствителен к теплу
Стоимость производства	В настоящее время очень дорого	Более низкая и широко доступная
Массовое производство	Все еще ограничено	Полностью массово производится по всему миру
Коммерческая доступность	В основном на стадии разработки	Широко используется сегодня
Запас хода электромобиля	Потенциально больший запас хода	Стандартный запас хода электромобиля
Утечка электролита	Нет утечек жидкости	Возможна утечка электролита
Производительность при низкой температуре	Все еще улучшается в некоторых дизайнах	Обычно более зрелые
Использование литиевых металлов	Легче поддерживать	Сложно из-за проблем безопасности
Основные приложения	Будущие электромобили, современные электроника, аэрокосмическая отрасль	Смартфоны, ноутбуки, электромобили, электроинструменты
Зрелость технологии	Новая технология	Зрелая и широко доказанная технология

Применения твердотельных батарей в реальном мире

Электрические транспортные средства (ЭМ)

Твердотельные батареи активно разрабатываются для электрических транспортных средств, потому что они могут обеспечить больший запас хода, более быстрое зарядку и повышенную безопасность. Многие автопроизводители проводят исследования этой технологии, чтобы уменьшить размер батареи и улучшить характеристики ЭМ.

Смартфоны и портативная электроника

Смартфоны, планшеты, ноутбуки и носимые устройства могут получить преимущества от твердотельных батарей, потому что они могут поддерживать более тонкие дизайны, больший срок службы батареи и меньший риск перегрева.

Системы хранения возобновляемой энергии

Твердотельные батареи могут использоваться в системах хранения солнечной и ветровой энергии благодаря их улучшенной термической стабильности и большему сроку службы. Они могут помочь более безопасно и эффективно хранить возобновляемую энергию.

Аэрокосмическая и авиационная отрасли

Самолеты, спутники и космические системы требуют легких и высоконадежных батарей. Твердотельные батареи привлекательны для аэрокосмических приложений благодаря высокой плотности энергии и лучшим показателям безопасности.

Медицинские устройства

Медицинское оборудование, такое как кардиостимуляторы, портативные мониторы и имплантируемые устройства, может использовать твердотельные батареи, поскольку они предлагают стабильную работу, компактный размер и повышенную надежность.

Промышленное оборудование

Заводы и системы промышленной автоматизации могут использовать твердотельные батареи для резервного питания, робототехники и мониторов, где важны прочность и термическая стабильность.

Беспилотники и робототехника

Беспилотники и роботизированные системы могут получить преимущества от твердотельных батарей, поскольку они могут уменьшить вес батареи, обеспечивая при этом более длительное время работы и улучшенную безопасность.

Военные и оборонные системы

Военные средства связи, системы наблюдения и портативное оборонительное оборудование требуют прочных и безопасных батарей. Твердотельные батареи могут обеспечить надежное питание в жестких условиях.

Устройства Интернета вещей (IoT)

Датчики IoT и умные устройства часто требуют малых и долговечных источников питания. Твердотельные батареи могут помочь улучшить срок службы устройств и сократить необходимость в обслуживании.

Носимые технологии

Умные часы, фитнес-трекеры и смарт-очки могут использовать твердотельные батареи, поскольку они поддерживают компактные аккумуляторы и лучшую безопасность для носимой электроники.

Основные компании, разрабатывающие твердотельные батареи

Несколько крупных компаний активно разрабатывают технологии твердотельных батарей для будущих электрических транспортных средств, портативной электроники и систем хранения энергии. Ведущие производители включают Toyota, Samsung, QuantumScape, Solid Power, CATL, Panasonic, LG Energy Solution и BMW. Эти компании активно инвестируют в научные исследования и разработки, чтобы улучшить безопасность батарей, плотность энергии, скорость зарядки и массовое коммерческое производство твердотельных батарей.

Часто задаваемые вопросы [FAQ]

1. Почему твердотельные батареи считаются более безопасными, чем традиционные литий-ионные батареи?

Твердотельные батареи используют твердые электролиты вместо легковоспламеняющихся жидких электролитов. Это снижает риск утечки, перегрева, термического разгона и пожаров батарей, особенно в электрических транспортных средствах и высокомощных системах.

2. Почему литиевый металл важен в технологии твердотельных батарей?

Аноды из литиевого металла могут хранить гораздо больше энергии, чем аноды из графита, используемые в литий-ионных батареях. Это помогает твердотельным батареям достичь более высокой энергетической плотности и потенциально большего запаса хода для электромобилей.

3. Почему твердотельные батареи трудно производить в большом объеме?

Материалы, используемые в твердотельных батареях, требуют точной сборки и стабильного контакта между внутренними слоями. Некоторые твердые электролиты хрупкие и чувствительны к влажности, что делает производство более сложным и дорогим.

4. Могут ли твердотельные батареи полностью заменить литий-ионные батареи?

Не сразу. Литий-ионные батареи все еще дешевле, проще в массовом производстве и широко доступны. Твердотельные батареи могут постепенно заменить их в некоторых приложениях по мере совершенствования технологии производства.

5. Почему некоторые твердотельные батареи все еще испытывают образование дендритов?

Хотя твердые электролиты снижают рост дендритов, литиевые дендриты все еще могут образовываться при определенных условиях зарядки. Эти крошечные металлические структуры могут повреждать батарею и снижать ее надежность в долгосрочной перспективе.

6. Почему ионная проводимость важна в твердотельных батареях?

Ионная проводимость определяет, насколько легко литиевые ионы перемещаются через твердый электролит. Высокая проводимость помогает улучшить скорость зарядки, эффективность батареи и общую производительность.

7. Лучше ли твердотельные батареи для экстремальных температур?

Многие конструкции твердотельных батарей предлагают лучшую термическую стабильность, чем литий-ионные батареи, но некоторые материалы электролита все еще могут демонстрировать сниженные характеристики в очень холодной среде.
