Объяснение триггера Шмитта, принцип работы, типы схем и приложения

Триггер Шмитта представляет собой схему компаратора, которая использует положительную обратную связь и гистерезис для создания стабильного переключения между выходными состояниями ВЫСОКОГО и НИЗКОГО уровня.Его двухпороговая конструкция помогает предотвратить ложное срабатывание, вызванное шумом, медленными изменениями сигнала или небольшими колебаниями напряжения.В этой статье объясняется, как работают триггеры Шмитта, как их можно реализовать с помощью туннельных диодов, компараторов, транзисторов и микросхем, а также как они используются для формирования сигналов, фильтрации шума, уточнения импульсов, схем синхронизации и формирования сигналов.

Каталог

Введение в триггер Шмитта

Триггер Шмитта представляет собой уникальную схему компаратора, характеризующуюся двухпороговым механизмом, достигаемым за счет положительной обратной связи.Эта особенность, называемая гистерезисом, дает значительные преимущества в стабильности и точности сигнала.В отличие от обычных схем компараторов, которые могут давать непредсказуемые реакции на незначительные колебания входного напряжения, триггер Шмитта использует два различных порога: один положительный и один отрицательный.Когда входное напряжение превышает положительный порог, схема переходит в высокое состояние.И наоборот, падение ниже отрицательного порога вызывает переход в низкое состояние.Между этими пороговыми значениями выходной сигнал остается стабильным, что придает схеме свойство памяти, что повышает эксплуатационную надежность.

Этот бистабильный мультивибратор выполняет основные функции по преобразованию аналого-цифрового сигнала, фильтрации шума и формированию сигнала.Преобразуя нестабильные аналоговые сигналы в чистые цифровые выходные сигналы, триггер Шмитта помогает смягчить сбои, вызванные колебаниями напряжения, особенно в шумных электрических средах.Область применения этой схемы широка: от фундаментальных логических систем до сложных контуров обратной связи в мультивибраторах, что демонстрирует ее адаптируемость и незаменимую роль в различных аспектах электронного проектирования.

Роль положительной обратной связи

Спусковой крючок Шмитта обязан своей надежной работой механизму положительной обратной связи, встроенному в его конструкцию.Положительная обратная связь увеличивает разницу между входным напряжением и пороговыми уровнями, гарантируя, что схема принимает четкие решения о переключении даже в сложных условиях.Вместо того, чтобы полагаться на абсолютные значения входного напряжения, эта динамика усиливает способность схемы противостоять входному шуму и переходным колебаниям.

В средах, подверженных колебаниям напряжения, например, вызванным нестабильными источниками питания или электромагнитными помехами, триггер Шмитта остается надежным в поддержании стабильных выходных сигналов.Механизм устраняет ошибки, вызванные короткими всплесками шума, обеспечивая стабильную и надежную работу в практических приложениях.

Гистерезис: стабилизация за счет двойных порогов

В основе триггера Шмитта лежит концепция гистерезиса, которая обеспечивает точное переключение, требуя, чтобы входное напряжение пересекало определенные пороговые значения.Такая двухпороговая конструкция сводит к минимуму неопределенность и создает четкое разграничение между состояниями сигнала.Гистерезис позволяет схеме отдавать предпочтение стабильной работе, а не реакции на незначительные колебания.

Практический пример можно найти в промышленных датчиках, контролирующих такие параметры, как температура или давление.Используя гистерезис, датчик может отличать значимые данные от переходных колебаний, вызванных электрическими помехами, обеспечивая точные цифровые выходные данные для последующего анализа.Конструкция триггера Шмитта отражает стремление к надежности и точности, что соответствует инженерным потребностям.

Баланс чувствительности и стабильности

Разработка триггера Шмитта требует тщательного рассмотрения его порогов, чтобы обеспечить правильный баланс между чувствительностью и стабильностью.Такой баланс позволяет ему удовлетворять разнообразные оперативные потребности без ущерба для производительности.

• Жесткие пороговые значения позволяют обнаружить небольшие изменения сигнала, но могут привести к восприимчивости к шуму, что снижает способность схемы фильтровать переходные помехи.

• С другой стороны, слишком мягкие пороговые значения могут задержать обработку сигнала или привести к неточностям.

Например, в схемах шумоподавления оптимально настроенный триггер Шмитта отфильтровывает низкоуровневые шумы, сохраняя при этом целостность полезных аудиосигналов.Эти варианты проектирования демонстрируют компромиссы, связанные с согласованием поведения схемы с потребностями конкретных приложений.

Триггер Шмитта сочетает в себе теоретическое проектирование схемы с практической функциональностью за счет использования гистерезиса, положительной обратной связи и переключения на основе порога для улучшения стабильности сигнала и подавления шума.Такая конструкция позволяет схемам надежно работать даже в средах, подверженных колебаниям напряжения и электрическим помехам, которые в противном случае могли бы нарушить работу.

Триггеры Шмитта используются в системах, требующих чистых и стабильных переходов сигналов для надежной работы в аналоговой и цифровой электронике.Их гибкое использование поддерживает различные приложения: от базовых схем обучения до современных электронных и промышленных систем.

Понимание того, как работают триггеры Шмитта, дает ценную информацию об обработке сигналов и показывает важность разработки схем, которые сохраняют стабильность, точность и надежность в непредсказуемых условиях эксплуатации.

Методы реализации триггеров Шмитта

Реализация на основе туннельных диодов

Реализация триггеров Шмитта с использованием туннельного диода основана на четкой N-образной вольт-амперной кривой компонента, которая облегчает резкие переходы в приложениях переключения.Эта кривая позволяет схеме быстро менять состояния, когда входной сигнал выходит за пределы заданных пороговых значений напряжения, что приводит к четким переворотам выходного сигнала.Однако этот подход часто не обеспечивает достижения высокой точности и эксплуатационной эффективности, что делает его более подходящим для систем, в которых простота важнее высокой производительности.

Чтобы преодолеть эти ограничения, альтернативная конструкция использует основные принципы туннельных диодов, включив в них схемы на основе транзисторов.В этих конфигурациях транзисторы соединены с контурами положительной обратной связи, что обеспечивает более высокую скорость переключения и более жесткий контроль над эффектами гистерезиса.В практических приложениях транзисторы часто выбирают вместо туннельных диодов из-за их более широкой доступности, настраиваемых вариантов конструкции и способности работать с более широким спектром сценариев.

Конструкция на основе компаратора для повышенной универсальности

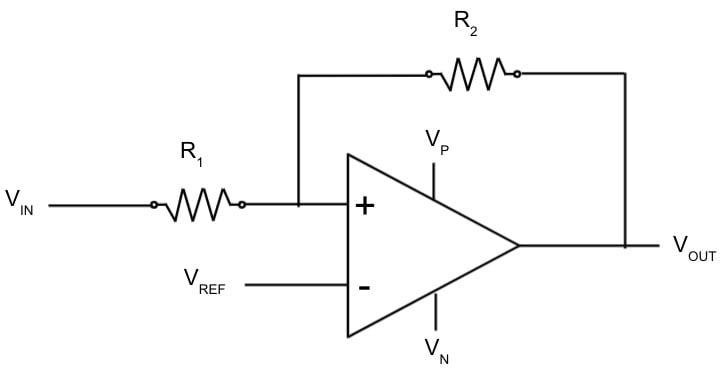

Триггеры Шмитта на основе компаратора представляют собой легко адаптируемое и точное решение, основанное на положительной обратной связи для установления гистерезиса.Эти схемы переключаются между высоким (+Vs) и низким (-Vs) выходными уровнями в зависимости от дифференциального поведения входных сигналов.Два критически важных резистора обратной связи, R1 и R2, определяют диапазон напряжения гистерезиса, гарантируя, что выходной сигнал остается стабильным и невосприимчивым к незначительным входным колебаниям, что является идеальной функцией для снижения шума и обеспечения стабильных характеристик переключения.

Механизм действия включает в себя следующее:

• Когда неинвертирующий вход (+) превышает напряжение на инвертирующем входе (-), компаратор переключается в состояние высокого выходного сигнала.
• Если инвертирующий вход превосходит неинвертирующий вход, выходной сигнал переходит в низкий уровень.
• Резисторы обратной связи создают делитель напряжения, устанавливая дискретные пороговые значения для переходов вверх и вниз.
• Полоса гистерезиса математически выражается как ±(R1×Vs)/R2, что позволяет регулировать чувствительность или помехоустойчивость путем изменения резистора.

Дальнейшие усовершенствования повышают надежность схемы:

• Стабилитроны: повышают устойчивость к изменениям напряжения питания, обеспечивая стабильную выходную мощность в динамических условиях.
• Токоограничивающие резисторы (например, R3, R4): минимизируют ошибки смещения и обеспечивают точную настройку в соответствии с эксплуатационными требованиями.

Эти дополнения могут значительно улучшить производительность, делая схему более стабильной и подходящей для сложных приложений.

Оптимизированный транзисторный триггер Шмитта

Широко используемая конструкция включает в себя два транзистора, включенных в регенеративную петлю положительной обратной связи.Эта установка обеспечивает функциональность гистерезиса за счет взаимодействия транзисторов, обеспечивая различные пороги напряжения для переходов между высоким и низким состояниями.Обычно используются NPN-транзисторы:

• Один транзистор (T1) остается неактивным при низких входных уровнях, позволяя второму транзистору (T2) проводить ток, что приводит к низкому выходному состоянию.
• Когда входное напряжение превышает критический порог, активируется T1, что приводит к деактивации T2 и переключению выхода на высокий уровень.

Существенные изменения в этой конструкции улучшают ее работу:

• Резистор RE: действует как понижающий компонент для поддержания низкого выходного напряжения, когда это необходимо.
• Сети обратной связи: регулируемые резисторы оптимизируют гистерезис и поведение переключения, позволяя настраивать функциональные возможности в соответствии с требованиями.

В приложениях, требующих гибкости, настройка резистора используется для балансировки логической точности и высокоскоростного переключения при соблюдении конкретных системных требований и эксплуатационных стандартов.Эта конструкция на основе транзисторов подходит для аналоговых и цифровых конфигураций, таких как инвертирующие схемы, где гистерезис помогает фильтровать шум и стабилизировать характеристики в нестабильных условиях.

Обсуждаемые методы подчеркивают адаптируемость триггеров Шмитта в различных контекстах.Туннельные диоды, компараторы и транзисторы предоставляют различные варианты конструкции в соответствии с системными требованиями.Последние достижения в инструментах моделирования схем и применение итеративной обратной связи гарантируют, что конструкции продолжают развиваться, отвечая современным требованиям к производительности в задачах динамического проектирования.

Приложения триггеров Шмитта

Преобразование формы сигнала

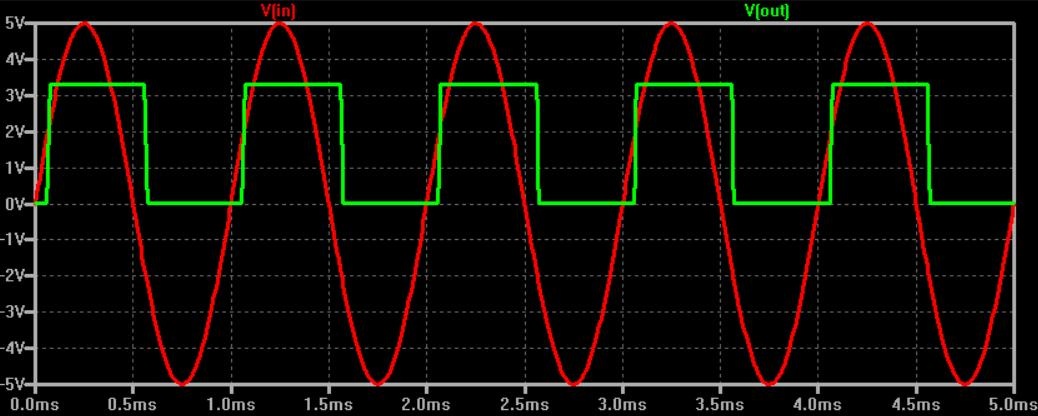

Триггер Шмитта выполняет важную функцию преобразования непредсказуемых или плавно колеблющихся аналоговых сигналов, таких как синусоидальные или треугольные сигналы, в четко определенные прямоугольные импульсы, подходящие для цифровых систем.Эти прямоугольные импульсы позволяют обрабатывать двоичные сигналы, повышая удобство использования потоков аналоговых данных на цифровых платформах.Аналого-цифровое преобразование часто сталкивается с такими препятствиями, как нестабильность порога или помехи, вызванные шумом.Механизм гистерезиса, присущий триггерам Шмитта, способствует согласованности сигнала, устанавливая четкие верхний и нижний пороги активации.Это обеспечивает точную дифференциацию сигнала, уменьшая неустойчивое поведение при переключении.Эта функция используется в сенсорных сетях, модулях сбора данных и системах мониторинга окружающей среды для поддержки стабильной и точной цифровой интеграции.

Уточнение границ импульса

В современных цифровых архитектурах целостность сигнала напрямую влияет на надежность системы, особенно в сценариях, связанных с высокоскоростной передачей данных или сложными каналами связи.Такие проблемы, как неравномерное время нарастания и спада или выбросы, вызванные несоответствием импеданса, могут поставить под угрозу критически важные операции.Триггеры Шмитта демонстрируют свою полезность, преобразуя искаженные импульсы в симметричные сигналы, тем самым поддерживая когерентность сигнала.Такое уточнение сигнала помогает инженерам обеспечить единообразие характеристик в различных условиях окружающей среды и эксплуатации.Например, схемы связи на основе микроконтроллеров выигрывают от точной формы фронтов, обеспечиваемой триггерными схемами Шмитта, что способствует плавной синхронизации данных и сводит к минимуму недопонимание с взаимодействующими компонентами.

Фильтрация шума низкой амплитуды

Электронные системы часто сталкиваются с постоянным шумом, который вызывает незначительные колебания, затрудняющие значимую обработку данных.Возможность настройки триггера Шмитта для установки различных порогов амплитуды служит практическим фильтром, позволяющим избирательно проходить сигналы выше определенной амплитуды.Эта функция уменьшает незначительные возмущения, сохраняя при этом импульсные сигналы для работы системы.Приложения, использующие эту амплитудную фильтрацию, варьируются от платформ обработки звука, которые отдают приоритет четкости речи над внешними помехами, до систем автоматизации, где отличие подлинных входных команд от посторонних сигналов фундаментально влияет на производительность.Триггеры Шмитта обычно используются в приложениях, требующих четкого разделения полезных данных и фонового шума.

Синхронизация и генерация сигналов

В сочетании с конденсаторами и резисторами в контурах обратной связи триггеры Шмитта могут генерировать стабильные прямоугольные сигналы и тактовые импульсы.Схемы нестабильных, моностабильных и бистабильных мультивибраторов широко используются для управления синхронизацией и последовательностью.Эти схемы поддерживают счетчики, генераторы и системы таймера, используемые в микропроцессорах и системах цифровой обработки сигналов.Мультивибраторы на основе триггера Шмитта также обеспечивают надежные источники синхронизации для стабильной синхронизированной работы в сложных условиях.

Общие интегральные схемы с функциональностью триггера Шмитта

Интегральные схемы с триггерными механизмами Шмитта выполняют множество практических функций, обеспечивая улучшение формирования сигнала, снижение восприимчивости к шумам и оптимизацию конструкции схем.Эти микросхемы оснащены функциями, которые обеспечивают стабильную обработку сигналов, преобразуют хаотичные переходы в последовательные импульсы и повышают надежность электронных систем.Оптимизированная производительность может быть достигнута без дополнительных внешних компонентов, обеспечивая более простую схему и стабильную работу.Ниже представлены часто используемые микросхемы с функциями триггера Шмитта.

Известные микросхемы, использующие функции триггера Шмитта

Некоторые интегральные схемы разработаны со встроенными функциями триггера Шмитта, что позволяет использовать их в самых разных областях.Их характерные характеристики и практические преимущества описаны здесь, чтобы проиллюстрировать их значение в современном электронном дизайне:

Двойной вентиль NAND с четырьмя входами (74LS18)

• 74LS18 оснащен входами триггера Шмитта для надежного управления шумными или нестабильными сигналами.

• Двойная конфигурация с четырьмя входами упрощает выполнение сложных логических операций в компактных конструкциях.

• Приложения включают схемы устранения дребезга, механизмы логического управления и системы, критичные к стабильности цифровых переходов.

Шестигранные инверторные ворота (74LS14)

• 74LS14 состоит из шести независимых инверторных вентилей, оснащенных триггером Шмитта.

• Идеально подходит для случаев, когда требуется чистая инверсия сигналов с медленной скоростью перехода или неустойчивыми фронтами.

• Общие сценарии использования включают аналого-цифровое преобразование, формирование сигнала и системы точной синхронизации при генерации тактового сигнала.

Двухвходовые вентили ИЛИ-НЕ (74132/74HC132)

• В моделях 74132 и 74HC132 используются вентили ИЛИ-НЕ, усиленные гистерезисом для надежной дискриминации сигналов.

• Разработан для смягчения колебаний входных сигналов и обеспечения стабильности выходного сигнала.

• Используется в приложениях цифрового управления, обеспечивая подавление шума и поддержание эксплуатационной надежности.

Двойные моностабильные мультивибраторы (74221/74LS221)

• Эти микросхемы объединяют характеристики триггера Шмитта для надежной генерации импульсов даже в условиях зашумленного входного сигнала.

• Широко используется в задачах, ориентированных на синхронизацию, таких как системы генерации задержки и широтно-импульсной модуляции.

• Способствовать стабилизации производительности схемы в изменяющихся условиях эксплуатации.

Универсальные микросхемы таймера (таймер 555)

• Знаменитый таймер 555 можно сконфигурировать как триггерную схему Шмитта для таких задач, как генерация сигнала или стабилизация сигнала.

• Широко применяется в таких проектах, как генераторные схемы, системы тактовой модуляции и устранение пробелов в аналогово-цифровых конструкциях.

• Его адаптируемость укрепляет его позицию как важнейшего компонента в различных электронных конструкциях.

Четырехвходовые триггеры Шмитта NAND с двумя входами (CD4093)

• CD4093 объединяет четыре вентиля И-НЕ с присущими им свойствами триггера Шмитта для обработки нелинейных сигналов.

• Находит применение в системах сброса при включении питания, задачах генерации частоты и приложениях по устранению дребезга, требующих точности и стабильности.

• Подходит для приложений, требующих устойчивости к шуму и нестабильным входным сигналам.

Изучение практических улучшений системы

Встроенная функция триггера Шмитта в этих микросхемах обеспечивает надежную работу системы и повышает надежность схемы.

• Наблюдения показывают их роль в формировании сигналов на входах микроконтроллера, где важны стабильные сигналы.

• Основные приложения включают стабилизацию генераторов и решение проблем, связанных с изменчивостью входных сигналов или переходами.

• Практические знания, полученные в результате практического внедрения, демонстрируют преобразующий потенциал триггеров Шмитта в совершенствовании схемотехники и решении проблем, связанных с шумом.

Заключение

Триггеры Шмитта ценны, поскольку они улучшают стабильность сигнала, помехоустойчивость и надежность переключения как в аналоговых, так и в цифровых схемах.Их действие гистерезиса позволяет схемам реагировать только на значимые изменения входного сигнала, что делает их полезными для датчиков, генераторов, схем подавления дребезга, генерации тактовых импульсов и преобразования шумных сигналов.Благодаря различным вариантам реализации и широкодоступным микросхемам триггера Шмитта они остаются практическим решением для создания чистых, надежных и четко определенных цифровых сигналов из нестабильных входов.

Часто задаваемые вопросы [FAQ]

1. Как гистерезис повышает стабильность триггерной схемы Шмитта?

Гистерезис повышает стабильность за счет использования двух отдельных порогов переключения вместо одного.Это предотвращает быстрое изменение выходного сигнала при небольших колебаниях напряжения или электрических помехах.В результате триггер Шмитта обеспечивает чистое и стабильное переключение, особенно в шумной обстановке.

2. Почему положительная обратная связь важна для работы триггера Шмитта?

Положительная обратная связь усиливает разницу между входным сигналом и порогами переключения.Это позволяет схеме без колебаний совершать четкие переходы между высокими и низкими состояниями.Это также повышает помехоустойчивость и помогает поддерживать надежные выходные сигналы.

3. Как триггер Шмитта преобразует шумные аналоговые сигналы в чистые цифровые сигналы?

Триггер Шмитта фильтрует нежелательные колебания, разрешая переключение только тогда, когда входное напряжение пересекает определенные пороговые значения.Небольшие различия между этими пороговыми значениями игнорируются, что устраняет нестабильное поведение и преобразует шумные аналоговые входы в стабильные цифровые импульсы.

4. Почему триггеры Шмитта обычно используются в схемах формирования сигналов?

Триггеры Шмитта используются при формировании сигналов, поскольку они могут преобразовывать слабые или искаженные сигналы в чистые прямоугольные сигналы.Это улучшает качество сигнала и обеспечивает точную синхронизацию в цифровых системах, схемах связи и приложениях генерации тактовых импульсов.

5. Как регулировка порога влияет на работу триггера Шмитта?

Регулировка порога изменяет чувствительность схемы к входным сигналам.Узкие пороги заставляют схему реагировать на меньшие изменения, а более широкие пороги улучшают устойчивость к шуму.Правильная настройка помогает сбалансировать отзывчивость и стабильность сигнала.

6. Почему триггеры Шмитта ценны в системах датчиков и автоматизации?

Датчики часто выдают нестабильные сигналы из-за электрических помех или условий окружающей среды.Триггер Шмитта устраняет эти нежелательные колебания и обеспечивает стабильные выходные сигналы, позволяя системам автоматизации и контроллерам реагировать более точно и надежно.

7. Как триггеры Шмитта на основе компаратора повышают надежность переключения?

В триггерах Шмитта на основе компаратора используются резисторы обратной связи для создания контролируемых уровней гистерезиса.Это обеспечивает стабильное переключение между высоким и низким состояниями, даже когда входной сигнал изменяется медленно или содержит шум, что делает схему более надежной в практических приложениях.

8. Какие преимущества дают транзисторные триггеры Шмитта?

Триггеры Шмитта на основе транзисторов обеспечивают высокую скорость переключения, регулируемый гистерезис и мощную фильтрацию шума.Их конструкция также позволяет инженерам настраивать режим переключения для различных аналоговых и цифровых схем.

9. Почему триггеры Шмитта важны в схемах синхронизации и генерации импульсов?

Триггеры Шмитта помогают генерировать стабильные тактовые импульсы и сигналы синхронизации, обеспечивая четкие переходы между выходными состояниями.Это делает их полезными в генераторах, счетчиках и мультивибраторных схемах, где для синхронной работы требуется точная синхронизация.

10. Как микросхемы со встроенным триггером Шмитта улучшают проектирование схем?

Интегральные схемы со встроенными триггерами Шмитта упрощают проектирование схем за счет уменьшения необходимости в дополнительных компонентах фильтрации помех.Они улучшают стабильность сигнала, повышают надежность переключения и помогают поддерживать чистоту цифровых сигналов в системах, подверженных медленным или шумным входным сигналам.
