Объяснение защитных конденсаторов: типы, функции и руководство по выбору

Защитные конденсаторы — это защитные компоненты, используемые для повышения электробезопасности, уменьшения электромагнитных помех и стабилизации работы схемы.Они предназначены для работы с перенапряжением, изменениями температуры, влажностью и неисправностями, не создавая риска поражения электрическим током или возгорания.В этой статье объясняются функции, классификация, факторы выбора, стандарты испытаний и поведение предохранительных конденсаторов при понижении напряжения в источниках питания, бытовых приборах, промышленных системах и электронных схемах малой мощности.

Каталог

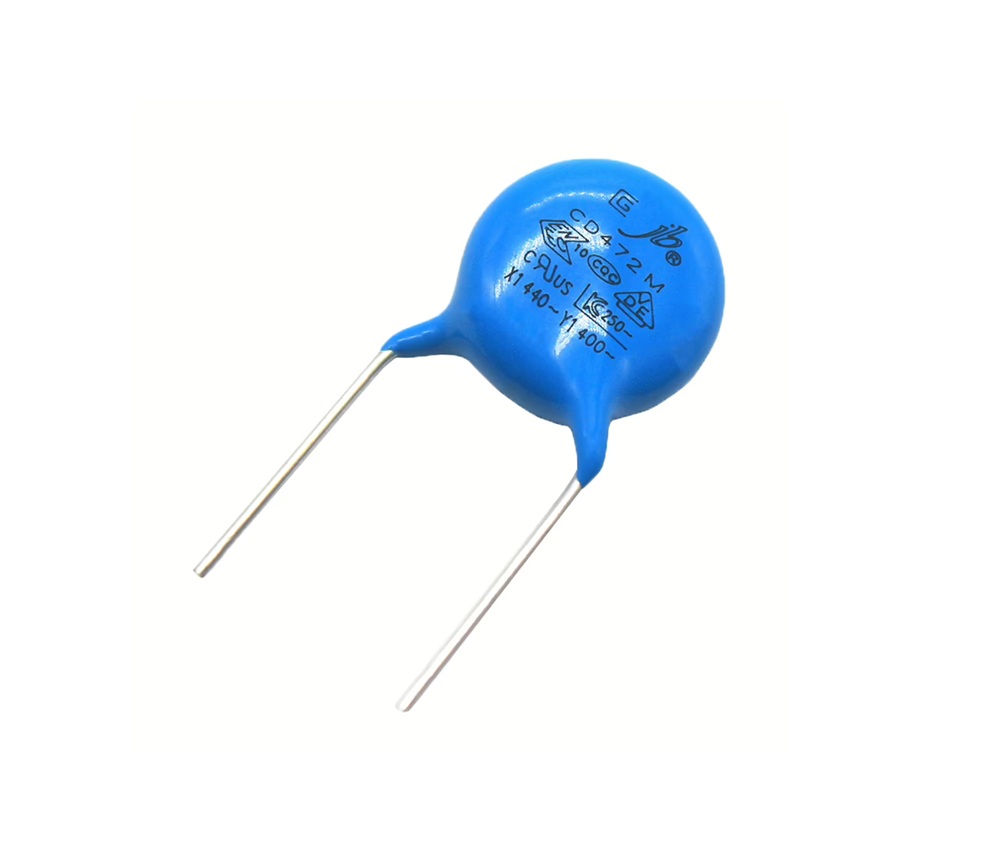

Изучение безопасных конденсаторов

Защитные конденсаторы предназначены для обеспечения безопасности электрических систем при нормальном использовании и непредвиденных сбоях.Они помогают предотвратить повреждения, вызванные скачками напряжения, перегревом или электрическим сбоем.Их основная роль – защитить как оборудование, так и пользователя.Эти конденсаторы созданы для работы в суровых условиях, что делает их надежными во многих типах электронных систем.

Они включают в себя встроенные функции безопасности, которые снижают такие риски, как поражение электрическим током или возгорание.Такие стандарты, как IEC 60384-14 и UL 60384-14, определяют, как эти конденсаторы должны работать под нагрузкой.Это гарантирует, что они остаются стабильными даже при воздействии высокого напряжения, изменений температуры или влаги.По этой причине они широко используются в системах, требующих сильной и последовательной защиты.

Защитные конденсаторы важны как в промышленности, так и в быту.Они помогают поддерживать стабильную работу машин, энергосистем и электронных устройств.При защите от перенапряжения они уменьшают внезапные скачки напряжения, которые могут повредить чувствительные детали.Это делает их полезными в средах, где условия могут быстро меняться.

Их конструкция включает в себя функции, повышающие безопасность и долговечность.Изоляция и защитные покрытия помогают снизить воздействие высокого напряжения.Существуют также разные типы в зависимости от их функции.Конденсаторы класса X используются в линиях электропередачи для контроля скачков напряжения, а конденсаторы класса Y соединяют цепи с землей, чтобы снизить риск поражения электрическим током.Каждый тип используется в зависимости от необходимого уровня защиты.

Тестирование — ключевая часть их дизайна.Эти конденсаторы проходят такие проверки, как испытания на срок службы, испытания на стрессовое напряжение и температурные испытания.Эти тесты позволяют убедиться, что они выдерживают длительное использование и внезапные изменения условий.Сертификация организаций по безопасности подтверждает, что они соответствуют требуемым стандартам.

Защитные конденсаторы также используются в бытовых устройствах.Они помогают защитить бытовую технику, мелкую электронику и системы возобновляемых источников энергии.В солнечных системах или зарядных устройствах они поддерживают стабильное напряжение и безопасную работу.Их использование помогает улучшить срок службы системы и снижает вероятность сбоя.

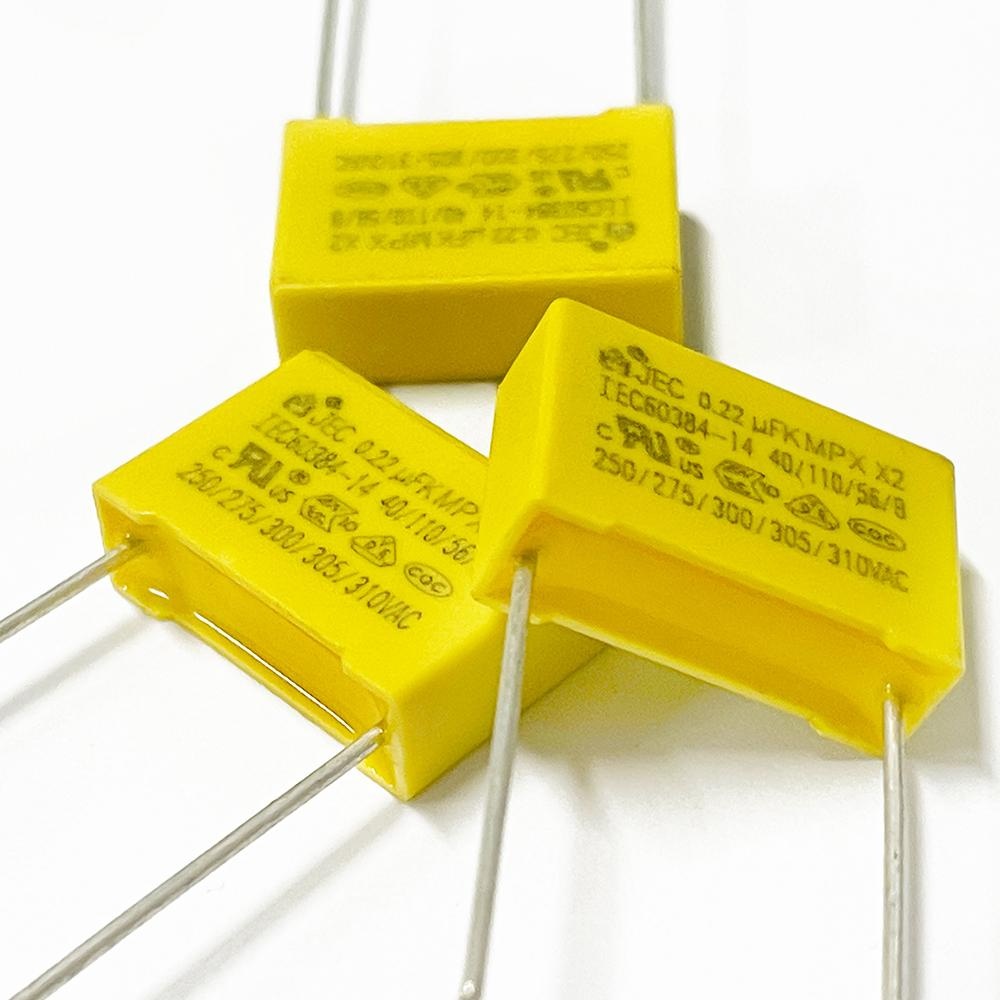

Функциональные обязанности предохранительных конденсаторов

Защитные конденсаторы удовлетворяют важную техническую потребность в современных электронных системах, выполняя две основные функции: снижение электромагнитных помех (EMI) и защиту пользователей и оборудования от электрических помех.Эти компоненты способствуют устойчивой надежности системы и электромагнитной совместимости (ЭМС), особенно в средах, уязвимых к электрическим помехам или перебоям в питании.

Фильтрация электромагнитных помех и сохранение стабильности системы

Защитные конденсаторы играют центральную роль в фильтрации разрушительных электромагнитных помех, исходящих от линий электропередачи или подключенных устройств.Их роль заключается в ослаблении нежелательных сигналов и предотвращении помех, которые могут поставить под угрозу работу электронных устройств, обеспечивая стабильную работу.

• Крупномасштабные промышленные системы получают значительную выгоду от возможности фильтрации электромагнитных помех, обеспечивая безопасность операций, требующих надежности, в течение длительных периодов времени.

• Повседневная бытовая электроника, такая как устройства связи или медицинское оборудование, зависит от эффективного подавления электромагнитных помех для поддержания бесперебойной работы.

Помимо основных функций, защитные конденсаторы способствуют более широким мерам, поддерживающим общую стабильность системы.Расположенные во входных цепях источников питания, эти конденсаторы повышают четкость сигнала, одновременно защищая устройства от внезапных скачков напряжения, например, вызванных грозой или перебоями напряжения.Их двойная функция обеспечивает надежность и защиту чувствительного оборудования в нестабильных условиях.

Защита и реализация мер обеспечения безопасности

Защитные конденсаторы улучшают функции безопасности электронных систем благодаря специально разработанным материалам и прочной конструкции.

• Разработанные для того, чтобы выдерживать экстремальные условия, такие как скачки напряжения, вызванные молнией, или неисправности электросети, они обладают огнестойкими и самозатухающими свойствами, что позволяет свести к минимуму опасности даже в редких случаях отказа.

• Возможность быстрой разрядки обеспечивает безопасность, не оставляя остаточного заряда после выключения, что снижает риск поражения электрическим током во время обслуживания или обращения.

При интеграции в устройства, требующие частого обслуживания, надежность разрядных свойств снижает эксплуатационные опасности для персонала, особенно работающего с высоковольтными системами.Исторические инженерные практики подчеркивают их эффективность в обеспечении безопасности в требовательных приложениях.

Стратегическая интеграция и долгосрочная оптимизация

Защитные конденсаторы играют заметную роль в проектировании схем и управлении питанием, поддерживая сложные межсистемные соединения и балансируя несколько подсистем.

• Оптимизация размещения и расширенный выбор материалов повышают отказоустойчивость системы и одновременно снижают уязвимость к старению компонентов.

• Их функциональность сочетается с усилиями по разработке экологически чистых устройств, обеспечивая повышение энергоэффективности и поддержку целей устойчивого развития.

Продлевая срок службы электронных устройств, защитные конденсаторы сокращают частоту замены и количество отходов, дополняя достижения в области устойчивого развития технологий.Их многогранный вклад в конечном итоге соответствует строгим требованиям как к безопасности, так и к долговечности, обеспечивая значительное преимущество в современных электронных разработках.

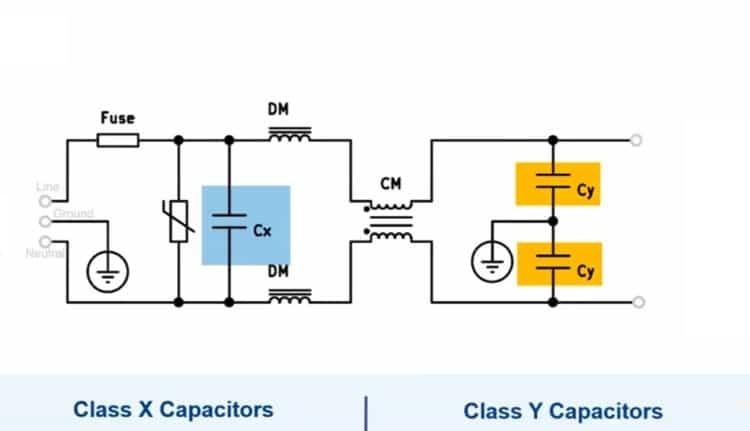

Классификация защитных конденсаторов

Защитные конденсаторы методически классифицируются в зависимости от их позиционной роли в электрических цепях и их способности выдерживать напряжения.Их систематическая классификация способствует достижению эксплуатационной надежности в различных приложениях, одновременно повышая безопасность за счет эффективного управления помехами.

X-конденсаторы: контроль помех в дифференциальном режиме

Конденсаторы X встроены между линиями электропередачи (L) и нейтралью (N) для противодействия дифференциальным помехам, типу электрических помех, возникающих между этими двумя узлами.Поскольку значения емкости достигают диапазона микрофарад, они способны подавлять быстрые колебания напряжения.В этих конденсаторах, разработанных с учетом долговечности, часто используются пленочные конструкции, хорошо подходящие для работы с пульсирующими токами и высокочастотными возмущениями, обеспечивая надежность в сложных условиях.

• Превентивные меры часто включают параллельные разрядные резисторы.Эти резисторы нейтрализуют остаточные электрические заряды после отключения системы, сводя к минимуму такие риски, как случайное поражение электрическим током во время обслуживания или обращения с устройством.

• Выбор диэлектрического материала влияет на производительность.Пленочные технологии, такие как металлизированный полиэстер или полипропилен, обеспечивают надежную устойчивость к тепловым нагрузкам и высокой частоте импульсов.Свойства самовосстановления, присущие усовершенствованным диэлектрическим конструкциям, продлевают срок эксплуатации за счет уменьшения повреждений, вызванных незначительными повреждениями диэлектриков.

• Промышленная практика включает испытания на ускоренное старение, которые оценивают долговременную стабильность и производительность, гарантируя надежность в условиях, имитирующих длительную эксплуатационную нагрузку.

Конденсаторы Y: защита от синфазных помех

Конденсаторы Y, расположенные между линией питания или нейтралью (L или N) и землей (G), предназначены для подавления синфазных помех.Эти помехи проявляются как посторонние шумовые токи, перемещающиеся между этими соединениями.Значения их емкости, обычно варьирующиеся от пикофарад до нанофарад, строго ограничены для уменьшения токов утечки и защиты от случайного воздействия высоких напряжений.

• Соответствие мировым стандартам безопасности, таким как сертификаты IEC и UL, подтверждает такие важные свойства, как диэлектрическая прочность и импульсное сопротивление.Механизмы отказоустойчивости отдают приоритет защите, обеспечивая стабильность работы во время электрических неисправностей.

• Выбирайте диэлектрические материалы на основе керамики, особенно составы класса II, чтобы обеспечить высокую термостойкость при минимальном ухудшении характеристик при длительном использовании.

• Детальная конфигурация заземления обеспечивает эффективное разделение опасного напряжения и доступных пользователю поверхностей, повышая надежность эксплуатации.

• Испытания на долговечность, включая циклическое воздействие влажности и температуры, позволяют оценить эти конденсаторы в различных условиях окружающей среды, что еще больше повышает их надежность в таких важных приложениях, как медицинские устройства и промышленные системы.

Сравнение конденсаторов X и Y

Различие между конденсаторами X и Y основано на их конкретной конструкции и реакции на сценарии отказа.Конденсаторы X в первую очередь предназначены для стабилизации электрических цепей путем устранения сбоев, вызванных помехами.И наоборот, конденсаторы Y подчеркивают защиту от электрических опасностей, возникающих в результате поломок, что соответствует их назначению с использованием заземления.

• Процедуры расширенного тестирования позволяют обоим типам конденсаторов выдерживать кратковременные перенапряжения.Балансировка емкости, свойства изоляции и экологическая надежность точно настраиваются в процессе производства и оценки нагрузки.

• Многослойные конструкции конденсаторов демонстрируют повышенную устойчивость, превосходно работают в условиях импульсного напряжения и повышают запас безопасности при реальных электрических неисправностях.

• Опыт взаимодействия между принципами электротехники и практическими соображениями безопасности способствует разработке конденсаторов, которые обеспечивают как производительность, так и защиту, повышая полезность во всех отраслях.

Понимая эти классификации и их соответствующие нюансы, можно продвинуться вперед в области управления питанием, одновременно защищая основное оборудование и конечных пользователей.

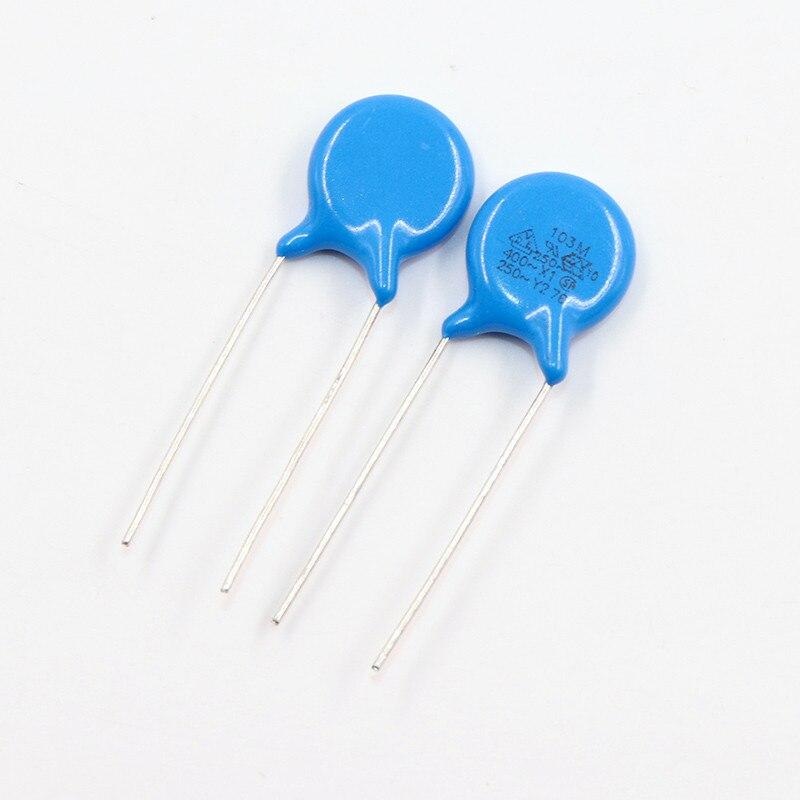

Выбор оптимального безопасного конденсатора

Оценка и выбор предохранительного конденсатора требуют комплексного рассмотрения технических параметров и условий эксплуатации.Такие факторы, как емкость, номинальное напряжение и температурная устойчивость, влияют на общую надежность, функциональность и безопасность системы.Грамотный выбор конденсатора не только повышает производительность схемы, но и заранее снижает риски, связанные с нестабильностью или отказом устройства.

Емкость и синергия для конкретного применения

Емкость — это определяющий атрибут, который напрямую влияет на пригодность конденсатора для специализированных задач.

• Конструкции с низкой емкостью, такие как керамические или слюдяные конденсаторы, очень эффективны для подавления высокочастотных электромагнитных помех благодаря их способности реагировать на прецизионные условия прохождения сигнала.

• Электролитические конденсаторы, с другой стороны, обеспечивают более высокие уровни емкости, что делает их пригодными для хранения энергии и фильтрации сигналов в цепях большой мощности.

Неэффективность возникает, когда значения емкости не соответствуют системным требованиям.Например:

• Недостаточная емкость может привести к недостаточному подавлению электромагнитных помех, в результате чего цепи станут уязвимыми для помех.

• Однако чрезмерная емкость может привести к утечкам, сбоям или непреднамеренной проводимости, дестабилизируя работу схемы.

Инженерные команды все чаще полагаются на инструменты моделирования и методологии итеративного тестирования, которые моделируют динамические условия эксплуатации.Такие методы облегчают оптимизацию емкости, принимая во внимание ограничения и пороги безопасности.

Номинальное напряжение и эксплуатационная долговечность

Номинальное напряжение определяет верхний порог электрических допусков для конденсаторов, поддерживая баланс между надежностью работы и физическими пределами.

• Конденсатор должен выдерживать рабочее напряжение, не подвергаясь таким явлениям, как пробой диэлектрика или коронный разряд — проблемам, которые усиливаются в системах переменного тока (AC).

• Баланс между номинальным напряжением и фактическими условиями эксплуатации требует тщательного проектирования: запас не должен быть ни слишком узким, приводящим к отказу, ни слишком большим, который может вызвать преждевременный износ под воздействием стрессовых факторов окружающей среды, таких как высокий уровень влажности.

Для оценки долговечности и адаптируемости применяются ускоренные стресс-тесты, в ходе которых конденсаторы подвергаются воздействию различных температур, уровней влажности и скачков напряжения.Например, устройства, используемые во влажных промышленных объектах, проходят строгие проверки, чтобы гарантировать сохранение целостности диэлектрических покрытий при длительном воздействии окружающей среды.Эти методы повышают устойчивость конденсатора и поддерживают функциональность в широких сценариях использования.

Температурные характеристики и долговечность

Термическая устойчивость играет важную роль в функциональности конденсаторов, особенно для компонентов, работающих в условиях нестабильных или экстремальных температур.

• Промышленные и автомобильные приложения требуют конденсаторов, способных выдерживать широкий температурный диапазон, например, используемых во внешних модулях беспроводной связи или высокоинтенсивных производственных системах.

• Длительное воздействие переменных температур может ускорить разрушение материала, нарушить функциональность или преждевременно ограничить срок службы.

Оптимизация конструкции объединяет моделирование температурных напряжений в сочетании с анализом обратной связи по эксплуатации.Производители используют данные полевых испытаний и данные термоциклирования для уточнения состава материала.Конденсаторы, в которых используются эти усовершенствования, демонстрируют увеличенный срок службы и меньшую подверженность усталости, вызванной температурой, обеспечивая стабильную работу даже в сложных условиях.

Систематическое тестирование и подтвержденная гарантия

Строгие протоколы испытаний служат краеугольным камнем обеспечения жизнеспособности и надежности предохранительных конденсаторов.Систематический процесс проверки направлен на выявление уязвимостей, таких как утечка, дрейф емкости или старение диэлектрика.

В производстве электроники используются следующие методы проверки:

• Ранняя проверка прототипа для устранения потенциальных конструктивных недостатков перед масштабированием производства.

• Ускоренные протоколы ресурсных испытаний, которые моделируют экстремальные эксплуатационные нагрузки, начиная от ударных условий и заканчивая факторами износа, вызванными воздействием.

Эти проверки подтверждают соответствие установленных параметров реальным условиям использования.Они также помогают обнаруживать непредвиденные риски и обеспечивать надежную работу различных систем.

Комплексные соображения для будущего проектирования

Выбор предохранительного конденсатора выходит за рамки числовых определений и требует сочетания теоретических знаний, практических испытаний и адаптации к реальным задачам.

• Емкость, номинальное напряжение и термическая устойчивость при эффективном согласовании в совокупности определяют надежность и эффективность работы схемы.

• Процессы проверки, которые предотвращают воздействие окружающей среды и повышают надежность, дополнительно защищают системы от рисков, которых можно избежать.

По мере развития электронной промышленности методы выбора конденсаторов продолжают совершенствоваться, уделяя особое внимание точным характеристикам и устойчивости к условиям окружающей среды.Отзывы о реальном использовании помогают усовершенствовать компоненты для удовлетворения текущих и будущих потребностей.

Принцип действия конденсаторного понижающего напряжения

В основе защитных конденсаторов лежит емкостное реактивное сопротивление, которое позволяет им эффективно ограничивать поток переменного тока.Рассмотрим общий вариант использования на частоте 50 Гц: конденсатор емкостью 1 мкФ демонстрирует реактивное сопротивление примерно 3180 Ом, что по сути ограничивает ток до управляемых уровней.Эта особенность позволяет конденсаторам динамически распределять напряжение между собой и подключенными нагрузками, минимально потребляя реальную мощность.Их простая конструкция делает их подходящими для систем, требующих стабильного преобразования энергии и минимального выделения тепла.

Применение в средах с низким энергопотреблением подчеркивает особую полезность конденсаторов для понижения напряжения переменного тока.Общие случаи использования включают компактные конструкции регулирования напряжения в системах светодиодного освещения, небольшой бытовой технике и других устройствах, в которых приоритет отдается экономичным и компактным решениям.Однако их возможности ограничены при динамических изменениях нагрузки или требованиях высокой мощности из-за статического характера их реактивного сопротивления.

Неполярные конденсаторы обычно выбираются для сценариев переменного тока, поскольку их устойчивость к условиям отсутствия полярности способствует как долговечности, так и долговечности.Для дополнительной защиты цепи конденсаторы с номинальным напряжением более 400 В служат защитой от переходных скачков, снижая электрическое напряжение и предохраняя подключенные компоненты в непредсказуемых условиях эксплуатации.

Электролитические конденсаторы, хотя и широко используются в других приложениях, лучше избегать в конструкциях для понижения напряжения переменного тока из-за их чувствительности к полярности и снижения долговременных характеристик при нагрузке переменного тока.Пленочные и керамические конденсаторы становятся предпочтительной альтернативой, демонстрируя повышенную устойчивость при воздействии нестабильных входных сигналов или более высоких напряжений.

Стабильный профиль нагрузки является неотъемлемой частью достижения предсказуемых характеристик реактивного сопротивления и постоянного ограничения тока.Постоянные резисторы часто включаются в цепи светодиодного освещения для регулирования потребления, предотвращения неравномерностей яркости и повышения эксплуатационной безопасности.Тщательная стабилизация сводит к минимуму системные уязвимости, возникающие из-за резистивных или индуктивных колебаний нагрузки.

Понижающие системы на основе конденсаторов основаны на индивидуальной конструкции и точных расчетах, отвечающих конкретным требованиям схемы.Подробные расчеты реактивного сопротивления и предельного тока используются при повторных испытаниях для сопоставления теории с реальной работой.

Внимание к интеграции схем играет здесь центральную роль.Для таких устройств, как микроконтроллеры, которые зависят от постоянного входного напряжения, способность конденсаторов ограничивать ток напрямую связана с эксплуатационной точностью и надежностью.Сочетание методов моделирования с физическим прототипированием помогает совершенствовать конструкции, обеспечивая предсказуемые результаты в различных сценариях.

Конструкции конденсаторов, исторически ограниченные приложениями с низким энергопотреблением, начинают использовать преимущества достижений в области диэлектрических материалов.Производственные процессы постепенно подталкивают конденсаторы к средам с более высокой мощностью и сценариям, включающим переменную динамику нагрузки.

Конденсаторы не просто пассивны, они помогают контролировать напряжение и ток различными способами.Их реакция на реактивное сопротивление и условия нагрузки обеспечивает гибкую и экономичную конструкцию.Этот баланс между точностью и практическими ограничениями позволяет конденсаторным схемам хорошо работать в электронных системах.

Заключение

Защитные конденсаторы играют важную роль в защите электронного оборудования и пользователей.Конденсаторы X подавляют помехи между линиями электропередачи, а конденсаторы Y уменьшают синфазный шум и помогают снизить риск поражения электрическим током за счет контролируемого заземления.Правильный выбор зависит от емкости, номинального напряжения, диапазона температур, сертификации, диэлектрического материала и условий применения.При правильном проектировании, тестировании и размещении защитные конденсаторы обеспечивают более безопасные, стабильные и долговечные электрические системы.

Часто задаваемые вопросы [FAQ]

1. Как можно проверить предохранительный конденсатор?

Чтобы проверить предохранительный конденсатор, установите мультиметр на диапазон высокого сопротивления и прикоснитесь его щупами к обеим клеммам.Показания должны указывать на очень высокое или бесконечное сопротивление, что означает, что конденсатор не пропускает ток.И наоборот, показания, показывающие неожиданно низкое сопротивление, могут указывать на такие неисправности, как короткое замыкание или внутренний сбой.Для дальнейшего анализа проверка значения емкости на соответствие ее номинальным характеристикам обеспечивает дополнительную ясность.Точные результаты требуют терпения и точности, поскольку спешка в этом процессе может привести к упущению и потенциальному неправильному диагнозу.

2. Почему конденсаторы могут быть опасны?

Конденсаторы представляют опасность, поскольку сохраняют электрическую энергию даже при отключении от источника питания.При случайном прикосновении они могут резко разрядить накопленную энергию, что приведет к болезненным ударам, которые могут напугать и встревожить человека, особенно в цепях с повышенным напряжением.Эта опасность подчеркивает необходимость разрядки конденсаторов с помощью соответствующих инструментов или резисторов перед любым контактом.Информированный подход и осторожное обращение обеспечивают личную безопасность, сохраняя при этом присущую этим компонентам мощность.

3. Когда необходимы предохранительные конденсаторы?

Защитные конденсаторы находят свою роль в цепях, требующих подавления электрических помех, скачков напряжения или скачков напряжения.Эти компоненты являются неотъемлемой частью источников питания, бытовой техники и промышленного оборудования.Их использование отражает продуманную разработку, которая используется не только для защиты устройства, но и для защиты пользователя от потенциальных сбоев или сбоев.Решение о включении таких конденсаторов принимается на основе расчетной оценки рисков и эксплуатационных потребностей.

4. Что происходит, когда конденсатор выходит из строя?

Неисправность конденсатора проявляется по-разному, каждый из которых имеет свои последствия.Поврежденный конденсатор может потерять способность эффективно сохранять электрический заряд, что снизит эффективность схемы или сделает ее неработоспособной.Другие признаки неисправности включают короткое замыкание, утечку, вздутие или, в катастрофических сценариях, взрыв из-за чрезмерного нагрева или перенапряжения.Такие инциденты требуют срочности, поскольку необнаруженные неисправности могут перерасти в более масштабные неисправности устройства или привести к необратимому повреждению.Своевременное выявление проблем повышает надежность и работоспособность системы.

5. Как долго обычно работает конденсатор?

Срок службы конденсатора при оптимальных условиях увеличивается примерно до 20 лет, хотя он во многом определяется внешними факторами стресса, такими как температура, колебания напряжения и особенности использования.Постоянное воздействие высоких температур или частых напряжений ускоряет износ, сокращая срок службы.И наоборот, разумный выбор конструкции и продуманная эксплуатационная практика способствуют максимальному увеличению срока службы.Старение конденсаторов является напоминанием о непостоянстве материалов и требует целенаправленного повышения их эффективности там, где это возможно.
