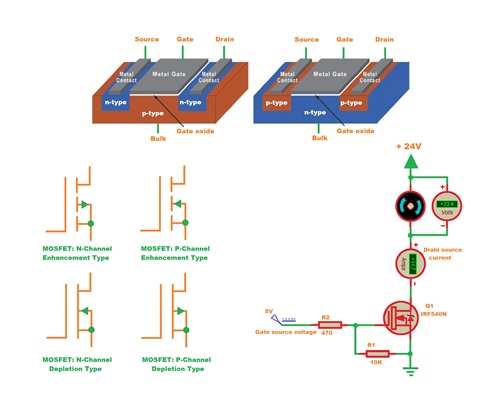

MOSFET Объяснён: Принцип работы, структура и применение

MOSFET являются одними из самых важных полупроводниковых устройств в современной электронике, обеспечивая эффективное управление электрической мощностью и сигналами через управление по напряжению. Эта статья объясняет структуру MOSFET, принципы работы, символы, типы, характеристики, поведение при переключении, корпуса и области применения, помогая читателям понять, почему MOSFET широко используются как в низкомощных, так и в высокомощных электронике.

Каталог

Что такое MOSFET?

Определение MOSFET

MOSFET расшифровывается как полевой транзистор на основе оксида металла. Это одно из самых широко используемых полупроводниковых устройств в современных электронных схемах. MOSFET был разработан для преодоления нескольких ограничений ранних технологий полевых транзисторов, включая более высокое сопротивление, низкое входное сопротивление и более медленную скорость переключения.

MOSFET также известен как полевой транзистор с изолированным затвором (IGFET). Это название произошло от его уникальной конструкции затвора, где затворный вывод электрифицирован крайне изолирован от полупроводникового материала внутри устройства. Эта изолированная конструкция позволяет MOSFET эффективно контролировать ток при очень малом управляемом энергопотреблении.

Сегодня MOSFET используются практически во всех категориях электронного оборудования, от портативных потребительских устройств до промышленных силовых систем. Их способность контролировать большие объемы электрической мощности с помощью небольшого управляющего сигнала сделала их основным компонентом современной электроники.

Ключевые характеристики MOSFET

Управление по напряжению: MOSFET управляется напряжением между затвором и источником (VGS), а не непрерывным входным током. Изменения в напряжении на затворе регулируют проводимость канала между стоком и источником, позволяя контролировать большие токи с помощью относительно малого электрического сигнала.

Изолированная структура затвора: Затворный электрод отделён от полупроводникового материала очень тонким слоем диоксида кремния. Эта изоляция предотвращает прямую электрическую проводимость в затвор, позволяя при этом электрическому полю влиять на канал, находящийся под ним.

Высокое входное сопротивление: Поскольку затвор изолирован, очень малый ток проходит в затвор в процессе нормальной работы. Это приводит к чрезвычайно высокому входному сопротивлению и минимизирует электрическую нагрузку на управляющие цепи.

Низкая мощность управления: Затвор обычно требует энергии только во время зарядки и разрядки своей ёмкости при переключении. Поскольку непрерывный ток затвора не требуется, MOSFET работают с очень низкой мощностью управления и достигают высокой общей эффективности.

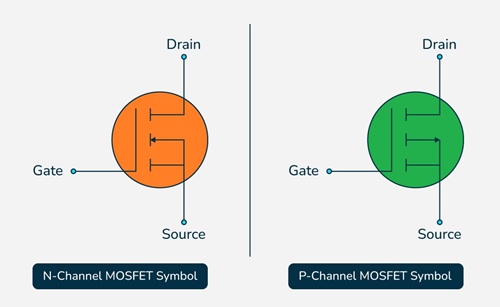

Символы и выводы MOSFET

Выводы MOSFET и структура символа

MOSFET представляется в схемах электрических цепей с помощью символа, который иллюстрирует его электрические выводы и рабочую структуру. Хотя большинство практических схем рассматривают MOSFET как устройство с тремя выводами, оно на самом деле построено с четырьмя выводами: сток (D), источник (S), затвор (G) и корпус (B), также известный как подложка.

Дренаж и источник формируют основной путь тока через устройство, в то время как затвор действует как управляющий терминал. Тело связано с полупроводниковой подложкой внутри МОП-транзистора. В большинстве коммерческих МОП-транзисторов тело внутренне соединено с терминалом источника, поэтому схемы обычно показывают только дренаж, источник и затвор.

Ключевой особенностью символа является разделение между затвором и путем проводимости дренаж-источник. Это разделение представляет собой изолирующий оксидный слой, который электрически изолирует затвор от полупроводникового канала, позволяя устройству управляться напряжением, а не непрерывным током затвора.

Символы N-канала и P-канала

Символы МОП-транзисторов различаются в зависимости от того, является ли устройство МОП-транзистором N-канала или P-канала. Символ обеспечивает быструю визуальную индикацию типа канала и способа управления проводимостью.

МОП-транзистор N-канала проводит, когда затвор становится достаточно положительным относительно источника. МОП-транзистор P-канала работает наоборот и проводит, когда затвор становится достаточно отрицательным относительно источника.

Стрелка, включенная в символ, помогает различать устройства N-канала и P-канала. Это упрощает идентификацию типа МОП-транзистора при чтении схем, проектировании цепей или устранении неполадок в электронных системах.

Символы режимов усиления и истощения

Символы МОП-транзисторов также указывают рабочий режим устройства.

МОП-транзистор режима усиления обычно открыт, когда напряжение на затворе не приложено. Поскольку при нулевом смещении затвора проводящий канал не существует, символ обычно изображается с прерывистой или разорванной линией канала. Это указывает на то, что проводящий канал должен быть создан путем приложения соответствующего напряжения к затвору.

МОП-транзистор режима истощения уже содержит проводящий канал, когда напряжение на затворе равно нулю. По этой причине его символ обычно изображается с непрерывной линией канала, указывая на то, что ток может течь без первоначального приложения смещения на затвор.

Поскольку МОП-транзисторы режима усиления доминируют в современных переключающих и силовых приложениях, их символы встречаются гораздо чаще, чем символы режима истощения.

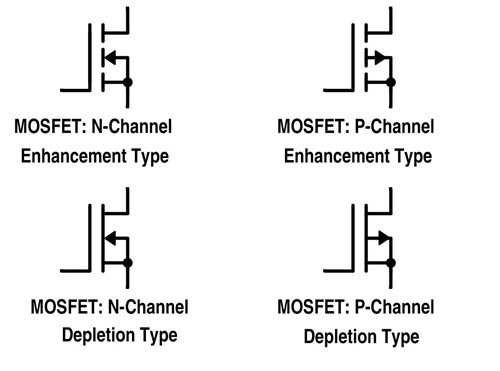

Классификация МОП-транзисторов

Как классифицируются МОП-транзисторы

МОП-транзисторы обычно классифицируются по двум ключевым характеристикам: типу канала и рабочему режиму. Эти классификации определяют, как устройство проводит ток, как оно реагирует на напряжение затвора и где его наиболее целесообразно использовать.

Тип канала определяет основные носители заряда, ответственные за проводимость тока, в то время как рабочий режим указывает, находится ли МОП-транзистор в естественном включенном или выключенном состоянии при отсутствии напряжения на затворе.

На основе этих двух характеристик МОП-транзисторы делятся на четыре основные категории:

• МОП-транзистор N-канала режима истощения

• МОП-транзистор P-канала режима истощения

• МОП-транзистор N-канала режима усиления

• МОП-транзистор P-канала режима усиления

Понимание этих категорий помогает упростить выбор МОП-транзисторов и облегчает прогнозирование поведения устройства в практических схемах.

МОП-транзисторы N-канала против МОП-транзисторов P-канала

Одно из самых важных различий между МОП-транзисторами заключается в том, являются ли они устройствами N-канала или P-канала.

МОП-транзистор N-канала (NMOS) использует электроны в качестве основных носителей заряда. Поскольку электроны перемещаются легче через полупроводниковый материал, чем дыры, устройства N-канала, как правило, предлагают более низкое сопротивление при включении, более высокую токовую способность, более быстрые скорости переключения и лучшую эффективность. По этой причине МОП-транзисторы N-канала широко используются в источниках питания, драйверах моторов, DC-DC преобразователях, системах управления батареями и других высокоэффективных силовых приложениях.

МОП-транзистор N-канала начинает проводить, когда затвор становится достаточно положительным относительно источника. По мере увеличения напряжения между затвором и источником под слоем оксида затвора формируется электрическое поле, которое привлекает электроны к области канала. Как только достигается пороговое напряжение, между дренажом и источником формируется проводящий канал, позволяя току течь. Дальнейшее увеличение напряжения на затворе усиливает канал и снижает его сопротивление.

МОП-транзистор P-канала (PMOS) использует дыры в качестве основных носителей заряда. Поскольку дыры имеют более низкую подвижность, чем электроны, устройства P-канала, как правило, имеют более высокое сопротивление при включении и низкую проводимость по сравнению с аналогичными МОП-транзисторами N-канала. Однако они предлагают преимущества в некоторых конфигурациях схем, особенно в приложениях с высоким уровнем переключения.

МОП-транзистор P-канала проводит, когда затвор становится достаточно отрицательным относительно источника. По мере того как напряжение на затворе становится все более отрицательным, проводящий канал усиливается, и ток возрастает. Эти устройства часто используются, когда нагрузка должна быть подключена с положительной стороны питания, что помогает упростить цепи управления затвором в некоторых схемах.

Хотя оба типа устройств широко используются, N-канальные МОП-транзисторы, как правило, предпочитаются, когда требуется максимальная эффективность, более низкие потери мощности и большая пропускная способность.

МОП-транзисторы с улучшенным режимом vs МОП-транзисторы с истощающим режимом

МОП-транзисторы также классифицируются в зависимости от их рабочего режима, который определяет, как канал ведёт себя, когда напряжение на затворе не приложено.

МОП-транзистор с улучшенным режимом (E-МОП) является устройством, которое обычно выключено. При нулевом напряжении на затворе между стоком и источником не существует проводящего канала, поэтому поток тока блокируется. Проведение начинается только после того, как напряжение на затворе превышает пороговое значение и создаёт проводящий канал под затвором.

По мере дальнейшего увеличения напряжения на затворе дополнительные носители заряда накапливаются в области канала, уменьшая сопротивление и увеличивая ток стока. Поскольку устройства с улучшенным режимом остаются выключенными до тех пор, пока не будут умышленно активированы, они обеспечивают естественное преимущество в безопасности и широко используются в переключательных цепях, цифровой электронике, преобразователях мощности и системах управления двигателями.

МОП-транзистор с истощающим режимом (D-МОП) ведёт себя иначе, потому что проводящий канал уже существует, когда на затворе нулевое напряжение. Поскольку ток может течь без смещения на затворе, МОП-транзисторы с истощающим режимом часто описываются как устройства, которые обычно включены.

Применение напряжения на затворе изменяет проводимость существующего канала. В зависимости от полярности и величины приложенного напряжения канал может быть усилен для увеличения потока тока или ослаблен для уменьшения проводимости. Если напряжение на затворе достигает достаточного уровня в противоположном направлении, канал может быть полностью истощен, и ток прекращает течь.

Хотя МОП-транзисторы с истощающим режимом предлагают уникальные рабочие характеристики и могут функционировать как в области улучшения, так и в области истощения, они используются реже, чем устройства с улучшенным режимом в современных электронных системах.

Принцип работы МОП-транзистора

Как напряжение на затворе контролирует поток тока

МОП-транзистор контролирует поток тока между выводами стока и источника через напряжение, приложенное к затвору. В отличие от биполярного переходного транзистора (BJT), который требует постоянного входного тока, МОП-транзистор работает в основном через электрическое поле. Это позволяет контролировать большие токи с очень малой мощностью затвора, что делает устройство высокоэффективным для приложений по переключению и управлению сигналами.

Затвор отделён от полупроводникового материала очень тонким слоем диоксида кремния (SiO₂). Когда на затворе прикладывается напряжение, электрическое поле развивается по этому изолирующему слою. Хотя затвор физически не контактирует с полупроводниковым каналом, электрическое поле влияет на распределение носителей заряда внутри устройства.

По мере изменения напряжения на затворе также изменяется проводимость области между стоком и источником. Это позволяет МОП-транзистору функционировать как управляемый электронный переключатель, способный регулировать поток тока с высокой эффективностью и точностью.

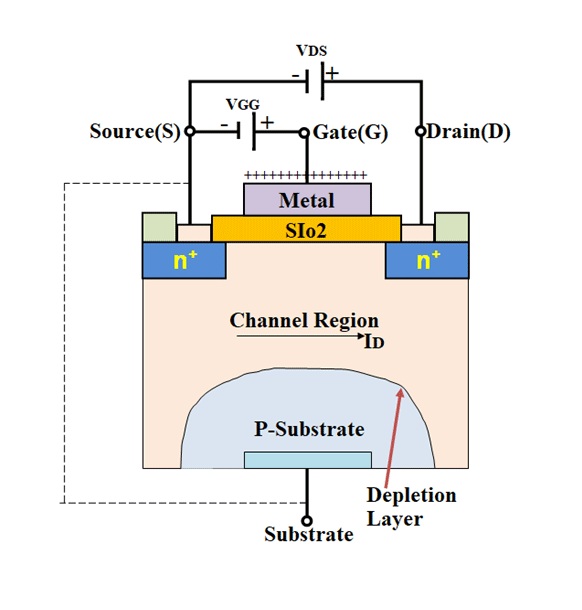

Пороговое напряжение и формирование канала

Формирование проводящего канала является одним из самых важных процессов в работе МОП-транзистора.

В типичном N-канальном МОП-транзисторе при отсутствии приложенного напряжения на затворе между стоком и источником протекает мало или не протекает ток. В этом состоянии существует только очень малый утечный ток, поскольку проводящий канал ещё не сформирован.

При приложении положительного напряжения на затворе электроны притягиваются к поверхности полупроводника непосредственно под слоем оксида затвора. Изначально в этой области накапливается только небольшое количество носителей заряда, поэтому проводимость остаётся ограниченной.

По мере дальнейшего увеличения напряжения на затворе под затвором накапливается большее количество электронов. В конечном итоге накапливается достаточно носителей заряда, чтобы создать непрерывный проводящий путь между источником и стоком. Этот путь носит название канал.

Как только канал формируется, ток может течь через МОП-транзистор, когда присутствует напряжение от стока к источнику. Увеличение напряжения на затворе дополнительно укрепляет канал, уменьшает его сопротивление и позволяет большему потоку тока.

Минимальное напряжение между затвором и источником, необходимое для создания этого проводящего канала, называется пороговым напряжением (VTH). Ниже этого напряжения МОП-транзистор остаётся выключенным или только слабо проводит. Как только пороговое напряжение превышено, начинается нормальная проводимость, и ток стока быстро увеличивается.

Поскольку пороговое напряжение определяет, когда МОП-транзистор начинает проводить, это важный параметр при выборе устройств для логических цепей, драйверов двигателей, преобразователей мощности и переключательных приложений.

Работа МОП-транзистора с истощающим режимом

МОП-транзистор с истощающим режимом содержит проводящий канал, даже когда напряжение на затворе не прикладывается. Поскольку канал уже существует, ток может течь между стоком и источником при VGS = 0 V. По этой причине МОП-транзисторы с истощающим режимом часто называются устройствами, которые обычно включены.

Когда положительное напряжение на затворе подается на N-канальный МОП-транзистор в режиме истощения, дополнительные электроны притягиваются в область канала. Это увеличивает проводимость канала, снижает сопротивление и позволяет протекать большему количеству тока через дренаж.

Когда напряжение на затворе становится отрицательным, электроны отталкиваются от области канала. В результате канал сужается, сопротивление увеличивается, и ток уменьшается.

Если отрицательное напряжение на затворе становится достаточно большим, канал может быть полностью истощен. В этот момент ток останавливается, и МОП-транзистор переходит в состояние отсечения.

Поскольку канал уже существует при нулевом напряжении на затворе, МОП-транзисторы в режиме истощения могут работать как в условиях усиления, так и истощения. Положительные напряжения на затворе увеличивают проводимость, в то время как отрицательные - снижают её.

Работа МОП-транзисторов в режиме усиления

МОП-транзистор в режиме усиления работает иначе, так как при нулевом напряжении на затворе проводящий канал не существует.

Поскольку ток не может течь, пока не будет создан канал, МОП-транзисторы в режиме усиления известны как устройства, находящиеся в нормальном выключенном состоянии. Эта характеристика очень желательна во многих электронных системах, так как устройство остается неактивным, пока его не включат намеренно.

Когда напряжение между затвором и истоком превышает пороговое напряжение, электроны начинают накапливаться под слоем оксида затвора. По мере накопления дополнительных носителей заряда формируется проводящий канал между истоком и дренажом.

Как только канал установлен, ток начинает течь через устройство. Увеличение напряжения на затворе еще больше укрепляет канал, снижает сопротивление канала и позволяет проходить большему количеству тока от дренажа.

Если напряжение на затворе снимается или падает ниже порогового напряжения, проводящий канал исчезает и ток прекращает течь. МОП-транзистор затем возвращается в состояние выключения.

Благодаря этому предсказуемому и эффективному поведению, МОП-транзисторы в режиме усиления широко используются в источниках питания, цифровых схемах, контроллерах двигателей, системах с питанием от батарей, цепях ШИМ и приложениях электронного переключения.

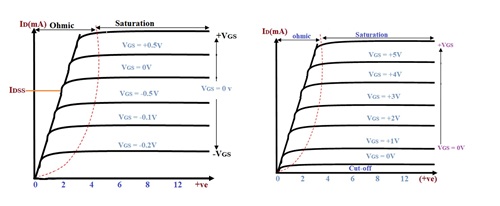

Рабочие области МОП-транзисторов

Электрическое поведение МОП-транзистора в режиме усиления обычно описывается с использованием трех рабочих областей: отсечение, линейная (омическая) и насыщение. Эти области представляют собой разные уровни формирования канала и протекания тока.

Область отсечения

В области отсечения напряжение на затворе остается ниже порогового напряжения. Поскольку проводящий канал еще не сформирован, ток между дренажом и истоком чрезвычайно мал. В этих условиях МОП-транзистор ведет себя как открытый переключатель и остается в состоянии выключения.

Линейная (омическая) область

Когда напряжение на затворе повышается выше порогового напряжения, формируется проводящий канал, и ток начинает течь. В этой области МОП-транзистор ведет себя аналогично управляемому резистору.

Как напряжение на затворе, так и напряжение между дренажом и истоком влияют на ток дренажа. По мере усиления канала сопротивление уменьшается, а ток увеличивается. Эта область обычно используется в приложениях переключения, когда МОП-транзистор полностью включен и демонстрирует очень низкое проходное сопротивление.

Область насыщения

По мере изменения условий работы МОП-транзистор переходит в область насыщения. В этом состоянии канал крепко установлен, и ток дренажа в основном контролируется напряжением на затворе, а не напряжением между дренажом и истоком.

Область насыщения особенно важна в аналоговых схемах и приложениях усилителей, поскольку она обеспечивает стабильное и предсказуемое управление током.

МОП-транзистор как переключатель

Основная работа переключения

Одним из наиболее распространенных применений МОП-транзистора является электронное переключение. В этой роли МОП-транзистор действует как управляемый путь для тока, проходящего к нагрузке. Общие нагрузки включают светодиоды, лампы, двигатели, реле, соленоиды, обогреватели и цепи питания.

Когда подается подходящее напряжение между затвором и истоком (VGS), формируется проводящий канал между дренажом и истоком. Затем ток проходит через нагрузку и позволяет подключенному устройству работать.

Когда напряжение на затворе снижается ниже необходимого уровня или полностью снимается, проводящий канал исчезает и ток прекращает течь. Нагрузка затем отключается. Поскольку действие переключения контролируется напряжением, а не током на затворе, МОП-транзистор может управлять большими токами, используя относительно слабый управляющий сигнал.

Преимущества переключения МОП-транзистов

В отличие от механических переключателей, МОП-транзисторы не содержат движущихся контактов. В результате переключение происходит электронным способом без физического износа, что позволяет обеспечивать крайне быстрое и надежное функционирование.

Эта характеристика позволяет МОП-транзисторам выполнять тысячи или даже миллионы циклов переключения в секунду. Такая производительность необходима в источниках питания, контроллерах двигателей, системах связи, цифровой электронике и устройствах с батарейным питанием.

Еще одним преимуществом является высокое входное сопротивление MOSFET. Поскольку почти не требуется установившийся ток на затворе, управляющая схема потребляет очень мало энергии, что улучшает общую эффективность системы.

Заряд затвора и резисторы подтяжки

Хотя в затвор поступает очень мало тока, структура затвора ведет себя как небольшой конденсатор. Когда подается напряжение, электрический заряд накапливается на затворе и должен быть сохранен, прежде чем MOSFET сможет включиться.

Когда управляющий сигнал убирается, накопленный заряд не исчезает мгновенно. MOSFET может оставаться частично проводящим до тех пор, пока заряд затвора не разрядится.

Чтобы предотвратить нежелательные условия включения, резистор подтяжки обычно подключается между затвором и источником. Значение примерно 10 кΩ часто используется во многих переключающих схемах.

Резистор обеспечивает путь для разряда накопленного заряда затвора, гарантируя, что напряжение на затворе вернется к нулю, когда управляющий сигнал будет снят. Это улучшает надежность переключения и помогает предотвратить ложное срабатывание, вызванное шумами или плавающими условиями затвора.

Переключение с широтно-импульсной модуляцией и управление затвором

Многие приложения требуют регулируемого управления мощностью, а не простого включения-выключения. Примеры включают управление скоростью двигателей, затемнение светодиодов, системы зарядки аккумуляторов и преобразователи мощности.

В этих приложениях MOSFET обычно контролируются с помощью широтно-импульсной модуляции (ШИМ). ШИМ быстро включает и выключает MOSFET, изменяя процент времени, проведенного в включенном состоянии.

Более длительное время включения подает больше энергии на нагрузку, в то время как более короткое время включения снижает среднюю подаваемую мощность.

Поскольку емкость затвора должна многократно заряжаться и разряжаться в процессе работы ШИМ, более высокие частоты переключения создают большие требования к цепи управления затвором. Быстрые переходы напряжения могут также вызвать звенящие колебания, шум и нежелательные колебания.

Для улучшения производительности переключения резистор затвора часто вставляется между управляющим сигналом и затвором. Этот резистор ограничивает зарядный ток, сглаживает переходы напряжения и помогает уменьшить электромагнитные помехи (ЭМП).

Переключение резистивных, емкостных и индуктивных нагрузок

Поведение подключенной нагрузки значительно влияет на работу MOSFET.

Резистивные нагрузки, такие как нагреватели и лампы накаливания, обычно легче всего переключать, потому что напряжение и ток изменяются предсказуемым образом.

Емкостные нагрузки ведут себя иначе. Когда в первый раз подается питание, незаряженный конденсатор может вытягивать большой пусковой ток, который временно создает нагрузку на MOSFET.

Индуктивные нагрузки, такие как двигатели, катушки реле, трансформаторы и соленоиды представляют собой другую проблему. Эти компоненты накапливают энергию в магнитном поле, пока ток течет.

Когда MOSFET вдруг выключается, коллапсирующее магнитное поле пытается поддерживать ток и генерирует высокое обратное напряжение, известное как обратная электродвижущая сила (обратная ЭДС). Этот импульс напряжения может повредить MOSFET, если не обеспечить адекватную защиту.

Компоненты защиты для надежного переключения

Дополнительные компоненты защиты часто требуются для обеспечения надежной работы MOSFET, особенно при переключении индуктивных или емкостных нагрузок.

Диод свободного хода обычно подключается к индуктивным нагрузкам, таким как катушки реле и DC двигатели. Когда MOSFET выключается, диод предоставляет безопасный путь для разряда накопленной энергии и предотвращает повреждающие всплески напряжения.

Для приложений с высокой мощностью могут использоваться цепи гашения, чтобы поглотить переходную энергию и снизить перенапряжение. Диоды TVS могут ограничивать избыточные напряжения до того, как они достигнут опасных уровней, в то время как цепи ограничения тока помогают контролировать пусковой ток при запуске.

Сочетая правильные методы управления затвором с соответствующими компонентами защиты, MOSFET могут работать как высоконадежные ключи как в низкомощных, так и в высокомощных электронных системах.

Упаковки MOSFET

Производительность MOSFET зависит не только от полупроводникового кристалла внутри устройства, но и от внешней упаковки, которая его окружает. Упаковка влияет на важные характеристики, такие как способность обработки тока, рассеяние тепла, производительность переключения, механическая прочность, способ монтажа и общий размер.

По мере увеличения уровней тока MOSFET генерирует больше тепла. Если это тепло не удаляется эффективно, температура соединения повышается, что может снизить производительность и надежность. Чрезмерные температуры могут даже привести к преждевременному выходу устройства из строя. По этой причине выбор упаковки становится все более важным в приложениях с высокой мощностью.

МОП-транзисторы малой сигнальной мощности, используемые в низкомощных схемах, обычно придают приоритет компактному размеру и минимальному пространству на печатной плате. Однако МОП-транзисторы мощностью часто требуют более крупных упаковок, способных эффективно рассеивать тепло при поддержке более высоких уровней тока.

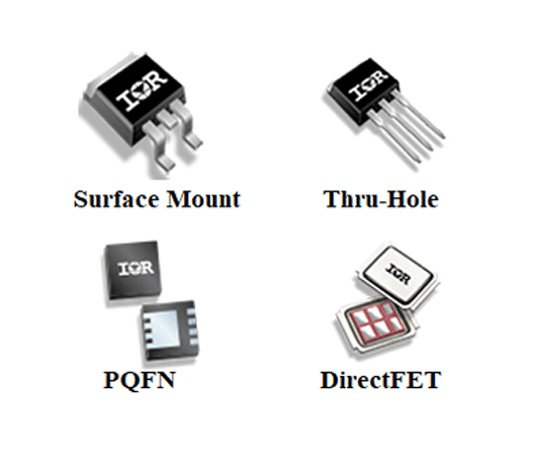

Основные типы упаковок для MOSFET

Корпуса MOSFET обычно делятся на четыре основных категории:

• Корпуса для поверхностного монтажа

• Корпуса для монтажа в отверстиях

• Корпуса PQFN

• Корпуса DirectFET

Каждый тип корпуса разработан для удовлетворения специфических электрических, тепловых и механических требований. Наиболее подходящий выбор зависит от таких факторов, как уровень мощности, доступное пространство на плате, способ производства и требования к охлаждению.

Корпуса для поверхностного монтажа

MOSFET для поверхностного монтажа разработаны для пайки непосредственно на поверхность печатной платы (PCB). Эти корпуса широко используются в современной электронике, потому что они поддерживают автоматическую сборку и обеспечивают высокую плотность компонентов на компактных печатных платах.

Их небольшой размер делает их подходящими для портативной электроники, коммуникационного оборудования, встроенных систем, продуктов, работающих от батарей, и компактных источников питания.

Распространенные корпуса MOSFET для поверхностного монтажа включают:

• TO-263 (D²PAK)

• TO-252 (DPAK)

• MO-187

• SO-8

• SOT-223

• SOT-23

• TSOP-6

Эти типы корпусов часто встречаются в источниках напряжения, DC-DC преобразователях, схемах управления батареями и в приложениях переключения низкой и средней мощности.

Корпуса для монтажа в отверстиях

Корпуса MOSFET для монтажа в отверстиях используют металлические выводы, которые проходят через отверстия в PCB и паятся с противоположной стороны платы. Эта конструкция обеспечивает надежное механическое соединение и часто поддерживает более высокие уровни мощности, чем меньшие корпуса для поверхностного монтажа.

Большой размер корпусов для монтажа в отверстиях также облегчает их крепление к внешним радиаторам, улучшая тепловые характеристики в требовательных приложениях.

Распространенные корпуса MOSFET для монтажа в отверстиях включают:

• TO-262

• TO-251

• TO-274

• TO-220

• TO-247

Среди них корпус TO-220 является одним из самых широко признанных и часто используемых. Он часто встречается в источниках питания, контроллерах двигателей, зарядных устройствах, системах солнечной энергии и промышленной электронике.

Для приложений с высоким током корпуса TO-247 часто предпочитаются, так как их больший размер обеспечивает лучшую теплопередачу и большую мощность.

Корпуса PQFN

Корпуса Power Quad Flat No-Lead (PQFN) разработаны для приложений, требующих как компактного размера, так и эффективной тепловой производительности.

В отличие от традиционных корпусов с выводами, устройства PQFN используют открытые металлические площадки под корпусом. Этот дизайн создает более короткие электрические пути и снижает паразитные индуктивности, что помогает улучшить характеристики переключения в высокочастотных силовых цепях.

Распространенные размеры корпусов PQFN включают:

• PQFN 2 × 2

• PQFN 3 × 3

• PQFN 3.3 × 3.3

• PQFN 5 × 4

• PQFN 5 × 6

Эти корпуса обычно используются в DC-DC преобразователях, модулях управления питанием, портативных устройствах и высокоплотных дизайнах PCB, где важны как эффективность, так и экономия пространства.

Корпуса DirectFET

Технология DirectFET была разработана специально для высокопроизводительных силовых приложений, где критически важно управление температурой.

В традиционных корпусах тепло должно проходить через несколько слоев, прежде чем оно достигнет PCB или охлаждающей поверхности. Корпуса DirectFET сокращают этот тепловой путь, улучшая эффективность теплопередачи и снижая тепловое сопротивление.

В результате достигается улучшенная производительность охлаждения, снижение электрических потерь и большая эффективность в условиях работы с высоким током.

Распространенные типы корпусов DirectFET включают:

• DirectFET M4

• DirectFET MA

• DirectFET MD

• DirectFET ME

• DirectFET S1

• DirectFET SH

Эти корпуса обычно используются в источниках питания для серверов, телекоммуникационном оборудовании, высокоэффективных преобразователях и современных системах управления питанием.

Как выбрать правильный корпус MOSFET

Выбор корпуса MOSFET включает в себя не только выбор физического размера, который подходит для печатной платы. Корпус непосредственно влияет на тепловую производительность, эффективность, надежность и срок службы.

При выборе корпуса следует оценить несколько факторов:

• Номинальное напряжение

• Номинальный ток

• Способность к рассеиванию мощности

• Частота переключения

• Тепловая производительность

• Доступное пространство на PCB

• Метод охлаждения

• Механические требования к монтажу

Например, компактный корпус для поверхностного монтажа может быть идеальным для портативного электронного устройства, где пространство ограничено, а уровень мощности относительно низкий. Однако тот же корпус может испытывать трудности с рассеиванием тепла в высокотоковом контроллере мотора или промышленном источнике питания.

В отличие от этого, больший корпус с поддержкой радиатора может занимать больше пространства на плате, но может обеспечить значительно лучшие тепловые характеристики и большую способность к обработке мощности.

Выбор корпуса особенно важен в силовой электронике. Даже когда два МОП-транзистора имеют схожие электрические характеристики, различия в конструкции корпуса могут привести к значительным колебаниям температуры, эффективности и надежности. Правильно выбранный корпус помогает поддерживать более низкие рабочие температуры, улучшает долговременную стабильность и позволяет МОП-транзистору безопасно работать в тяжелых условиях.

По этой причине выбор корпуса всегда следует оценивать вместе с номинальными напряжениями, номинальными токами, переключающими характеристиками и тепловыми требованиями при выборе МОП-транзистора для проекта.

Заключение

МОП-транзисторы совмещают в себе высокое входное сопротивление, быструю скорость переключения, низкие требования к управляющей мощности и эффективное управление током, делая их незаменимыми компонентами в современных схемах. Понимание их структуры, работы, типов, характеристик и вариантов корпусов помогает в выборе правильного МОП-транзистора для преобразования мощности, управления двигателями, цифровой логики и других электронных приложений.

Часто задаваемые вопросы [FAQ]

1. Почему МОП-транзисторы в режиме усиления N-канала доминируют в современных конструкциях силовой электроники?

МОП-транзисторы в режиме усиления N-канала совмещают несколько важных преимуществ, включая низкое наводящее сопротивление, быструю скорость переключения, высокую способность к передаче тока и нормальное состояние "выключено". Поскольку они остаются выключенными до применения напряжения на затворе, это повышает безопасность и снижает потребление энергии в режиме ожидания. Их эффективность и производительность делают их предпочтительным выбором для источников питания, приводов двигателей, DC-DC преобразователей, батарейных систем и промышленных управляющих приложений.

2. Как структура изолированного затвора влияет на эффективность МОП-транзистора?

Затвор МОП-транзистора отделен от полупроводникового канала тонким слоем диоксида кремния, который предотвращает протекание постоянного тока в затвор. Это позволяет управлять устройством в первую очередь за счет напряжения, а не тока. В результате цепь управления потребляет очень мало энергии, что придает МОП-транзистору исключительно высокое входное сопротивление и делает его высокоэффективным для переключающих и управляющих приложений.

3. Почему напряжение порога является важным параметром при выборе МОП-транзистора?

Напряжение порога определяет минимальное напряжение затвор-исток, необходимое для формирования проводящего канала между стоком и истоком. Если напряжение на затворе не превышает это значение, МОП-транзистор может не включиться полностью, что приведет к увеличению сопротивления и потере мощности. Выбор подходящего напряжения порога обеспечивает надежное переключение и правильную работу с предполагаемой управляющей схемой.

4. Почему защитные компоненты часто требуются при переключении индуктивных нагрузок с помощью МОП-транзистора?

Индуктивные нагрузки, такие как моторы, реле и соленоиды, накапливают энергию в магнитном поле во время работы. Когда МОП-транзистор выключается, схлопывающееся магнитное поле генерирует высоковольтный импульс, известный как обратная ЭДС. Без защиты это напряжение может повредить МОП-транзистор. Компоненты, такие как диоды с обратной связью, диоды TVS и схемы защиты, помогают поглощать или перенаправлять эту энергию и улучшают надежность переключения.

5. Как выбор корпуса МОП-транзистора влияет на производительность и надежность схемы?

Корпус МОП-транзистора влияет на рассеяние тепла, способность к передаче тока, производительность переключения и долговременную надежность. Корпус, который не может эффективно рассеивать тепло, может привести к чрезмерным температурами в узлах и снижению срока службы устройства. Правильный выбор корпуса обеспечивает адекватное охлаждение, стабильную работу и безопасную работу в условиях необходимого напряжения, тока и мощности.
