Руководство по преобразователям LDO и Buck: производительность, применение и советы по выбору

Регуляторы с низким падением напряжения и понижающие преобразователи — это два распространенных решения по регулированию мощности, используемые для обеспечения стабильного напряжения в электронных системах.В этой статье объясняется, как каждый из них работает, включая принципы их работы, характеристики эффективности и ключевые компоненты конструкции.В нем сравниваются их сильные стороны и ограничения с точки зрения шума, эффективности, нагрева и сложности.В нем также рассматриваются реальные приложения и факторы выбора, помогая понять, когда использовать LDO, понижающий преобразователь или их комбинацию для надежного и эффективного управления питанием.

Каталог

Что такое ЛДО?

LDO, или стабилизатор с низким падением напряжения, представляет собой тип линейного стабилизатора, который обеспечивает стабильное выходное напряжение с очень небольшой разницей между входным и выходным напряжением.Он использует проходной транзистор для регулировки сопротивления в зависимости от нагрузки и изменений входного сигнала, сохраняя стабильный выходной сигнал.Это делает его подходящим для малошумящих, компактных и недорогих конструкций, особенно для устройств с батарейным питанием.

LDO работают, управляя проходным транзистором для поддержания постоянного напряжения.Они могут работать даже тогда, когда входное напряжение лишь немного превышает выходное.Это делает их полезными в системах малой мощности.Они также предназначены для поддержания низкого тока покоя, что помогает снизить энергопотребление в режиме ожидания.

LDO полезны в приложениях, которым требуется чистое и стабильное питание.Их простая конструкция позволяет избежать шума переключения, что помогает уменьшить электромагнитные помехи.Это делает их подходящими для аналоговых схем, медицинских устройств, аудиосистем и беспроводных модулей.В аудиоприложениях они помогают поддерживать чистый звук, предотвращая пульсации напряжения.

LDO становятся менее эффективными, когда разница между входным и выходным напряжением велика.Это приводит к более высокому тепловыделению и снижению эффективности, особенно в сильноточных приложениях.Лучше всего они работают в системах с небольшой разницей напряжений, например в портативной электронике.Для более высоких потребностей в мощности часто лучшим выбором являются импульсные стабилизаторы.

Эффективное использование LDO требует тщательного выбора конструкции.Важными факторами являются падение напряжения, регулирование нагрузки и ток покоя.В таких устройствах, как носимая электроника, низкий ток покоя помогает продлить срок службы батареи.Управление теплом также важно, поэтому для предотвращения перегрева и повышения надежности используются правильные методы компоновки печатной платы и охлаждения.

LDO предлагают простой и надежный способ регулирования напряжения.Текущие улучшения могут включать повышение эффективности и адаптивный дизайн, которые уменьшают потери мощности при сохранении низкого уровня шума.Эти разработки могут расширить их использование в современной электронике, требующей как точности, так и энергоэффективности.

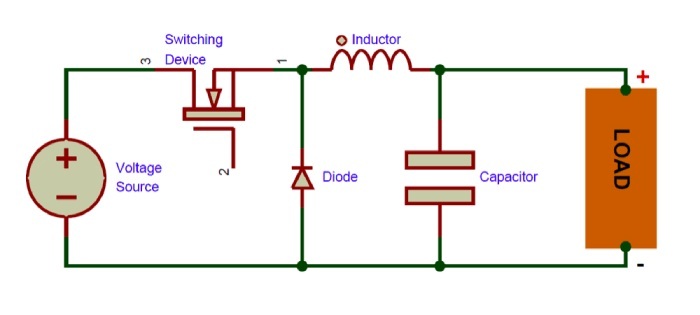

Понимание понижающего преобразователя

Понижающий преобразователь — это переключающая схема, которая снижает более высокое входное напряжение до более низкого стабильного выходного напряжения.Он использует MOSFET, который быстро включается и выключается для управления потоком энергии.Индуктор накапливает энергию, когда переключатель включен, и отдает ее, когда переключатель выключен, поддерживая постоянный ток.Конденсаторы сглаживают выходное напряжение и уменьшают пульсации напряжения.

Понижающий преобразователь контролирует выходное напряжение, регулируя рабочий цикл, то есть время, в течение которого переключатель остается включенным во время каждого цикла.Изменяя это соотношение, он поддерживает стабильный выходной сигнал даже при изменении входного сигнала или нагрузки.Этот метод обеспечивает высокий КПД, часто превышающий 90%.

Понижающие преобразователи предназначены для снижения потерь энергии и повышения эффективности даже при больших нагрузках.Они выделяют меньше тепла по сравнению с линейными регуляторами.Это помогает продлить срок службы батареи портативных устройств, таких как смартфоны.Их эффективное использование энергии обеспечивает стабильную производительность и более длительное время работы.

Понижающие преобразователи могут генерировать шум и электромагнитные помехи из-за быстрого переключения.Они также требуют тщательного подбора катушек индуктивности и конденсаторов, что усложняет конструкцию.Методы фильтрации и правильный выбор компонентов помогают снизить шум и повысить производительность.По сравнению с линейными регуляторами они более эффективны, но их сложнее спроектировать.

Понижающие преобразователи широко используются в современных системах, требующих эффективного управления питанием.Они используются в системах возобновляемой энергии, автомобильной электронике и конструкциях распределенной мощности.Их способность справляться с меняющимися условиями делает их надежными для многих применений.Постоянные улучшения продолжают делать их более компактными и эффективными.

Принципы работы

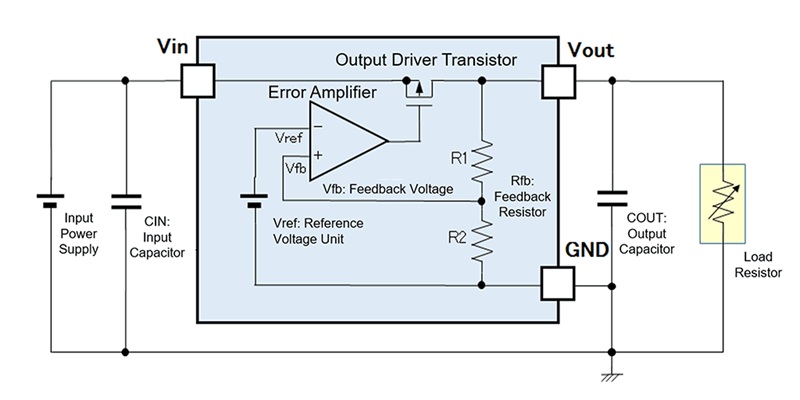

Операция LDO

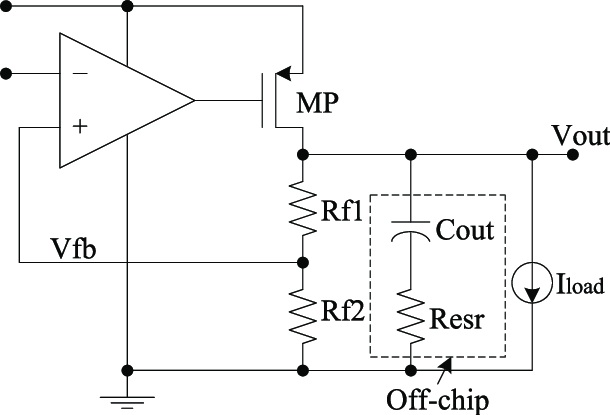

LDO-регулятор работает посредством линейного регулирования, используя ряд взаимосвязанных компонентов: проходной транзистор, усилитель ошибки, источник стабильного опорного напряжения и сеть обратной связи.В основе своей функции усилитель ошибки постоянно контролирует выходное напряжение относительно опорного напряжения.Он заранее регулирует проводимость проходного транзистора для поддержания стабильного выходного напряжения.Это активное регулирование учитывает изменения нагрузки или колебания входного напряжения, защищая последующие компоненты от нестабильной подачи энергии.

Однако процесс регулирования сопряжен с компромиссом — выделением тепла.Падение напряжения между входом и выходом, умноженное на ток нагрузки, преобразует электрическую энергию в тепло.Управление этой тепловой мощностью создает уникальные проблемы, особенно в компактных системах с ограниченной охлаждающей способностью или в сценариях, требующих высокой выходной силы тока.Неспособность эффективно решить проблемы с температурой может привести к снижению производительности и надежности устройства.

В практических приложениях LDO играют ключевую роль в чувствительных к шуму средах, где необходимы стабильные и чистые источники питания.

• Например, аудиоусилители используют LDO для подавления электрических шумов, которые могут ухудшить четкость звука.

• Аналогичным образом, радиочастотные схемы часто включают в себя LDO для уменьшения проблем с помехами, которые в противном случае могли бы вызвать импульсные стабилизаторы.

Проектирование LDO требует пристального внимания к рассеиванию тепла и ограничениям по занимаемой площади.Общие стратегии включают оптимальное размещение компонентов и, в некоторых случаях, интеграцию радиаторов для эффективного рассеивания тепловой энергии.Эти меры по смягчению последствий отражают практическое понимание проблем, связанных с управлением температурным режимом, когда прецизионные схемы уязвимы к ухудшению производительности в условиях плохо управляемого нагрева.

Развивающаяся область интересов связана с оптимизацией конструкции проходных транзисторов.Достижения в области полупроводниковых материалов, а также инновационные геометрические конфигурации открывают потенциал для снижения тепловых потерь.Например, использование новых материалов с лучшей теплопроводностью или реструктуризация схемы транзисторов может постепенно закрыть пробелы в эффективности, которые исторически ограничивали эффективность LDO.Прогресс в области микрообработки и материаловедения продолжает открывать возможности для переосмысления того, что достижимо с помощью этих устройств.

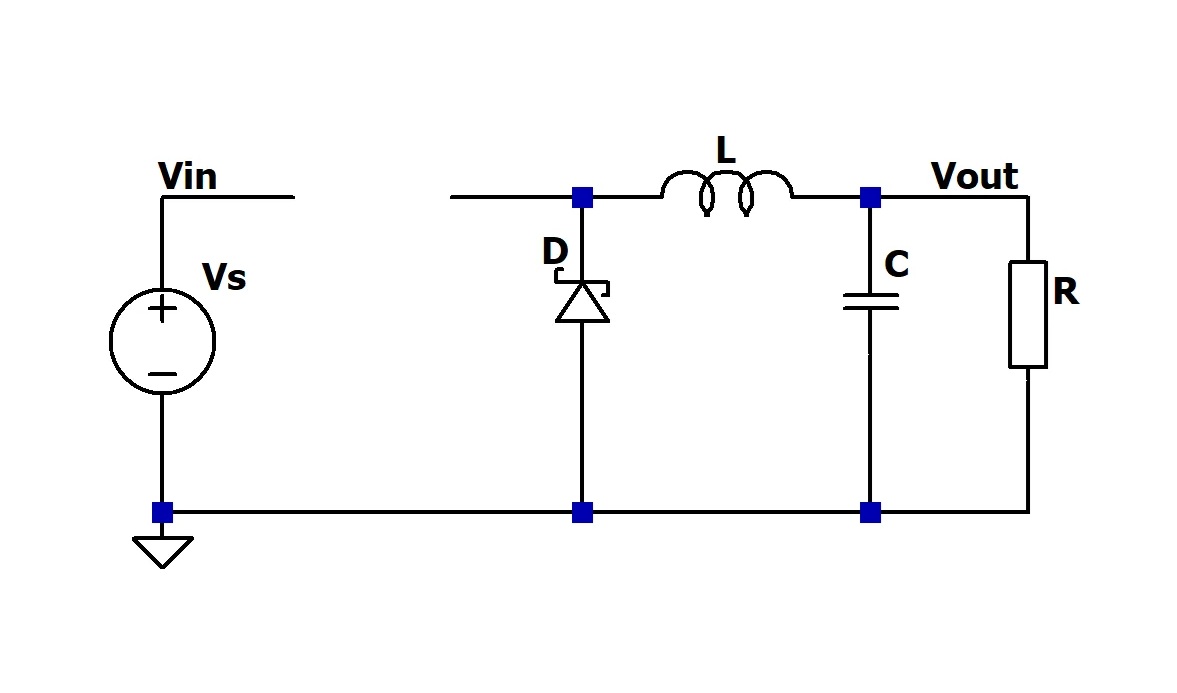

Работа понижающего преобразователя

Понижающие преобразователи работают по принципу накопления и поэтапного высвобождения энергии, процессу, регулируемому использованием технологии переключения.

• Во время фазы «ВКЛ» индуктор накапливает энергию, подаваемую источником входного напряжения, создавая магнитное поле по мере прохождения тока.

• В последующей фазе «выключения» коллапс этого магнитного поля направляет накопленную энергию в сторону нагрузки, чему способствует диод или синхронный МОП-транзистор.

Преобразователь оснащен механизмом обратной связи, который постоянно отслеживает уровни выходного напряжения.Благодаря точной настройке рабочего цикла широтно-импульсной модуляции (ШИМ) система регулирует выходное напряжение с высокой точностью, демонстрируя замечательную эффективность при различных входных условиях и сильноточных нагрузках.

Их компактные и эффективные возможности регулирования мощности показывают, почему понижающие преобразователи превосходны в реальных условиях.

• Графические процессоры (GPU) с требовательными профилями энергопотребления значительно выигрывают от способности преобразователя обрабатывать быстрые переходные процессы и преобразовывать высокие входные напряжения в более удобные для использования более низкие выходные уровни.

• Мобильные устройства используют универсальность этих преобразователей для обеспечения стабильной работы в изменяющихся сценариях использования.

Важным аспектом конструкции понижающего преобразователя является выбор основных пассивных компонентов: катушек индуктивности и конденсаторов.Отдание приоритета компонентам с низким сопротивлением и минимальными паразитными эффектами напрямую снижает потери энергии и повышает общую эффективность системы.Более того, использование синхронных МОП-транзисторов вместо традиционных диодов еще больше повышает производительность.Это изменение снижает потери проводимости во время фазы «ВЫКЛ», демонстрируя, как даже поэтапные усовершенствования конструкции могут привести к значительному повышению эффективности в практических приложениях.

Заглядывая в будущее, понижающие преобразователи переживают внедрение интеллектуальных методологий проектирования.

• Появление современных цифровых контроллеров позволяет осуществлять настройку системы в режиме реального времени, обеспечивая надежную работу при изменяющихся нагрузках.

• Исследования адаптивных алгоритмов рабочего цикла направлены на повышение эксплуатационной эффективности даже в сценариях, где нагрузки изменяются динамически.

По мере того, как эти достижения интегрируются в основные конструкции, они переопределяют стандарты баланса эффективности, производительности и эксплуатационной гибкости.Постоянное исследование энергосберегающих конструкций и интеллектуальных систем управления подтверждает ориентацию отрасли на внедрение инноваций и одновременное удовлетворение требований энергоэффективности современных приложений.

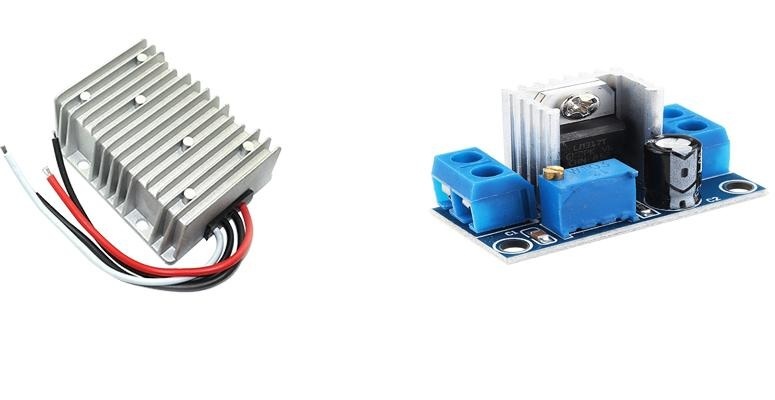

Сравнение LDO и понижающего преобразователя

ЛДО

Линейные регуляторы (LDO) известны своей способностью генерировать сверхмалошумящие выходные сигналы, обеспечивать быстрые переходные характеристики и поддерживать минимальную сложность схемы.Эти характеристики делают их идеальными кандидатами для питания чувствительных радиочастотных схем, современных аудиосистем и аналоговых компонентов, требующих высокоточной регулировки напряжения.Более того, их компактность облегчает интеграцию в электронные устройства, где определяющим фактором являются пространственные ограничения.

Несмотря на свои преимущества, LDO сталкиваются с заметными ограничениями при работе с существенной разницей напряжений или высокой выходной мощностью.Одной из существенных проблем является рассеивание тепла, при котором падение напряжения приводит к чрезмерному нагреву, что потенциально ставит под угрозу как эксплуатационную эффективность, так и срок службы системы.Решение этой проблемы требует превентивных стратегий управления температурным режимом, таких как использование высокоэффективных радиаторов, использование передовых материалов для термоинтерфейса или внедрение инновационных упаковочных решений, специально разработанных для рассеивания тепла.

При проектировании систем со значительными требованиями к токовой подаче сосредоточьтесь на методах, обеспечивающих надежную работу без перегрузки тепловой оболочки.Такие методы показывают необходимость точно спроектированных тепловых путей, которые защищают систему в различных условиях эксплуатации.

Бак-конвертер

Понижающие преобразователи, использующие принципы переключения, превосходно снижают высокие входные напряжения до управляемых выходных уровней с исключительной энергоэффективностью.Минимизируя потери мощности при преобразовании напряжения, они поддерживают надежную работу высокопроизводительных систем, включая модули питания процессоров, автомобильную электронику и современные мобильные устройства.Их способность решать существенные проблемы энергоснабжения, сохраняя при этом выделение тепла, полезна в требовательных приложениях.

Однако интеграция понижающих преобразователей не лишена проблем.Использование таких компонентов, как катушки индуктивности, конденсаторы и переключатели, приводит к заметным сложностям при проектировании схем.Более того, высокочастотные операции переключения генерируют шум, который может создавать помехи чувствительному оборудованию.Чтобы противостоять этому, методы целенаправленного подавления шума включают оптимизированную компоновку конденсаторов, усовершенствованные методы модуляции и конструкции многослойных печатных плат со встроенными фильтрующими компонентами.

К сложности конструкции добавляется требование к печатной плате большего размера, что может привести к увеличению пространственных ограничений в современных устройствах.Пассивные и активные компоненты встроены в многослойные платы для экономии места при сохранении полной функциональности.Эти стратегии проектирования гармонизируют компактность с эксплуатационными требованиями, гарантируя, что понижающие преобразователи будут выполнять различные задачи с максимальной эффективностью.

Стратегии регулирования гибридной энергетики

Современные системы регулирования мощности часто используют гибридный подход, объединяя LDO и понижающие преобразователи для достижения гармоничной подачи мощности, характеризующейся эффективностью и точностью.Используя понижающие преобразователи для необходимого снижения напряжения, а затем LDO для улучшения конечного выходного сигнала, он может одновременно решить двойную проблему: требования к высокой энергоэффективности и сверхнизкому уровню шума.Эта методология оказывается важной в таких приложениях, как устройства Интернета вещей, портативная электроника и системы связи, где чистая и стабильная подача питания играет ключевую роль в обеспечении надежной работы чувствительных компонентов.

Примеров такой стратегии двойного подхода предостаточно.В высокоскоростном коммуникационном оборудовании понижающие преобразователи эффективно снижают диапазоны напряжений, сводя к минимуму потери энергии, а LDO обеспечивают стабильное и бесшумное питание ВЧ-модулей.Аналогичным образом, автомобильные информационно-развлекательные системы полагаются на понижающие преобразователи для управления энергоемкими подсистемами, которые дополняются LDO, обеспечивающими работу без помех в аудиоусилителях и дисплеях.

Проектирование гибридных энергетических решений требует глубокого понимания множества параметров, таких как тепловые характеристики, пространственные ограничения, снижение шума и текущие требования.Использование инструментов итеративного моделирования и практических испытаний позволяет усовершенствовать взаимодействие между двумя компонентами, обеспечивая оптимальный баланс между эффективностью и точностью.Этот процесс демонстрирует творческие и аналитические усилия, необходимые для создания систем, адаптированных для конкретных приложений, одновременно расширяя границы проектирования энергетических систем.

Приложения LDO и понижающих преобразователей

Регуляторы с низким падением напряжения (LDO)

Регуляторы с низким падением напряжения (LDO) широко используются для поддержки работы различных систем, требующих точности и стабильности.Их значение становится очевидным при питании радиочастотных цепей, прецизионных цифро-аналоговых преобразователей (ЦАП), аудиосистем и устройств, где чувствительность к качеству электроэнергии является определяющим фактором, таких как датчики Интернета вещей и носимые технологии.

В радиочастотных цепях незначительные колебания мощности могут серьезно повлиять на производительность системы из-за нежелательного шума или искажения модуляции сигнала.LDO обеспечивают надежное решение для смягчения таких сбоев и обеспечения постоянной целостности сигнала.

Для улучшения выходной мощности LDO обычно используются в качестве пострегуляторов, фильтруя остаточный шум от импульсных источников питания или понижающих преобразователей.Этот дополнительный уровень усовершенствования помогает защитить чувствительные компоненты, чувствительные к высокочастотным шумовым артефактам.

При использовании LDO критически важным фактором является оценка их тепловых характеристик.Хотя LDO ценятся за свою простоту и способность обеспечивать малошумящую мощность, их внутренняя эффективность связана с рассеиванием мощности, которое проявляется в виде тепла.

В компактных устройствах, таких как носимые устройства или датчики Интернета вещей, управление рассеиванием тепла становится балансирующим действием из-за ограничений физического пространства.Передовые тепловые материалы и оптимизация компоновки используются для предотвращения теплового регулирования и проблем с долгосрочной надежностью.

Бак-конвертеры

Понижающие преобразователи обычно используются в широком спектре приложений, каждое из которых обладает способностью эффективно понижать напряжение без чрезмерных потерь энергии.

В портативных устройствах, таких как смартфоны, эффективное преобразование напряжения понижающими преобразователями напрямую способствует увеличению срока службы батареи.Максимизация эффективности часто предполагает использование таких функций, как синхронное выпрямление, чтобы минимизировать чрезмерное выделение тепла.

В автомобильной и промышленной сфере понижающие преобразователи справляются с большими сдвигами уровня напряжения, например, в системах солнечной энергии.В этих сценариях преобразователи динамически адаптируются к колебаниям уровня освещенности, улучшая поток энергии для хранения или распределения.Автомобильные системы также зависят от понижающих преобразователей для стабилизации мощности целого ряда подсистем, от информационно-развлекательных систем до современных систем помощи водителю (ADAS).Прочность конструкции понижающего преобразователя обеспечивает надежную работу даже в условиях высоких электрических помех и перепадов температуры.

Достижения в современных методологиях управления, таких как адаптивное масштабирование напряжения или цифровые контуры управления, еще больше повысили полезность понижающих преобразователей:

Предлагая более точную регулировку напряжения и улучшенные переходные характеристики, эти методы оптимизируют устройства для конкретных условий окружающей среды или профилей мощности.

Современные понижающие преобразователи, использующие эти достижения, легко интегрируются в экосистемы Интернета вещей.Здесь их возможности быстрого переключения нагрузки и компактные размеры используются для устройств, требующих стабильной производительности в условиях меняющихся требований.

Руководство по выбору LDO и понижающего преобразователя

Факторы, которые следует учитывать при выборе регулятора LDO

Целостность сигнала и чувствительность приложений. При работе с чувствительными аналоговыми или радиочастотными цепями сосредоточьтесь на низком уровне шума и высоких характеристиках PSRR.Эти функции помогают сохранить четкость сигнала за счет минимизации помех, которые используются в таких приложениях, как обработка звука, модули беспроводной связи и прецизионные датчики.

Рекомендации по падению напряжения: используйте LDO-регуляторы, когда разница напряжений между входом и выходом остается незначительной (менее 1 В).Этот сценарий часто возникает в установках, где входное напряжение близко соответствует желаемому рабочему напряжению, что упрощает управление питанием и позволяет избежать ненужных сложностей при проектировании.

Управление температурным режимом в сценариях с низким током. В конструкциях с минимальными требованиями к току, где рассеяние тепла является ключевым фактором, LDO обеспечивают простое и эффективное решение.Они работают, генерируя тепло пропорционально падению напряжения и току.Например, носимые электронные устройства с ограниченным энергетическим бюджетом выигрывают от простоты LDO, компактных форм и низкого энергопотребления.

Компактная конструкция: при борьбе с пространственными ограничениями регуляторы LDO проявляют себя с лучшей стороны благодаря своим небольшим размерам и простоте интеграции в ограниченные пространства.Такие устройства, как портативное медицинское оборудование или компактная бытовая электроника, часто используют уменьшенную площадь печатной платы LDO, балансируя функциональность с ограничениями физического пространства.

Аспекты выбора понижающего преобразователя

• КПД и тепловые характеристики при сильноточных нагрузках

Понижающие преобразователи оказываются неоценимыми в приложениях, требующих высокой эффективности и надежного управления температурным режимом.Эти характеристики делают их предпочтительными решениями для энергоемких устройств, таких как серверы, автомобильная электроника и промышленное оборудование, где энергосбережение и оптимизация нагрева становятся важными.

• Обработка значительных скачков напряжения

Понижающий преобразователь превосходно справляется со значительными перепадами напряжения (более 1 В) между входом и выходом.Это имеет решающее значение в системах, требующих значительного понижения напряжения, например, преобразование источника 12 В в питание логических систем с напряжением 5 В, обеспечивая плавный рабочий процесс.

• Продление срока службы батареи

Для устройств с батарейным питанием, таких как ноутбуки и смартфоны, понижающие преобразователи обеспечивают снижение энергопотребления, тем самым продлевая срок службы батареи и повышая удобство для конечных пользователей.Эта функция помогает максимизировать время работы на устройствах, в которых приоритет отдается мобильности.

• Борьба с коммутационным шумом и сложностью компоновки

Конструкции, способные компенсировать шум переключения и сложную компоновку печатных плат, являются идеальными кандидатами на роль понижающих преобразователей.Несмотря на появление пульсаций и шума, многие приложения, такие как контроллеры двигателей и драйверы светодиодов, используют фильтрацию и оптимизацию компоновки для эффективного противодействия этим эффектам.Эти присущие им сильные стороны делают понижающие преобразователи легко адаптируемыми для систем, способных удовлетворить сложности их конструкции.

Рекомендации по продуктам

Регуляторы LDO

• Техасские инструменты TPS7A0233PYCHR

Texas Instruments TPS7A0233PYCHR — отличный вариант для приложений, требующих сверхнизкого тока покоя, поскольку он продлевает срок службы батареи за счет уменьшения утечки энергии во время простоя.Эта особенность делает его подходящим для устройств с батарейным питанием, особенно компактных конструкций, где эффективность энергопотребления напрямую влияет на удобство и функциональность.Для устройств, ограниченных в пространстве, таких как носимая электроника и портативные системы Интернета вещей, его оптимизированный физический профиль обеспечивает плавную интеграцию.Примечательно, что его применение в медицинских сенсорных технологиях демонстрирует его способность поддерживать расширенные рабочие циклы, уменьшая сбои, вызванные частой перезарядкой аккумуляторов.Этот регулятор эффективно сочетает в себе техническую точность с практической необходимостью минимального технического обслуживания.

• Аналоговые устройства LT3080EQ

Analog Devices LT3080EQ отличается регулируемым выходным напряжением, позволяющим выполнять точную калибровку напряжения в соответствии с различными техническими характеристиками системы.Такая адаптивность упрощает проектирование схем за счет уменьшения необходимости в дополнительных компонентах, способствует эффективной компоновке, сохраняя при этом надежную фильтрацию шума для обеспечения превосходной стабильности.Его способность подавления шума служит ключевым преимуществом в приложениях, в которых приоритетом является четкость сигнала, таких как системы усиления звука или модули связи.В ходе сложного прототипирования компонент последовательно демонстрирует свою способность сохранять целостность сигнала в высокочастотных сценариях работы, подтверждая его пригодность для электроники профессионального уровня.Благодаря такой производительности он поддерживает стремление к постоянной надежности и технологическому совершенству в требовательных сценариях использования.

Бак-конвертеры

• Техасские инструменты LM2596

Texas Instruments LM2596 обеспечивает эффективное понижающее преобразование, хорошо согласуясь с умеренными требованиями по току в различных приложениях бытовой электроники.Благодаря поддержке различных диапазонов входного напряжения он адаптируется к множеству устройств, включая телевизоры и контроллеры умного дома.LM2596 демонстрирует эксплуатационную надежность, что приводит к снижению температуры устройства и снижению требований к терморегулированию.Эти практические преимущества подчеркивают его роль как универсального решения для экономичного, но эффективного применения.Удобство использования конвертера понравится тем, кто ищет баланс между производительностью и практичным дизайном.

• Аналоговые устройства LTC3605

В Analog Devices LTC3605 используется синхронная конструкция для улучшения переходных характеристик, обеспечивая стабильность энергоемких систем, таких как серверы или среды промышленной автоматизации.Его эффективность в адаптации к резким изменениям нагрузки делает его основным компонентом в сценариях, где динамические характеристики являются определяющим фактором.Наблюдения в ходе полевых испытаний иллюстрируют его надежную работу в условиях агрессивного энергопотребления, включая робототехнические системы и контроллеры моторных приводов.LTC3605 превосходно смягчает падения и провалы напряжения во время скачков напряжения, обеспечивая стабильную подачу электроэнергии даже в условиях сильной нагрузки.Такая отказоустойчивость подтверждает его пригодность для приложений, требующих от компонентов обеспечения бесперебойной работы в критически важных условиях.

Заключение

LDO и понижающие преобразователи выполняют разные, но взаимодополняющие функции в регулировании мощности.LDO лучше всего подходят для приложений с низким уровнем шума, малой мощностью и небольшой разностью напряжений, в то время как понижающие преобразователи обеспечивают высокую эффективность для преобразования большего напряжения и более высоких нагрузок.У каждого из них есть компромиссы с точки зрения тепла, эффективности и сложности конструкции.В статье показано, что правильный выбор зависит от системных требований, таких как чувствительность к шуму, уровень мощности и ограничения по пространству.Во многих современных конструкциях сочетание обоих решений помогает достичь баланса между эффективностью и чистой, стабильной производительностью.

Часто задаваемые вопросы [FAQ]

1. В каких случаях LDO более эффективен, чем понижающий преобразователь?

LDO более эффективен, когда входное напряжение лишь немного выше выходного напряжения.В этом случае падение напряжения невелико, поэтому потери мощности невелики.Он также предпочтителен в слаботочных и чувствительных к шуму приложениях, где простота и чистый выходной сигнал имеют большее значение, чем эффективность.

2. Как рассчитать рассеиваемую мощность LDO?

Рассеиваемая мощность LDO рассчитывается с использованием падения напряжения на стабилизаторе и выходного тока.Формула: P

дисс =(Vin-Vout)×Iout.Более высокая разность напряжений или более высокий ток увеличивают теплопотери.

3. Что вызывает шум переключения в понижающих преобразователях?

Шум переключения в понижающих преобразователях вызван быстрым включением и выключением МОП-транзистора.Это создает быстрые изменения напряжения и тока, которые генерируют электромагнитные помехи и пульсации на выходе.

4. Можно ли использовать несколько LDO для повышения эффективности при длительных перепадах напряжения?

Последовательное использование нескольких LDO не повышает эффективность.Общие потери мощности остаются неизменными, поскольку падение напряжения просто распределяется по каскадам.Это может помочь с распределением тепла, но не с эффективностью.

5. Насколько важен PSRR при выборе LDO для аналоговых схем?

PSRR очень важен для аналоговых схем, поскольку показывает, насколько хорошо LDO может подавлять шум входного источника питания.Высокий PSRR обеспечивает чистый и стабильный выходной сигнал, что крайне важно для чувствительных приложений, таких как аудио, датчики и радиочастотные схемы.
