Как безопасно тестировать и разряжать конденсаторы высокого напряжения

Конденсаторы высокого напряжения могут хранить опасную энергию даже после отключения питания, поэтому безопасное тестирование, разряд, обращение и проверка имеют важное значение. В этой статье объясняются шаги тестирования конденсаторов, функции резистора разряда, инструменты для разряда, палки для короткого замыкания, средства индивидуальной защиты, причины взрывов, риски, связанные с конденсаторами микроволновых печей, типы безопасных конденсаторов, практики хранения, правила OSHA и требования IEC 60831.

Каталог

Тестирование конденсаторов высокого напряжения безопасно

Конденсатор высокого напряжения может удерживать опасный электрический заряд даже после отключения питания. Поскольку хранимая энергия может оставаться внутри конденсатора в течение нескольких минут или даже дольше, никогда не следует предполагать, что компонент безопасен для прикосновения сразу после отключения питания.

Перед началом любой проверки или измерения конденсатор должен быть полностью разряжен. После процесса разряда вольтметр должен быть подключен к клеммам, чтобы подтвердить, что оставшееся напряжение равно 0 В или находится на безопасном уровне. Этот этап проверки важен, поскольку конденсатор иногда может вернуть небольшое количество напряжения из-за диэлектрического поглощения, особенно в более крупных высоковольтных устройствах.

Пропуск этого этапа может привести к электрическому шоку, дуговому разряду, повреждению оборудования или серьезной травме.

Изоляция конденсатора перед тестированием

После разряда и подтверждения безопасности конденсатор следует отключить от цепи, когда это возможно. Тестирование конденсатора, когда он остается подключенным, может привести к вводящим в заблуждение показаниям, поскольку соседние резисторы, полупроводники и другие конденсаторы могут повлиять на измерение.

Удаление конденсатора позволяет измерителю оценить сам компонент, а не окружающую цепь. Это обеспечивает более точное представление о его фактическом состоянии.

Перед отключением компонента полезно отметить места подключения проводов или сделать вспомогательное фото. Это помогает избежать ошибок при повторной установке.

Измерение значения емкости

После изоляции конденсатора установите мультиметр на функцию измерения емкости. Надежно подключите тестовые щупы к клеммам конденсатора и дождитесь стабилизации показания. Для крупных конденсаторов может потребоваться несколько секунд, прежде чем окончательное значение появится на дисплее.

Измеренное значение емкости затем следует сравнить с номинальным значением, напечатанным на корпусе конденсатора. Большинство конденсаторов изготавливаются с указанным диапазоном допуска, поэтому небольшое отклонение от номинального значения является нормальным.

В процессе измерения избегайте касания открытых клемм или проводящих частей зондов. Даже после разрядки безопасные методы обращения должны соблюдаться на протяжении всего теста.

Пошаговая процедура тестирования конденсаторов высокой напряженности

Безопасная процедура тестирования обычно включает в себя следующие шаги:

• Полностью разрядите конденсатор.

• Проверьте разряд с помощью вольтметра.

• Отключите конденсатор от цепи.

• Установите мультиметр в режим измерения ёмкости.

• Подключите зонды к клеммам конденсатора.

• Подождите, пока показания стабилизируются.

• Сравните измеренное значение с номинальной ёмкостью.

Соблюдение шагов в правильном порядке помогает снизить риск и улучшить точность измерений.

Оценка результатов тестирования

Измерение ёмкости, которое находится в пределах заданного производителем допуска, обычно указывает на то, что конденсатор функционирует нормально.

Показание, которое значительно ниже номинального значения, может указывать на старение конденсатора, ухудшение диэлектрика или внутреннее повреждение. Ненормально высокое показание, нестабильное измерение или колеблющийся дисплей могут указывать на утечку тока, загрязнение влагой, внутренний разрыв или неисправность компонента.

Измерение ёмкости само по себе может не выявить все дефекты. В критических приложениях могут также потребоваться дополнительные испытания, такие как тестирование сопротивления изоляции, утечки тока или эквивалентного последовательного сопротивления (ESR).

На протяжении всего процесса испытаний должны использоваться изолированные инструменты, перчатки с указанием допустимого напряжения и подходящие средства индивидуальной защиты (СИЗ), когда проводятся работы с конденсаторами высокой напряженности.

Функция безопасности резистора разряда конденсатора

Конденсатор может продолжать хранить электрическую энергию даже после отключения источника питания. В схемах высокого напряжения этот сохранённый заряд может оставаться на опасном уровне и создавать риск поражения электрическим током во время проверки, обслуживания или ремонта.

Резистор разряда устанавливается для снижения этого риска. Его цель — автоматически разрядить конденсатор после отключения питания, уменьшая напряжение до безопасного уровня без необходимости ручного вмешательства.

Без пути разряда конденсатор может оставаться заряженным долгое время после отключения оборудования. Это особенно важно в источниках питания, управляющих приводах и других системах высокого напряжения, где конденсаторы могут накапливать значительное количество энергии.

Как работает резистор разряда

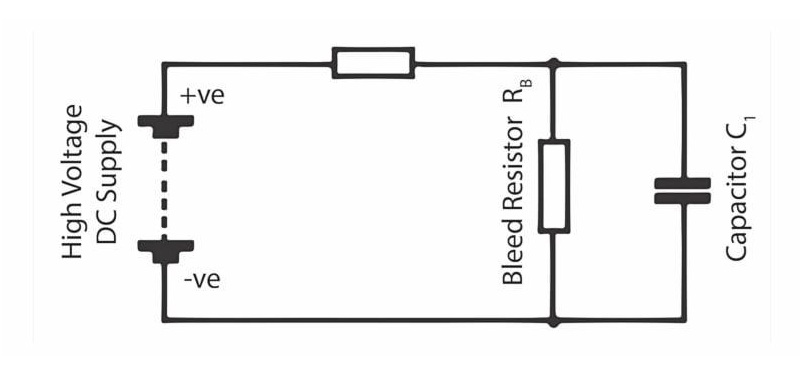

Резистор разряда подключается параллельно с конденсатором. В стандартном режиме работы только небольшой ток проходит через резистор, позволяя цепи функционировать нормально с минимальными потерями мощности.

Когда источник питания отключён, конденсатор начинает высвобождать свою накопленную энергию через резистор. Вместо того, чтобы разрядиться внезапно, напряжение постепенно уменьшается со временем. Этот контролируемый разряд помогает снизить риск поражения электрическим током и предотвращает внезапное высвобождение энергии, которое могло бы повредить компоненты.

По мере снижения напряжения на конденсаторе ток разряда также уменьшается, пока оставшееся напряжение не достигнет безопасного уровня.

Выбор правильного значения резистора

Значение сопротивления играет важную роль как в безопасности, так и в производительности цепи. Резистор с очень низким значением сопротивления может быстро разрядить конденсатор, но также может увеличить потребление мощности и вызывать ненужное тепло во время обычной работы.

Резистор с очень высоким значением сопротивления снижает потери мощности, но может оставлять конденсатор заряженным на длительный период после отключения. Это может создать проблему безопасности, когда оборудование обслуживается вскоре после отключения питания.

Поэтому резистор должен быть выбран таким образом, чтобы обеспечить баланс между безопасным временем разряда, потерями мощности и эффективностью цепи. Цель состоит в том, чтобы снизить напряжение на конденсаторе до безопасного уровня в разумные сроки, сохраняя при этом нормальную работу системы.

Проверка резистора разряда во время обслуживания

Не следует предполагать, что резистор разряда функционирует правильно на протяжении всей жизни оборудования. Тепло, старение, вибрация и электрические нагрузки могут привести к изменению его значения или полной его неисправности.

Во время обслуживания проверьте резистор на наличие признаков обесцвечивания, трещин, перегрева, ослабленных соединений или физического повреждения. Любое видимое ухудшение может указывать на то, что резистор больше не может разрядить конденсатор, как предполагалось.

Даже когда резистор разряда установлен, напряжение на конденсаторе всегда должно проверяться перед обращением с цепью.

Проверка безопасного напряжения перед касанием конденсатора

Резистор разряда предоставляет автоматический путь разряда, но не должен быть единственной мерой безопасности. Перед касанием клемм конденсатора, подключением тестового оборудования или началом работ по обслуживанию используйте вольтметр для измерения напряжения на конденсаторе.

Безопасное измерение подтверждает, что хранящийся заряд был удален. Этот последний этап проверки важен, потому что неисправный резистор, плохое соединение или поврежденная схема могут оставить конденсатор под напряжением, даже когда оборудование кажется выключенным.

По этой причине всегда проверяйте напряжение конденсатора с помощью измерителя, а не полагайтесь исключительно на разрядный резистор.

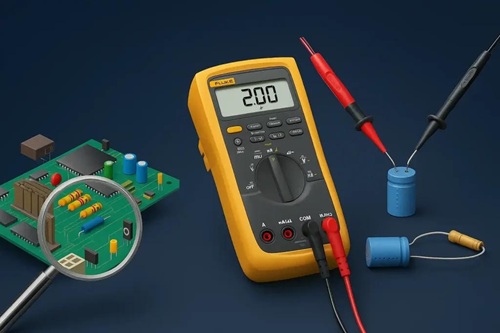

Что происходит, если вы коснетесь заряженного конденсатора?

Заряженный конденсатор хранит электрическую энергию и может мгновенно высвободить эту энергию, когда создается проводящий путь. Контакт с клеммами, открытыми проводниками или подключенными частями схемы может позволить току протекать через тело, что приводит к электрическому шоку.

Тяжесть шока зависит от нескольких факторов, включая напряжение конденсатора, хранимую энергию, ток разряда, продолжительность контакта и путь тока через тело. Более высокое напряжение и большая хранимая энергия, как правило, увеличивают риск серьезной травмы.

Поскольку конденсатор может оставаться заряженным после отключения питания, никогда не следует считать его безопасным только на основании того, что оборудование выключено.

Непосредственные эффекты контакта

Когда трогают заряженный конденсатор, хранящаяся энергия может разрядиться в течение долей секунды. Ощущение часто бывает резким и неожиданным, потому что высвобождение энергии происходит почти мгновенно при контакте.

При более низких уровнях напряжения разряд может вызвать болезненный шок, покалывание, подергивание мышц или незначительные ожоги кожи. Даже если травма выглядит небольшой, резкая реакция может заставить человека быстро отдернуть руку, потерять равновесие или удариться о ближайшее оборудование.

С увеличением напряжения и хранимой энергии эффекты становятся более серьезными. Сильные сокращения мышц могут затруднить добровольное отпускание проводника. Глубокие ожоги, повреждения нервов и травмы тканей могут возникнуть в точках, где ток входит в тело и выходит из него.

Риски, связанные с высоковольтными конденсаторами

Высоковольтные конденсаторы представляют собой гораздо большую опасность, потому что они могут передавать большое количество энергии за очень короткое время. Контакт с этими конденсаторами может вызвать серьезные ожоги, интенсивные сокращения мышц, затруднения дыхания и нарушения нормальной электрической активности сердца.

Если ток проходит через область груди, риск становится значительно более серьезным. При определенных условиях разряд может вызвать нарушения ритма сердца, фибрилляцию желудочков или остановку сердца. Эти эффекты могут возникнуть даже при минимальных видимых внешних повреждениях.

Опасность не ограничивается только электрическим шоком. Сила реакции может вызвать падение с лестниц, травмы от удара или случайный контакт с другим под напряжением оборудованием поблизости.

Почему даже небольшие конденсаторы не следует игнорировать

Многие люди ассоциируют электрические опасности только с крупными промышленными конденсаторами, но более мелкие конденсаторы также могут хранить достаточно энергии для причинения травмы. В зависимости от напряжения и значения емкости, казалось бы, небольшой компонент все равно может вызвать болезненный шок или повредить чувствительное оборудование, если разряд произойдет неожиданно.

Физический размер конденсатора не всегда указывает на то, сколько энергии он содержит. По этой причине каждый конденсатор следует рассматривать с осторожностью, пока его напряжение не будет проверено.

Безопасные практики перед работой с конденсатором

Перед тем как касаться клемм конденсатора, подключать испытательное оборудование или начинать работу по обслуживанию, конденсатор должен быть правильно разряжен с использованием подходящего метода разряда. После разряда оставшееся напряжение должно измеряться с помощью вольтметра, чтобы подтвердить, что конденсатор достиг безопасного уровня.

Этот шаг проверки важен, поскольку некоторые конденсаторы могут сохранять остаточный заряд или восстанавливать небольшое количество напряжения после разряда. Пока измеритель не подтвердит, что напряжение снижено до безопасного значения, конденсатор всегда следует рассматривать как находящийся под напряжением и потенциально опасным.

Причины взрывов высоковольтных конденсаторов

Высоковольтные конденсаторы предназначены для работы в пределах определенных электрических и экологических пределов. Когда эти пределы превышаются, внутри компонента может развиться избыточное тепло, давление или электрическое напряжение. Если внутренние материалы больше не способны выдерживать эти условия, конденсатор может разорваться, сбросить давление, загореться или взорваться.

Хотя взрывы конденсаторов относительно редки, последствия могут быть серьезными. Неисправный конденсатор может выделять горячие газы, металлические фрагменты, электролит или горючие материалы в окружающую среду. Понимание распространенных причин неисправностей может помочь снизить риск повреждения оборудования и личных травм.

Электрические причины неисправностей

Электрическое напряжение является одной из самых распространенных причин отказа конденсаторов. Применение напряжения выше номинального значения конденсатора может вызвать пробой диэлектрика. Диэлектрический материал предназначен для того, чтобы выдерживать определенное электрическое поле, и превышение этого предела может ослабить изоляцию, увеличитьLeakage current и создать локализованное повышение температуры. В тяжелых случаях диэлектрик может полностью отказать, что приведет к внутреннему короткому замыканию и быстрому накоплению давления внутри конденсатора.

Неправильная полярность является еще одной главной причиной отказа, особенно в электролитических конденсаторах. Эти конденсаторы имеют полярность и должны подключаться в соответствии с отмеченными положительными и отрицательными клеммами. Обратная полярность может вызвать химические реакции внутри конденсатора, что приведет к образованию газа и увеличению внутреннего давления. По мере увеличения давления конденсатор может набухать, выпускать газ или разрываться.

Использование неправильно заданного конденсатора может создать аналогичные проблемы. Конденсатор с недостаточным номинальным напряжением, температурным рейтингом, способностью к пульсационному току или типом конструкции может работать за пределами своих эксплуатационных характеристик. Например, конденсатор низкого напряжения, установленный в цепи с более высоким напряжением, может испытать отказ диэлектрика, в то время как конденсатор, не предназначенный для работы с высокими пульсационными токами, может перегреваться во время работы.

Чтобы снизить риск электрического отказа, конденсатор должен быть выбран в соответствии с рабочим напряжением, током, частотой, температурой и условиями окружающей среды цепи.

Термальное старение и внутренние дефекты

Температура оказывает значительное влияние на надежность и срок службы конденсатора. Чрезмерный нагрев может возникать из окружающей среды, близлежащих силовых компонентов, плохой вентиляции или высоких пульсационных токов, протекающих через конденсатор. По мере повышения температуры внутренние потери увеличиваются, а изоляционные материалы начинают быстрее разрушаться.

Длительное воздействие повышенных температур может ослабить диэлектрик, ускорить химическую деградацию и увеличить вероятность внутренних коротких замыканий. Со временем эти эффекты могут привести к образованию газа, накоплению давления и в конечном итоге к отказу конденсатора.

Природное старение также способствует деградации конденсаторов. Повторяющиеся циклы зарядки и разрядки, длительные часы работы и постоянное электрическое напряжение постепенно уменьшают прочность изоляции и общую надежность. По мере старения внутренних материалов вероятность возникновения неисправностей увеличивается.

Производственные дефекты могут создавать дополнительные риски. Небольшие дефекты внутри конденсатора могут оставаться незамеченными во время нормальной работы, но могут стать слабыми местами при электрическом или тепловом напряжении. По мере увеличения этих дефектов они могут в конечном итоге вызвать катастрофический отказ.

Поддержание надлежащего охлаждения, обеспечение достаточной вентиляции и замена стареющих конденсаторов в соответствующие сроки могут помочь снизить вероятность тепловых и связанных со старением отказов.

Предупредительные знаки перед отказом

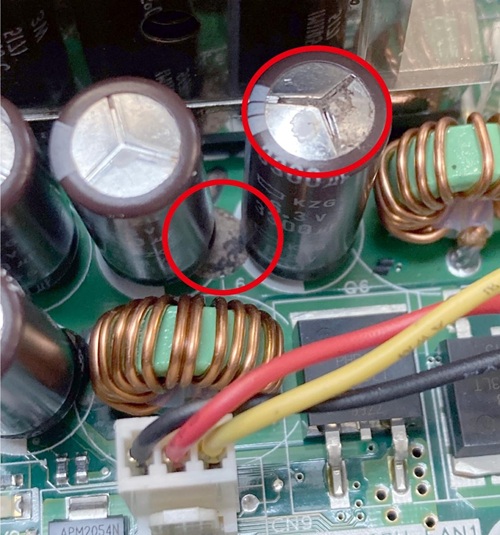

Конденсаторы часто показывают видимые предупреждающие знаки перед тем, как произойдет серьезный отказ. Регулярная проверка может помочь выявить деградацию до того, как она перерастет в разрыв, пожар или взрыв.

Общие предупреждающие знаки включают:

• Набухание или выпуклость корпуса конденсатора

• Утечка электролита вокруг уплотнений или клемм

• Трещины в корпусе или изоляции

• Обесцвечивание, вызванное перегревом

• Коррозия на клеммах или внешних поверхностях

• Поврежденные или изогнутые вентиляционные выходы безопасности

• Необычные запахи, исходящие от компонента

Любое из этих условий может указывать на внутренние повреждения, перегрев, разрушение изоляции или накопление давления. Конденсатор, показывающий признаки деградации, не должен продолжать работу без оценки.

Замена поврежденных или стареющих конденсаторов до полного отказа помогает повысить надежность системы и снизить риск повреждения оборудования, пожара или взрыва.

Методы разряда конденсатора

Высоковольтный конденсатор может сохранять опасный электрический заряд долгое время после отключения источника питания. Прежде чем выполнять проверку, испытания, диагностику или обслуживание, хранение энергии должно быть безопасно удалено.

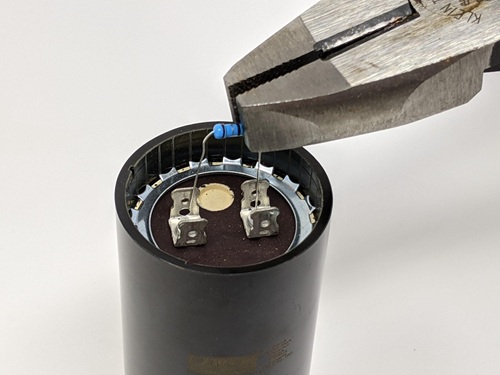

Инструмент для разряда конденсатора предназначен для этой цели. В отличие от прямого короткого замыкания клемм, инструмент разряда контролирует выделение накопленной энергии путем ограничения тока разряда. Это помогает предотвратить искры, образование дуги, повреждение клемм и ненужное напряжение на конденсаторе и окружающих компонентах.

Прямое соединение клемм с помощью провода или металлического объекта не рекомендуется, так как внезапное высвобождение энергии может повредить оборудование и создать серьезную опасность для безопасности.

Выбор правильного инструмента для разряда

Инструмент для разрядки должен быть правильно оценен для конденсатора, который обслуживается. Использование инструмента с недостаточными значениями напряжения или изоляции может создать дополнительные риски и может помешать правильной разрядке конденсатора.

При выборе инструмента для разрядки следует учитывать несколько факторов:

• Номинальное напряжение должно превышать максимальное рабочее напряжение конденсатора.

• Разрядное сопротивление должно быть подходящим для ёмкости конденсатора и накопленной энергии.

• Ручки, кабели и соединители должны иметь изоляцию, предназначенную для высоковольтных применений.

• Встроенный индикатор напряжения или индикатор состояния разрядки может предоставить дополнительное подтверждение в процессе разрядки.

Использование правильно оцененного инструмента для разрядки помогает обеспечить, что накопленная энергия удаляется контролируемым и предсказуемым образом.

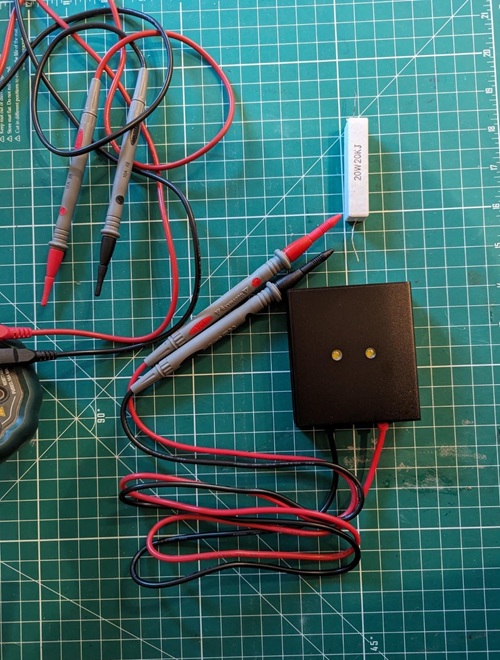

Процедура безопасной разрядки

Перед началом процесса разрядки полностью изолируйте оборудование от всех источников питания. Выключите систему, отключите входное питание и следуйте применимым процедурам блокировки и маркировки. Даже после отключения питания конденсатор все еще следует рассматривать как полностью заряженный.

Проверьте конденсатор, проводку и окружающую территорию на наличие поврежденной изоляции, обнаженных проводников, слабых соединений или признаков выхода конденсатора из строя. Выявление потенциальных опасностей заранее помогает уменьшить риски во время процедуры разрядки.

После подтверждения того, что система изолирована, подключите инструмент для разрядки к клеммам конденсатора. Убедитесь, что соединение надежное и остается на месте на протяжении всего процесса. Накопленная энергия начнет течь через внутреннее сопротивление инструмента, в результате чего напряжение конденсатора будет постепенно снижаться, а не мгновенно.

Если инструмент для разрядки включает индикатор напряжения, следите за ним до тех пор, пока отображаемое напряжение не достигнет безопасного уровня. Более крупные конденсаторы могут потребовать дополнительного времени, так как они могут хранить значительно больше энергии.

После завершения процесса разрядки используйте правильно оцененный мультиметр, чтобы измерить напряжение напрямую на клеммах конденсатора. Подтвердите, что остаточное напряжение равно 0 В или находится в пределах безопасного предела, указанного для оборудования.

Этот шаг проверки является необходимым, так как слабые соединения, поврежденные инструменты для разрядки, сбои в разрядных путях или неправильные значения резисторов могут оставить остаточное напряжение внутри конденсатора. Конденсатор никогда не следует считать безопасным, пока напряжение не было измерено и подтверждено.

Безопасное обращение после разрядки

После подтверждения того, что конденсатор достиг безопасного уровня напряжения, с ним можно обращаться более безопасно для тестирования, инспекции, замены или обслуживания. Даже на этом этапе следует продолжать использовать изолированные инструменты и соответствующие средства индивидуальной защиты.

Некоторые большие конденсаторы могут испытывать диэлектрическую абсорбцию, что приводит к повторному появлению небольшого количества напряжения после разрядки. Если работы по обслуживанию задерживаются, напряжение следует проверить снова перед обращением с компонентом.

Самый безопасный подход — придерживаться одной и той же процедуры каждый раз: изолировать источник питания, разрядить конденсатор с помощью подходящего инструмента, проверить напряжение с помощью измерителя и только затем начать работы.

Использование штанг для короткого замыкания конденсаторов с соблюдением мер безопасности

Штанги для короткого замыкания конденсаторов, также известные как разрядные штанги или заземляющие штанги, обычно используются для разрядки больших высоковольтных конденсаторов, находящихся на подстанциях, в промышленном оборудовании, в системах распределения электроэнергии и в банках конденсаторов. Эти инструменты обеспечивают безопасный путь разрядки, позволяя персоналу оставаться на безопасном расстоянии от обесточенных компонентов.

Поскольку большие конденсаторы могут хранить значительное количество энергии, правильное использование штанги для короткого замыкания крайне важно перед началом инспекции, тестирования или обслуживания.

Цель и компоненты

Основная цель штанги для короткого замыкания конденсатора — безопасно передать накопленную электрическую энергию от конденсатора на землю. Инструмент обеспечивает контролируемый путь разрядки, помогая снизить риск случайного контакта с живыми проводниками.

Типичная штанга для короткого замыкания состоит из трех основных компонентов:

• Длинной изолированной штанги, которая обеспечивает безопасное рабочее расстояние.

• Заземляющего зажима, который подключается к утвержденному заземлению.

• Кондуктивной разрядной головки, которая контактирует с клеммами конденсатора.

Изолированная штанга помогает сохранять расстояние от опасных напряжений, в то время как заземляющий зажим и разрядная головка создают путь для безопасного рассеяния накопленной энергии. Перед использованием все компоненты должны быть проверены на наличие трещин, загрязнений, коррозии, слабых соединений или других признаков повреждения.

Пошаговая процедура с использованием штанги для короткого замыкания

Перед использованием короткозамыкателя отключите оборудование и убедитесь, что все источники питания изолированы. Проверьте банка конденсаторов, проводку и окружающее оборудование на наличие поврежденной изоляции, слабых соединений, перегрева или других небезопасных условий.

Проверьте также короткозамыкатель. Убедитесь, что изолированный стержень чистый и не поврежден, а заземляющий кабель и зажим надежно закреплены.

Зажим заземления всегда должен быть подключен первым. Присоедините его к проверенной заземляющей точке или одобренному заземлению перед тем, как подойти к клеммам конденсатора. Надежное заземляющее соединение необходимо, так как оно обеспечивает путь для разряда накопленной энергии.

Как только заземляющее соединение установлено, осторожно прикоснитесь головкой разряда к клемме конденсатора. В зависимости от конфигурации конденсатора может потребоваться зацепить несколько клемм, чтобы полностью удалить накопленный заряд.

Когда головка разряда устанавливает контакт, накопленная энергия начинает течь через заземляющий путь. В системах с большим количеством накопленной энергии может возникнуть видимая искра или слышимый звук разряда. Поддерживайте контакт достаточно долго, чтобы напряжение полностью уменьшилось.

После процедуры разряда снимите короткозамкатель и используйте мультиметр, чтобы измерить напряжение непосредственно на клеммах конденсатора. Подтвердите, что оставшееся напряжение составляет 0 В или находится в пределах указанного безопасного предела.

Проверка напряжения остается важной, так как поврежденные заземляющие соединения, неисправности оборудования или неполный разряд могут оставить остаточный заряд внутри конденсатора.

Важные соображения по безопасности

Короткозамыкатель является важным инструментом для разряда, но он никогда не должен быть единственным методом, используемым для определения, безопасен ли конденсатор. Измерение напряжения с помощью правильно калиброванного прибора всегда должно происходить после процесса разряда.

Большие конденсаторы также могут развивать небольшое восстановление напряжения из-за диэлектрической абсорбции. Если между разрядом и обслуживанием возникает задержка, напряжение следует проверить снова перед тем, как касаться компонента.

Последовательность безопасности помогает снизить риск: отключите оборудование, подключите зажим заземления, разрядите конденсатор, проверьте напряжение, а затем начните работы по обслуживанию. Следование одной и той же процедуре каждый раз помогает улучшить безопасность и снизить вероятность случайного контакта с накопленной энергией.

Личная защитная экипировка (PPE)

Работа с высоковольтными конденсаторами подвергает персонал таким опасностям, как электрический удар, дуговой всплеск, ожоги, искры и летящие обломки от разрушения компонентов. Даже после отключения питания конденсаторы могут сохранять достаточно накопленной энергии, чтобы причинить серьезные травмы, если не соблюдать надлежащие меры предосторожности.

Личная защитная экипировка (PPE) обеспечивает дополнительный уровень защиты во время проверки, тестирования, разрядных процедур, установки и обслуживания. Хотя PPE не может исключить электрические опасности, она может существенно снизить степень травм, если используется вместе с надлежащими процедурами безопасности.

Основные требования к PPE

Для работы с высоковольтными конденсаторами обычно требуется несколько типов PPE. Каждый элемент выполняет специфическую защитную функцию и должен быть выбран в зависимости от уровня напряжения, уровня энергии и рабочей среды.

Изолированные перчатки помогают предотвратить прохождение электрического тока через руки при случайном контакте. Перчатки должны быть рассчитаны на напряжение оборудования и регулярно проверяться на наличие порезов, проколов, трещин, абразивов или признаков старения. Кожаные защитные перчатки часто носят поверх изолированных перчаток, чтобы уменьшить механические повреждения.

Защита для глаз и лица важна, потому что электрические неисправности могут производить искры, расплавленные частицы и летящие обломки. Защитные очки обеспечивают базовую защиту, в то время как щиты для лица предлагают дополнительное покрытие в зонах, где возможны опасности дугового всплеска или разрыв конденсаторов.

Одежда, устойчивая к огню (FR), помогает снизить вероятность ожогов во время электрических неисправностей. Эти изделия предназначены для сопротивления воспламенению и ограничения теплопередачи к коже. Одежда должна полностью покрывать открытые участки и оставаться свободной от чрезмерного износа или загрязнений.

Изолированные инструменты уменьшают вероятность случайного контакта с под напряжением проводниками. Изоляция инструментов должна регулярно проверяться, а любые поврежденные инструменты должны быть немедленно выведены из эксплуатации.

Диэлектрическая защитная обувь помогает снизить вероятность прохождения тока через тело к земле. Эта защита особенно важна на подстанциях, в промышленных предприятиях, электрошкафах и других средах с высоким напряжением.

Проверка и обслуживание PPE

Защитное оборудование должно проверяться перед каждой задачей. Краткая проверка может выявить повреждения, которые могут поставить под угрозу безопасность во время электрических работ.

Перчатки следует проверять на наличие физических дефектов и износа. Защитные очки и лицевые экраны должны проверяться на наличие трещин, царапин или повреждений, которые могут повлиять на видимость или защиту. Одежда, сопротивляющаяся огню, должна проверяться на наличие разрывов, ожогов, загрязнений или чрезмерного износа. Изолированные инструменты и средства индивидуальной защиты для ног также следует проверять, чтобы гарантировать, что они остаются в надлежащем состоянии.

Любые СИЗ (средства индивидуальной защиты), показывающие признаки износа, должны быть немедленно заменены. Полагание на поврежденное защитное оборудование может создать ложное чувство безопасности, оставляя персонал подверженным электрическим опасностям.

СИЗ в рамках комплексной программы безопасности

СИЗ никогда не должны рассматриваться как замена безопасным рабочим практикам. Перед началом работы оборудование должно быть обесточено, конденсаторы должны быть правильно разряжены, и напряжение должно быть проверено с помощью подходящего измерителя.

Самый безопасный подход сочетает в себе СИЗ, процедуры блокировки и размещения ярлыков, проверку напряжения, методы разряда и установленные практики электрической безопасности. Использование этих защитных мер вместе помогает снизить общий риск, связанный с работой с высоковольтными конденсаторами.

Меры предосторожности при работе с конденсаторами микроволновых печей

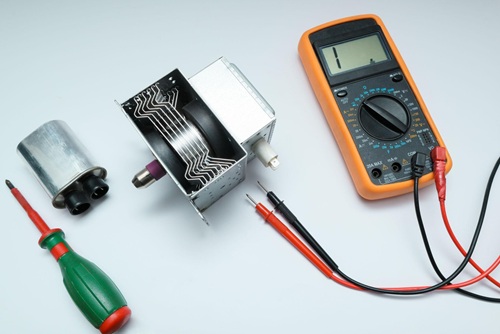

Микроволновые печи содержат высоковольтный конденсатор, который является частью схемы питания магнетрона. Этот конденсатор может сохранять опасный электрический заряд даже после того, как микроволновая печь была отключена от сети.

В отличие от многих бытовых компонентов, которые становятся безопасными вскоре после отключения питания, конденсатор микроволновой печи может оставаться под напряжением в течение значительного времени. Контакт с выводами конденсатора или другими высоковольтными компонентами может привести к сильному электрическому шоку. По этой причине каждый конденсатор микроволновой печи следует рассматривать как находящийся под напряжением до завершения соответствующих процедур разряда и проверки напряжения.

Почему конденсаторы микроволновых печей опасны

Конденсаторы микроволновых печей работают на высоких уровнях напряжения и способны хранить значительные объемы электрической энергии. Даже когда устройство отключено от источника питания, сохраненный заряд может оставаться внутри конденсатора.

Опасность не ограничивается только самим конденсатором. Другие компоненты в высоковольтной цепи микроволновой печи также могут представлять электрические риски. Из-за сочетания высокого напряжения и накопленной энергии неправильное обслуживание может привести к серьезным травмам или смерти.

Процедура безопасного разряда и проверки

Перед открытием корпуса микроволновой печи отключите сетевой шнур от электрической розетки. Это исключает внешний источник питания и предотвращает случайное включение во время обслуживания.

После отключения микроволновой печи подождите несколько минут перед доступом к внутренним компонентам. Хотя некоторый накопленный заряд может уменьшиться за это время, период ожидания никогда не должен рассматриваться как полный метод разряда.

Найдите высоковольтный конденсатор и определите его выводы. С помощью правильно оцененного инструмента для разряда создайте контролируемый путь разряда между выводами и позвольте достаточное время для рассеивания накопленной энергии. Прямой контакт с выводами конденсатора следует избегать на протяжении всей процедуры.

После завершения процесса разряда используйте мультиметр, установленный на соответствующий диапазон напряжения, и измеряйте непосредственно между выводами конденсатора. Подтвердите, что напряжение упало до 0 В или другого указанного безопасного уровня.

Проверка напряжения необходима, потому что поврежденные инструменты для разряда, плохие соединения или неисправности конденсатора могут оставить остаточный заряд внутри компонента. Конденсатор микроволновой печи никогда не должен считаться безопасным до тех пор, пока напряжение не будет измерено и подтверждено.

Дополнительные практики безопасности

При работе внутри микроволновой печи правило одной руки может обеспечить дополнительный уровень защиты. Когда это возможно, держите одну руку подальше от проводящих поверхностей и внутренних электрических компонентов. Эта практика помогает снизить вероятность создания пути тока через грудь в случае случайного контакта.

Рабочая зона должна оставаться чистой, сухой и свободной от ненужных проводящих предметов. Кольца, часы, ювелирные изделия и другие металлические аксессуары должны быть удалены перед началом обслуживания. Изолированные инструменты должны быть проверены перед использованием, и должно быть достаточно освещения для четкой идентификации проводки и высоковольтных компонентов.

Поскольку высоковольтные цепи микроволновых печей представляют собой значительные опасности, обслуживание должно выполняться только квалифицированными лицами, которые понимают процедуры разряда конденсаторов, практики проверки напряжения и принципы электрической безопасности. Следование последовательному процессу отключения устройства, разряда конденсатора, проверки напряжения и начала сервисных работ помогает снизить риски и повысить безопасность.

X и Y Справочные конденсаторы объяснены

Электронное оборудование, подключенное непосредственно к сети переменного тока, подвергается скачкам напряжения, электрическому шуму и аварийным условиям, которые стандартные конденсаторы могут не в состоянии безопасно выдержать. Чтобы справиться с этими условиями, в цепях с питанием от сети используются специализированные безопасные конденсаторы.

В отличие от обычных конденсаторов, безопасные конденсаторы разработаны и протестированы с соблюдением строгих стандартов безопасности. Их конструкция позволяет им надежно работать в нормальных условиях, обеспечивая предсказуемые характеристики отказа, которые помогают снизить риск электрического удара, пожара и повреждения оборудования.

Понимание различий между X и Y конденсаторами

Безопасные конденсаторы в основном делятся на две категории: X конденсаторы и Y конденсаторы. Хотя оба используются для подавления электромагнитных помех (EMI), они выполняют разные функции и устанавливаются в различных местах цепи.

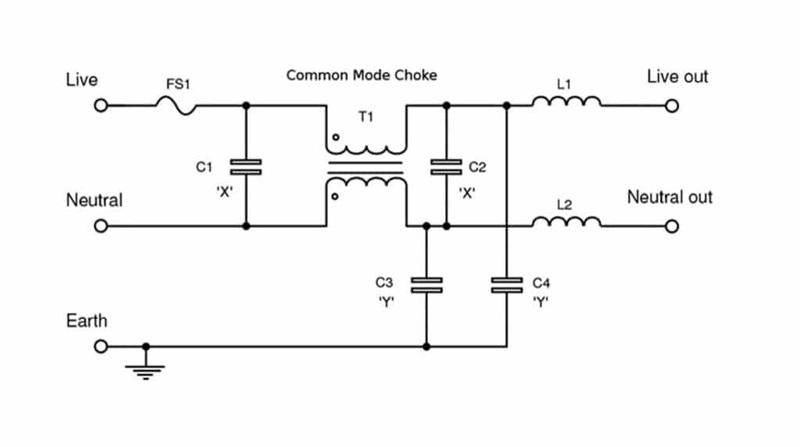

X конденсаторы подключаются между фазой (напряжением) и нейтральным проводником. Их основная цель — подавление дифференциального шума, который появляется на линиях электропередач. Они помогают снизить помехи, создаваемые переключающими устройствами, моторами и другими электрическими нагрузками.

Y конденсаторы подключаются между фазой и землей, нейтралью и землей, или между проводящими частями и корпусом оборудования. Их основная цель — подавление общего шума. Поскольку эти конденсаторы подключены к доступным заземленным структурам, они должны соответствовать более строгим требованиям к изоляции и безопасности.

Поведение при отказе двух типов конденсаторов также отличается. X конденсаторы предназначены для того, чтобы выдерживать нагрузки, связанные с сетью, минимизируя риск пожара. Y конденсаторы разработаны с целью минимизации возможности опасного тока, достигающего открытых металлических частей в случае возникновения неисправности.

Выбор правильного безопасного конденсатора

Хотя X и Y конденсаторы могут выглядеть подобными, они не взаимозаменяемы. Каждый тип создан для конкретного места и функции безопасности в цепи.

Установка X конденсатора там, где требуется Y конденсатор, может снизить защиту от электрического удара. И наоборот, замена X конденсатора на Y конденсатор может увеличить затраты и изменить работу цепи без обеспечения необходимой функциональности.

При замене безопасного конденсатора замена должна соответствовать оригинальному типу конденсатора, категории безопасности, номинальному напряжению и требованиям приложения.

Почему стандартные конденсаторы не могут заменить безопасные конденсаторы

Стандартные конденсаторы никогда не должны заменять X или Y безопасные конденсаторы в оборудовании с питанием от сети. Обычные конденсаторы не предусмотрены для выдерживания скачков напряжения, требований к изоляции и условий неисправности, с которыми обычно сталкиваются в системах переменного тока.

Безопасные конденсаторы проходят специализированные испытания для проверки их поведения в ненормальных условиях работы. Эти испытания помогают обеспечить предсказуемое поведение при воздействии скачков напряжения, электрического стресса и длительной эксплуатации.

Использование правильного безопасного конденсатора помогает поддерживать электрическую безопасность, соблюдение нормативных требований, эффективность подавления шума и надежность оборудования в долгосрочной перспективе.

Хранение безопасных конденсаторов

Правильное хранение помогает поддерживать безопасность, производительность и надежность высоковольтных конденсаторов. Условия окружающей среды могут постепенно оказывать влияние на внутренние материалы, даже когда конденсатор не находится в эксплуатации.

Воздействие тепла, влаги, загрязнений или физического повреждения может ускорить старение, снизить электрическую производительность и увеличить вероятность повреждения при последующем возвращении конденсатора в эксплуатацию.

Требования к хранению в окружающей среде

Высоковольтные конденсаторы следует хранить в чистой, сухой, контролируемой по температуре среде. Стабильные условия хранения помогают защитить диэлектрические материалы, изоляционные системы, клеммы и внутренние компоненты от ненужных нагрузок.

Чрезмерное тепло может ускорить химическое разрушение и сократить срок службы. Высокая влажность может способствовать коррозии, проникновению влаги и ухудшению изоляции. Пыль, грязь, масло и химические загрязнения могут накапливаться на поверхности конденсаторов и создавать проводящие пути, которые влияют на показатели изоляции.

Для длительного хранения температура и влажность должны оставаться в пределах допустимых значений, указанных производителем. Поддержание чистоты окружающей среды помогает сохранить состояние конденсаторов и минимизировать подготовительные работы перед установкой.

Предотвращение физических и электрических опасностей

Конденсаторы следует защищать от ударов, вибрации и механических повреждений во время хранения и транспортировки. При возможности они должны оставаться в своей оригинальной упаковке или помещаться в подходящие защитные контейнеры.

Урон конденсаторов, неправильная укладка или размещение тяжелых предметов сверху могут вызвать скрытое внутреннее повреждение, которое может стать очевидным только после запуска конденсатора в работу.

Всякий раз, когда это возможно, конденсаторы должны храниться в полностью разряженном состоянии. Перед хранением необходимо убедиться, что напряжение снижено до безопасного уровня. Во время периодических проверок напряжение может снова проверяться, чтобы подтвердить, что неожиданная зарядка не осталась.

Если конденсатор должен храниться с оставшимся зарядом, он должен быть четко помечен, изолирован от несанкционированного доступа и храниться в безопасном месте. Предупредительные знаки должны указывать на наличие накопленной энергии и любые особые требования к обращению.

Проверка перед повторным вводом в эксплуатацию

Прежде чем устанавливать хранимый конденсатор, проведите тщательную проверку на наличие признаков повреждения, загрязнения, коррозии, утечек, набухания, трещин в корпусах или ухудшения изоляции.

Клеммы, крепёжные детали и изоляционные поверхности также следует осмотреть, чтобы убедиться, что конденсатор остается подходящим для эксплуатации. Если будет обнаружено какое-либо аномальное состояние, необходимо оценить конденсатор перед его повторным вводом в эксплуатацию.

Правильное хранение, регулярная проверка и аккуратное обращение помогают обеспечить безопасность и надежность конденсаторов высокого напряжения на протяжении всего их срока службы.

Требования к безопасности OSHA

Конденсаторы высокого напряжения могут оставаться опасными даже после отключения электроэнергии. Поскольку накопленная энергия может еще присутствовать, на рабочем месте необходимы процедуры безопасности для защиты персонала во время установки, тестирования, технического обслуживания и ремонтных работ.

Управление по охране труда и здоровья (OSHA) предоставляет требования к безопасности, которые помогают снизить риск электрического удара, инцидентов дугового разряда, ожогов и случайной подачей энергии.

Процедуры блокировки и этикетирования

Процедуры блокировки и этикетирования (LOTO) являются одними из самых важных практик безопасности OSHA. Прежде чем начнется обслуживание, все источники энергии, подключенные к оборудованию, должны быть идентифицированы, изолированы и закреплены.

После отключения питания должно быть установлено устройство блокировки, чтобы предотвратить случайное повторное подключение. Затем должно быть прикреплено предупреждающее ярлык, чтобы указать, что работы по техническому обслуживанию находятся в процессе и что оборудование не должно быть под напряжением.

Применение процедур блокировки и этикетирования перед разрядкой или проверкой конденсатора помогает предотвратить неожиданный запуск и защищает персонал от воздействия опасной энергии.

Проверка разрядки и безопасные методы работы

Отключение электрической энергии не устраняет автоматически опасности, связанные с конденсаторами. Накопленная энергия может оставаться внутри конденсатора длительное время после отключения.

После изоляции системы конденсаторы должны быть разряжены с использованием утвержденного метода. Оставшееся напряжение должно быть измерено с использованием правильно калиброванного прибора, чтобы подтвердить, что накопленная энергия была удалена.

Во время тестирования и технического обслуживания следует использовать только инструменты и оборудование, соответствующие уровню напряжения. Изолированные инструменты должны регулярно проверяться и удаляться из эксплуатации в случае обнаружения повреждений.

Рабочие зоны также должны быть четко контролируемы с помощью предупреждающих знаков, барьеров, зон с ограниченным доступом и других средств безопасности. Эти меры помогают предотвратить доступ несанкционированного персонала в зоны, где могут присутствовать электрические опасности.

Обучение, защита от дугового разряда и СИЗ

Работы с конденсаторами высокого напряжения должны выполняться только хорошо подготовленным персоналом, который понимает электрические опасности, процедуры разрядки, требования к блокировке и этикетированию, процедуры экстренной реакции и выбор СИЗ.

Опасности дугового разряда должны быть оценены перед началом работы. В зависимости от уровня риска защищающее оборудование может включать одежду с защитой от дугового разряда, изолированные перчатки, щитки для лица, защитные каски и другие специализированные электрические СИЗ.

Требования OSHA наиболее эффективны, когда интегрированы в последовательный рабочий процесс. Типичная последовательность включает обесточивание оборудования, применение процедур блокировки и этикетирования, разрядку конденсаторов, проверку напряжения, инспекцию СИЗ и инструментов, а затем начало ремонтных работ.

Требования безопасности IEC 60831

IEC 60831 является международным стандартом, который устанавливает требования к безопасности, производительности и испытаниям для стационарных электроэнергетических конденсаторов, используемых в системах переменного тока с номинальным напряжением до 1000 В. Стандарт помогает обеспечить безопасную и надежную работу конденсаторов на протяжении всего их срока службы.

Энергетические конденсаторы, используемые в системах коррекции коэффициента мощности, промышленных сетях и распределительном оборудовании, часто подвергаются электрическим нагрузкам, температурным колебаниям и длительным рабочим часам. IEC 60831 предоставляет рекомендации, которые помогают улучшить безопасность, надежность и долгосрочную производительность.

Ключевые требования безопасности IEC 60831

IEC 60831 охватывает несколько критически важных аспектов безопасности и производительности конденсаторов. Эти требования помогают снизить риск перегрева, разрыва, электрических сбоев и небезопасных эксплуатационных условий.

Стандарт охватывает:

• Системы защиты от избыточного давления

• Требования к разряду конденсаторов

• Классификации температуры

• Проверка диэлектрической прочности

• Испытания на долговечность и надежность

Многие конденсаторы включают устройства защиты от избыточного давления, которые отключают конденсатор, когда возникает чрезмерное внутреннее давление. Это помогает снизить риск разрыва, возгорания и повреждения оборудования, вызванного внутренними неисправностями.

Стандарт также содержит требования к разряду, которые помогают снизить сохраняемое напряжение до безопасных уровней после отключения конденсатора от источника питания. Эти требования помогают минимизировать опасности поражения электрическим током во время инспекции и обслуживания.

Температура, диэлектрическая прочность и испытания на надежность

Температура оказывает значительное влияние на срок службы и характеристики конденсаторов. IEC 60831 определяет температурные категории, которые устанавливают окружающие условия, при которых конденсатор может безопасно работать.

Стандарт также требует испытания диэлектрической прочности для проверки того, что изолирующая система может выдерживать высокое напряжение без пробоя. Успешное тестирование демонстрирует, что диэлектрик может поддерживать безопасное расстояние между проводящими элементами в нормальных условиях эксплуатации.

Для оценки долговечности конденсаторы подвергаются испытаниям на долговечность и надежность. Эти испытания симулируют рабочие условия, связанные с напряжением, воздействием температуры и длительными периодами эксплуатации. Результаты помогают подтвердить, что конденсатор может обеспечивать приемлемую производительность на протяжении всего ожидаемого срока службы.

Почему важна соблюдение IEC 60831

Соблюдение IEC 60831 обеспечивает уверенность в том, что конденсатор был разработан и протестирован в соответствии с международно признанными требованиями. Соблюдение стандарта помогает улучшить электрическую безопасность, операционную надежность и защиту оборудования.

Для производителей и проектировщиков оборудования стандарт предоставляет рекомендации по разработке продуктов и выбору конденсаторов. Для монтажников и обслуживающего персонала он устанавливает ожидания по безопасной эксплуатации и долгосрочной производительности.

Обращаясь к безопасности разряда, защите от избыточного давления, целостности изоляции, температурным пределам и долговечности, IEC 60831 играет важную роль в поддержке безопасного использования силовых конденсаторов в современных системах переменного тока.

Заключение

Безопасность конденсаторов высокого напряжения зависит от тщательного разряда, проверки напряжения, правильных инструментов, корректных СИЗ и строгих процедур обращения. Испытания не должны начинаться, пока не будет подтверждено, что сохраняемая энергия безопасна. Понимание причин отказов, проверка резисторов разряда, выбор безопасных конденсаторов и необходимые стандарты помогают снизить риски поражения электрическим током, возгорания, взрыва и повреждения оборудования.

Часто задаваемые вопросы [FAQ]

1. Почему необходимо измерять напряжение конденсатора после его разряда?

Даже после использования резистора разряда или инструмента для разряда, конденсатор может все еще сохранять некоторое напряжение из-за отказа компонентов, плохих соединений или диэлектрического поглощения. Измерение напряжения с помощью правильно отрегулированного измерителя подтверждает, что сохраняемая энергия была уменьшена до безопасного уровня перед обращением, что помогает предотвратить электрические удары и повреждение оборудования.

2. Что следует учитывать при выборе резистора разряда для конденсатора?

Резистор разряда должен разряжать конденсатор в разумные сроки, минимизируя потери энергии во время нормальной работы. Если сопротивление слишком низкое, оно расходует энергию и выделяет тепло. Если оно слишком высокое, конденсатор может оставаться заряженным слишком долго и создавать опасность после отключения.

3. Почему конденсаторы высокого напряжения могут терпеть неудачу или взрываться?

Конденсаторы высокого напряжения могут выходить из строя из-за перенапряжения, чрезмерного нагрева, обращенной полярности, старения, производственных дефектов или неправильного выбора компонентов. Эти условия могут повредить диэлектрический материал, создать внутреннее давление и в конечном итоге привести к тому, что конденсатор будет выпускаться, разрываться или взрываться, если напряжение станет слишком высоким.

4. Почему стандартные конденсаторы не могут заменить конденсаторы безопасности X и Y?

Конденсаторы безопасности X и Y специально разработаны и протестированы для выдерживания скачков напряжения сети и условий неисправностей. Стандартные конденсаторы не обеспечивают тот же уровень изоляции, безопасности или предсказуемого поведения отказов, что делает их неподходящими и потенциально опасными для применения фильтров переменного тока.

5. Как стандарты безопасности помогают снизить риски при работе с конденсаторами высокого напряжения?

Стандарты безопасности, такие как требования OSHA и руководящие принципы IEC 60831, устанавливают процедуры для проектирования конденсаторов, испытаний, разряда, обслуживания, использования СИЗ и проверки напряжения. Соблюдение этих стандартов помогает улучшить надежность оборудования и снижает риск электрических ударов, инцидентов дуговой вспышки и аварий, связанных с конденсаторами.
