Как проверить транзистор 2073 с помощью цифрового мультиметра дома

Транзистор 2073 может повлиять на всю схему, если он выходит из строя или его выводы подключены неправильно. Сначала проверив его, вы сможете определить, здоров ли транзистор или уже поврежден, прежде чем установить его или заменить другие детали. Проверка транзистора с помощью цифрового мультиметра также может предотвратить ненужные ремонты и защитить другие компоненты, подключенные к схеме. В этом руководстве вы узнаете, как пошагово проверить транзистор 2073 с помощью цифрового мультиметра, включая правильную настройку, определение выводов, проверку неисправностей и советы по безопасности.

Каталог

Необходимые инструменты для тестирования

Прежде чем проверять транзистор 2073, вам понадобятся несколько основных инструментов, чтобы сделать тестирование более безопасным и точным. Эти инструменты помогут вам определить выводы транзистора, проверить внутренние переходы и избежать неверных показаний во время тестирования.

Цифровой мультиметр

Цифровой мультиметр является основным инструментом, используемым для тестирования транзистора 2073 дома. Он позволяет вам проверить сопротивление, непрерывность и падение напряжения диода между выводами транзистора. Для тестирования выводов режим диода является самым удобным, потому что он помогает вам найти базу, коллектор и эмиттер, проверяя, как проводятся внутренние переходы.

Выберите мультиметр с режимом диода, режимом сопротивления, четким дисплеем и прочными щупами. Чистые и стабильные щупы важны, потому что плохой контакт может давать нестабильные показания. Некоторые мультиметры также имеют разъем для тестирования транзисторов, но обычных щупов по-прежнему достаточно, если вы знаете правильные шаги тестирования.

Технические характеристики или справочник по выводам

Технические характеристики или надежный справочник по выводам помогает подтвердить правильное расположение выводов транзистора 2073. Даже если мультиметр может помочь определить выводы, технические характеристики дают более четкую информацию, особенно потому, что некоторые версии транзисторов могут иметь разные макеты в зависимости от производителя.

Использование технических характеристик вместе с вашим мультиметром делает тест более надежным. После измерения падения напряжения между выводами сравните свои результаты со справочником по выводам, прежде чем устанавливать транзистор в схему. Это помогает предотвратить ошибки в проводке, перегрев и сбой схемы.

Антистатические мероприятия и меры безопасности

Перед тестированием транзистора всегда отключайте питание и отключайте цепь от источника питания. Если транзистор все еще подключен к плате, сначала разрядите рядом расположенные конденсаторы, так как накопленное напряжение может повредить компонент или мультиметр.

Также следует избегать чрезмерного соприкосновения с выводами транзистора, особенно если вы работаете с чувствительными электронными частями. Статическое электричество, грязные выводы или случайные короткие замыкания могут повлиять на результат теста или повредить близлежащие компоненты. Сохранение рабочего места в чистоте и использование изолированных щупов помогает сделать процесс тестирования более безопасным.

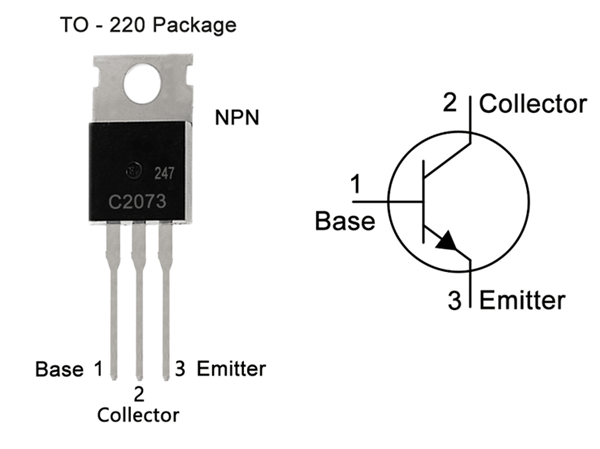

Понимание выводов транзистора 2073

Транзистор 2073 обычно имеет три выводa:

• База (B)

• Коллектор (C)

• Эмиттер (E)

Эти контакты должны быть правильно подключены в цепи. Неправильные подключения контактов могут привести к перегреву, слабому усилению, отсутствию переключающей операции или выходу транзистора из строя.

Во многих версиях упаковки TO-220 расположение контактов часто рассматривается с лицевой стороны транзистора с текстом, напечатанным к вам. Однако некоторые производители могут использовать разные расположения контактов, поэтому перед установкой необходимо проверить.

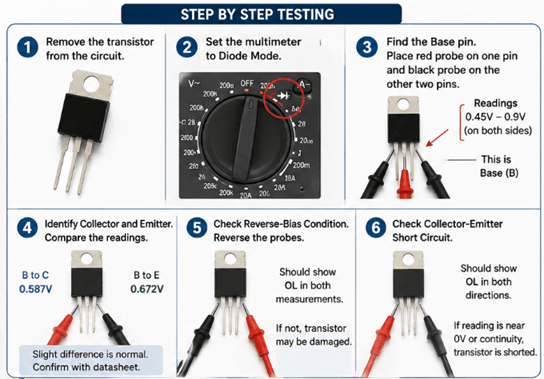

Как проверить транзистор 2073 с помощью цифрового мультиметра

Удалите транзистор из цепи

Для точного тестирования сначала удалите транзистор 2073 с печатной платы. Если вы будете тестировать его, когда он все еще подключен, рядом стоящие резисторы, конденсаторы, диоды или катушки могут повлиять на показания. Это может сделать хороший транзистор для неисправного или повредить транзистор, выглядящий нормально.

Используйте паяльник осторожно и избегайте слишком высокой температуры на контактах транзистора. После удаления транзистора очистите выводы, чтобы щупы мультиметра могли правильно касаться металлических контактов. Плохое соединение щупа также может вызвать нестабильные или ложные показания.

Установите мультиметр в режим диода

Поверните селектор мультиметра в режим диода. Эта настройка обычно обозначается символом диода. Режим диода лучше режима сопротивления, потому что он напрямую проверяет прямое падение напряжения полупроводниковых переходов.

Здоровый кремниевый транзистор обычно показывает прямое падение напряжения около 0.45V до 0.9V, когда переход находится в прямом смещении. Точное значение может варьироваться в зависимости от состояния транзистора, температуры и модели мультиметра.

Перед тестированием вы можете коснуться двух щупов вместе, чтобы проверить, правильно ли мультиметр реагирует. Это помогает подтвердить, что щупы и прибор работают, прежде чем вы протестируете транзистор.

Найдите базовый контакт

Начните с того, что поместите красный щуп на один контакт транзистора. Затем прикоснитесь черным щупом к другим двум контактам по одному разу. Если оба показания показывают около 0.45V до 0.9V, контакт, подключенный к красному щупу, скорее всего, является базовым контактом NPN-транзистора.

Если вы не получаете два показания прямого напряжения, переместите красный щуп на другой контакт и повторите процесс. Продолжайте до тех пор, пока один контакт не даст правильные показания диода к двум другим контактам.

Для NPN-транзистора база обычно проводит, когда красный щуп находится на базе, а черный щуп касается коллектора и эмиттера. Если все показания показывают OL, транзистор может быть открытым или вы можете не тестировать правильную комбинацию контактов. Если все показания очень низкие, транзистор может быть закорочен.

Определите коллектор и эмиттер

После нахождения базы два оставшихся контакта - это коллектор и эмиттер. Эти два контакта сложнее идентифицировать, используя только базовый мультиметр, потому что их показания могут быть близки друг к другу.

Один практический метод - сравнить падения напряжения база-эмиттер и база-коллектор. В многих NPN-транзисторах показание база-эмиттер может немного отличаться от показания база-коллектор. Однако эта разница не всегда велика, поэтому все равно лучше подтвердить с помощью паспорта или надежной схемы вывода.

Правильная идентификация коллектора и эмиттера важна. Если эти контакты перепутаны в цепи, транзистор все равно может слабо проводить, но он не будет работать должным образом. Он может перегреваться, терять усиление, переключаться плохо или вызывать сбои в цепи.

Проверьте состояние обратного смещения

После проверки прямых показаний измените направление щупов. Поместите черный щуп на базу и касайтесь красным щупом к коллектору и эмиттеру по одному разу.

Здоровый NPN-транзистор обычно показывает OL или отсутствие проводимости в этом направлении. Это означает, что внутренние переходы правильно блокируют ток при обратном смещении.

Если транзистор показывает низкие показания в обоих направлениях, он может иметь внутреннее утечку или повреждение перехода. Это может произойти после перегрева, скачков напряжения или неправильного подключения цепи.

Проверьте короткое замыкание коллектор-эмиттер

Последний тест - это проверка между коллектором и эмиттером. Поместите щупы между коллектором и эмиттером в одном направлении, затем измените щупы и протестируйте снова.

Хороший транзистор обычно показывает OL между коллектором и эмиттером, когда ток базы не подается. Если мультиметр показывает почти 0V, очень низкое сопротивление или звуковой сигнал непрерывности в обоих направлениях, транзистор, вероятно, закорочен.

Короткое замыкание коллектор-эмиттер - это распространенный вид неисправности в мощных транзисторах. Он может вызвать перегорание плавких предохранителей, перегрев, отключение источника питания, отсутствие выходного сигнала или непрерывный поток тока в цепи. Если это короткое замыкание присутствует, транзистор следует заменить.

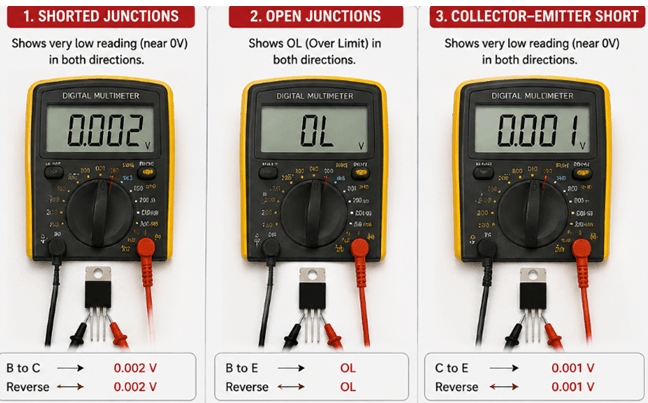

Признаки неисправного транзистора 2073

Общие симптомы поврежденного транзистора 2073 включают:

• Короткое замыкание между коллектором и эмиттером

• Нет падения напряжения в режиме диода

• Проведение в обоих направлениях

• Перегрев во время работы

• Следы ожогов или трещины на корпусе

• Слабый или искаженный выходной сигнал цепи

Если эти симптомы появляются во время тестирования, возможно, потребуется замена транзистора.

Распространенные ошибки при тестировании

Тестирование при подключении к цепи

Тестирование транзистора 2073, пока он все еще подключен к цепи, может дать ложные результаты. Соседние резисторы, конденсаторы, диоды, катушки или другие транзисторы могут повлиять на показания мультиметра. Для более точного тестирования сначала снимите транзистор с платы, перед тем как проверять его ножки и соединения.

Использование режима прозвонки вместо режима диода

Режим прозвонки не является лучшей настройкой для проверки соединений транзистора, потому что он только показывает, есть ли соединение. Режим диода лучше, потому что он показывает прямое падение напряжения между базой, коллектором и эмиттером. Это облегчает определение нормальных показаний, открытых соединений, утечек или коротких замыканий.

Неправильное размещение зонда

Неправильное размещение зонда может запутать тест и привести к неверной идентификации ножек. Для NPN транзистора 2073 красный зонд обычно устанавливают на базу, в то время как черный зонд проверяет коллектор и эмиттер. Если зонды будут перепутаны слишком рано, мультиметр может показать OL и заставить вас думать, что транзистор неисправен.

Игнорирование технической документации

У некоторых транзисторов 2073 могут быть разные расположения ножек в зависимости от производителя или версии корпуса. Положение только на память может привести к неправильной проводке, перегреву, слабому выходу или выходу из строя цепи. Всегда сравнивайте результаты мультиметра с проверенной технической документацией или схемой подключения ножек перед повторной установкой транзистора.

Советы по безопасности перед тестированием

• Отключите питание перед снятием транзистора

• Избегайте ненужного касания ножек

• Используйте исправный мультиметр

• Удерживайте зонды стабильными во время измерений

• Избегайте статического разряда рядом с чувствительными компонентами

• Дважды проверьте распиновку перед повторной установкой транзистора

Заключение

Проверка транзистора 2073 с помощью цифрового мультиметра - простой способ узнать, исправен ли он или уже поврежден. Используя режим диода, вы можете определить базу, коллектор и эмиттер, а затем проверить наличие открытых соединений, обратных утечек или коротких замыканий между коллектором и эмиттером. Всегда сравнивайте свои показания с надежной технической документацией или схемой подключения ножек перед повторной установкой транзистора.

Часто задаваемые вопросы [FAQ]

1. Почему режим диода является предпочтительным методом проверки транзистора 2073 вместо режима прозвонки?

Режим диода предпочтителен, потому что он измеряет прямое падение напряжения через PN-переходы транзистора. Это дает более точное представление о том, находятся ли соединения база-коллектор и база-эмиттер в исправном, открытом или коротком состоянии по сравнению с простым тестированием на разрыв.

2. Почему тестирование транзистора 2073 во время его подключения к цепи может дать ложные показания?

Соседние компоненты, такие как резисторы, конденсаторы и диоды, могут создавать альтернативные пути тока, влияющие на показания мультиметра. Это может сделать поврежденный транзистор исправным или привести к тому, что исправный транзистор будет выглядеть неисправным во время тестирования.

3. Как цифровой мультиметр помогает определить ножку базы транзистора 2073?

При тестировании NPN-транзистора в режиме диода база обычно показывает прямые показания напряжения как к коллектору, так и к эмиттеру, когда красный зонд подключен к базе. Показания около 0,45 В до 0,9 В обычно указывают на исправные соединения.

4. Почему важно правильно идентифицировать ножки коллектора и эмиттера в схемах мощных транзисторов?

Перепутывание коллектора с эмиттером может уменьшить коэффициент усиления транзистора, ослабить рабочие характеристики, вызвать перегрев и привести к нестабильной работе цепи. В высокомощных приложениях неправильное соединение ножек может также повредить соседние компоненты.

5. Что обычно означает показание OL при тестировании транзистора 2073?

Показание OL обычно означает, что через соединение нет проводимости. Это ожидаемо во время испытания на обратное смещение, но если OL появляется во всех направлениях, транзистор может иметь открытое внутреннее соединение и уже быть поврежденным.

6. Почему короткое замыкание между коллектором и эмиттером считается одним из самых серьезных повреждений транзистора?

Короткое замыкание между коллектором и эмиттером позволяет току течь непрерывно без должного контроля со стороны базы. Это может вызвать сгорание предохранителей, перегрев, отключение источника питания, отсутствие выходного сигнала и серьезные повреждения цепи.

7. Как перегрев может повлиять на внутреннюю структуру транзистора 2073?

Чрезмерное тепло может повредить полупроводниковые соединения внутри транзистора, что приведет к утечке тока, коротким замыканиям, нестабильной работе или полной неисправности транзистора. Также могут появиться физические признаки, такие как ожоги или трещины на корпусе.
