Как шунтирующие резисторы работают в приложениях измерения тока

Шунтирующие резисторы являются важными компонентами для точного измерения тока в электрических и электронных системах.В этой статье объясняется, как они работают, как их сравнивать с токоизмерительными резисторами и какие факторы имеют значение при их выборе и проектировании для различных применений.Он также охватывает важные темы, такие как значение сопротивления, номинальная мощность, тепловые характеристики, соединения по шкале Кельвина, точность измерений и оценка технических характеристик.Вместе эти моменты показывают, как шунтирующие резисторы обеспечивают точный контроль тока, безопасную работу и надежную работу в автомобильных, промышленных и силовых электронных системах.

Каталог

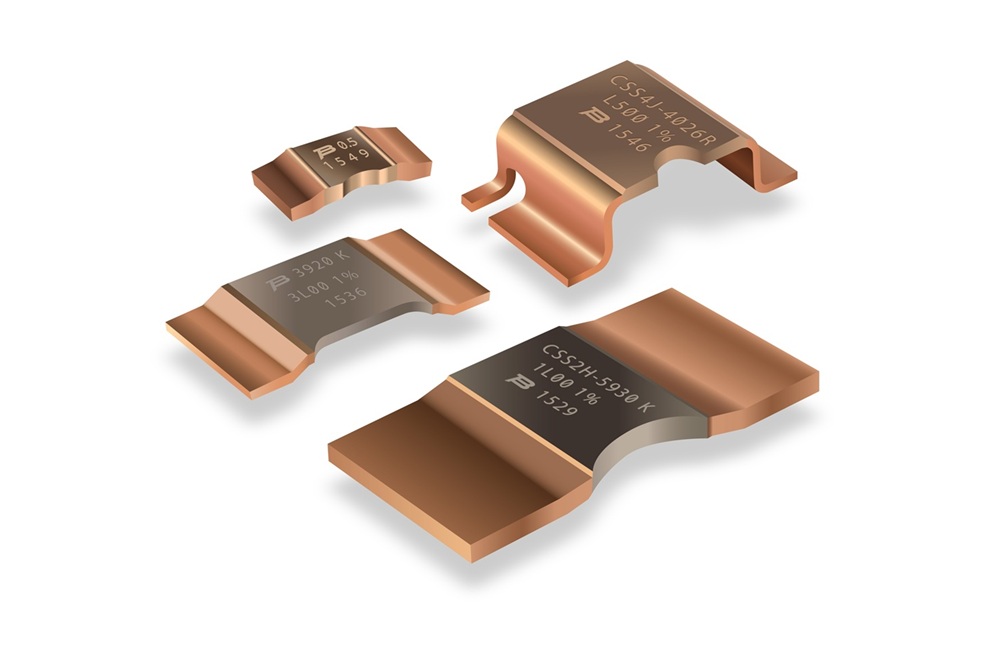

Обзор шунтирующих резисторов

Шунтирующие резисторы используются для измерения тока в электрических системах.Они работают по закону Ома (V = I·R), согласно которому небольшое сопротивление создает падение напряжения, пропорциональное току.Это напряжение можно измерить и использовать для контроля тока, не оказывая существенного влияния на цепь.

Эти компоненты имеют очень низкое сопротивление, что позволяет проходить большей части тока, сохраняя при этом измеримый сигнал.Это делает их пригодными для точного и надежного измерения тока в различных электронных системах.Они часто используются с такими устройствами, как усилители или микроконтроллеры, для мониторинга в реальном времени.

Для поддержания точности важны стабильные материалы и надлежащие тепловые характеристики.Изменения температуры могут повлиять на сопротивление, поэтому для обеспечения стабильных результатов обычно используются материалы с низкими температурными колебаниями.

Шунтирующие резисторы широко используются в современных системах, где требуется мониторинг тока, включая контроль мощности, управление энергопотреблением и защиту системы.Их простая конструкция и надежная работа делают их популярным выбором как для базовых, так и для сложных задач.

Шунтирующий резистор против резистора измерения тока

И шунтирующие резисторы, и резисторы измерения тока измеряют электрический ток, создавая небольшое контролируемое падение напряжения на известном сопротивлении.На практике через резистор течет ток, а измерительное оборудование считывает разницу напряжений между его выводами.Это напряжение затем используется для расчета тока по закону Ома.

Разница начинается с того, как физически устроен каждый компонент и где он используется.Шунтирующий резистор обычно больше по размеру и рассчитан на высокие уровни тока, часто в диапазоне десятков или сотен ампер.Он изготовлен из более толстого проводящего материала, поэтому может выдерживать тепло, выделяемое при прохождении через него больших токов.

Токоизмерительный резистор, напротив, намного меньше.Он предназначен для измерения тока от низкого до среднего на печатных платах, где пространство ограничено и сигналы должны считываться с высокой точностью.Меньший размер позволяет ему вписываться непосредственно в компактные электронные конструкции, не увеличивая при этом объем.

Физическое проектирование и установка

Способ установки этих резисторов отражает способ их использования.

Шунтирующий резистор обычно монтируется отдельно от основной платы.Его можно прикрепить болтами к металлическим опорам или шинам, создавая прочное механическое соединение, способное выдерживать большой ток без перегрева или ослабления.При установке часто остается пространство вокруг резистора, позволяющее теплу рассеиваться в окружающий воздух или монтажную конструкцию.

Напротив, токоизмерительный резистор размещается непосредственно на печатной плате (PCB) с использованием методов поверхностного монтажа или сквозного монтажа.При сборке он припаивается на место по пути тока.Ее небольшой размер означает, что тепло должно отводиться через саму печатную плату, часто с использованием медных дорожек или тепловых переходов для распределения тепла.

Эта разница в размещении также влияет на доступность.Шунтирующие резисторы легче проверять или заменять в больших системах, а резисторы измерения тока плотно интегрированы в компоновку платы.

Контекст приложения

Среды, в которых работают эти компоненты, также демонстрируют их различия.

Шунтирующий резистор используется в системах большой мощности, таких как электроприводы, промышленное оборудование и системы хранения энергии.В этих установках уровни тока высоки и могут быстро колебаться.Резистор должен оставаться стабильным при термической нагрузке и продолжать обеспечивать надежные показания даже при повышении температуры.

Токоизмерительный резистор используется в компактных электронных системах, таких как схемы управления батареями, мобильные устройства и встроенная электроника.В этих случаях ток ниже, но измерения должны быть очень точными, часто для обнаружения небольших изменений в энергопотреблении или состоянии батареи.

Факторы выбора и производительности

Хотя оба компонента основаны на одном и том же принципе измерения, выбор между ними зависит от того, как работает система.

Шунтирующий резистор выбирается, когда приоритетом является обработка больших токов и эффективное управление теплом.Его большая масса и способ монтажа позволяют ему поглощать и рассеивать энергию без существенного снижения производительности.

Токоизмерительный резистор выбирается, когда приоритетом является точность и компактный размер.Эти резисторы часто имеют более жесткие допуски и более стабильные характеристики при изменении температуры, что важно для точного измерения сигнала в чувствительных схемах.

Ключевые параметры применимы к обоим типам, включая значение сопротивления, номинальную мощность и температурный коэффициент.Однако важность каждого параметра меняется в зависимости от приложения.В системах высокой мощности основное внимание уделяется долговечности и теплоемкости, тогда как компактная электроника отдает приоритет точности и стабильности.

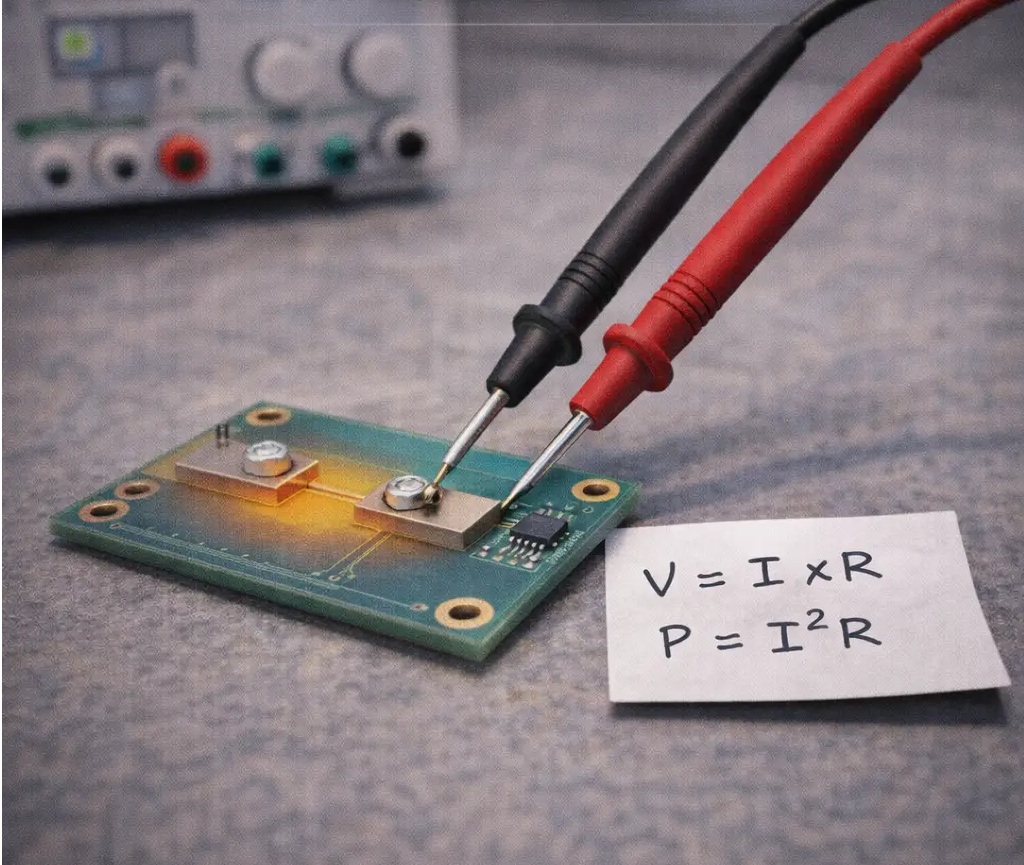

Выбор шунтирующего резистора

Выбор правильного шунтирующего резистора является неотъемлемой частью обеспечения точности, надежности и эффективности систем измерения тока в различных приложениях при решении различных инженерных задач.

Значение сопротивления

Значение сопротивления определяет баланс между измеряемым выходным сигналом и уменьшенными потерями мощности.Обычно указанное в миллиомах или микроомах выбранное значение должно создавать достаточное падение напряжения для точного измерения тока, не вызывая чрезмерного рассеивания энергии.Это взаимодействие становится очевидным в сильноточных системах, таких как аккумуляторы электромобилей или преобразователи солнечной энергии, где даже незначительная неэффективность может повлиять на термическую стабильность и эксплуатационную надежность.Моделируйте различные сценарии и применяйте итерационное тестирование, чтобы определить идеальное значение сопротивления, адаптированное к конкретной мощности и тепловой динамике.

Мощность

Номинальная мощность представляет собой способность резистора выдерживать нагрев без ухудшения характеристик при максимальных токовых нагрузках, рассчитывается по формуле P = I²·R.Запасы безопасности часто вводятся для учета непредсказуемых пиковых токов, особенно в таких областях, как промышленные преобразователи, приводы двигателей или аэрокосмические системы.Усовершенствованные методы управления температурным режимом, такие как использование радиаторов, усиленных механизмов охлаждения или стратегических конструкций воздушного потока, уменьшают уязвимости, вызванные температурой, тем самым снижая риски преждевременного старения, выхода из строя компонентов или перебоев в работе.

Допуск и точность

Допуск резистора определяет его точность в поддержании точных значений сопротивления, что напрямую влияет на точность данных.Резисторы с низким допуском незаменимы в областях, где необходимы точные электрические измерения, включая медицинскую диагностику и аэрокосмические технологии.Часто эти резисторы подчиняются строгим производственным стандартам и строгим процедурам калибровки, обеспечивая бескомпромиссную производительность в сценариях, где безопасность человека или критически важные приложения зависят от последовательной и достоверной интерпретации данных.

Температурный коэффициент (TCR)

TCR определяет степень изменения сопротивления резистора в зависимости от температуры.Поддержание низкого TCR становится критически важным для приложений, которые выдерживают колебания температурных условий, таких как автомобильные системы управления, инфраструктура передачи энергии или военные действия в экстремальных климатических условиях.Использование современных материалов, таких как резистивные сплавы или защитные покрытия, является распространенным подходом к снижению восприимчивости к изменениям сопротивления, обеспечению устойчивости к воздействию окружающей среды и минимизации каскадных ошибок в реальных ситуациях, связанных с различными температурными циклами.

Конфигурации монтажа и физический размер

Конструкции шунтирующих резисторов широко варьируются: от компактных вариантов поверхностного монтажа до более крупных форматов с болтовым креплением, предназначенных для сценариев с высоким энергопотреблением.Правильный выбор зависит от оценки уровней тока, физических ограничений и необходимых характеристик рассеивания тепла.Резисторы для поверхностного монтажа предпочитают компактные конструкции в тесно интегрированных схемах, тогда как конфигурации с болтовым креплением обеспечивают повышенную механическую стабильность в промышленных или энергетических установках.Рабочие характеристики проверяются посредством испытаний на воздействие окружающей среды с целью улучшения электрических свойств и механической прочности в конкретных условиях эксплуатации.

Преодоление паразитной индуктивности

Паразитная индуктивность, являющаяся причиной неточностей измерений в высокочастотных системах, требует внимания при точном измерении переменного тока.Резисторы, разработанные со специальной геометрией, многослойной архитектурой или инженерными инновациями, снижающими индуктивность, ограничивают искажения сигнала и улучшают динамическую чувствительность.Инженерные прототипы подвергаются тщательному анализу в ходе итерационных циклов проектирования, гарантируя, что измерение тока сохраняет целостность даже в системах, подверженных быстрым электрическим скачкам и сложным изменениям формы сигналов.

Кельвинские (4-проводные) соединения

Соединения Кельвина, отличающиеся своей способностью нейтрализовать влияние сопротивления свинца, обеспечивают более высокую степень точности в системах обнаружения тока, особенно в лабораторных приборах или средах тестирования полупроводников.Такая конфигурация гарантирует, что только номинал собственного резистора влияет на измерения напряжения, тем самым обеспечивая оптимальную точность в приложениях, где незначительные колебания могут ухудшить результаты.Системы, созданные с использованием соединений Кельвина, объединяют уроки, извлеченные из десятилетий разработки специализированных приборов, объединяя как проверенные методологии, так и адаптивные конструкции для экстремальных условий.

Проектирование и расчет шунтирующих резисторов

Проектирование и расчет шунтирующих резисторов требуют точности, чтобы соответствовать приложениям, требующим точных измерений и эксплуатационной надежности.Вдумчивый выбор помогает снизить неэффективность и выдержать эксплуатационные нагрузки, делая подход одновременно техническим и глубоко интуитивным.

В основе конструкции шунтирующего резистора лежит закон Ома: R = V/I, где сопротивление (R) определяется напряжением (В) и током (I).Этот принцип обеспечивает баланс между достижением считываемого падения напряжения для обеспечения точности и снижением потерь мощности.

Обычно используемый диапазон падения напряжения составляет от 50 мВ до 100 мВ, что обеспечивает надежную точность без увеличения рассеяния энергии.Однако определение этого диапазона требует глубокого понимания контекста конкретной системы.

• В сильноточных системах измеримая точность часто конкурирует с энергоэффективностью, поскольку чрезмерные падения напряжения могут привести к выделению тепла или проблемам с производительностью.

• Практические применения, такие как датчики тока в автомобильных системах, демонстрируют, как поддержание однородности диапазона приводит как к стабильной работе, так и к минимизации потерь энергии.

Долговечность и стабильность шунтирующего резистора зависят от его способности выдерживать расчетную рассеиваемую мощность, определяемую соотношением P = I²·R.Это уравнение дает представление о том, как резистор выдерживает термические напряжения во время работы.

Широко распространенное правило выбора шунтирующего резистора заключается в выборе компонента с номинальной мощностью, по крайней мере, вдвое превышающей ожидаемое значение рассеивания.

• Этот запас учитывает кратковременные скачки тока, предотвращая потенциальный перегрев или катастрофический отказ.

• Например, системы управления промышленными двигателями работают в суровых электрических и тепловых условиях;резистор консервативного номинала защищает от сбоев, обеспечивая функционирование несмотря на неожиданные скачки тока.Этот акцент на долговечности влияет на то, как инженерные решения влияют на способность системы выдерживать стрессовые условия, сохраняя при этом точность.

В рабочей среде, такой как цепь на 20 А, роль шунтирующего резистора заключается в создании чувствительного сигнала 100 мВ.Чтобы рассчитать его параметры:

1. Сопротивление R = 100 мВ ÷ 20 А = 5 мОм.
2. Рассеиваемая мощность P = (20 А)² × 5 мОм = 2 Вт.
3. Стратегия выбора: использование резистора номиналом 4 Вт с удвоенным расчетным рассеиванием обеспечивает термическую стабильность в нестабильных условиях.

Этот метод, если его распространить на такие отрасли, как системы возобновляемых источников энергии, напрямую влияет на эффективность и безопасность.Например:

• Мониторинг фотоэлектрических инверторов включает в себя управление сложной динамикой напряжения и тока, при этом надежные инструменты измерения, такие как шунтирующие резисторы, предоставляют важную информацию об эксплуатации.

Процесс проектирования шунтирующего резистора является примером пересечения расчетов и функциональности.Уравнения составляют основу, но успешные результаты зависят от признания экологических, электрических и тепловых сложностей.

• В автомобильной отрасли удовлетворение двойного спроса на точность и экономию энергии укрепляет доверие потребителей и увеличивает срок службы продукции.

• Промышленные приложения процветают благодаря консервативным, прочным конструкциям, которые поглощают удары электрическим током и сохраняют постоянную надежность.

• Системы возобновляемой энергетики выигрывают от индивидуальных подходов, при которых адаптация к скачкам напряжения повышает долгосрочную эффективность.

В конечном счете, искусство проектирования шунтирующих резисторов заключается в сочетании теоретической точности с осознанием изменчивости, гарантируя, что каждая деталь способствует общей целостности системы.

Точность с соединениями Кельвина

Приложения, требующие высокой точности, особенно в автомобильном секторе, зависят от беспрецедентной точности, обеспечивающей бесперебойную работу, обеспечение безопасности и эффективность использования ресурсов.

Неточности в измерении тока, особенно в таких контекстах, как система управления батареями электромобилей, напрямую ставят под угрозу надежность и эксплуатационные характеристики.Достижение точных измерений тока важно не только для защиты от таких рисков, как перезаряд, пониженное напряжение и тепловые сбои, но также для продления срока службы системы.В рамках функциональности электромобиля эффективное управление энергопотреблением является четким отличием, отделяющим исключительные конструкции от неудачных.При использовании усовершенствованных методов измерения допустимая погрешность снижается.Это улучшение повышает надежность системы, обеспечивая при этом более плавную и интуитивно понятную работу.Здесь точность выступает краеугольным камнем надежности, обеспечивая эффективную работу даже в условиях жестких ограничений практической эксплуатации.

В соединении Кельвина используются 4-контактные резисторы, которые обеспечивают высокоэффективное средство изоляции путей прохождения тока от чувствительных путей, тем самым устраняя неточности, вызванные сопротивлением контактов и проводов.Этот подход адаптирован для отраслей, где даже незначительные отклонения могут перерасти в более серьезные системные проблемы, влияющие как на функциональность, так и на безопасность.

В электромобилях датчики, откалиброванные по Кельвину, демонстрируют исключительную надежность при мониторинге двигательных систем, обеспечивая точное управление потоком сильного тока, сохраняя при этом стабильность системы.

В рамках точного машиностроения такой подход к проектированию снижает погрешности измерений и поддерживает приложения, в которых миллисекундные решения и уровни миллиампер являются нормой.

Связь Кельвина, как основополагающий компонент в инженерии, подчеркивает ценность уменьшения двусмысленности, необходимость полей, обусловленных точными результатами.

Современные прецизионные шунтирующие резисторы сочетают в себе передовые функции, позволяющие превосходно работать в экстремальных условиях окружающей среды.Использование значений низкотемпературного коэффициента сопротивления (TCR) обеспечивает надежную работу системы независимо от меняющегося климата.Например, эти резисторы обеспечивают бесперебойную работу в самых разных условиях: от сильной жары на выжженных солнцем дорогах до экстремального холода, встречающегося в аэрокосмических миссиях.Их усовершенствованный состав сплавов дополнительно стабилизирует производительность в течение длительных циклов, ограничивая дрейф и обеспечивая постоянную точность даже после длительного использования.

Эта развивающаяся технология иллюстрирует, как материаловедение и инженерные инновации объединяются для создания компонентов, которые динамически адаптируются.Эти атрибуты находят отклик в различных приложениях: от повышения надежности электромобилей до защиты аэрокосмического навигационного оборудования.Сочетая в себе долговечность и точность, эти резисторы являются примером инженерных решений, способных решать самые разнообразные эксплуатационные задачи.

Внедрение соединений Кельвина выходит далеко за рамки автомобильной отрасли и находит ценное применение в нескольких областях высоких технологий:

• В робототехнике он обеспечивает точное управление двигателем, обеспечивая плавность и маневренность механических систем.

• В промышленной автоматизации он обеспечивает точность на высокоскоростных сборочных линиях и в сложных процессах.

• В медицинских приборах он повышает надежность чувствительных к току устройств, таких как жизненно важное оборудование для мониторинга.

Эффективно устраняя ошибки, вносимые сопротивлением разъема, конструкции на основе Кельвина способствуют неизменной точности этих сложных систем.Эта адаптивность закладывает основу для технологических прорывов, которые могут способствовать прогрессу в таких разнообразных областях, как производственные инновации и жизненно важные решения в области здравоохранения.

Применение в автомобильном секторе

Трансформационный сдвиг в сторону электрификации транспортных средств вызывает потребность в передовых инструментах для точного управления и мониторинга электрических систем электромобилей.Будучи долговечными и высоконадежными компонентами, шунтирующие резисторы легко интегрируются в современные автомобильные системы, обеспечивая стабильную работу, повышенное энергопотребление и повышенную безопасность.Их использование, поддерживая существующие технологии, также способствует прорывам в автомобильном дизайне и общей функциональности.

Управление аккумулятором

Интеграция шунтирующих резисторов в системы управления аккумуляторами (BMS) служит краеугольным камнем для анализа состояния аккумуляторов и оптимизации циклов зарядки/разрядки в электромобилях (EV).Мониторинг протекания тока через шунты обеспечивает высокий уровень точности при расчете состояния заряда (SOC) — параметра, напрямую влияющего на безопасность, прогнозирование дальности действия и эксплуатационную эффективность.

Точные показания SOC, полученные на основе данных шунта, помогают избежать серьезных эксплуатационных ошибок.Например, переоценка SOC может привести к неожиданному истощению мощности, а недооценка может привести к потере неиспользованной емкости аккумулятора.

Шунтирующие резисторы с температурной компенсацией используются для поддержания стабильной работы в изменяющихся условиях окружающей среды.Уменьшая температурный дрейф, который является распространенной проблемой при эксплуатации транспортных средств в экстремальных климатических условиях или в течение длительного времени, эта конструкция повышает стабильность работы.

Анализ данных шунта помогает обнаружить ранние признаки износа батареи.Небольшие изменения в характере заряда и разряда, а также точное измерение тока дают полезную информацию для технического обслуживания.Ранние действия помогают продлить срок службы батареи.Такой подход уменьшает проблемы с гарантией и снижает долгосрочные затраты.

Эффективность трансмиссии

В системе трансмиссии электромобиля шунтирующие резисторы важны для контроля тока тяговых двигателей.Такой точный контроль крутящего момента двигателя и энергопотребления способствует оптимальной динамике автомобиля, одновременно сокращая нерациональное использование энергии.

Внедрение данных высокого разрешения, генерируемых шунтом, в алгоритмы управления продемонстрировало ощутимые преимущества в эффективности.Например, сочетание этих данных с передовым машинным обучением позволяет прогнозировать реакцию на различные условия вождения, такие как движение по крутым склонам, резкое ускорение или движение с остановками.

Динамическая обратная связь от шунтов также сводит к минимуму пульсации крутящего момента — явление, которое влияет на плавность хода и может привести к чрезмерной нагрузке на компоненты трансмиссии.Решая эту проблему, шунтирующая обратная связь не только повышает комфорт вождения, но и продлевает срок службы критически важных элементов автомобиля.

Кроме того, системы на основе шунтирующих резисторов действуют как защитный слой для компонентов трансмиссии.Аномальные закономерности, такие как скачки тока или необычное поведение нагрузки, могут вызвать ранние оповещения, требующие своевременного вмешательства.Эта профилактическая возможность повышает надежность и снижает затраты на ремонт, обеспечивая при этом безопасность пассажиров и инфраструктуры.

Безопасность системы зарядки

На этапе зарядки шунтирующие резисторы выполняют двойную функцию: управление потоком тока и повышение общей безопасности процесса.Их точные измерения обеспечивают сбалансированную скорость зарядки, предотвращая риски, связанные с перегрузками по току, которые могут привести к повреждению бортовых систем или снижению надежности батареи.

Сценарии быстрой зарядки, характеризующиеся нестабильными энергетическими условиями, особенно выигрывают от гибкой и мгновенной обратной связи, обеспечиваемой шунтами.Размещение шунта оптимизировано для обеспечения эффективного потока мощности и снижения потерь энергии.Повторное тестирование помогает усовершенствовать этот процесс.

Шунтирующие данные также запускают механизмы безопасности во время зарядки.Например, аномальные скачки тока могут автоматически активировать такие меры, как изоляция цепи или контролируемое снижение тока, защищая как транспортное средство, так и источник питания.Эти гарантии добавляют уверенности конечным пользователям, особенно в связи с тем, что высокоскоростная зарядная инфраструктура становится все более распространенной.

Кроме того, данные, полученные в результате измерений шунтов, поддерживают совместимость широкого спектра зарядных сетей.Производители отдают приоритет разработке универсальных систем управления батареями, способных обеспечить стабильную производительность домашних зарядных устройств, общественных станций и мощных сетей быстрой зарядки.Эта адаптируемость удовлетворяет разнообразные потребности, сохраняя при этом надежность и эффективность зарядки.

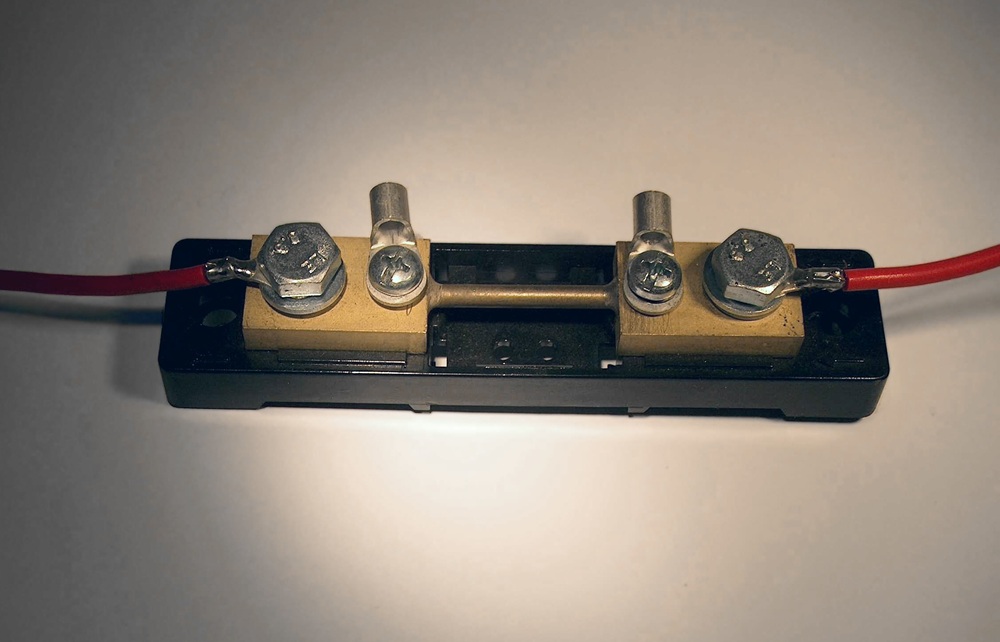

Шунты в силовой электронике

Роль шунтов в современной силовой электронике невозможно переоценить, поскольку они выполняют важнейшие функции по управлению сильноточными средами, необходимыми для систем возобновляемой энергетики и промышленных приложений.Их интеграция поддерживает эксплуатационную надежность, повышает эффективность и безопасность системы, что делает их незаменимыми компонентами современных энергетических архитектур.

Преобразование мощности

Шунты вносят значительный вклад в различные аспекты систем преобразования энергии:

• Текущая обратная связь для стабильности: Шунты обеспечивают точную обратную связь по току для оптимизации работы солнечных инверторов, контроллеров накопления энергии и устройств ИБП.Обеспечивая точную регулировку напряжения, они стабилизируют передачу энергии даже в условиях нестабильной нагрузки.

• Производительность MPPT: В солнечных энергосистемах измерения с помощью шунта в реальном времени улучшают отслеживание точки максимальной мощности (MPPT), обеспечивая оптимальное извлечение энергии при различной освещенности и условиях окружающей среды.

• Надежная работа ИБП: Датчики на основе шунта в системах ИБП помогают справляться с перебоями в питании, обеспечивая более плавные переходы, что снижает такие риски, как повреждение оборудования и потеря данных во время сбоев.

Компактный и неинвазивный дизайн обеспечивает легкую интеграцию в высоковольтные системы постоянного тока и многофазные сети переменного тока.Шунтирующие резисторы часто предпочтительнее датчиков Холла из-за более низкой стоимости и стабильной работы в таких условиях, как электромагнитные помехи и изменения температуры.

Управление двигателем

Системы управления двигателями в промышленных и робототехнических приложениях используют шунты для обеспечения превосходной производительности:

• Возможности модуляции: Благодаря включению шунтов в контуры обратной связи системы достигают точности регулирования крутящего момента, скорости и положения.Это обеспечивает более плавную работу, особенно в приложениях, требующих быстрого ускорения и замедления, таких как роботизированные руки и производственные конвейерные системы.

• Шумоустойчивость: Шунты обладают замечательной устойчивостью к высокочастотному шуму, который является распространенным препятствием в средах со значительной электромагнитной активностью.Например, в электромобилях используются шунты, чтобы обеспечить оптимальную работу тягового двигателя, избегая таких проблем, как остановка или проскальзывание на пересеченной местности.

• Безопасность в тяжелых условиях эксплуатации: Такие приложения, как краны и промышленные насосы, выигрывают от мониторинга с помощью шунта, обнаруживающего изменения тока, которые в противном случае могли бы привести к перегреву или поломке оборудования.Эта функциональность жизненно важна в отраслях, где требуется соблюдение строгих стандартов безопасности и нормативных требований.

Сочетая точные показания тока с передовыми вычислительными алгоритмами, системы на основе шунта обеспечивают операционную эффективность и длительный срок службы оборудования, одновременно повышая безопасность в сценариях критического использования.

Сильноточные среды

Шунты демонстрируют надежную работу в условиях сильного тока и высокого напряжения:

• Прочные тепловые характеристики: шунты, способные выдерживать термические нагрузки без существенного дрейфа, обеспечивают стабильную и точную работу в крупномасштабных приложениях, таких как ветряные электростанции или сетевые системы хранения энергии.

• Минимизация потерь энергии. Инновации в материалах и производстве привели к производству шунтов с более низким сопротивлением, что снижает потери энергии, что является решающим фактором для систем, в которых особое внимание уделяется устойчивости и энергоэффективности.

• Проактивное обслуживание оборудования. Данные, собранные с шунтов, поддерживают стратегии прогнозного обслуживания, позволяя своевременно обнаруживать аномальные тенденции до того, как они перерастут в дорогостоящие сбои или сбои в работе.

Их способность выдерживать переменные токи в течение длительных периодов времени подчеркивает их важную роль в поддержании надежности в условиях требовательной к питанию среды, одновременно способствуя упрощению протоколов обслуживания, которые максимизируют долговечность системы.

Область шунтовых технологий претерпевает быструю эволюцию для удовлетворения растущих потребностей:

• Интеллектуальная интеграция с Интернетом вещей. Достижения в области Интернета вещей и технологий интеллектуальных сетей позволили шунтам сочетаться с цифровой обработкой сигналов, открывая такие функции, как БЫСТРЫЙ анализ, удаленную диагностику и возможности профилактического обслуживания.Это дает возможность отраслям использовать анализ данных для сокращения времени простоев при сохранении оптимальной производительности.

• Миниатюризация для компактных решений. Переход к более компактным и многофункциональным конструкциям привел к разработке шунтов с дополнительными функциями, такими как измерение температуры.Эти инновации предназначены для приложений с ограниченным пространством, таких как гибридные электрические самолеты и новейшие дроны, демонстрируя, что компактность и функциональность могут сосуществовать.

Точность измерения

Для достижения высокой точности измерений требуется нечто большее, чем просто выбор компонентов, соответствующих строгим спецификациям.Это требует целостной стратегии, включающей тщательное проектирование схем, обдуманный выбор компонентов и глубокое понимание того, как факторы окружающей среды и эксплуатации влияют на поведение системы.Взаимодействие между теоретической точностью и практическими характеристиками часто зависит от того, как прогнозируются и учитываются условия.

Рекомендации по проектированию схем

• Выбор усилителя: При работе с минимальными уровнями сигнала выбор усилителей становится решающим.Усилители прецизионного класса, характеризующиеся низким смещением и пониженным уровнем шума, повышают четкость сигнала, обеспечивая точную обработку даже слабых входных сигналов.

• Фильтрация шума. Активные или пассивные фильтры позволяют системам эффективно подавлять мешающий шум или помехи.Это особенно важно в средах, подверженных быстрым колебаниям или высокочастотным помехам, где в противном случае целостность сигнала может быть поставлена ​​под угрозу.

• Практика калибровки: Калибровка необходима для поддержания точности.Регулярно выполняемые калибровки, ориентированные на конкретные приложения, противодействуют изменениям в окружающей среде или несоответствиям оборудования, способствуя стабильной долгосрочной работе системы.Например, важность калибровки очевидна в медицинской диагностике, где даже незначительные отклонения могут привести к ухудшению результатов.

• Линеаризация датчика: устранение нелинейных выходных сигналов датчика имеет решающее значение для предотвращения искажения результатов измерений.Использование усовершенствованных алгоритмов линеаризации обеспечивает соответствие данных оцениваемой физической реальности, устраняя пробелы, возникающие из-за присущих характеристик датчиков.

Устранение ошибок измерительной системы

Упреждающее устранение источников ошибок в измерительных системах требует дальновидности и тщательного выполнения:

• Управление самонагревом

Резистивные элементы могут вносить неточности из-за самонагрева, вызванного протеканием тока, что является проблемой, распространенной в энергоемких приложениях.Резисторы с низким температурным коэффициентом, конструкции теплоотводящих схем и такие методы, как циклический режим работы, эффективно ограничивают тепловыделение и отклонение сопротивления, обеспечивая стабильную производительность.

• Уменьшение сопротивления соединения

Контактное сопротивление, которое часто недооценивают, влияет на измерения, требующие высокой точности.Принятие конфигурации Кельвина (4-проводной) отделяет поток тока от измерения напряжения, сводя к минимуму недостатки соединения.Этот метод часто применяется в сложных сценариях, таких как тестирование импеданса батареи, для достижения повышенного разрешения.

Контроль электромагнитных помех (EMI)

Электромагнитный шум может нарушить работу чувствительных цепей и может исходить от близлежащих устройств, систем электропитания или беспроводных сигналов.

Для уменьшения электромагнитных помех используются следующие методы:

• Экранирование и заземление. Использование экранированных кабелей и правильная практика заземления эффективно ограничивают загрязнение сигнала.

• Усовершенствование конструкции печатной платы: Тщательная оптимизация расположения дорожек печатной платы гарантирует отсутствие электромагнитных помех.

• Методы шумоподавления. В средах с высоким уровнем шума интеграция схем активного шумоподавления с дифференциальными методами измерения повышает устойчивость конструкции, обеспечивая точность данных, несмотря на внешние помехи.

• Итеративное устранение неполадок: постоянные отклонения побуждают пересматривать конструкции, изменять схемы трассировки или заземления до тех пор, пока стабильная производительность не будет соответствовать ожиданиям.

Практическое применение этих мер не только исправляет очевидные неточности, но и повышает надежность системы в сложных условиях.

Точное машиностроение выходит за рамки чисто технических расчетов;он воплощает в себе сочетание детального внимания, адаптивности, основанной на опыте, и итеративного обучения.Проекты совершенствуются с использованием опыта и теории.Практические задачи и проверенные идеи помогают найти лучшие решения.Проекты, которые постоянно дают достоверные данные, отражают гармонию между интеллектуальной строгостью и прикладным опытом, устанавливая стандарты того, чего должны стремиться эффективные измерительные системы.

Сравнение характеристик шунтирующего резистора

Обоснованный выбор шунтирующих резисторов требует тщательного анализа технических характеристик и вдумчивого сравнения характеристик.Этот продуманный процесс не только согласовывает компоненты с потребностями конкретного приложения, но также повышает надежность работы в различных условиях эксплуатации.

Изучение таблиц данных для более глубокого понимания

Таблицы данных являются основным инструментом для понимания технических тонкостей шунтирующих резисторов.Они предлагают исчерпывающие описания таких параметров, как:

• Значения сопротивления: управление способностью резистора определять ток.

• Номинальная мощность: определение того, насколько хорошо резистор выдерживает определенные электрические нагрузки без перегрева.

• Экологическая стабильность: указывает, насколько устойчив резистор к внешним стрессовым факторам, таким как температура и влажность.

Каждый параметр существенно влияет на надежность, особенно в таких требовательных областях, как автомобильные системы или промышленное оборудование.Внимание к этим деталям может обеспечить согласованность работы и предотвратить неожиданные сбои системы.

Для углубления анализа сосредоточьтесь на:

• Тенденции данных испытаний как в контролируемых лабораторных условиях, так и в экстремальных условиях, таких как резкие колебания температуры или воздействие механической вибрации.

• Сравнительная оценка технических характеристик от нескольких поставщиков, способствующая целостному пониманию поведения компонентов в различных условиях.

Сопоставление этих наблюдений обогащает процесс принятия решений, гарантируя пригодность резистора для его предполагаемого применения и одновременно удовлетворяя более широкие требования на уровне системы.

Параметры производительности: TCR, допуск и структурная упаковка

Критические факторы, такие как температурный коэффициент сопротивления (TCR), допуск и варианты упаковки, служат краеугольными камнями для оценки характеристик шунтирующего резистора.Понимание этих аспектов помогает выбрать компоненты, которые удовлетворяют балансу точности, долговечности и совместимости.

Температурный коэффициент сопротивления (TCR)

TCR указывает на степень изменения сопротивления при изменении температуры.Меньшее значение TCR подразумевает большую стабильность сопротивления, что жизненно важно для точных измерений тока в современных системах, таких как сети распределения электроэнергии.

При анализе TCR:

• Исследуйте температурные характеристики резистора в рабочих диапазонах, соответствующих целевому контексту.

• Учитывайте сценарии с повторяющимися термоциклами, например, управление двигателем в промышленных системах, где TCR играет огромную роль в обеспечении точности измерений.

Приоритизация компонентов с профилями TCR, адаптированными к конкретному приложению, сводит к минимуму риск совокупных ошибок, вызванных температурными изменениями при длительном использовании.

Толерантность

Допуск отражает допустимые расхождения между номинальными и фактическими значениями сопротивления.Этот параметр определяет степень точности измерений, достижимую в конечной системе.Определенные случаи использования, такие как измерения в медицинском оборудовании или коммунальных предприятиях, требуют особенно низких допусков для надежной работы.

Ключевые соображения включают в себя:

• Анализ показателей стабильности партии, указанных в таблицах данных, для оценки изменчивости производства.

• Оценка того, насколько спецификации допусков соответствуют требованиям к точности в соответствующей отрасли, поскольку более жесткие допуски часто повышают точность при длительном использовании.

Нахождение правильного баланса между стоимостью и точностью обеспечивает экономически устойчивый выбор для крупномасштабного внедрения.

Структурная упаковка

Форм-фактор и материалы изготовления резистора существенно влияют на его тепловые и механические характеристики.Варианты упаковки варьируются от устройств для поверхностного монтажа (SMD) до конфигураций для сквозного монтажа, каждая из которых соответствует конкретным дизайнерским предпочтениям и процедурам сборки.

При анализе упаковки необходимо изучить:

• Совместимость физических размеров с имеющейся площадью печатной платы.

• Способность рассеивать тепло, присущая таким материалам, как металлические сплавы, которые повышают долговечность в суровых условиях или в условиях высокой мощности.

• Тенденции в области компактных конструкций, вызванные такими отраслями, как Интернет вещей и аэрокосмическая промышленность, где оптимизация пространства имеет решающее значение.

Выбор подходящей упаковки обеспечивает плавную интеграцию в общий дизайн без ущерба для эксплуатационной надежности.

Анализ и тестирование технических характеристик

Хотя таблицы данных предоставляют фундаментальные знания, их полный потенциал реализуется в сочетании с эмпирическим тестированием.Этапы прототипирования открывают неоценимые возможности:

• Подтвердить предположения, сделанные во время оценки таблицы данных.

• Наблюдайте за отклонениями при контролируемом моделировании, например, при циклическом изменении температуры или испытаниях на механическую нагрузку.

Этот итеративный подход позволяет выяснить, какие параметры заслуживают более пристального внимания и точной настройки.Кроме того, сопоставление теоретических выводов с полевыми данными выявляет компромиссы, такие как выбор между более дешевыми альтернативами и повышенной стабильностью в суровых условиях.

Рассмотрение таких компромиссов облегчает согласование выбора как с целевыми показателями производительности, так и с бюджетными реалиями, особенно в высокопроизводительных средах, где важна экономическая эффективность.

Системная синергия в дизайне

Влияние шунтирующих резисторов выходит за рамки автономной работы: они влияют на гармонию всей системы.Выбор относительно TCR, допуска или упаковки напрямую влияет на рабочую точность и структурную надежность схемы.

Заключение

Шунтирующие резисторы обеспечивают простой и эффективный способ измерения тока, обеспечивая при этом точность, защиту системы и контроль производительности.В статье показано, что успешное использование зависит от тщательного выбора сопротивления, номинальной мощности, допуска, температурной устойчивости, способа монтажа и способа подключения.Это также ясно показывает, что точность повышается за счет хорошей конструкции схемы, соединений по шкале Кельвина, управления температурным режимом и правильного анализа технических данных.При правильном учете этих факторов шунтирующие резисторы становятся надежным инструментом для точного измерения тока как в компактной электронике, так и в сильноточных системах питания.

Часто задаваемые вопросы [FAQ]

1. Чем шунтирующие резисторы отличаются от обычных резисторов?

Шунтирующие резисторы предназначены для измерения тока и имеют очень низкие значения сопротивления.Это позволяет им создавать небольшое падение напряжения, отражающее ток.Обычные резисторы используются для общих целей, таких как ограничение тока или разделение напряжения, и не предназначены для точного измерения тока.

2. Почему для шунтов важен низкий температурный коэффициент сопротивления (TCR)?

Низкий TCR сохраняет сопротивление стабильным даже при изменении температуры.Это помогает поддерживать точные измерения тока и предотвращает ошибки, вызванные нагревом.

3. Когда следует внедрять соединения Кельвина?

Соединения Кельвина используются, когда необходима высокая точность, особенно при очень низких значениях сопротивления.Они устраняют ошибки, вызванные сопротивлением проводов, и повышают точность измерений.

4. Эффективны ли шунтирующие резисторы для измерения переменного тока?

Шунтирующие резисторы можно использовать для измерения переменного тока, но на высоких частотах точность может снизиться.Это происходит из-за паразитной индуктивности, которая может искажать измерения.

5. Каких распространенных ошибок следует избегать при использовании шунтирующих резисторов?

Избегайте использования резисторов с низкой номинальной мощностью, так как это может привести к перегреву и повреждению.Не игнорируйте самонагрев, так как он влияет на точность.Кроме того, избегайте пропуска соединений Кельвина при прецизионных настройках, поскольку это может привести к ошибкам измерений.
