Объяснение предохранительных резисторов: Принцип работы, выбор и тестирование

Плавкие резисторы объединяют ограничение тока и защиту цепи в одном компоненте. Они ведут себя как стандартные резисторы в нормальном режиме, а затем размыкают цепь в условиях перегрузки или короткого замыкания. В этой статье объясняется структура плавкого резистора, принцип работы, факторы выбора, применения, методы тестирования и сравнение со стандартными резисторами и предохранителями.

Каталог

Основы плавких резисторов

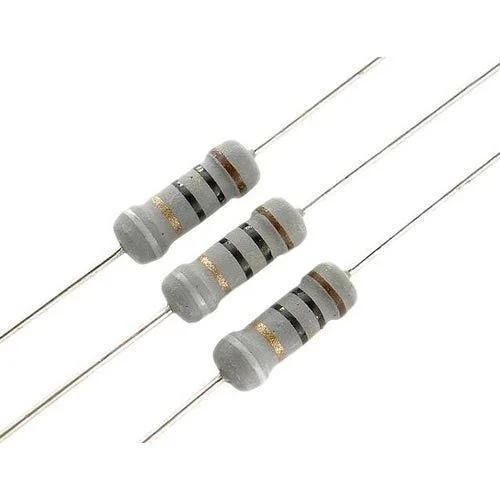

Что такое плавкий резистор?

Плавкий резистор, также известный как плавкий резистор, — это специальный компонент, который объединяет функции резистора и предохранителя в одном устройстве. В нормальном режиме он ограничивает ток и создает необходимое падение напряжения, точно так же, как стандартный резистор. Если возникает ненормальная токовая ситуация, он может разорвать цепь, чтобы защитить другие компоненты от повреждений.

Многие электронные схемы требуют ограничения тока, чтобы поддерживать работу компонентов в безопасных электрических пределах. Хотя стандартный резистор может контролировать ток, часто требуется дополнительная защита, чтобы предотвратить повреждения, вызванные короткими замыканиями, перегрузками или отказами компонентов. Плавкий резистор решает обе эти задачи, объединяя контроль тока и защиту цепи в одном компактном компоненте.

Эта двуфункциональная конструкция снижает количество компонентов, упрощает схемы, экономит место на печатной плате и может снизить затраты на производство. В результате плавкие резисторы широко используются в источниках питания, зарядных устройствах, бытовой электронике, автомобилях и промышленных системах управления.

Двойная функция: ограничение тока и защита цепи

Основное преимущество плавкого резистора заключается в его способности выполнять две функции одновременно. В нормальном режиме он ведет себя как резистор, контролируя поток тока и поддерживая правильную работу цепи. В условиях неисправности он действует как защитное устройство, которое размыкает цепь при возникновении избыточного тока.

Когда короткое замыкание, неисправный полупроводник, поврежденная проводка или другое ненормальное состояние вызывают повышение тока выше безопасных пределов, плавкий резистор разработан для реагирования контролируемым образом. Его внутренний резистивный элемент содержит тщательно спроектированный участок, который служит точкой плавления. Как только температура достигает установленного порога, этот участок размыкается и навсегда прерывает поток тока.

Это поведение при открытии предотвращает попадание избыточного тока на чувствительные компоненты, такие как полупроводники, трансформаторы, конденсаторы и дорожки на печатной плате. В отличие от стандартных резисторов, которые могут перегреваться или выходить из строя непредсказуемо при сильных перегрузках, плавкие резисторы специально разработаны для безопасного и надежного размыкания цепи.

Конструкция и ключевые характеристики

Плавкие резисторы разработаны для работы в непрерывном режиме, обеспечивая надежную защиту в условиях неисправности. Чтобы достичь этого баланса, производители используют специализированные материалы и методы конструкции, которые поддерживают как электрическую производительность, так и безопасность.

Одной из самых узнаваемых особенностей является керамический корпус. Керамические материалы обеспечивают отличную электрическую изоляцию и способны выдерживать гораздо более высокие температуры, чем многие материалы на пластиковой основе. Во время нормальной работы керамический корпус помогает рассеивать тепло, выделяемое резистивным элементом. В условиях неисправности он помогает содержать тепло, искры, обломки и газы, которые могут образоваться, когда компонент размыкается.

Физическая идентификация — это еще одна важная характеристика. Предохранительные резисторы часто имеют уникальные маркировки, напечатанные этикетки или цветные полоски, которые отличают их от обычных резисторов. Это различие особенно важно в ходе обслуживания и ремонта, поскольку замена предохранительного резистора стандартным резистором устраняет запланированный механизм защиты цепи.

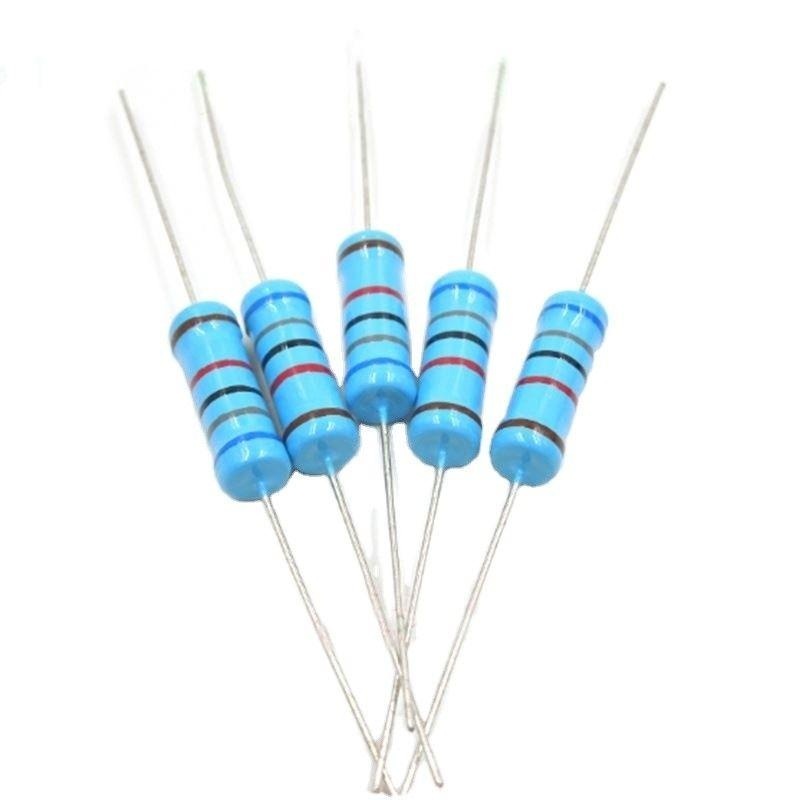

Доступно несколько методов конструкции в зависимости от требований к применению. Наиболее распространенными конструкциями являются предохранительные резисторы с проводом и предохранительные резисторы с металлической пленкой.

Предохранительные резисторы с проводом используют тщательно подобранный резистивный провод, намотанный на керамическое ядро. Эти устройства, как правило, обеспечивают более высокую способность к обработке мощности и предсказуемые характеристики плавления, что делает их подходящими для источников питания, управления моторами и других приложений с более высокой мощностью.

Предохранительные резисторы с металлической пленкой используют тонкую резистивную пленку, нанесенную на изоляционный субстрат. Они, как правило, меньше, предлагают стабильные электрические характеристики и обычно используются в компактном электронном оборудовании, где пространство на плате ограничено.

Независимо от типа конструкции, все предохранительные резисторы имеют одну и ту же цель: обеспечить стабильное сопротивление во время нормальной работы, безопасно размыкая цепь, когда чрезмерный ток создает неисправное состояние.

Как работает предохранительный резистор?

Операция в нормальных условиях

В условиях нормальной работы предохранительный резистор функционирует как стандартный резистор. Когда подается питание, электрический ток проходит через резистивный элемент, а значение сопротивления контролирует количество тока, проходящего через цепь. Это сопротивление также создает необходимое падение напряжения, необходимое для правильной работы цепи.

Поскольку ток проходит через компонент, часть электрической энергии преобразуется в тепло. Этот эффект нагрева является нормальной характеристикой работы резистора. Пока ток остается в пределах номинальных значений компонента, выделяемое тепло остается ниже допустимого значения мощности. Тепло распространяется по резистивному элементу, передается в керамический корпус и постепенно выделяется в окружающую среду.

В источниках питания, зарядных устройствах, управляющих цепях и многих других электронных системах этот процесс происходит непрерывно во время работы оборудования. Предохранительный резистор остается электрически стабильным и помогает поддерживать стабильную работу цепи.

Долгосрочная надежность также зависит от стабильности сопротивления. Правильно подобранный предохранительный резистор испытывает лишь незначительные изменения сопротивления при воздействии нормальных температурных колебаний. Поддержание стабильного значения сопротивления помогает сохранить точный контроль тока, правильные уровни напряжения и надежную характеристику защиты.

Как механизм плавления реагирует на перегрузку тока

Защитная функция предохранительного резистора активируется при прохождении чрезмерного тока через цепь. Общими причинами являются короткие замыкания, перегруженные цепи, неисправные полупроводники, поврежденные проводки или аномальные условия напряжения.

Поскольку ток увеличивается за пределами нормального рабочего диапазона, резистивный элемент начинает выделять тепло с гораздо более быстрой скоростью. Это происходит потому, что выделение тепла следует соотношению I²R, что означает, что даже относительно небольшое увеличение тока может вызвать гораздо большее увеличение температуры.

Сначала компонент поглощает и рассекает лишнее тепло через свое тело. Если состояние перегрузки продолжается, генерируемое тепло в конечном итоге превышает количество, которое можно безопасно высвободить. Внутренняя температура затем быстро возрастает.

Как только температура достигает порога плавления, для которого был спроектирован компонент, определенная часть резистивного элемента начинает разрушаться. В зависимости от конструкции элемент может расплавиться, отделиться, испариться или разгореться в заранее определенном месте. Это создает постоянное прерывание электрического пути.

После того как элемент открывается, ток больше не может протекать через цепь. Это прерывание предотвращает попадание неисправного тока к последующим компонентам и помогает защищать интегральные схемы, транзисторы, трансформаторы, конденсаторы и дорожки печатных плат от чрезмерного электрического и термального стресса.

Керамичный корпус также способствует безопасности в этом процессе. Когда элемент открывается, могут генерироваться мелкие частицы, газы, тепло или искры. Керамичная оболочка помогает содержать эти побочные продукты и снижает риск повреждения соседних компонентов.

Текущий уровень, необходимый для активации действия предохранителя, зависит от таких факторов, как резистивный материал, толщина провода или пленки, значение сопротивления, тепловой дизайн, размер компонента и общая конструкция. Эти характеристики тщательно контролируются, чтобы обеспечить предсказуемую защиту, сохраняя стабильную работу в условиях нормального использования.

Предохранительный резистор против резистора против предохранителя

Предохранительный резистор, стандартный резистор и предохранитель могут выглядеть схоже, потому что все три устанавливаются последовательно с цепью и влияют на поток тока. Однако каждый из них выполняет разные функции и реагирует по-разному в условиях неисправности.

Стандартный резистор предназначен в первую очередь для ограничения тока, падения напряжения, деления напряжения и рассеивания энергии. Он не предоставляет специальной защиты от сверхтока. Если через стандартный резистор проходит чрезмерный ток, он может перегреваться, изменять значение, трескаться, обесцветиваться или неожиданно выходить из строя.

Предохранитель специально предназначен для защиты цепи. В нормальных условиях он создает очень небольшое сопротивление и позволяет току течь свободно. Когда ток превышает номинал предохранителя в течение достаточного времени, элемент предохранителя плавится и создает разрыв в цепи, останавливая поток тока.

Предохранительный резистор сочетает обе функции. Во время нормальной работы он действует как резистор, контролируя ток и создавая контролируемое падение напряжения. В условиях неисправности он открывает цепь контролируемым образом, когда чрезмерный ток заставляет внутренний элемент достичь своей проектной температуры плавления.

Использование неправильного компонента может повлиять как на производительность, так и на безопасность. Замена предохранительного резистора на стандартный резистор устраняет функцию защиты, предусмотренную конструкцией. Замена резистора на предохранитель устраняет необходимое сопротивление для правильной работы цепи. Каждый компонент должен быть выбран в соответствии с его специфической ролью в цепи.

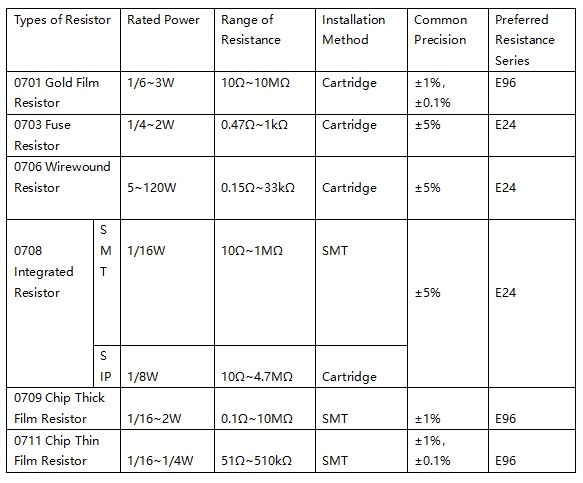

Таблица сравнения характеристик

Характеристика	Предохранительный резистор	Стандартный резистор	Стандартный предохранитель
Основная функция	Ограничивает ток и предоставляет защиту от сверхтока	Ограничивает ток и снижает напряжение	Обеспечивает защиту от сверхтока только
Поведение при сверхтоке	Открывает цепь (сгорает) контролируемым образом	Может перегреваться и неожиданно выходить из строя	Плавится и открывает цепь
Значение сопротивления	Специфическое функциональное сопротивление (например, 10Ω)	Широкий диапазон точных значений	Очень низкое, почти нулевое сопротивление
Ограничение пускового тока	Да, благодаря внутреннему сопротивлению	Да, основная функция	Нет, требуется отдельный компонент
Сброс/Замена	Должен быть заменен после сгорания	Должен быть заменен в случае отказа	Должен быть заменен после перегорания
Экономическая эффективность	Умеренная, сочетает две функции	Низкая, однородная функция	Низкая, однородная функция
Требования к пространству	Компактный, один компонент	Минимальное, один компонент	Минимальное, один компонент

Когда следует использовать предохранительный резистор?

Предохранительный резистор часто является предпочтительным решением, когда цепь требует как ограничения тока, так и защиты от неисправностей, сохраняя компактный дизайн. Сочетание этих функций в одном компоненте снижает количество частей на печатной плате и упрощает проектирование цепи.

Это преимущество особенно ценно в компактных электронных продуктах, где пространство на плате ограничено. Вместо установки как резистора, так и предохранителя, один предохранительный резистор может выполнять обе функции. Меньшее количество компонентов также означает меньше соединений, более простые процессы сборки и потенциально более низкие производственные затраты.

Предохранительные резисторы обычно используются в источниках питания с коммутируемыми режимами, зарядных устройствах, потребительской электронике, бытовых приборах, драйверах светодиодов и управляющих схемах. Во время запуска эти системы могут испытывать временные скачки тока, вызванные зарядкой конденсаторов или активацией внутренней нагрузки. Предохранительный резистор помогает ограничить эти токи, оставаясь готовым отключить цепь в случае возникновения серьезной неисправности.

В оборудовании на аккумуляторах и зарядных системах предохранительные резисторы помогают защитить от коротких замыканий, поврежденных компонентов и ненормальных рабочих условий. В бытовых приборах они помогают защищать управляющие платы и силовые цепи от чрезмерного тока, вызванного внутренними сбоями.

Однако предохранительный резистор не всегда следует считать прямой заменой специализированного предохранителя. Некоторые применения должны соответствовать определенным стандартам безопасности, сертификациям или регулирующим требованиям, которые требуют сертифицированные предохранители в качестве основного защитного устройства.

Оборудование высокой мощности, промышленная техника, медицинская электроника и другие системы, критичные для безопасности, часто используют специализированные предохранители вместе с резисторами и другими защитными устройствами. Этот многослойный подход обеспечивает дополнительную защиту и поддерживает соответствие признанным стандартам безопасности.

Окончательный выбор зависит от электрических требований, доступного пространства на плате, норм безопасности и общей стратегии защиты продукта.

Общие области применения резисторов-предохранителей

Резисторы-предохранители широко используются, поскольку они обеспечивают как ограничение тока, так и защиту от перегрузок в одном компоненте. Эта двойная функция снижает количество компонентов, экономит пространство на печатной плате и упрощает схемотехнику.

Многие электронные системы испытывают временные пиковые нагрузки при запуске, перегрузки, короткие замыкания или отказы компонентов во время работы. В этих ситуациях резистор-предохранитель контролирует ток в нормальном режиме работы и отключает цепь, когда возникает чрезмерный ток.

Благодаря этим преимуществам резисторы-предохранители обычно встречаются в потребительской электронике, бытовых приборах, автомобильных системах, промышленном оборудовании и системах преобразования энергии.

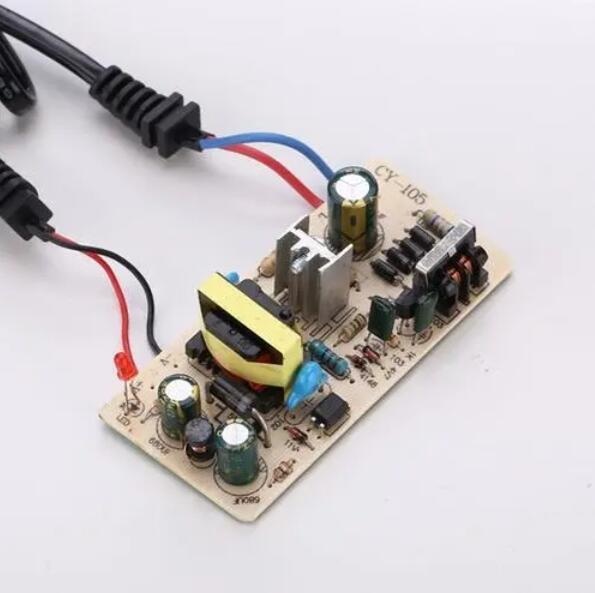

Потребительская электроника, бытовые приборы и автомобильные системы

Одно из самых распространенных применений резисторов-предохранителей — это входной этап блоков питания. Когда питание впервые подается, большие фильтрующие конденсаторы начинают моментально накапливать заряд и могут создать значительные пиковые токи. Резистор-предохранитель помогает ограничить эти пиковые токи и снижает нагрузку на выпрямители, выключатели, конденсаторы и другие компоненты. Если впоследствии возникает неисправность, резистор-предохранитель может отключить цепь до того, как произойдет серьёзный ущерб.

Зарядные устройства также выигрывают от защиты резисторов-предохранителей. Во время запуска возникают временные скачки тока, когда конденсаторы заряжаются и активируются схемы управления батареей. Резисторы-предохранители помогают контролировать эти скачки и обеспечивают защиту от коротких замыканий, отказов компонентов и неправильного подключения батарей.

Многие бытовые приборы используют резисторы-предохранители для защиты электронных контрольных плат и силовых цепей. Продукты такие как микроволновые печи, стиральные машины, посудомоечные машины, кондиционеры воздуха и индукционные плитки содержат электронные системы, которые могут быть подвержены скачкам питания, перегруженным компонентам и внутренним электрическим неисправностям. Резисторы-предохранители обеспечивают дополнительный уровень защиты, занимая минимальное пространство на печатной плате.

Автомобильная электроника представляет собой еще одну важную область применения. Электрические системы транспортных средств испытывают колебания напряжения, переходные процессы от генератора, электрический шум, вибрацию и широкие температурные колебания. Резисторы-предохранители часто используются в контрольных модулях, цепях привода моторов, системах освещения, модулях связи и панелях инструментов для защиты чувствительных электронных компонентов от этих сложных условий.

Промышленное оборудование и системы преобразования энергии

Промышленное оборудование часто работает постоянно в сложных условиях окружающей среды. Тепло, вибрация, пыль, электрический шум и неожиданные неисправности могут создавать значительную нагрузку на электронные цепи. Надежная защита, следовательно, является необходимой.

Резисторы-предохранители обычно применяются в приводах моторов, промышленных панелях управления, системах автоматизации, программируемых контроллерах, электроинструментах и производственном оборудовании. В этих приложениях они помогают защищать как силовые цепи, так и управляющую электронику от перегрузок и коротких замыканий.

Оборудование для преобразования энергии — еще одна важная область применения. Выпрямители, инверторы, преобразователи и источники питания с переключением часто требуют больших пусковых токов при первом включении. Резисторы-предохранители помогают ограничить эти временные скачки и снижают нагрузку на полупроводниковые устройства, трансформаторы, индуктивности и конденсаторы.

Если серьезная неисправность возникает на этапе преобразования энергии, резистор-предохранитель может прервать чрезмерный ток до того, как он повредит критические компоненты или дорожки на печатной плате. Эта защита улучшает надежность оборудования и может снизить затраты на обслуживание и ремонт.

Резисторы-предохранители также используются в системах управления энергией и распределения энергии, где требуются компактные решения для защиты. Их способность объединять ограничение тока и защиту от неисправностей в одном компоненте делает их особенно полезными в конструкциях с ограниченным пространством.

При выборе резистора-предохранителя для этих приложений важно учитывать сопротивление, мощность, ток срабатывания, время срабатывания, напряжение, диапазон рабочих температур и тип упаковки. Тщательный обзор технических характеристик производителя помогает обеспечить как надежную работу, так и эффективную защиту.

Как выбрать правильный резистор-предохранитель

Выбор предохранительного резистора включает в себя больше, чем просто выбор значения сопротивления. Компонент должен оставаться стабильным в нормальных условиях эксплуатации, обеспечивая надежную защиту при возникновении неисправности. Предохранительный резистор с недостаточной rated может отключиться в нормальных условиях эксплуатации, в то время как oversized компонент может не обеспечить адекватную защиту при возникновении избыточного тока.

Процесс выбора начинается с оценки условий работы цепи. Важные факторы включают нормальный рабочий ток, ток запуска, напряжение питания, температуру окружающей среды и возможные условия неисправности. После того как эти требования поняты, можно сопоставить спецификации предохранительного резистора с приложением.

Несколько спецификаций напрямую влияют на как производительность, так и способность к защите. Наиболее важными являются значение сопротивления, номинальная мощность, предельный ток, время срабатывания и номинальное напряжение.

Основные параметры выбора

Значение сопротивления (Ω)

Значение сопротивления определяет, насколько предохранительный резистор ограничивает ток в нормальных условиях эксплуатации. Когда ток проходит через компонент, сопротивление создает падение напряжения, которое влияет на общую производительность цепи.

Более высокое значение сопротивления обеспечивает более сильное ограничение тока, но увеличивает потери напряжения и диссипацию мощности. Более низкое значение сопротивления снижает падение напряжения, но может допустить избыточный ток во время запуска или аномальных условий работы.

При выборе значения сопротивления следует внимательно оценить ожидаемый рабочий ток и допустимое падение напряжения. Чрезмерное сопротивление может уменьшить напряжение, доступное для нагрузки, в то время как недостаточное сопротивление может ослабить производительность по ограничению тока. Выбранное значение должно поддерживать нормальную работу цепи, одновременно способствуя общей стратегии защиты.

Номинальная мощность (Вт)

Номинальная мощность определяет, сколько тепла предохранительный резистор может безопасно рассеять в условиях непрерывной работы. Поскольку резисторы преобразуют электрическую энергию в тепло, более высокие уровни тока приводят к большему рассеиванию мощности.

Правильный выбор требует расчета ожидаемой рабочей мощности и ее сравнения с номинальным значением компонента. Непрерывная работа вплотную к максимальному значению может увеличить внутреннюю температуру, ускорить процесс старения и снизить долгосрочную надежность.

Для повышения надежности многие конструкции включают в себя запас по снижению мощности, который позволяет предохранительному резистору работать значительно ниже его максимальной мощности. Более низкие рабочие температуры помогают поддерживать стабильную электрическую производительность и продлевают срок службы.

Предельный ток

Предельный ток — это уровень тока, который вызывает размыкание предохранительного резистора в цепи. Эта спецификация определяет, когда функция защиты становится активной.

Правильно выбранный предохранительный резистор должен выдерживать нормальный рабочий ток и ожидаемые временные импульсные токи, при этом отключаясь до того, как избыточный ток повредит полупроводники, трансформаторы, конденсаторы, дорожки на печатных платах или другие компоненты.

Процесс выбора обычно включает в себя сравнение нормального рабочего тока, тока запуска и ожидаемого тока при неисправности. Предельный ток должен быть достаточно высоким, чтобы избежать ненужного размыкания, но при этом достаточно низким, чтобы обеспечить эффективную защиту при возникновении неисправности.

Время срабатывания

Время срабатывания описывает, насколько быстро предохранительный резистор реагирует на условие перегрузки. На время отклика влияют как величина тока, так и продолжительность перегрузки.

Некоторые приложения требуют немедленного прерывания тока неисправности. В таких ситуациях быстро срабатывающие предохранительные резисторы обеспечивают быструю защиту от сильных перегрузок и коротких замыканий.

Другие системы, такие как источники питания, приводы двигателей и цепи с большими фильтрующими конденсаторами, испытывают временные импульсные нагрузки при запуске. В этих приложениях предохранительный резистор, который может выдерживать кратковременные перегрузки, может быть более подходящим. Это предотвращает ненужное размыкание при запуске, сохраняя защиту от устойчивых неисправностей.

Подбор подходящего варианта зависит от поведения цепи при запуске и характеристик неисправности.

Номинальное напряжение

Номинальное напряжение указывает максимальное напряжение, которому предохранительный резистор может безопасно подвергаться после размыкания внутреннего элемента.

Когда происходит действие предохранителя, в резистивном элементе образуется зазор. Если напряжение на этом зазоре слишком высоко, может возникнуть электрическая дуга. Дуга может позволить току продолжать течь, несмотря на то, что элемент разомкнут, что уменьшает эффективность механизма защиты.

Чтобы избежать этой проблемы, номинальное напряжение должно превышать максимальное ожидаемое напряжение в приложении, включая нормальные рабочие условия, транзитивные события и условия импульса. Поддержание достаточной запаса по безопасности помогает обеспечить надежное прерывание тока неисправности.

Условия окружающей среды и надежности

Электрические характеристики являются лишь частью процесса выбора. Условия окружающей среды также влияют на долгосрочную надежность и производительность защиты.

Рабочая температура является одним из самых важных факторов. По мере повышения температуры окружающей среды, резистор-предохранитель работает ближе к своим тепловым пределам и может сработать при токе ниже ожидаемого. Очень низкие температуры могут иметь противоположный эффект, увеличивая ток, необходимый для срабатывания предохранителя.

Среда установки также должна быть тщательно расценена. Автомобильное, промышленное и наружное оборудование может подвергаться воздействию влаги, пыли, загрязнений, вибрации, механического удара и повторяющегося температурного цикла. Со временем эти условия могут повлиять на пайные соединения, защитные покрытия и общую надежность компонентов.

Производители часто решают эти проблемы с помощью специализированных технологий конструкции. Некоторые резисторы-предохранители используют защитные покрытия, чтобы противостоять влаге и загрязнению, в то время как другие включают усиленные конструкции или герметичную упаковку для повышения долговечности.

Выбор резистора-предохранителя, который соответствует как электрическим требованиям, так и условиям окружающей среды, помогает обеспечить надежную работу на протяжении всего срока службы продукта, одновременно снижая риск неожиданных сбоев.

Стандарты безопасности и надежность

Резисторы-предохранители объединяют ограничение тока и защиту цепи в одном компоненте. Поскольку они выполняют обе функции, они широко используются в источниках питания, потребительской электронике, автомобильных системах и промышленном оборудовании.

Однако резистор-предохранитель не всегда следует рассматривать как прямую замену специализированному предохранителю. Приложения, подлежащие требованиям безопасности или сертификации, часто требуют специфичных защитных устройств, которые соответствуют признанным отраслевым стандартам. Просмотр технических паспортов, информации о сертификации и руководств по применению помогает гарантировать, что выбранный компонент соответствует как требованиям по производительности, так и требованиям к соблюдению.

Понимание стандартов безопасности и соображений долгосрочной надежности имеет ключевое значение для достижения надежной защиты цепи.

Стандарты и требования к сертификации

Устройства электрической защиты часто требуют соблюдения признанных стандартов безопасности перед их использованием в сертифицированных продуктах. Организации, такие как UL (Лаборатории по тестированию) и IEC (Международная электротехническая комиссия), устанавливают требования, касающиеся возможностей прерывания неисправностей, рабочих характеристик, запасов безопасности и долгосрочной надежности.

Традиционный предохранитель спроектирован исключительно для защиты цепи и должен демонстрировать предсказуемое поведение при прерывании неисправностей в процессе сертификационного тестирования. Эти тесты подтверждают, что устройство может безопасно прерывать перегрузочные и короткие токи в определенных условиях работы.

Резистор-предохранитель выполняет аналогичную защитную функцию, но отличается тем, что также должен работать как резистор во время нормальной работы цепи. Этот двуцелевой дизайн означает, что требования к сертификации могут различаться между производителями, семействами продуктов и категориями приложений.

При оценке резистора-предохранителя важные характеристики для рассмотрения включают:

• Статус одобрения и сертификаты

• Номинальное напряжение

• Номинальная мощность

• Способность к прерыванию неисправностей

• Подходящесть для применения

В многих системах с высокой надежностью резистор-предохранитель является лишь частью более широкой стратегии защиты. Часто комбинируются несколько защитных устройств для улучшения общей безопасности системы.

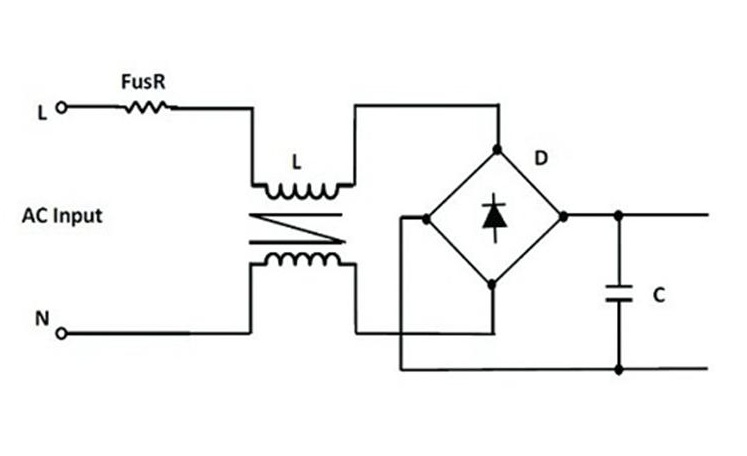

Типичный источник питания может включать:

• Резистор-предохранитель для ограничения тока и защиты от неисправностей

• NTC термистор для управления пусковым током

• MOV (металлооксидный варистор) для подавления перенапряжений

• Диод TVS для защиты от транзитных напряжений

• Автоматический выключатель или сертифицированный предохранитель для дополнительной защиты от неисправностей

Этот многослойный подход снижает зависимость от одного защитного компонента и улучшает устойчивость к неисправностям. Он широко используется в промышленном оборудовании, медицинской электронике, телекоммуникационных системах, автомобильной электронике и оборудовании для преобразования электроэнергии, где требования безопасности более строгие.

Надежность и режимы отказа

Резистор-предохранитель специально спроектирован для того, чтобы сработать контролируемым образом, когда чрезмерный ток проходит через цепь. Во время нормальной работы он функционирует как резистор и рассеивает тепло в пределах своих номинальных ограничений. В условиях неисправности увеличивающийся ток повышает температуру резистивного элемента, пока она не достигнет запроектированного порога плавления.

В этот момент элемент расплавляется или разделяется, создавая разомкнутую цепь. Это поведение "отказа в открытом состоянии" прерывает ток и помогает защитить полупроводники, трансформаторы, конденсаторы, дорожки на печатной плате и другие устройства, расположенные ниже по цепи, от повреждения.

Хотя этот защитный режим отказа является намеренным, плавкие резисторы могут все равно подвергаться постепенным изменениям в процессе длительной эксплуатации.

Одним из самых распространенных вопросов надежности является дрейф сопротивления. Воздействие тепла, электрические нагрузки, условия окружающей среды и повторяющиеся импульсные события могут медленно изменять значение сопротивления. Небольшие изменения, как правило, допустимы, но чрезмерный дрейф может повлиять на управление током, падение напряжения и общую работу схемы.

Термальное циклирование — еще один важный фактор. Каждая работа и выключение питания вызывает расширение и сжатие внутри компонента. Со временем повторяющиеся изменения температуры могут вызвать стресс в резистивном элементе, внутренних соединениях и точках пайки.

Механические и экологические условия также могут влиять на надежность. Оборудование, работающее в сложных условиях, может подвергаться:

• Постоянным вибрациям

• Механическим ударам

• Пыли и загрязнению

• Влажности и влажности воздуха

• Широким колебаниям температуры

Эти условия могут способствовать нестабильным электрическим соединениям, переменным изменениям сопротивления и преждевременному старению компонентов.

По этой причине надежный дизайн схемы включает больше, чем просто выбор правильного значения сопротивления. Долговременная работа также зависит от надлежащего температурного контроля, снижения мощности, защиты от окружающей среды и соответствующих методов установки.

Многие системы высокой надежности включают дополнительные защитные устройства наряду с плавким резистором, чтобы обеспечить несколько уровней защиты. Такой подход снижает риск того, что отказ одного компонента оставит систему без защиты и помогает поддерживать безопасную работу в ненормальных условиях.

При правильном выборе и применении плавкий резистор может обеспечивать много лет стабильной работы, продолжая обеспечивать надежную защиту от перегрузок и токов короткого замыкания.

Тестирование и Устранение Неполадок Плавких Резисторов

Тестирование плавкого резистора является важной частью диагностики сбоев в источниках питания, поврежденных управляющих цепях или оборудования, которое больше не работает правильно. Поскольку плавкий резистор выполняет как функцию сопротивления, так и функцию защиты, тестирование помогает определить, работает ли компонент нормально или открылся в ответ на отказ.

В многих случаях плавкие резисторы проверяются после симптомов, таких как мёртвая цепь, неработающая силовая ступень или оборудование, которое внезапно перестало работать. Наиболее распространенный диагностический метод — измерение сопротивления с помощью цифрового мультиметра (DMM).

Перед выполнением любых измерений оборудование следует полностью отключить от всех источников питания. Устройства, работающие от переменного тока, должны быть отключены от сети, а батареи или внешние источники питания должны быть удалены. Конденсаторы в цепи также должны быть разряжены, так как накопленная энергия может повлиять на измерения и создать опасности для безопасности.

Соблюдение этих мер предосторожности помогает обеспечить точные результаты тестирования, снижая риск повреждения тестового оборудования и окружающей схемы.

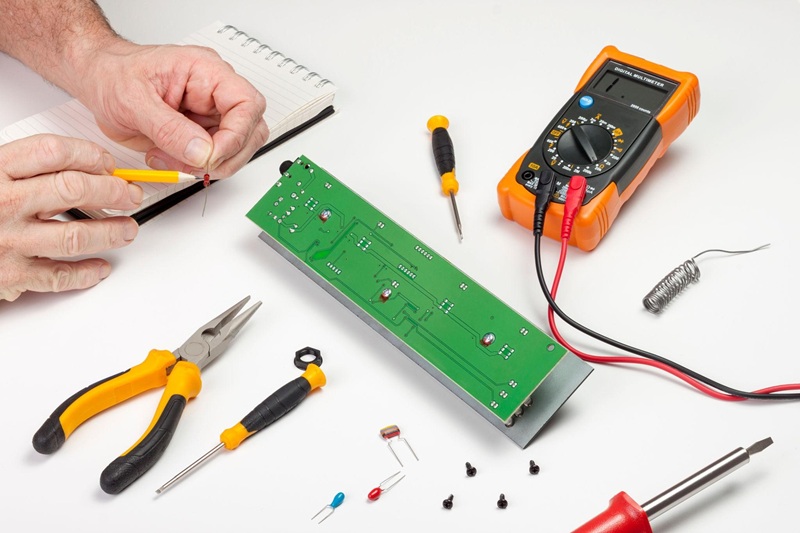

Тестирование Сопротивления с Помощью Мультиметра

Самый простой способ оценить плавкий резистор — это измерить его сопротивление.

Установите цифровой мультиметр на соответствующий диапазон сопротивления и поместите щупы на терминалы плавкого резистора. После стабилизации показания сравните измеренное значение с номинальным сопротивлением и спецификацией допуска.

Например, плавкий резистор с номиналом 10 Ω ±5% должен измеряться в пределах допустимого диапазона. Небольшие колебания нормальны и могут быть вызваны точностью измерений, температурными изменениями или допусками компонентов.

Если измеренное сопротивление значительно выше или ниже ожидаемого, плавкий резистор мог испытать перегрев, старение, повреждение или частичный отказ. Такие изменения могут повлиять как на работу схемы, так и на производительность защиты.

Плавкий резистор, который полностью открылся во время аварийной ситуации, обычно дает очень другое показание. Мультиметр может показать OL, разомкнутая цепь или чрезвычайно высокое значение сопротивления. Это указывает на то, что внутренний путь тока был прерван, и компонент выполнил свою защитную функцию.

В многих ситуациях ремонта плавкие резисторы измеряются, оставаясь припаянными к печатной плате. Хотя этот метод удобен, другие компоненты, подключенные к цепи, могут создавать параллельные пути тока, которые влияют на показания.

Если измеренное значение выглядит необычно, более точным подходом будет отсоединить один из терминалов плавкого резистора и измерить его отдельно. Изоляция компонента устраняет помехи со стороны окружающей схемы и предоставляет более надежный результат.

Визуальная инспекция также может предоставить ценные подсказки. Признаки, такие как обесцвечивание, трещины в керамических корпусах, ожоги, поврежденные выводы или свидетельства перегрева, могут указывать на то, что предохранительный резистор подвергался чрезмерному электрическому стрессу.

Продвинутые диагностические методы

В разработке продуктов, исследованиях надежности, анализе сбоев и обслуживании критического оборудования могут использоваться более совершенные методы для оценки производительности предохранительных резисторов.

Одним из полезных методов является термография. Инфракамерa может показать распределение температуры по работающей цепи. Компоненты, несущие чрезмерный ток, часто выглядят как локализованные горячие точки. Неровные температурные паттерны могут указывать на плохие паяные соединения, перегруженные компоненты, поврежденные дорожки печатной платы или предохранительные резисторы, работающие близко к своим термическим пределам.

Например, предохранительный резистор, который постоянно работает при значительно более высокой температуре, чем близлежащие компоненты, может указывать на чрезмерный ток в цепи, неправильный выбор компонентов или развивающуюся неисправность в другом месте системы. Раннее обнаружение этих проблем может помочь предотвратить неожиданные отказы.

Еще одним продвинутым методом является контролируемое тестирование на перегрузку, которое обычно выполняется во время квалификации продукта, лабораторного тестирования и верификации дизайна.

В ходе этой процедуры на предохранительный резистор подается контролируемый перегрузочный ток, в то время как контролируются ток, напряжение и время отклика. По мере увеличения перегрузки внутренняя температура повышается до тех пор, пока предохранительный резистор не сработает. Измеренные значения тока срабатывания и времени отклика затем можно сравнить со спецификациями производителя.

Это тестирование помогает подтвердить, что компонент реагирует правильно в условиях неисправности и предоставляет полезную информацию о координации защиты в цепи.

Поскольку тестирование на перегрузку намеренно разрушает компонент, его следует проводить только в контролируемой среде с надлежащим безопасным оборудованием. В процессе срабатывания компонент может выделять тепло, искры, дым, газы, обрывки или электрические дуги. Всегда должны использоваться соответствующие меры безопасности и процедуры.

Предупреждение о безопасности:

Всегда заменяйте вышедший из строя предохранительный резистор на точно такой же тип предохранительного резистора, как указано производителем оборудования.

Никогда не заменяйте предохранительный резистор стандартным резистором с таким же сопротивлением. Хотя сопротивление может выглядеть идентично, стандартный резистор не обеспечивает контролируемого поведения при плавлении.

В условиях перегрузки обычный резистор может перегреваться, обугливаться, трескаться, дымить или выходить из строя непредсказуемо, позволяя чрезмерному току продолжать течь. Это может повредить полупроводники, дорожки печатной платы, проводку и другие компоненты цепи.

Использование правильного заменяемого компонента помогает сохранить оригинальный проект защиты и снизить риск повреждения оборудования, перегрева или возгорания.

Будущие тенденции в технологии предохранительных резисторов

Технология предохранительных резисторов продолжает развиваться, поскольку электронные системы становятся все меньшими, мощнее и более энергоэффективными. Современные продукты часто интегрируют больше функций в меньшем объеме, увеличивая требования к каждому компоненту в цепи.

Устройства защиты теперь должны надежно работать в компактных конфигурациях, обрабатывать более высокую плотность мощности и поддерживать предсказуемую производительность в условиях постоянно возрастающих требований.

Чтобы удовлетворить эти требования, производители улучшают материалы, уточняют производственные методы и разрабатывают современные конструкции упаковки, которые обеспечивают лучшую теплоту и более последовательные характеристики защиты. Эти улучшения помогают предохранительным резисторам оставаться эффективными в потребительской электронной продукции, автомобильных системах, оборудовании промышленной автоматизации, телекоммуникационной инфраструктуре и применениях по преобразованию энергии.

Поскольку электронные технологии продолжают развиваться, в будущем ожидается, что конструкции предохранительных резисторов станут меньше, надежнее и более тесно интегрированы с современными системами защиты.

Миниатюризация и интегрированные конструкции защиты

Одна из самых сильных тенденций в электронике — это продолжающееся уменьшение размера продуктов. Смартфоны, носимые устройства, коммуникационные модули, блоки питания и системы промышленного управления требуют увеличенной функциональности при меньших размерах печатной платы.

Чтобы поддержать эти требования, производители разрабатывают меньшие предохранительные резисторы, которые сохраняют те же электрические и защитные характеристики, при этом используя менее значительную площадь печатной платы. Достижение этой цели требует улучшений в резистивных материалах, тепловом управлении и производственной точности.

Ярким примером является растущее использование резисторов с предохранителями для поверхностного монтажа (SMD резисторы с предохранителями). Эти устройства поддерживают процессы автоматической сборки и занимают значительно меньше места, чем многие традиционные компоненты с выводами. Их компактный размер позволяет интегрировать больше цепей в ту же площадь печатной платы, сохраняя при этом необходимые функции защиты.

Эта тенденция особенно заметна в компактных преобразователях питания, портативной электронике, коммуникационном оборудовании и плотно структурированных цепях управления питанием, где доступное пространство на плате ограничено.

В то же время производители все чаще интегрируют несколько функций защиты в один корпус. Вместо использования нескольких отдельных компонентов защиты, гибридные устройства могут комбинировать функциональность резистора с предохранителем с другими пассивными или защитными элементами.

Этот интегрированный подход предлагает несколько преимуществ:

• Снижение количества компонентов

• Меньшая площадь печатной платы

• Упрощенные схемные решения

• Более быстрые процессы сборки

• Повышенная надежность системы

Снижение количества отдельных компонентов и соединений также может уменьшить сложность сборки и снизить потенциальные точки отказа в цепи.

Умные и сбрасываемые технологии защиты

Защита цепей постепенно выходит за рамки простого прерывания цепи. Современные электронные системы все чаще включают функции мониторинга, диагностики и предиктивного обслуживания для повышения надежности и снижения незапланированного времени простоя.

Для поддержки этих требований разрабатываются новые технологии защиты с встроенными функциями сенсинга и мониторинга. Продвинутые конструкции могут включать функции мониторинга температуры, измерения тока и отчетности о состоянии, которые позволяют выявлять аномальные условия работы до того, как произойдет серьезный отказ.

Например, устройство защиты может выявить чрезмерный рост температуры, повторяющиеся перегрузки или аномальные уровни тока и сообщить эту информацию контроллеру системы. Это позволяет планировать мероприятия по обслуживанию до того, как произойдет остановка оборудования.

Эти возможности особенно ценны в:

• Системах промышленной автоматизации

• Автомобильной электронике

• Инфраструктуре телекоммуникаций

• Оборудовании для преобразования энергии

• Приложениях удаленного мониторинга

Другой областью активной разработки является технология сбрасываемых резисторов с предохранителями. Традиционные резисторы с предохранителями разрываются при возникновении неисправности и должны быть заменены, прежде чем можно будет продолжить работу.

Будущие сбрасываемые конструкции нацелены на автоматическое восстановление работы после устранения условия неисправности. Это может снизить требования к обслуживанию, минимизировать время простоя и исключить необходимость замены компонентов защиты после каждой перегрузки.

Однако создание практичного сбрасываемого резистора с предохранителем представляет собой значительные технические проблемы. Любая новая конструкция должна обеспечивать такие же предсказуемые характеристики защиты, как и традиционные резисторы с предохранителями, при этом сохраняя долгосрочную стабильность, повторяемую производительность и соответствие требованиям безопасности.

Ожидается, что продолжающиеся достижения в области материаловедения, теплового управления, производственной технологии и проектирования защитных систем будут способствовать появлению следующего поколения продуктов резисторов с предохранителями. Будущие устройства, вероятно, будут предлагать меньшие размеры, улучшенную прочность, расширенные возможности мониторинга и более тесную интеграцию с все более интеллектуальными электронными системами.

Эти разработки помогут обеспечить продолжение важной роли резисторов с предохранителями в защите современного электронного оборудования, поддерживая при этом более высокую производительность, большую эффективность и улучшенную надежность системы.

Заключение

Резисторы с предохранителями помогают защищать цепи, контролируя ток и безопасно отключая цепи неисправности при возникновении избыточного тока. Их надежность зависит от значения сопротивления, номинальной мощности, поведения предохранителя, температурной производительности и правильного размещения в цепи. Выбор правильного резистора с предохранителем повышает безопасность, снижает повреждение компонентов и поддерживает стабильную работу в источниках питания, зарядных устройствах, бытовой технике и системах управления.

Часто задаваемые вопросы [FAQ]

1. Почему резисторы с предохранителями часто предпочтительнее использования отдельного резистора и предохранителя в компактных электронных конструкциях?

Резистор с предохранителем сочетает ограничение тока и защиту от превышения тока в одном компоненте, уменьшая пространство на печатной плате, количество компонентов и сложность сборки. Это делает его особенно полезным в компактных продуктах, таких как источники питания, зарядные устройства, потребительская электроника и управляющие цепи, где защитные функции цепи и экономия пространства являются важными целями дизайна.

2. Почему резистор с предохранителем выходит из строя контролируемым образом, тогда как стандартный резистор может выйти из строя непредсказуемо?

Плавкие резисторы содержат специально разработанный резистивный элемент с предопределенной точкой плавления. Когда чрезмерный ток генерирует достаточно тепла, этот участок намеренно размыкается и отключает цепь. Стандартные резисторы не предназначены для защитного размыкания и могут перегреваться, трескаться, гореть или изменять значение сопротивления, не останавливая ток короткого замыкания надежно.

3. Как керамический корпус плавкого резистора улучшает безопасность в условиях неисправности?

Керамичный корпус обеспечивает отличное сопротивление к теплу и электрическую изоляцию. Во время неисправности, когда внутренний элемент размыкается, керамический корпус помогает удерживать тепло, искры, газы и обломки, которые могут образоваться. Это удержание уменьшает риск повреждения соседних компонентов и повышает общую безопасность цепи.

4. Почему выбор правильного пускового тока так же важен, как и выбор значения сопротивления?

Значение сопротивления контролирует нормальный рабочий ток, в то время как пусковой ток определяет, когда срабатывает защита. Плавкий резистор с пусковым током, который слишком низок, может размыкаться во время нормальных стартовых импульсов, в то время как значение, которое слишком высоко, может не защитить чувствительные компоненты во время неисправности. Оба спецификации должны быть точно сопоставлены с рабочими условиями и условиями неисправности цепи.

5. Почему нельзя заменять сгоревший плавкий резистор стандартным резистором с тем же значением сопротивления?

Хотя значение сопротивления может быть идентичным, стандартный резистор не обеспечивает контролируемое действие плавкой вставки. Замена плавкого резистора на обычный резистор удаляет предусмотренный механизм защиты цепи, позволяя чрезмерному току продолжать течь во время неисправности. Это может привести к повреждению компонентов, перегреву дорожек печатной платы, выходу оборудования из строя или даже к пожароопасным ситуациям.
