Изучение принципа действия MOV (металлооксидного варистора), приложений и руководства по выбору

Металлооксидные варисторы (MOV) широко используются как устройства защиты от скачков напряжения, которые помогают защитить электронные схемы от переходных событий перенапряжения, вызванных молнией, переключениями, стартом и остановкой двигателей и электрическими неисправностями. Путем автоматического изменения состояния с высоким сопротивлением на состояние с низким сопротивлением во время скачка напряжения, MOV отвлекает избыток энергии от чувствительных компонентов. Эта статья объясняет, что такое MOV, как они работают, их конструкцию, электрические характеристики, механизмы защиты, критерии выбора и практические применения в электронных и энергетических системах.

Каталог

Что такое MOV?

Металлооксидный варистор (MOV) — это электронный защитный компонент, используемый для защиты цепей от скачков напряжения и переходных событий перенапряжения. Его основная цель — предотвратить достижение чрезмерного напряжения чувствительных электронных компонентов, которые могут быть повреждены резкими электрическими воздействиями.

MOV часто называют резистором с зависимостью от напряжения, потому что его сопротивление автоматически изменяется в зависимости от приложенного напряжения к его клеммам. При нормальных рабочих условиях оно остается высокоомным. Когда происходит скачок напряжения, его сопротивление быстро падает, позволяя отвлекать избыток энергии от защищаемой цепи.

Эта автоматическая реакция делает MOV одним из самых широко используемых компонентов защиты от скачков напряжения в электронных и электрических системах.

Поведение MOV в обычных условиях

Во время нормальной работы напряжение на MOV остается ниже его порога защиты. В этом состоянии устройство демонстрирует очень высокое сопротивление и позволяет протекать лишь незначительному утечному току.

MOV ведет себя практически как разомкнутая цепь и имеет незначительное влияние на работу защищаемого оборудования. Ток продолжает протекать по предназначенному пути схемы, пока MOV остается в режиме ожидания.

Поскольку через устройство проходит очень небольшой ток, потребление энергии минимально в течение нормальной работы.

Реакция MOV на скачки напряжения

Скачки напряжения могут быть вызваны ударами молний, переключениями со стороны поставщиков электроэнергии, запуском и остановкой двигателей, электрическими неисправностями или другими переходными возмущениями.

Когда приложенное напряжение превышает порог MOV, устройство реагирует практически мгновенно. Его сопротивление стремительно снижается, и оно начинает проводить гораздо больший ток.

Это внезапное изменение создает путь с низким сопротивлением, который позволяет отвлечь избыток энергии скачка от защищаемой схемы. В то же время MOV помогает ограничить напряжение на чувствительных компонентах до более безопасного уровня. Это защитное действие называется клиппингом напряжения.

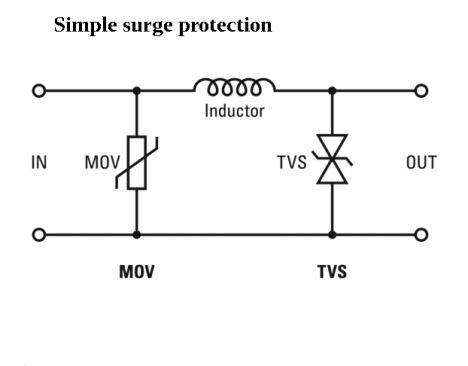

Как MOV защищает электронные цепи

MOV защищают цепи, создавая альтернативный путь для тока скачка.

В нормальных условиях работы MOV остается неактивным и не вмешивается в работу схемы. Когда появляется всплеск напряжения, устройство быстро становится проводящим и перенаправляет большую часть энергии всплеска от уязвимых компонентов.

Это снижает напряженческое воздействие на интегральные схемы, транзисторы, микроконтроллеры, МОП-трансисторы и другие полупроводниковые устройства. Как только всплеск заканчивается и нормальное напряжение восстанавливается, MOV автоматически возвращается в состояние высокого сопротивления.

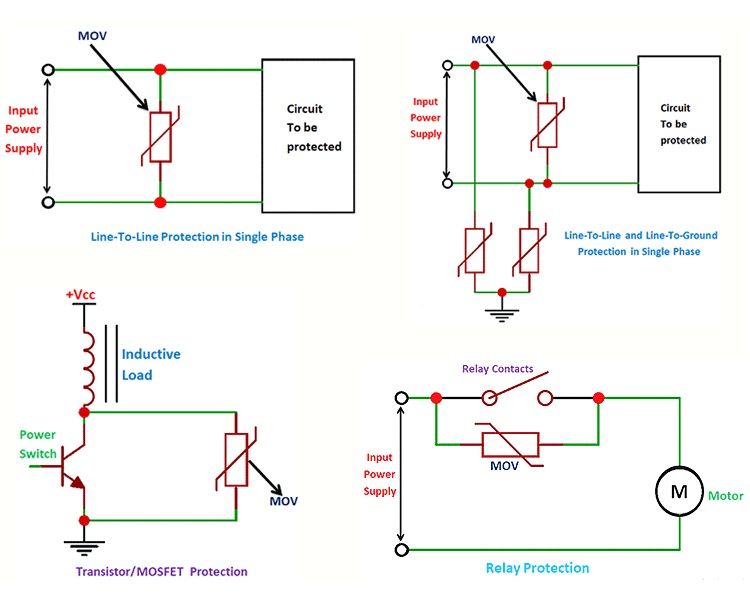

Общие применения MOV

MOV широко используются везде, где необходима защита от всплесков напряжения.

Общие применения включают:

• Источники питания

• Адаптеры переменного тока

• Защитные устройства и сетевые фильтры

• Оборудование связи

• Промышленные системы управления

• Бытовая электроника

• Бытовые приборы

• Телекоммуникационные сети

В этих приложениях MOV действует как первая линия защиты от переходных событий перенапряжения.

Почему MOV важны

Современное электронное оборудование часто содержит высокочувствительные полупроводниковые устройства, которые могут быть повреждены даже кратковременными всплесками напряжения.

MOV обеспечивают автоматическую защиту от всплесков без необходимости в управляющих схемах или внешней активации. Их быстрое время реакции, простота реализации и способность поглощать энергию всплеска делают их высокоэффективными для защиты электронных систем.

Благодаря этим преимуществам MOV обычно используются как в низковольтных электронных продуктах, так и в высокомощном промышленном оборудовании.

Как работает MOV?

Нормальные условия работы

MOV обычно подключается параллельно к линии питания или защищаемой схеме и остается неактивным во время нормальных условий работы.

При нормальных уровнях напряжения MOV демонстрирует очень высокое сопротивление и позволяет протекать только небольшому утечке тока. Большая часть тока схемы идет по намеченному пути через нагрузку, в то время как MOV остается в режиме ожидания.

Поскольку устройство потребляет очень мало тока, оно имеет минимальное влияние на нормальную работу цепи.

Реакция на всплеск напряжения

Когда в MOV возникает переходный всплеск напряжения, напряжение начинает расти к пределу зажима устройства.

Пока напряжение остается ниже этого предела, MOV остается высокооспротивляющим. Как только предел превышен, устройство быстро переходит в состояние низкого сопротивления.

Это изменение происходит в короткое время, позволяя MOV быстро реагировать на внезапные события перенапряжения.

Как происходит защита от всплесков

Становясь проводящим, MOV предоставляет путь с низким сопротивлением для тока всплеска.

Вместо того чтобы позволить избыточному напряжению достигать чувствительных компонентов, большая часть энергии всплеска перенаправляется через MOV. Это ограничивает напряжение на защищаемой цепи и снижает электрическое напряжение на электронных устройствах.

Полезный способ рассматривать этот процесс — думать о MOV как об аварийном обходном пути, который остается неактивным до появления ненормального напряжения.

Как только всплеск исчезает и напряжение возвращается в норму, MOV автоматически возвращается в состояние высокого сопротивления.

Ухудшение и срок службы MOV

MOV разработаны для поглощения энергии всплесков, но этот процесс постепенно влияет на их внутреннюю структуру.

Каждое событие всплеска вызывает небольшое износ внутри устройства. Хотя один незначительный всплеск может иметь незначительное влияние, повторное воздействие на всплески напряжения медленно изменяет электрические характеристики MOV.

Со временем:

• Напряжение зажима может смещаться

• Ток утечки может увеличиваться

• Способность поглощения энергии может снижаться

• Защитные характеристики могут ухудшаться

Из-за этого процесса старения MOV имеют конечный срок службы. Приложения, подвергающиеся частым или высокоэнергетическим всплескам, могут требовать периодической инспекции или замены MOV для поддержания надежной защиты.

Почему предохранители используются с MOV

MOV обычно используются вместе с термическими предохранителями или предохранителями безопасности для повышения защиты и безопасности.

В условиях нормальных всплесков MOV проводит только кратковременно, а затем возвращается в состояние высокого сопротивления. Однако серьезный сбой или длительное перенапряжение могут привести к тому, что MOV останется проводящим в течение продолжительного времени.

Когда это происходит, внутри устройства может развиться чрезмерное тепло.

Предохранитель предоставляет вторичный уровень защиты, отключая MOV, если чрезмерный ток продолжает течь. Это помогает предотвратить перегрев, повреждение компонентов, образование дыма и другие угрозы безопасности.

По этой причине сочетания MOV и предохранителя широко используются в коммерческих продуктах защиты от всплесков.

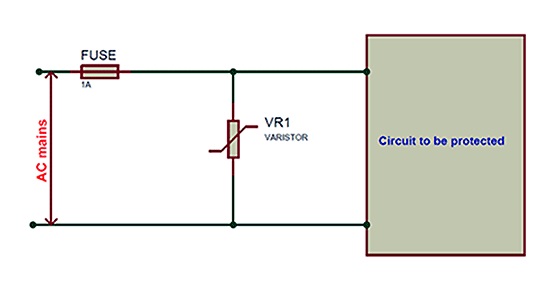

Как использовать MOV в вашей схеме

Основное подключение MOV

MOV обычно подключается параллельно к защищаемой схеме или оборудованию.

Поскольку он подключен по линии электропередачи, а не в основном токовом контуре, он непрерывно контролирует напряжение, приложенное к цепи, не влияя на нормальную работу.

Во многих приложениях предохранитель устанавливается вместе с MOV для улучшения общей защиты.

Протекание тока в нормальных условиях работы

В нормальных условиях работы MOV остается в своем состоянии высокоимпедансного сопротивления.

Через устройство проходит лишь очень небольшое утечка тока, в то время как почти весь ток следует по запланированному пути через нагрузку и другие компоненты схемы.

Поскольку MOV подключен непосредственно к защищённой цепи, он всегда готов ответить, если произойдет перенапряжение.

Что происходит во время скачка напряжения

Когда на линии электропередачи появляется скачок напряжения, MOV испытывает то же увеличение напряжения, что и защищенная цепь.

Когда напряжение достигает предела срабатывания MOV, устройство быстро становится проводящим. Ток перенапряжения затем отводится через MOV, а не через чувствительные электронные компоненты.

Это действие ограничивает напряжение, достигающее цепи, и помогает предотвратить повреждение полупроводников и других уязвимых устройств.

Роль предохранителя

Предохранитель служит резервным защитным устройством.

Во время нормальных скачков напряжения MOV проводит кратковременно, а затем возвращается к нормальной работе. Если происходит необычно сильное перенапряжение или длительное состояние перегрузки по напряжению, чрезмерный ток может продолжать проходить через MOV.

В таких случаях предохранитель может разомкнуться и отключить цепь, помогая предотвратить перегрев и дополнительные повреждения.

Износ и старение MOV

MOV считаются жертвенными защитными устройствами, поскольку каждое событие перенапряжения вызывает небольшой внутренний износ.

Повторное воздействие на скачки напряжения постепенно снижает защитные способности устройства. Со временем старение может повлиять на ток утечки, напряжение срабатывания и общую производительность при обработке скачков напряжения.

По этой причине состояние MOV следует учитывать в системах, которые испытывают частые события перенапряжения.

Признаки неисправного MOV

Неисправный MOV может проявлять видимые признаки повреждений, такие как:

• Обесцвечивание

• Трещины

• Обугливание

• Физическая деформация

В некоторых случаях видимые повреждения отсутствуют, хотя электрические характеристики значительно изменились.

После крупного события перенапряжения MOV часто проверяются или заменяются, чтобы убедиться, что система защиты продолжает правильно функционировать.

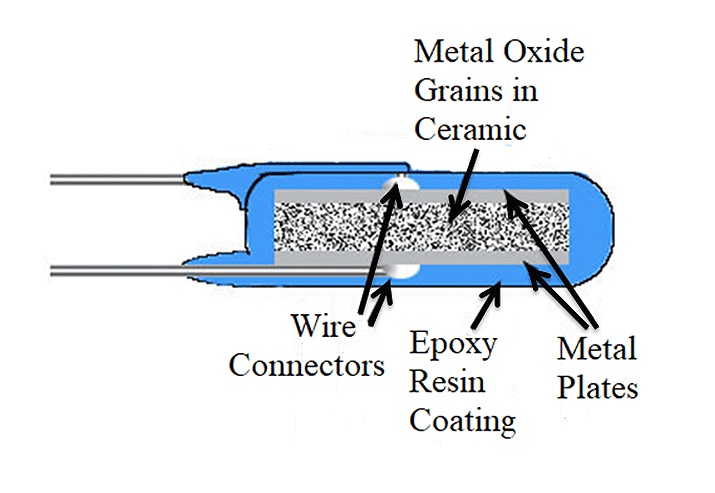

Конструкция MOV

Материалы, используемые в MOV

MOV является керамическим компонентом, изготовленным в основном из оксида цинка (ZnO), который обычно составляет около 90% материала.

В меньших количествах добавляются дополнительные металлические оксиды, такие как оксид висмуты, оксид кобальта и оксид марганца, чтобы изменить электрические характеристики и улучшить характеристики обработки скачков напряжения.

Регулируя состав этих материалов, производители могут производить MOV с различными номинальными напряжениями, характеристиками ограничения и энергетическими способностями.

Процесс производства

Производство MOV начинается с смешивания порошка оксида цинка с тщательно подобранными добавочными материалами.

Порошковая смесь сжимается в желаемую форму и затем нагревается при высокой температуре в процессе, известном как спекание. Спекание связывает частицы вместе и создает плотную керамическую структуру.

После формирования керамического тела к противоположным сторонам устройства присоединяются металлические электроды. Затем добавляются выводные провода или клеммы, чтобы MOV можно было подключить к внешним цепям.

Этот производственный процесс создает внутреннюю структуру, отвечающую за уникальное электрическое поведение MOV.

Внутренняя зернистая структура

Керамическое тело MOV содержит миллионы микроскопических зерен оксида цинка.

На границах, где встречаются эти зерна, образуются крошечные электрические соединения. Эти зерновые границы ведут себя аналогично крупной сети полупроводниковых переходов, распределённых по всему устройству.

Поскольку внутри MOV существует такое большое количество микроскопических соединений, устройство может быстро реагировать, когда прикладывается чрезмерное напряжение.

Поведение MOV при нормальных и скачковых напряжениях

При нормальных рабочих напряжениях большинство зерновых границ ограничивают протекание тока. Это приводит к очень высокому сопротивлению и лишь к небольшому утечке тока.

Когда прикладное напряжение превышает порог MOV, внутри зерновых границ начинают развиваться механизмы электрической проводимости. Эффекты туннелирования электронов и лавинные эффекты позволяют току гораздо проще проходить через керамическую структуру.

В результате сопротивление быстро уменьшается, и MOV становится высокопроводящим. Это позволяет устройству отвода тока перенапряжения и ограничивать напряжение, приложенное к защищенной цепи.

Общие типы упаковки MOV

MOV доступны в нескольких стилях упаковки, чтобы поддерживать различные приложения и уровни мощности.

Наиболее распространенные типы включают:

• Дисковые MOV

• MOV с осевыми выводами

• MOV с радиальными выводами

• Блочные MOV

• MOV с винтовыми клеммами

Более мелкие устройства обычно используются в потребительской электронике, в то время как более крупные стили упаковки часто встречаются в промышленности и в приложениях энергетических систем.

Увеличение номиналов напряжения и энергии

В приложениях высокой мощности несколько MOV могут быть объединены для увеличения защиты.

Соединение MOV параллельно позволяет делить импульсный ток между устройствами, увеличивая общую емкость по обработке энергии.

Соединение MOV последовательно распределяет напряжение между несколькими устройствами, увеличивая общую емкость по обработке напряжения.

Эти схемы позволяют адаптировать системы защиты MOV для широкого спектра электрических и промышленных приложений.

Электрические характеристики MOV

Эффективность металлического оксидного варистора (MOV) определяется несколькими важными электрическими характеристиками. Эти характеристики определяют, как устройство ведет себя при нормальных рабочий условиях, как оно реагирует на импульсные перенапряжения и как эффективно защищает чувствительные электронные компоненты.

К наиболее важным характеристикам относятся напряжение-зависимое сопротивление, нелинейное напряжение-токовое поведение и емкость. Вместе эти свойства позволяют MOV автоматически реагировать на события временного перенапряжения, оставаясь в значительной степени неактивным в нормальном режиме работы.

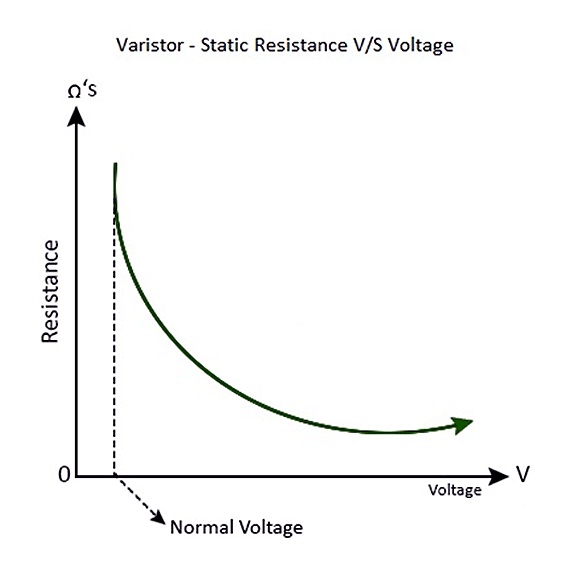

Статическое сопротивление

В отличие от обычного резистора, который поддерживает почти постоянное сопротивление, MOV непрерывно изменяет свое сопротивление в зависимости от напряжения, приложенного к его клеммам.

При нормальных рабочих напряжениях MOV проявляет чрезвычайно высокое сопротивление и позволяет течь лишь небольшому утечному току. По мере увеличения приложенного напряжения сопротивление постепенно уменьшается. Как только напряжение приближается к порогу защиты, сопротивление резко падает.

Это напряжение-зависимое сопротивление является основой работы MOV. Высокое сопротивление предотвращает ненужный ток при нормальных условиях, в то время как низкое сопротивление во время перенапряжения создает путь для избыточной энергии, чтобы быть отклоненной от защищенной цепи.

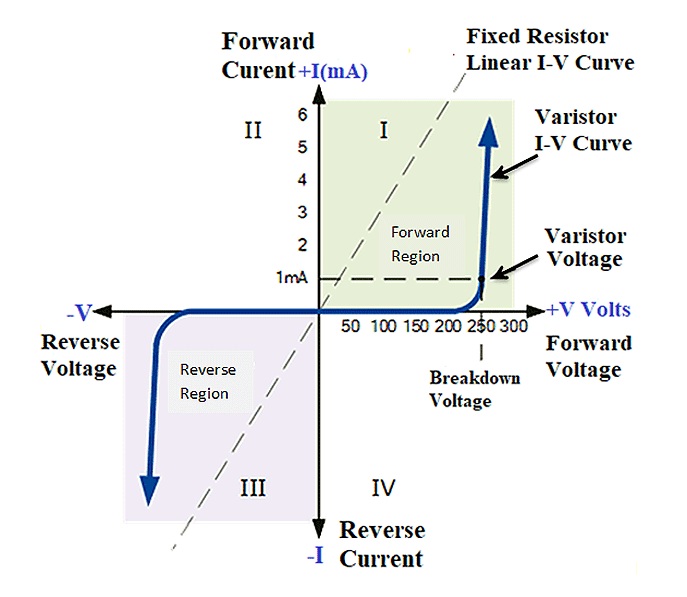

Характеристики напряжения-тока (V-I)

Нелинейное электрическое поведение

MOV не следует линейной зависимости напряжения-тока, как обычный резистор.

В стандартном резисторе ток увеличивается пропорционально по мере увеличения напряжения. В отличие от этого, MOV демонстрирует высоконелинейный отклик. При низких напряжениях протекает лишь очень небольшой ток. По мере приближения напряжения к области зажимов относительно небольшое увеличение напряжения может вызвать очень большое увеличение тока.

Этот резкий переход позволяет MOV быстро и эффективно реагировать во время событий перенапряжения.

Двунаправленная проводимость

MOV может проводить ток в обоих направлениях, что придает ему симметричную двунаправленную характеристику.

Из-за этого поведения MOV могут защищать как от положительных, так и от отрицательных импульсных перенапряжений. Это делает их подходящими для приложений переменного и постоянного тока и позволяет одному устройству обеспечивать защиту независимо от полярности перенапряжения.

Ток на разных уровнях напряжения

Когда приложенное напряжение значительно ниже напряжения зажима, MOV остается высоко резистивным и протекает лишь небольшой утечный ток.

По мере приближения напряжения к области зажима сопротивление уменьшается, и ток начинает постепенно увеличиваться. Как только достигается напряжение зажима, сопротивление резко падает, и MOV становится высокопроводящим.

Это быстрое увеличение тока позволяет MOV поглощать и отклонять импульсную энергию, одновременно ограничивая напряжение, воспринимаемое чувствительными компонентами.

Емкость MOV

В дополнение к своему напряжение-зависимому сопротивлению, MOV также проявляет емкость из-за своей физической конструкции.

Устройство содержит два металлических электрода, разделенных керамическим телом, создавая структуру, похожую на конденсатор. В результате каждый MOV имеет измеримое значение емкости.

На емкость влияют несколько факторов:

• Площадь поверхности электрода

• Толщина керамики

• Физический размер устройства

Большие площади электрода обычно увеличивают емкость, тогда как большее расстояние между электродами, как правило, уменьшает её.

Влияние емкости на схемы постоянного и переменного тока

Схемы постоянного тока

В большинстве приложений постоянного тока емкость MOV практически не оказывает влияния на работу схемы.

Когда приложенное напряжение остается ниже порога зажима, MOV остается в своем состоянии высокого сопротивления, и его емкостные характеристики обычно оказывают минимальное влияние на производительность. Во время события перенапряжения проводящее поведение MOV становится доминирующим фактором.

Системы переменного тока

Емкость становится более важной в системах переменного тока.

Поскольку MOV подключен параллельно защищаемой цепи, его емкость позволяет протекать небольшому переменному току даже в отсутствие импульсов. Это способствует утечке тока, наблюдаемой в нормальных условиях эксплуатации.

По мере увеличения рабочей частоты эффект емкости становится более заметным. По этой причине емкость MOV часто учитывается в коммуникационном оборудовании, цепях высокой частоты и других чувствительных к сигналам приложениях.

Емкостное реактивное сопротивление

Сопротивление, создаваемое емкостью в цепи переменного тока, называется емкостным реактивным сопротивлением.

Где:

• X₍C₎ = емкостное реактивное сопротивление (Ω)

• f = частота (Гц)

• C = емкость (Ф)

Эта зависимость показывает, что емкостное реактивное сопротивление уменьшается с увеличением частоты и также уменьшается с увеличением емкости.

В результате сигналы более высокой частоты могут создавать большие токи утечки через емкостный путь MOV.

Краткое резюме ключевых электрических характеристик

Электрическое поведение MOV в основном определяется тремя характеристиками: напряжением, зависимым от сопротивления, нелинейным откликом напряжение-ток и емкостью.

В нормальных условиях эксплуатации MOV поддерживает очень высокое сопротивление и позволяет протекать только небольшому току утечки. По мере приближения напряжения к области зажатия сопротивление резко снижается, а ток резко увеличивается, позволяя устройству перенаправлять импульсную энергию от защищаемой цепи.

Наличие емкости также влияет на ток утечки, особенно в приложениях переменного тока и высокой частоты. В совокупности эти характеристики позволяют MOV обеспечивать быструю и эффективную защиту от импульсов.

Выбор правильного MOV для защиты

Выбор правильного MOV необходим для обеспечения надежной защиты от импульсов. Устройство с недостаточными характеристиками может выйти из строя преждевременно, в то время как переоцененное устройство может не обеспечивать оптимальную защиту для чувствительных компонентов.

Ряд ключевых характеристик следует оценивать вместе, чтобы обеспечить правильную работу как в нормальных, так и в импульсных условиях.

Максимальное рабочее напряжение

Максимальное рабочее напряжение — это самое высокое непрерывное напряжение, которое может быть приложено к MOV, при этом ток утечки остается в пределах установленных норм.

Это значение всегда должно быть выше нормального рабочего напряжения цепи. Выбор соответствующего запаса помогает предотвратить нежелательную проводимость и снижает долгосрочное напряжение на устройстве.

Напряжение зажатия

Напряжение зажатия определяет уровень, при котором MOV начинает проводить значительный ток и активно ограничивает дальнейший рост напряжения.

Более низкое напряжение зажатия, как правило, обеспечивает более сильную защиту, но оно должно оставаться достаточно высоким, чтобы не мешать нормальной работе. Правильный выбор требует балансирования эффективности защиты и операционной стабильности.

Рейтинг импульсного тока

Рейтинг импульсного тока указывает максимальный пик тока, который MOV может безопасно проводить во время переходного события.

Приложения, подвергающиеся ударам, связанным с молнией, промышленным переключающим переходам или другим высокоэнергетическим возмущениям, часто требуют более высокой пропускной способности импульсного тока.

Выбор MOV с достаточной способностью к обработке тока повышает надежность и снижает риск выхода из строя во время сильных импульсных событий.

Рейтинг поглощения энергии

Рейтинг поглощения энергии указывает максимальную импульсную энергию, которую MOV может безопасно рассеивать, и обычно выражается в джоулях (Дж).

Во время импульса MOV преобразует электрическую энергию в тепло. Выбранное устройство должно иметь рейтинг энергии, превышающий максимально ожидаемую импульсную энергию, чтобы обеспечить адекватную защиту и срок службы.

Время отклика

Время отклика относится к тому, как быстро MOV начинает проводить ток после появления импульсного напряжения.

MOV обычно реагирует примерно в течение 100 наносекунд, что позволяет им быстро реагировать на переходные события перенапряжения до того, как чувствительные компоненты могут быть повреждены.

Максимальное AC напряжение

Рейтинг максимального AC напряжения указывает на самое высокое действующее значение напряжения, которое может быть непрерывно приложено к MOV в системах переменного тока.

Выбранный рейтинг должен быть немного выше нормального линейного напряжения, чтобы предотвратить чрезмерный ток утечки и ненужное напряжение на устройстве.

Ток утечки

Ток утечки — это небольшой ток, который протекает через MOV при работе ниже его напряжения зажатия.

Хотя обычно он очень маленький, ток утечки может предоставить полезную информацию о состоянии устройства. Увеличение тока утечки может указывать на старение, электрическое напряжение или деградацию.

Долгосрочная надежность и изменение импульса

Производительность MOV постепенно меняется по мере многократного поглощения импульсной энергии.

Одним из наиболее распространенных эффектов старения является смещение перенапряжения, которое относится к изменениям в электрических характеристиках, особенно в зажимном напряжении, после повторного воздействия перенапряжения.

По мере старения MOV:

• Зажимное напряжение может изменяться

• Ток утечки может увеличиваться

• Способность к обработке энергии может снижаться

• Общая защитная эффективность может ухудшаться

Приложения, подверженные частым переходным процессам, должны принимать во внимание долгосрочную надежность при выборе MOV и могут требовать периодической проверки или замены.

Контрольный список выбора MOV и лучшие практики

Перед выбором MOV убедитесь, что устройство обеспечивает:

• Максимальное рабочее напряжение выше нормального рабочего напряжения

• Подходящее зажимное напряжение для защищаемых компонентов

• Адекватная способность к перенапряжению

• Достаточный рейтинг поглощения энергии

• Быстрое время отклика

• Соответствующий рейтинг переменного напряжения

• Приемлемые характеристики тока утечки

• Долгосрочная надежность, соответствующая ожидаемому воздействию перенапряжения

Оценка этих спецификаций в совокупности помогает обеспечить эффективную защиту от перенапряжения и надежную долгосрочную работу.

Реальные применения MOV

MOV используются в электрических и электронных системах для защиты от переходных событий перенапряжения. Их способность автоматически реагировать и отводить энергию перенапряжения делает их подходящими для широкого спектра приложений.

Защита полупроводников

Чувствительные полупроводниковые устройства могут быть повреждены даже кратковременными всплесками напряжения.

MOV часто используются для защиты:

• Транзисторов

• MOSFET

• Тиристоров

• Интегральных схем

• Микроконтроллеров

• Мощных полупроводников

Ограничивая напряжение перенапряжения, MOV помогает улучшить надежность компонентов и снизить риск электрического повреждения.

Электродвигатели и переключающее оборудование

Электродвигатели, реле, контакторы и переключающие устройства часто создают переходные напряжения во время работы.

MOV помогают подавлять:

• Переключающие переходные процессы

• Электрический шум

• Искрение контактов

• Преждевременный износ компонентов

Это улучшает надежность оборудования и продлевает срок службы переключающих компонентов.

Защита источников питания и энергосистем

Энергетические системы часто подвержены перенапряжениям, вызванным молнией, переключением коммунальных служб, большими нагрузками электродвигателей и нарушениями в сети.

MOV часто устанавливаются в:

• Устройства защиты от перенапряжения

• Расширители питания

• Переменные источники питания

• Адаптеры питания

• Зарядные устройства

• Оборудование для кондиционирования напряжения

В этих приложениях MOV действует как первая линия защиты от входящей энергии перенапряжения.

Оборудование для связи и сетей

Коммуникационные системы часто используют длинные кабельные линии, которые могут подвергаться внешним источникам перенапряжения.

MOV часто используются в:

• Телефонных системах

• Сетях связи

• Оборудовании для передачи данных

• Сетевом оборудовании

• Системах распределения сигналов

Эта защита помогает поддерживать надежность системы и целостность данных.

Промышленные и распределительные системы

Промышленные среды часто содержат большие электрические нагрузки и переключающее оборудование, способное генерировать значительные переходные напряжения.

MOV широко используются в:

• Промышленных энергетических системах

• Панелях управления

• Автоматизированных системах

• Центрах управления электродвигателями

• Распределительном оборудовании

Эти установки помогают защищать как электрическое оборудование, так и чувствительную управляющую электронику.

Потребительская электроника

Многие потребительские продукты содержат встроенную защиту MOV.

Примеры включают:

• Мобильные телефоны

• Ноутбуки

• Настольные компьютеры

• Телевизоры

• Цифровые камеры

• Игровые системы

• Бытовые приборы

MOV помогают защищать эти устройства от колебаний напряжения, которые могут возникать в сети питания.

Специализированные приложения высокой частоты

Хотя в основном используемые для защиты от перенапряжения, MOV также можно найти в некоторых приложениях высокой частоты и микроволновых приложениях.

Их нелинейные электрические характеристики могут быть использованы для:

• Модуляции сигналов

• Обнаружения сигналов

• Преобразования частоты

Эти приложения менее распространены, но демонстрируют универсальность технологии MOV.

Советы по проектированию и выбору защитных схем MOV

Правильный выбор MOV необходим для достижения надежной защиты от перенапряжения. Устройство должно выдерживать нормальные рабочие условия и безопасно обрабатывать переходные события перенапряжения.

Определите постоянное рабочее напряжение

MOV должны оставаться неактивными во время нормальной работы.

Распространенной практикой проектирования является выбор MOV с непрерывным номинальным напряжением, примерно на 10% - 15% выше ожидаемого рабочего напряжения. Это помогает учесть колебания в подаче и предотвращает нежелательную проводимость.

Рассчитайте необходимый рейтинг энергии импульса

Оцените максимальную ожидаемую энергию импульса в приложении и выберите MOV с подходящим запасом безопасности.

Более высокие энергетические рейтинги, как правило, улучшают долговечность и обеспечивают лучшую защиту в средах, где часто происходят импульсы.

Проверьте способность к проходящему току импульса

Выбранный MOV должен иметь рейтинг тока импульса, превышающий максимальный ожидаемый быстропротекающий ток.

Дополнительный запас по току часто улучшает долговременную надежность и снижает нагрузку на устройство.

Учтите требования к рассеянию мощности

Энергия импульса, поглощенная MOV, преобразуется в тепло.

Выбранное устройство должно обеспечивать адекватную способность к рассеянию мощности, чтобы справляться с ожидаемыми рабочими условиями без чрезмерного теплового стресса.

Выберите правильное зажимное напряжение

Зажимное напряжение должно быть достаточно низким, чтобы защитить чувствительные компоненты, но достаточно высоким, чтобы избежать ненужной проводимости во время нормальной работы.

Выбор правильного значения является одним из самых важных аспектов проектирования защиты MOV.

Включите дополнительные защитные устройства

MOV часто комбинируются с дополнительными защитными компонентами, такими как плавкие предохранители и устройства тепловой защиты.

Эти устройства обеспечивают резервную защиту в случае, если серьезный импульс или продолжительное перенапряжение вызывают чрезмерный ток или перегрев.

Лучшие практики для надежной защиты MOV

Для надежной работы убедитесь, что выбранный MOV обеспечивает:

• Адекватный запас по непрерывному напряжению

• Достаточную способность к энергии импульса

• Соответствующий рейтинг тока импульса

• Подходящую способность к рассеянию мощности

• Правильное зажимное напряжение

• Правильный предохранитель или тепловая защита

Следование этим рекомендациям помогает улучшить производительность защиты от импульсов, надежность оборудования и общую безопасность системы.

Заключение

MOV обеспечивают простой и эффективный способ защиты электронного оборудования от разрушительных перенапряжений. Их способность быстро реагировать, зажимать избыточное напряжение и поглощать энергию импульса делает их распространенным выбором в источниках питания, промышленных системах, коммуникационном оборудовании и потребительской электронной технике. Понимание работы MOV, их рейтингов, поведения при старении и правильной интеграции в схему помогает обеспечить надежную защиту от импульсов и улучшает долговечность электронных систем.

Часто задаваемые вопросы [FAQ]

1. Почему MOV подключается параллельно, а не последовательно с цепью, которую он защищает?

MOV подключается параллельно, чтобы он мог непрерывно контролировать напряжение на защищаемой цепи, не вмешиваясь в нормальный поток тока. Во время нормальной работы MOV остается в состоянии высокого сопротивления и потребляет только небольшое количество тока утечки. Когда перенапряжение превышает зажимное напряжение, MOV быстро переключается в состояние низкого сопротивления и предоставляет альтернативный путь для тока импульса. Эта схема позволяет MOV отклонять избыточную энергию от чувствительных компонентов, одновременно сохраняя нормальную работу цепи в стандартных условиях.

2. Как повторяющееся воздействие импульсов влияет на долговременную надежность MOV?

Каждый случай импульса, поглощенный MOV, вызывает небольшое внутреннее разрушение в его зернистой структуре оксида цинка. Со временем повторяющиеся импульсы могут снизить способность устройства к обработке энергии, увеличить ток утечки и изменить его зажимное напряжение. Хотя MOV может продолжать функционировать после многочисленных импульсов, его защитная производительность постепенно снижается. По этой причине MOV считаются жертвенными защитными устройствами и могут потребовать осмотра или замены после значительного воздействия импульсов для поддержания надежной защиты.

3. Какие факторы следует учитывать при выборе MOV для защиты от перенапряжений в источниках питания?

Правильный выбор MOV требует оценки нескольких спецификаций, а не сосредоточения исключительно на номинальном напряжении. Важные параметры включают максимальное рабочее напряжение, зажимное напряжение, рейтинг тока импульса, способность к поглощению энергии, время реакции, ток утечки и долговременную выносливость к импульсам. Выбранный MOV должен выдерживать нормальное рабочее напряжение без проводимости, одновременно обеспечивая достаточную способность к обработке импульсов для ожидаемых переходных событий. Адекватные проектные запасы улучшают надежность и помогают предотвратить преждевременное старение или выход из строя MOV.

4. Почему MOV обычно используются вместе с предохранителями или устройствами тепловой защиты?

Хотя MOV эффективно справляется с импульсами короткой продолжительности, он не предназначен для постоянной проводимости тока при длительных условиях перенапряжения. Если происходит серьезный сбой, MOV может оставаться проводящим и генерировать чрезмерное тепло. Предохранитель или термозащитное устройство обеспечивают дополнительный уровень безопасности, отключая MOV, когда развиваются аномальные условия тока или температуры. Эта комбинация помогает предотвратить перегрев, повреждение оборудования и потенциальные опасности для безопасности, улучшая общую надежность цепи защиты.

5. Как внутренняя структура зерен оксида цинка позволяет MOV так быстро реагировать на перенапряжения?

MOV в основном состоит из зерен оксида цинка, окруженных микроскопическими границами зерен, которые ведут себя аналогично большой сети полупроводниковых переходов. При нормальных напряжен��иях эти переходы ограничивают протекание тока, что приводит к очень высокому сопротивлению. Когда напряжение превышает порог устройства, механизмы проводимости, такие как туннелирование электронов и лавинный пробой, происходят через границы зерен. Это приводит к быстрому снижению сопротивления, позволяя MOV проводить большие импульсные токи в течение наносекунд и ограничивать напряжение до того, как чувствительные компоненты могут быть повреждены.
