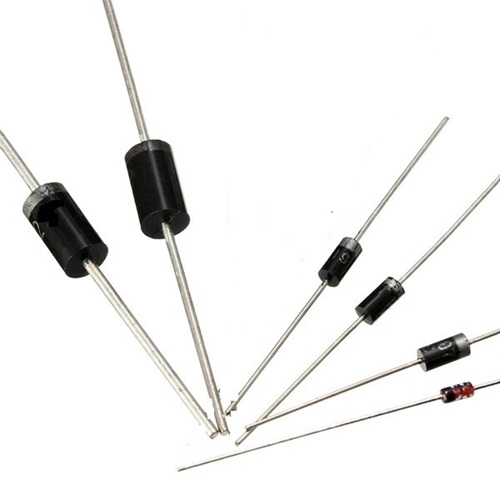

Изучение диодов: структура, характеристики, применения

Диоды — это полупроводниковые устройства, построенные вокруг PN-перехода, который позволяет току течь главным образом в одном направлении. Их поведение зависит от выбора материала, легирования, смещения, структуры перехода, типа упаковки и условий работы. Эта статья объясняет структуру диода, поведение перехода, факторы выбора, методы тестирования и практические применения, такие как выпрямление, детектирование, регулирование напряжения, ограничение, светодиоды, диоды Шоттки, зенер-диоды и устройства с широкой запрещенной зоной.

Каталог

Структура диода и поведение перехода

Диод можно воспринимать как специально спроектированный PN-переход, который, при типичных условиях эксплуатации, имеет тенденцию пропускать ток в одном направлении и сопротивляться ему в другом.

Это направленное поведение не возникает из-за механического затвора; оно проявляется в том, как носители заряда распределяются и как электрические поля приходят в состояние равновесия внутри полупроводника.

В повседневной работе с цепями часто кажется более интуитивным рассматривать диод как электростатический барьер энергии, высоту которого можно изменять с помощью приложенного напряжения, поскольку эта форма представления обычно соответствует тому, что показывают измерения на стенде.

Материалы и легирование

PN-переход начинается с полупроводниковой подложки; кремний обычно используется для универсальных устройств, в то время как другие материалы выбираются, когда цели производительности требуют различных характеристик (скорость, утечка, температурный диапазон, оптическое поведение).

Легирование — это способ установления доминирующей популяции носителей заряда, и оно также задает ожидания, как переход будет реагировать после приложенного смещения.

Подробности области P:

• Акцепторные легирующие вещества создают высокую концентрацию дырок как основных носителей, при этом электроны представлены как побочные носители.

Подробности области N:

• Донорные легирующие вещества создают высокую концентрацию электронов как основных носителей, при этом дырки представлены как побочные носители.

На практике концентрация легирования и геометрия перехода действуют как ручки настройки, которые формируют поведение прямого падения напряжения, обратные тенденции утечки, хранение заряда, емкость, скорость переключения и характеристики пробоя.

Проектирование имеет своеобразный способ делать это личным: две детали могут иметь одинаковый схемный символ, но вести себя заметно различно, и разница часто сводится к профилю легирования, который "тихо" выполняет большую часть реального проектирования.

Формирование перехода

Как только области p-type и n-type соприкасаются, носители начинают перемещаться через интерфейс, потому что градиенты концентрации не сбалансированы.

Диффузия и рекомбинация носителей через интерфейс:

• Электроны диффузируют с n-стороны на p-сторону и рекомбинируют с дырками.

• Дырки диффузируют с p-стороны на n-сторону и рекомбинируют с электронами.

Эта рекомбинация оставляет ионизированные атомы легирующих веществ у границы. Эти ионы не движутся свободно, поэтому их заряд остается фиксированным фоном.

Фиксированные ионизированные заряды, оставшиеся у интерфейса:

• На n-стороне остаются положительно заряженные донорные ионы.

• На p-стороне остаются отрицательно заряженные акцепторные ионы.

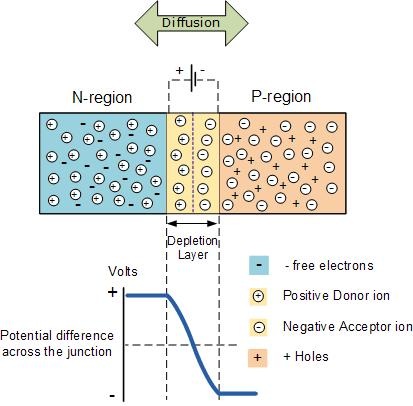

Каковы формы области обеднения (также называемой областью заряда пространства), зоны с относительно малым количеством подвижных носителей.

Эта область создает внутреннее электрическое поле и встроенный потенциал, который противодействует дальнейшей диффузии.

Повторяющаяся разочарование, а также полезная подсказка во время отладки в лаборатории заключается в том, что поведения, которые выглядят «неожиданными» снаружи (емкость, зависимая от смещения, эффекты хранения заряда, медленное восстановление) часто имеют смысл, если область обеднения воспринимается как динамический электрический объект, а не как статическая граница.

Смещение соединения

Смещение не просто переключает диод между двумя чистыми состояниями; оно изменяет форму области обеднения и меняет способ инжекции, сдвига, хранения и рекомбинации носителей.

Прямое смещение помещает анод на более высокий электрический потенциал, чем катод. Преграда соединения эффективно уменьшается, и область обеднения становится уже.

По мере уменьшения преграды большинство носителей инжектируются через соединение и становятся меньшинством по ту сторону.

Направления инжекции носителей большинства при прямом смещении:

• Электроны движутся от n к p (затем ведут себя как носители меньшинства в p-области).

• Дыры движутся от p к n (затем ведут себя как носители меньшинства в n-области).

По мере роста инжекции ток диода резко увеличивается с увеличением напряжения.

Во время устранения неполадок эта резкость, как правило, вызывает сильные реакции: «маленький» сдвиг прямого напряжения может вызвать удивительно большое изменение тока, именно поэтому цепь, которая кажется только слегка смещенной вперед, может в конечном итоге работать горячее, чем ожидалось, как только толерантности и дрейф температуры накапливаются.

Обратное смещение помещает катод на более высокий электрический потенциал, чем анод. Область обеднения расширяется, эффективная преграда увеличивается, и носители большинства удаляются от интерфейса.

Идеальный диод показывал бы ноль тока, но реальные детали демонстрируют обратный утечный ток, вызванный носителями меньшинства и генерацией носителей в области обеднения.

Утечный ток может казаться очень маленьким при комнатной температуре, но он часто значительно увеличивается при повышенных температурах. В цепях с высоким импедансом и в горячих условиях утечка, таким образом, становится важным параметром, который необходимо учитывать тщательно.

При достаточно высоком обратном напряжении происходит пробой, и обратный ток резко растет. Основной механизм зависит от структуры и легирования, при этом поведение Зенера и лавинное поведение являются распространенными категориями.

Пробой не является по своей природе катастрофическим: некоторые диоды созданы для работы в этом режиме, и даже «ординарные» диоды могут выжить, если окружающая цепь контролирует ток.

Многие сбои в лаборатории, которые выглядят как «диод случайно вышел из строя в пробое», на самом деле оказываются более предсказуемыми при втором взгляде, часто связанными с отсутствующей последовательной защитой, оптимистичным путем питания или ограничением тока, которое существовало на бумаге, но не в реальной сборке.

Терминалы, полярность и конвенции тока

Терминал p-стороны называется анодом, а терминал n-стороны называется катодом.

Привычный ток определяется как текущий от анода к катоду во время прямой проводимости, соответствуя конвенциям, используемым в схемах, спецификациях и типичных настройках измерений.

При диагностике цепи соблюдение дисциплины в отношении ориентации анода/катода помогает избежать классического источника путаницы: путаницы направления потока электронов с направлением привычного тока, а затем неверной интерпретации ожидаемых падений напряжения.

Символы, обозначения и физические маркировки

На схемах символ диода указывает предпочтительное направление потока привычного тока.

Распространенные обозначения включают:

• D

• VD

На физических корпусах катод часто обозначается полоской или линией.

В процессе прототипирования и переделки успокаивающей привычкой является подтверждение того, что маркировка соответствует ориентации следа перед подачей питания; эта быстрая проверка может предотвратить часы поиска «загадочной» неисправности, которая оказывается простой несовпадением ориентации, особенно когда несколько упаковок диодов имеют схожие контуры.

Диод часто описывают как однонаправленный элемент, но более точное описание — это junction, контролируемая полем, чья область обеднения и динамика носителей непрерывно развиваются с учетом смещения, температуры и времени.

Проектные решения, как правило, выглядят яснее, когда диод анализируется с точки зрения ширины области обеднения, уровней инжекции, хранения заряда и механизмов пробоя, а не как чисто бинарная абстракция проводимости или блокировки.

Этот подход становится особенно убедительным в условиях высокочастотного переключения, высокого напряжения и высокой температуры, где внутреннее состояние соединения может тихо доминировать над тем, что испытывает остальная часть цепи.

Идентификация диодов и современные полупроводниковые материалы

Диоды имеют больше смысла, когда их рассматривают как небольшую систему, а не как один символ на схемах. Слой заданной структуры устанавливает базовую I–V кривую, но упаковка и окружающая компоновка часто решают, сохранится ли это поведение при контакте с реальными сборками. В проектировании переключателей и источников питания результаты часто формируются, порой некомфортно, термическими пределами, побочной индуктивностью и паразитной емкостью. Процесс выбора, который, как правило, оказывается успешным, заключается в сопоставлении электрических требований с физическими ограничениями, и только тогда сужается выбор по материальному основанию.

• Электрические требования: обратное напряжение, средний/пиковый ток, частота переключения, допустимая потеря

• Механическая реальность: стиль упаковки, способ монтажа, путь охлаждения, медь на плате и поток воздуха

• Материальная система: Si, Ge, SiC, GaN

Признание упаковки

Малые упаковки ведут себя хорошо до тех пор, пока это не прекратится, обычно когда температура окружающей среды повышается или предположения о потоке воздуха оказываются оптимистичными. Осиальная стеклянная и небольшие пластиковые корпуса распространены в работе с низкой мощностью и сигналами, потому что их легко расположить и они недороги, но их тепло в основном покидает через выводы и уходит в трассы печатных плат. Этот подход кажется простым при скромном токе, но постепенно становится ограничением, когда рабочий цикл возрастает, медь становится тонкой или плата находится рядом с другими горячими компонентами.

Пакеты для поверхностного монтажа укорачивают выводы и уменьшают площадь петли, что, как правило, улучшает поведение при высокоскоростном переключении. Тепловая картина также меняется: тепло, распространяющееся по медным отводам, делает печатную плату частью системы охлаждения, что может быть обнадеживающим, когда компоновка щедрая, и немного вызывать тревогу, когда дизайн ограничен в пространстве. Другими словами, SMD часто переносит тепловое управление от компонента на плату, что может быть как желательной сменой, так и неожиданной головной болью в зависимости от конструкции и бюджета на медь.

Форматы с винтовыми соединениями и модулями появляются, когда управление током превращается в задачу удаления тепла. Эти упаковки обеспечивают более предсказуемый тепловой интерфейс к шасси или холодному радиатору и вознаграждают дисциплинированную механику. Необычно наблюдать, как отличный в теории диод работает горячее, чем ожидалось, потому что монтажная поверхность недостаточно ровная, крутящий момент варьируется между сборками, или термопроводящий материал применяется неравномерно. Эти детали редко появляются в обсуждениях, сосредоточенных на схемах, однако они часто определяют поведение в поле и долгосрочные отклонения.

Общие группировки упаковок, используемые на практике:

• Осиальное стекло

• Маленький пластик (через отверстие)

• SMD (различные безвыводные/с выводами)

• Винтовое соединение/площадь, силовые модули

Как только di/dt и dv/dt возрастают, индуктивность упаковки и емкость перехода перестают быть фоновыми деталями и начинают проявляться в виде переосцилляций, звенений и дополнительных переключающих потерь. Части SMD часто уменьшают индуктивность выводов, что может успокаивать волны, но также приносят компромиссы, такие как более жесткие расстояния/зазоры при более высоком напряжении и большую зависимость от теплового дизайна печатной платы.

В быстрых преобразователях диод, который «выигрывает», часто бывает с наименьшими комбинированными потерями в собранной компоновке, а не тот, который выглядит лучше всего при сравнении только по прямому падению при одной точке тока. Это осознание может быть слегка раздражающим во время выбора компонентов, но, как правило, приводит к более спокойному поведению ЭМИ и меньшему количеству неприятных сюрпризов на поздних стадиях.

Выбор материала

Разные полупроводниковые материалы изменяют то, как диод обрабатывает напряжение, ток, скорость переключения, температуру и потерю мощности. Основная функция диода может выглядеть похожей среди материалов, но электрическое поведение может значительно меняться, как только частота работы, термическое напряжение или плотность мощности увеличивается. Германий, кремний, GaN и SiC каждый обладают своими сильными и слабыми сторонами, поэтому выбор материала часто становится балансом между эффективностью, тепловыми характеристиками, поведением переключения, надежностью и сложностью системы. Сравнение ниже выделяет типичный диапазон прямого напряжения и практические характеристики, обычно ассоциируемые с каждой материальной платформой.

Материал	Типичное прямое напряжение	Ключевые характеристики
Германий (Ge)	~0.3V	Низкое прямое падение напряжения, но более высокий утечка тока. Используется в специфических сигнальных приложениях.
Кремний (Si)	~0.7V	Наиболее распространенный и экономически эффективный материал для универсальных диодов и транзисторов.
Нитрид галия (GaN)	~1.0V - 3.0V+	Отлично подходит для высокочастотных приложений (например, быстрые зарядные устройства, радиочастотные усилители). Высокая эффективность.
Карбид кремния (SiC)	~2.5V - 3.5V+	Идеален для высокомощных, высоковольтных и высокотемпературных приложений (например, электромобили, солнечные инверторы).

• Германий

Германиевые диоды часто показывают более низкое прямое напряжение (примерно 0.3 В при умеренном токе), что может быть приятно в малосигнальных работах рядом с порогом проводимости. Компромисс заключается в более высоком утечном токе и большей чувствительности к температуре. В узлах с высоким импедансом или в теплых условиях этот утечный ток может незаметно смещать измерения, искажать пороги или вводить смещения, которые трудно "увидеть" до поздних испытаний.

Это одна из причин, по которой германиевые устройства остаются ограниченными нишевыми приложениями. Они могут эффективно решать конкретные аналоговые задачи, но отклонение температуры, стабильность смещения и поведение утечки должны контролироваться тщательно.

• Кремний

Кремний остается широким стандартом, поскольку он стабилен, экономически выгоден и обычно имеет гораздо меньшую утечку, чем германий. Прямое напряжение обычно указывается около 0.7 В при умеренном токе, но реальные схемы показывают, насколько это число меняется в зависимости от плотности тока, температуры и выбора конструкции. Даже среди "кремниевых диодов" поведение заметно отличается между стандартными PN, Шоттки и быстрыми/ультрабыстрыми PN-семействами.

Что кремний предлагает в повседневной инженерии, так это предсказуемость в широком диапазоне рабочих условий и глубокую экосистему упаковочных опций и истории надежности. В производственной работе эта предсказуемость часто ощущается более комфортной, чем погоня за небольшим теоретическим преимуществом в эффективности, которое может исчезнуть, как только схема и тепловые показатели становятся реальными.

• Устройства с широким запрещенным зоной (SiC, GaN)

Устройства с широким запрещенным зоной повышают практические пределы по напряжению, температуре и скорости переключения. Большие запрещенные зоны и более высокие критические электрические поля позволяют создавать более тонкие области дрейфа для данного блокирующего напряжения, что снижает потери проводимости и поддерживает более быстрое переключение с меньшей накопленной зарядкой.

Влияние не ограничивается самим устройством. Края переключения становятся более крутыми, что приводит к изменениям в размере магнитных элементов, тепловой стратегии и контроле ЭМП. Устройства с широкой запрещенной зоной могут обеспечивать впечатляющую эффективность и плотность, но также склонны выявлять неаккуратную геометрию контуров, слабую стратегию демпфирования или слабый контроль над звоночками и общим шумом. Когда окружающая дисциплина проектирования соответствует возможностям устройства, результаты могут ощущаться почти без усилий; когда нет, формы волн предоставляют немедленную и смирительную обратную связь.

GaN против SiC на практике

• GaN: Идеально подходит, когда потери при переключении ограничивают возможности

GaN часто выбирается в сценариях высокочастотного переключения, где низкая емкость и быстрое восстановление уменьшают потери при переключении. В практических конструкциях GaN, как правило, вознаграждает схемы, которые сохраняют низкую индуктивность контуров и контролируют dv/dt, так как непреднамеренное переключение и ЭМП могут быстро проявиться в противном случае.

Примеры общих приложений: быстрые зарядные устройства, высокоплотные DC/DC-стадии, выбранные RF-энергетические модули

При аккуратном исполнении GaN позволяет уменьшать размеры магнитных элементов и повышать плотность мощности. При небрежном исполнении он может казаться "капризным", хотя коренная причина обычно заключается в паразитах и конструкции, а не в физике устройства. Это различие имеет значение, потому что оно меняет то, что вы исправляете: геометрию медного провода и демпфирование, а не случайную замену компонентов.

• SiC: Удобный выбор, когда напряжение, мощность и запас по температуре определяют проектирование

SiC часто предпочитается в преобразовании высокого напряжения и высокой мощности — местах, где электрический стресс и температура неумолимы. Он обладает высокой прочностью на пробой, надежным поведением при высоких температурах и репутацией устойчивости в жестких энергетических условиях. В развернутых системах SiC часто уменьшает тепловое давление и улучшает эффективность при более высоком напряжении, но также может перенаправить внимание на координацию изоляции, ползучесть/промежутки и поведение при скачках.

Примеры общих приложений: инверторы тяги для электромобилей, бортовые зарядные устройства, солнечные инверторы

Команды проектировщиков, которые рассматривают SiC как замену кремния, часто упускают из вида, где он действительно проявляется: поведение на уровне системы в условиях требовательного электрического стресса, а не просто простая замена компонентов.

Практическое признание и выбор рабочей процедуры

Начните с записи рабочих границ таким образом, чтобы это требовало реалистичности. Определите максимальное обратное напряжение с учетом запаса, постоянный и пик-ток, допустимые потери, частоту переключения и фактические тепловые условия (диапазон окружающей среды, воздушный поток, ближайшие источники тепла). Затем выберите упаковку, которая соответствует механическому пути охлаждения, который у вас действительно есть, а не тому, который вы бы хотели иметь.

Затем выберите платформу материала и семейство диодов, которые лучше всего подходят для баланса потерь и поведения переключения, которое вы можете поддерживать.

Опции семейств диодов, которые обычно оцениваются: стандартные PN, быстрые/ультрабыстрые PN, Шоттки, Шоттки SiC, решения на основе GaN

Работы на скамейке часто выявляют разрыв между номинальными характеристиками и собранной реальностью: резонирование, вызванное индуктивностью разводки, повышение температуры, определяемое деталями монтажа, и потери при переключении, формируемые паразитными емкостями. Полезной привычкой в измерениях является поиск превышения на диоде, оценка температуры соединения с использованием температуры корпуса плюс предположения о тепловом сопротивлении и итерация изменения гашения или разводки перед выводом, что выбор устройства был неправильным.

Такой стиль валидации обычно достигает стабильного решения быстрее, чем цикл по нескольким элементам, оставляя физическую реализацию неизменной.

Выбор материала редко ведет себя как изолированная оптимизация. Выбор Si, Ge, SiC или GaN фактически обязывает проект к режиму скорости переключения, профилю ЭМИ, тепловому плану и механическому стилю реализации. Многие успешные команды обнаруживают, что самый большой шаг вперед — это не принятие самого нового материала, а выбор платформы, которая соответствует их способности контролировать паразитные параметры, проверять тепловые режимы с помощью достоверных тестов и поддерживать стабильное производство.

Устройства с широким запрещённым зоной могут давать отличные результаты, но выигрыш проявляется наиболее явно, когда весь процесс проектирования, дисциплина разводки, практика измерений и повторяемость сборки готовы поддержать запросы этих устройств.

Характеристики диода

Выбор диода, как правило, проходит лучше, когда технический паспорт рассматривается как набор границ, которые должны выдерживать реальные волновые формы, реальный тепловой поток на печатной плате и реальные допуски, а не как список типичных значений, которые на бумаге создают чувство уверенности. Многие проектные сюрпризы появляются при первом включении, потому что диод одновременно является электрическим устройством и тепловой нагрузкой, и эти две стороны влияют друг на друга способами, которые легко недооценить во время расчетов на столе. Психология, которая экономит время позже, заключается в том, чтобы предполагать, что ранние измерения будут выглядеть более сурово, чем аккуратные усредненные числа, которые вы вычислили, а затем выбирать и проверять соответственно.

Прямой ток обычно сваливается в тепловой бюджет

Максимальный прямой ток (IF) читается более правдиво, когда он интерпретируется как потолок нагрева, связанный с определенным корпусом и условиями испытаний, а не как самостоятельное электрическое обещание. Потери на проводимости обычно приближаются как:

Pcond ≈ IF × VF

Во многих переключающих или импульсных приложениях общее рассеяние диода не ограничивается только проводимостью; коммутирование и форма волны могут добавлять мощность, которую схема не «показывает». Оценка температуры соединения обычно следует:

Tj ≈ Ta + (Ptotal × RθJA)

Ta отражает окружающую среду вокруг устройства, а RθJA резко меняется в зависимости от выбора корпуса, площади меди, воздушного потока, стыковки через выводы и способа механического крепления детали. Один и тот же номер детали может вести себя корректно на открытой разводке с щедрой медью и затем работать на неприятно горячем уровне после плотного размещения, результат, который может казаться несправедливым, пока вы не вспомните, что тепловой путь фактически является частью схемы. При принятии ранних решений часто более обоснованно начинать с позволительного повышения температуры (вашего теплового запаса) и назад вычислять стационарный ток, чем начинать с заглавного IF и надеяться, что плата о себе позаботится.

Прямое напряжение (VF) изменяется в зависимости от тока, температуры и плотности тока, поэтому относиться к нему как к фиксированной константе — это то, где многие оценки потерь тихо уводятся с курса. Известные «0,7 В» в основном представляют собой умственный ярлык для малосигнального кремниевого PN-диода при умеренном токе; это не универсальная опора.

При более высоком токе VF, как правило, увеличивается, что означает, что потери на проводимости могут расти быстрее, чем предполагает первая оценка. При более высокой температуре VF для кремниевых PN-диодов часто уменьшается, что может смещать дележ токов в параллельных путях так, что это кажется интуитивно неправильным, когда вы ожидали стабильного деления.

Более устойчивый подход заключается в том, чтобы рассматривать VF как ограниченный диапазон, а не как одно красивое значение. Если вам важна предсказуемая диссипация, использование наихудшего VF из графиков технического паспорта на предполагаемом токе и температуре соединения/окружения, как правило, дает меньше неприятных тепловых сюрпризов, чем опора на типичное число.

Входной ток при запуске, зарядка конденсаторов и индуктивный выброс регулярно создают короткие передние импульсы, которые не отображаются в расчетах стационарного тока. Диоды склонны терпеть эти события, когда совпадают две реальности: пиковый выброс находится внутри специфицированного предела выброса, а нагрев с течением времени остается в пределах того, что корпус и печатная плата могут рассеивать.

Условия для проверки:

• Пиковый ток выброса остается в пределах IFSM (неповторяющийся предел выброса).

• Среднее и эффективное нагревание остается внутри теплового предела для фактического импульсного потока.

Привычка, которая уменьшает полевые неопределенности, заключается в сравнении ширины импульса, частоты повторения и энергии с рекомендациями по скачкам из паспорта данных, а не в предположении, что все это кратковременно, поэтому это не имеет значения. Кратковременные импульсы по-прежнему вводят тепло в соединение, а повторяющиеся импульсы могут накапливать температуру быстрее, чем ожидается, особенно когда поток воздуха умеренный или плата термически замкнута.

Обратное напряжение должно отслеживать реальные пики, а не только номинальные параметры

Максимальное повторяющееся обратное напряжение (VRRM) выглядит более убедительно, когда выбрано на основе наихудшего приемлемого обратного напряжения, включая колебания, индуктивные переходные процессы и скачки, а не на основании спокойного, номинального значения рейки. В реальных сборках стабильное обратное напряжение может быть небольшой долей от истинного пика, потому что паразитная индуктивность и переключающие фронты охотно создают пики.

Источники, которые часто увеличивают обратные пики:

• Индуктивность кабеля

• Индуктивность утечки трансформатора

• Катушки реле и другие индуктивные нагрузки

• Быстрые переключающие фронты, взаимодействующие с паразитной индуктивностью и емкостью

Многие конструкции начинаются с консервативного запасного напряжения, часто около двух раз худшего случая стабильного обратного напряжения, а затем уточняют выбор, используя измерения и подробную информацию из паспорта данных.

Элементы, которые обычно рассматриваются в процессе этой доработки:

• Рейтинги переходного напряжения

• Поведение при лавинном пробое или скачках

• Измеренные формы сигналов, захваченные с помощью соответствующих зондов

Большой запас в VRRM касается не только избежания пробоя; это также обычно делает проект менее чувствительным к скачкам, вызванным планировкой, и накоплению погрешностей. Этот дополнительный запас может уменьшить эмоциональное трение в процессе сборки, потому что вы тратите меньше времени на споры с формами сигналов, которые технически допустимы только в симуляции.

Обратные пики часто недооценены, потому что медленные инструменты никогда не фиксируют их, и даже осциллограф может скрыть их, если ширина пропускания ограничена или зондирование вводит собственные колебания. Когда диод находится рядом с индуктором или переключающим узлом, разумно предположить, что первая захваченная форма сигнала покажет более высокочастотный контент, чем предполагала симуляция, а затем выбирать VRRM и варианты демпфирования/гашения с учетом этой реальности. В лаборатории установка измерений часто решает, выглядит ли пик «управляемым» или «непонятным», поэтому имеет смысл рассматривать зондирование как часть эксперимента, а не как нейтрального наблюдателя.

Поведение переключения

На низкой частоте многие диоды выглядят взаимозаменяемыми. С увеличением скорости фронтов, дифференциаторы, которые начинают доминировать, связаны с накоплением заряда и паразитами, и они проявляются как потери, скачки и шум, которые могут оказаться неожиданно упорными.

Быстродействующие дифференциаторы:

• Поведение обратного восстановления

• Ёмкость перехода

• Взаимодействие с окружающими импедансами, которое превращает поведение устройства в ЭМИ и колебания

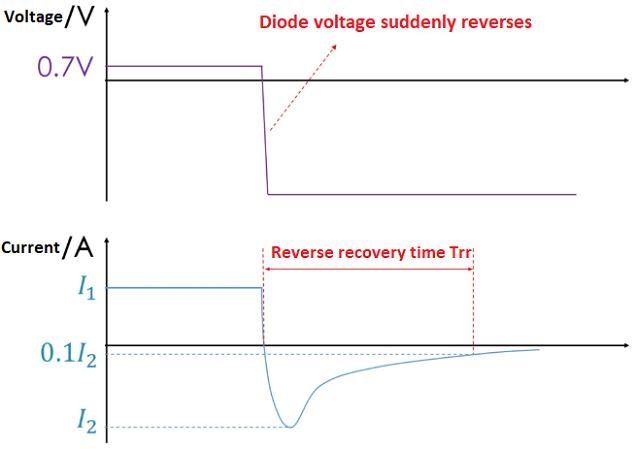

Стандартные PN-диоды хранят заряд во время прямого проводимости, и когда они находятся в обратном смещении, этот заряд должен быть удален, создавая ток обратного восстановления. Этот ток может привести к дополнительным потерям и также может возбуждать паразитную индуктивность, вызывая скачки, которые ощущаются как «связанные с конструкцией», даже когда физика диода является коренной причиной.

Типичные последствия обратного восстановления:

• Более высокие потери при переключении

• Напряжение скачка через паразитную индуктивность

• Худшее ЭМИ поведение

Быстрое восстановление диодов уменьшает накопленный заряд. Диоды Шоттки в значительной степени избегают классического обратного восстановления с участием носителей меньшинства, но это преимущество часто сочетается с большей утечкой и, во многих семьях кремниевых диодов Шоттки, меньшей способностью к обратному напряжению. Диоды SiC часто выбирают для высоковольтных, высокочастотных этапов, потому что они сочетают сильные характеристики напряжения с чистым поведением восстановления, что может сделать эффективность и формы переключения более приемлемыми.

Лучше восстановительное поведение часто уменьшает агрессивность необходимого гашения. Хорошая планировка по-прежнему имеет значение, но более чистое восстановление может сделать соблюдение правил и термическую настройку менее похожими на борьбу.

Даже когда рейтинги прямого и обратного напряжения выглядят комфортно, ёмкость перехода может навантаживать узел на высокой частоте так, что это легко упустить из виду во время проверки схемы. Cj может замедлять переходы, вводить смещенный ток в чувствительные узлы и резонировать с петлевой индуктивностью.

Общие эффекты, вызванные Cj:

• Более медленные переходы фронтов

• Смещенный ток в близлежащие узлы

• Резонансы с индуктивностью, проявляющиеся как колебания

Из-за этого кривые ёмкости в паспорте данных часто заслуживают такого же внимания, какое вы бы уделили кривым восстановления. В лабораторной работе Cj является частой причиной, по которой один диод кажется незаметным, в то время как другой заставляет преобразователь казаться чувствительным или более сложным для стабилизации, и это различие может ощущаться задолго до того, как оно будет аккуратно объяснено.

Экспоненциальная I–V кривая означает, что небольшие изменения VF могут сильно влиять на ток

Взаимосвязь I–V диода экспоненциальна, поэтому скромные изменения VF могут вызывать значительные изменения тока. Эта нелинейность особенно заметна, когда диод используется в качестве зажима или элемента управления, а не просто как выпрямитель.

Применения, где эта нелинейность проявляется быстро:

• Цепи зажима

• Применения OR-инг

• Сдвиг уровней

• Управление током

Температурное дрейфование и разброс процессов могут сместить VF достаточно, чтобы существенно изменить ток, именно поэтому «типичные» кривые формируют интуицию, но не дают большого спокойствия, когда вам нужен предсказуемый предел. Если диод защищает дорогостоящее оборудование, проектирование с учетом наихудших кривых обычно требует большего дисциплинарного подхода, чем ставка на типичное поведение.

Изменения температуры влияют на множество характеристик диодов одновременно, и эти изменения не всегда «помогают» в одном направлении. В результате проверка при комнатной температуре может выглядеть корректной, в то время как тест в теплом корпусе выявит реальные ограничения.

Изменения, вызванные температурой, обычно включают:

• Поведение VF (часто уменьшается с увеличением температуры для кремния PN)

• Ток утечки (часто сильно возрастает с повышением температуры)

• Ужесточение пределов безопасной эксплуатации, потому что температурный градиент имеет меньше пространства для «дышать»

Многие упорные проблемы с диодами вызваны температурой и проявляются только после того, как плата насытилась, корпус нагрелся или окружение просто слишком горячее. Учет этих условий на ранней стадии снижает вероятность создания прототипа, который ведет себя идеально на стенде и плохо в реальных условиях.

Выбор материалов и семейств

Кремний остается популярным в универсальных схемах, так как он, как правило, предлагает низкую утечку и надежное поведение при общих рабочих температурах и напряжениях. Части на основе германия, как правило, проявляют более высокую утечку при той же температуре, что делает их менее привлекательными в многих современных разработках, кроме специализированных нужд.

Быстрая схема общих семейств:

• Шоттки: низкий VF при умеренном напряжении и быстрая реакция, часто в паре с более высокой утечкой и ограниченным VRRM во многих семейств.

• SiC: высокая волновая устойчивость и чистое переключение, часто с более высоким VF при низком токе, чем кремний Schottky.

• Быстрый PN: средний вариант, когда стоимость/доступность являются определяющими факторами, с поведением восстановления, которое все еще требует проверки.

Перспектива выбора, которая многих команд успокаивает, заключается в раннем решении, какое ограничение, вероятно, будет доминировать в итерации вашего дизайна: ограничены ли вы по потере/температуре или по шуму/колебаниям? Эта концепция, как правило, позволяет быстрее направиться к правильному семейству диодов, чем зацикливание на каком-либо одном главном параметре.

Идентификация полярности

Катодное кольцо обычно является самым быстрым визуальным индикатором, но маркировка варьируется в зависимости от упаковки, ориентации ленты, катушек и поставщиков, а неясность, как правило, возникает именно тогда, когда вы уставшие или движетесь быстро. Когда ошибка полярности может стоить прототипа, потратить время на отладку или создать путающий режим отказа, быстрая проверка с помощью мультиметра в режиме тестирования диодов является простым способом снизить этот риск.

Что обычно показывает быстрая проверка в режиме диода:

• Прямое направление: правдоподобный VF

• Обратное направление: OL или значительно более высокое значение

Этот небольшой шаг предотвращает несоразмерную долю ранних проблем при запуске, особенно когда детали были перекуплены, размещены вручную или заменены в процессе закупок.

Рабочий процесс, который часто выживает после первой сборки платы

1) Определите постоянные и транзитные обратные напряжения, а затем выберите VRRM с запасом на основе измеренных или реалистично смоделированных всплесков.

2) Оцените потери на проводимость и переключение, затем подтвердите Tj, используя термические данные упаковки и реальные условия охлаждения печатной платы (медь, воздушный поток, плотность размещения).

3) Выберите семейство диодов на основе скорости переключения и поведения EMI, а не только на основе VF.

4) Проверьте, используя волновые формы на стенде при температуре; вблизи узлов переключения ожидайте, что первое захватывающее изображение покажет напряжение, связанное со стрессом, которое выглядело меньше в раннем анализе.

5) Заключите выбор только после того, как макет и тепловая реальность представлены, потому что упаковка и медь часто определяют результат больше, чем предполагает схема.

Практические методы тестирования диодов

Тест диода редко увенчивается успехом благодаря поиску идеального числа; он успешен, подтверждая направление, выявляя очевидные режимы отказа и распознавая, когда окружающая цепь искажает показания. Мультиметр в режиме диода обычно является самым быстрым полевым тестом, потому что он применяет небольшой контролируемый ток и сообщает о прямом падении, но показания становятся гораздо более значимыми, если учитывать контекст: тип диода, ожидаемый диапазон тока и измеряется ли устройство в цепи или изолированно. Когда симптому и измерителю противоречат, часто именно настройка измерителя требует более целенаправленного подхода, а не ваше терпение.

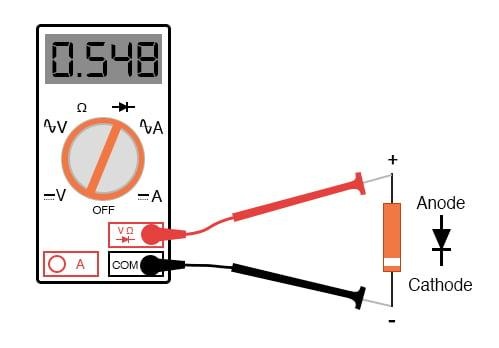

Использование мультиметра в режиме диода

Поместите красный щуп на анод, а черный щуп на катод. Здоровый кремниевый диод обычно показывает около 0,55–0,85 В, при этом точное значение зависит от тестового тока мультиметра и структуры диода. Германийовые устройства часто показывают более низкие значения, примерно 0,2–0,35 В.

Переверните щупы. Здоровый диод обычно показывает OL, очень высокое значение или отсутствие индикации проводимости. В процессе устранения неполадок проводимость в одном направлении и блокирование в другом направлении часто оказываются более убедительными, чем конкретное прямое число.

Если диод показывает значение около 0 В в обоих направлениях, он фактически короткозамкнут; это часто следует за перегрузками, событиями обратной полярности или напряжением импульса.

Если он показывает OL в обоих направлениях, возможно, он открыт, внутренне треснут, плохо припаян или просто не получает достаточную нагрузку от измерителя для прямого смещения (сценарий, который возникает с некоторыми светодиодами, определенными частями Шоттки в зависимости от поведения измерителя и цепями диодов).

Также стоит сохранять эмоциональное спокойствие: слегка отклоняющееся VF не означает автоматически, что деталь неисправна. Многие работающие диоды показывают более высокие значения при холодном состоянии, более низкие при теплом и изменяются в зависимости от тестового тока мультиметра. Если направление проверяется и VF допустимо для семейства диодов, этого часто достаточно для первого этапа устранения неполадок.

Почему измерения в цепи вводят в заблуждение

Тестирование в цепи может вводить в заблуждение, поскольку ток мультиметра может проходить через параллельные компоненты, а не через целевой диод. Альтернативные пути часто включают резисторы, другие диоды, переходы транзисторов и структуры защиты входа ИС. Результат может выглядеть убедительно нормально, даже если тестируемый диод открыт, или он может показывать проводимость в обе стороны, даже если диод в порядке.

Наиболее времязатратные случаи обычно связаны с шинами и сигнальными линиями, подключенными к ИС, где внутренние защитные диоды могут ограничивать ток измерителя и имитировать прямое падение, которого вы не ожидали.

Чтобы повысить уверенность, поднимите один провод или иным образом изолируйте диод от окружающей сети. Поднятие одного провода обычно достаточно; это быстрее, чем полное удаление, это более деликатно для площадок и позволяет избежать длительной отладки на основе призрачных путей проводимости.

Рабочий процесс, который часто кажется эффективным, выглядит следующим образом:

• Сначала протестируйте в цепи как триаж.

• Если данные неоднозначные, изолируйте один провод и повторно тестируйте.

Эта двухступенчатая привычка экономит время, одновременно приближая к заключению, за которое вы можете ответить.

Специальные диоды

Диоды Шоттки

Диоды Шоттки часто показывают около 0,15–0,45 В, поэтому значение, которое кажется слишком низким, может быть совершенно законным. Они широко используются в источниках питания и быстродействующей выпрямительной технике, поскольку прямые потери могут быть ниже.

Одно практическое предостережение: диоды Шоттки могут деградировать, развивая увеличенный утечку, прежде чем они выйдут из строя в качестве очевидного короткого замыкания. Простой тест с помощью мультиметра может все еще выглядеть приемлемо, пока цепь ведет себя неправильно под напряжением. Если симптомы указывают на утечку (неожиданное потребление в режиме ожидания, просадки шин, подогрев деталей в режиме простоя), проверка обратной утечки с использованием источника постоянного тока и последовательного резистора может показать то, что режим диода может не выявить.

Светодиоды

Прямые падения светодиодов выше, чем у стандартных кремниевых диодов: красный часто составляет около 1,8 В, в то время как синие/белые могут превышать 3 В. Некоторые мультиметры не обеспечивают достаточное напряжение соблюдения в режиме диода, чтобы сместить определенные светодиоды, поэтому измеритель может показывать OL, даже когда светодиод рабочий.

Для проверки светодиодов источник ограниченного тока (небольшой источник питания с резистором) часто дает более ясный ответ, чем полагаться только на режим диода, и это снижает вероятность случайной перегрузки во время тестирования.

Диоды Зенера

На мультиметре Зенер обычно выглядит как обычный диод в прямом направлении. Определяющим поведением является напряжение пробоя в обратном направлении (Vz), которое большинство режимов диода мультиметра не могут достичь.

Чтобы проверить действие Зенера, используйте источник постоянного тока и последовательный резистор, обратите полярность Зенера и измерьте напряжение на нем. Выберите резистор, чтобы поддерживать ток в безопасном диапазоне. Это согласует тест с тем, как часть ведет себя в реальных цепях, и избегает ложного комфорта проверки только в прямом направлении.

ИК-светодиоды

ИК-светодиоды часто не светятся видимо. Камера телефона часто может зафиксировать излучение как слабый свет, когда светодиод находится в прямом смещении, что становится удобным шагом подтверждения, когда показания мультиметра неясны или когда вы хотите проверить, излучает ли устройство, а не просто проводит.

Переход к Прошению/Неудаче

Хороший тест диода отвечает на три вопроса: проводит ли он в заданном направлении, блокирует ли он в обратном направлении при тестовых условиях, и соответствует ли поведение используемому в этой цепи типу диода. Значение прямого падения напряжения часто лучше рассматривать как отпечаток пальца, поддерживающий гипотезу, а не как строгую проверку спецификаций.

В процессе устранения неполадок неоднозначные показания обычно указывают либо на параллельные цепи в схеме, либо на несоответствие между методом тестирования и семейством диодов. Когда результаты измерителя и симптомы цепи конфликтуют, часто мудрее доверяться симптомам и обновить тест: изолировать один вывод, применить контролируемый ток или проверить пробой зенера с помощью источника питания. Этот подход снижает количество переделок и помогает избежать замены функциональных частей, пока настоящая неисправность остается нетронутой.

Функции диодов и их реальные применения

Диод завоевывает свою репутацию благодаря направленной проводимости, но реальные схемы редко ведут себя как чистый "односторонний элемент." Эта асимметрия становится практическим рычагом для формирования форм сигналов, направления энергии туда, где она желательна, и предотвращения ее там, где она вызывает проблемы. В повседневной проектной работе трудно не развить здоровое уважение к диоду как к нелинейному выключателю, чье прямое падение, емкость перехода, обратное восстание, утечка и температурный дрейф оставляют видимые отпечатки на поведении системы. Рассмотрение этих неидеальных характеристик как основных входных данных в дизайне, как правило, снижает поздние сюрпризы на практике.

Обнаружение огибания в AM приемниках

В AM-приемниках диод обычно используется для пикового/огибательного выпрямления. Упрощая отрицательную полярность RF-карrier, огибающая модуляции становится доступной в виде напряжения, подобного базовому диапазону, на выходе детектора. Следующая RC-сеть сглаживает выпрямленный RF, компенсируя остаточные колебания возможностью следовать реальным аудиодинамикам.

Выбор времени постоянной RC при сохранении слышимых деталей

Значение RC оказывается в узком диапазоне, определяемом практикой, потому что оно должно одновременно удовлетворять двум противоречивым требованиям: удерживать заряд между RF-пиками и при этом отпускать его достаточно быстро, чтобы отслеживать огибающую.

Целевые значения RC, которые, как правило, хорошо работают в традиционных AM-огибательных детекторах:

• RC значительно больше периода несущей, так что конденсатор не разряжается значительно между RF-пиками.

• RC значительно короче самых быстрых изменений огибающей, представляющих интерес, чтобы выход мог следовать за аудиоизменениями.

Когда RC становится слишком маленьким, выход детектора несет чрезмерные RF-колебания; после усиления результат часто воспринимается как зернистый или шумный, а объемные диаграммы обычно выглядят беспокойными. Когда RC становится слишком большим, конденсатор задерживается на пиках; детектор тогда не может следовать за быстрым движением вниз огибающей, создавая диагональную обрезку, которую слушатели часто описывают как притупленные атаки и сниженная четкость. Общий подход к настройке начинается с несущей частоты и самой высокой необходимой аудиочастоты, после чего настраивается RC, в то время как проверяется искажение на осциллографе и отслеживаются изменения в четкости речи или реакции ударных инструментов.

Неидеальные поведения диодов, проявляющиеся в результатах обнаружения

Прямое падение и емкость перехода регулярно влияют на работу огибательного детектора таким образом, который легко недооценить, пока не появятся слабые сигналы. При низких амплитудах RF прямое напряжение ведет себя как эффективный порог обнаружения, и поэтому чувствительность падает раньше, чем предполагает интуиция. Это одна из причин, по которой диоды маломощных сигналов и диоды Шоттки часто выбирают для обнаружения слабых сигналов AM: схема просто "пробуждается" раньше.

Емкость перехода также может влиять на настроенную цепь, снижая Q или смещая резонанс и тихо уменьшая селективность. Если детектор подключен без буферизации или передвинут в процессе компоновки, ответ переднего конца может измениться достаточно, чтобы его можно было измерить. Подход, который часто оправдывает себя, - это рассматривать диод детектора как часть RF-сети, а не как "только аудио" блок; замена типов диодов или перемещение подключения детектора часто изменяет поведение RF одновременно, даже когда выход базового диапазона по-прежнему выглядит правдоподобным.

Выпрямление энергии

Выпрямители преобразуют переменный ток в пульсирующий постоянный ток, чтобы фильтрация и регулирование могли создать используемые источники питания. Направленное проводение позволяет выполнять выпрямление, но топология в значительной степени определяет, как выглядит пульсация, насколько сильно нагружается трансформатор и где теряется эффективность. На практике решения по выпрямителям часто проявляются позже в виде тепла, слышимого гудения трансформатора или неожиданного проседания под нагрузкой, обычно в самый неудачный момент.

Полуволновые выпрямители

Полуволновой выпрямитель использует один диод и только одну полусинусоиду переменного тока. Схема проста в сборке и недорога, но неиспользуемая полусинусоида эффективно оставляет доступную энергию «на столе». Пульсация появляется на частоте сети, что, как правило, делает фильтрацию более стойкой, чем ожидалось, подталкивая конструкторов к использованию более крупных резервуарных конденсаторов и принятию более высоких пиковых зарядных токов.

Эти пиковые токи могут нагружать диод и трансформатор, и они могут усиливать просадку напряжения, если источник сопротивления не мал. На стенде это часто проявляется как «на холостом ходу все выглядело хорошо, но упало, когда я попросил ток», что становится менее загадочным, как только импульсное проводение отображается графически, а не усредняется.

Полноволновые мостовые выпрямители

Полноволновой мост использует четыре диода для выпрямления обеих половин синусоиды переменного тока. Частота пульсации удваивается, что часто делает достижение целевой пульсации легче с меньшей емкостью, чем в подходе с полуволной, а регулирование нагрузки обычно улучшается. Компромисс заключается в том, что ток проходит через два диода последовательно в течение каждого интервала проводимости, поэтому потери на проводимости увеличиваются по сравнению с идеальным переключателем или некоторыми центровыми конфигурациями.

Во многих реальных сборках термическое поведение становится решающим ограничением. Даже умеренные средние нагрузки могут вызывать заметное нагревание, потому что ток поступает в узких пиках вблизи вершины синусоиды переменного тока. Поведение пикового тока часто становится очевидным лишь после измерения температуры диода в условиях постоянной нагрузки, вместо того чтобы полагаться только на усредненные расчеты тока.

Выбор диодов для выпрямителей

Выбор диодов для выпрямителей обычно является балансированием между электрическими потерями, поведением переключения и пределами прочности.

Общие факторы выбора, которые часто балансируются во время проектирования:

• Прямое напряжение при фактическом рабочем токе (меньшее падение, как правило, означает меньшее рассеяние, особенно на низковольтных линиях).

• Поведение обратного восстановления (быстрое/мягкое восстановление, как правило, снижает потери переключения и проводимый/излучаемый шум в условиях высокой частоты).

• Возможность переноса и термическое сопротивление (импульсы зарядки и пусковой ток могут доминировать стресс, даже когда средний ток кажется умеренным).

На частоте сети стандартные кремниевые диоды часто работают адекватно и предсказуемо. В более высокочастотных преобразователях обратное восстановление может стать ведущим источником потерь и ЭМИ; в этот момент часто выбирают диоды Шоттки, кремний с быстрым восстановлением или широкозонные варианты, поскольку их поведение переключения легче поддерживать в тихом и холодном состоянии, при условии, что компоновка и паразитные элементы также обрабатываются с равной тщательностью.

Регулирование напряжения и защита

Диоды Зенера работают в обратном пробое, чтобы поддерживать примерно постоянное напряжение, что поддерживает шунтовые ссылки и клэмповые поведения. На практике они могут казаться обманчиво простыми: одна деталь, один резистор, готово; пока не будут применены крайние условия по линии, нагрузке и температуре, и «легкий клэмп» не превратится в проблему с нагревом и допустимостью.

Проектирование смещения Зенера при изменении линии и нагрузки

Шунтовый регулятор Зенера использует последовательный резистор (или источник тока) для ограничения тока. Задача проектирования состоит в том, чтобы удерживать Зенер в рабочем состоянии, где он ведет себя как используемая ссылка, не будучи подверженным разрушительному рассеянию.

Границы тока Зенера, которые обычно соблюдаются проектировщиками:

• Выше тока «колена», чтобы напряжение Зенера было разумно стабильным, а динамическое сопротивление оставалось достаточно низким для требуемой точности.

• Ниже максимально допустимого значения, установленного на основе рассеяния мощности при наихудшем входном напряжении и минимальном токе нагрузки.

Долговечность в долгосрочной перспективе часто зависит от размеров резистора при наихудших условиях, а не в нормальных эксплуатационных условиях. Высокое входное напряжение, легкая нагрузка, холодный старт и высокая температура окружающей среды могут значительно увеличить мощностное рассеяние Зенера по сравнению с типичной работой. Тепловой рост не только является проблемой надежности; он также влияет на дрейф, и действительная мощностная норма зависит от того, насколько хорошо тепло удаляется с помощью площади меди, воздушного потока и условий корпуса.

Когда Зенеры все еще заслуживают свое место в современной аппаратуре

Переключающие регуляторы, как правило, обеспечивают лучшую эффективность и более широкий практический диапазон нагрузки, чем шунтующее регулирование Зенера, особенно когда ток нагрузки больше, чем небольшой. Тем не менее, Зенеры остаются привлекательными в ролях, где их поведение кажется простым, быстрым и легким для понимания во время аварийных условий.

Общие применения Зенеров в современных разработках:

• Защита от перенапряжения на входах питания.

• Подавление транзитов для медленных и средних энергетических событий (часто в паре с серийным сопротивлением или специализированным элементом TVS).

• Простое генерирование опорного напряжения, где высокая точность не является целью, а потери мощности приемлемы.

Перспектива проектирования, которая снижает разочарование, заключается в том, чтобы рассматривать многие реализации Зенеров в первую очередь как ограничители напряжения, если только бюджет тока и тепловая среда не достаточно стабильны для поддержки истинного регулирующего поведения с предсказуемым дрейфом.

Современные семейства диодов и их высокоэффективные применения

Современные диоды охватывают несколько материалов и конструкций, каждая из которых настроена вокруг ограничений, таких как потери на прямом токе, скорость переключения, температурная устойчивость, блокировочное напряжение или оптическое излучение. Практическое замечание состоит в том, что "диод — это диод" перестает быть полезным утверждением, как только частота, тепло и паразитные эффекты начинают оказывать влияние на характеристики.

СВЕТОДИОДЫ

СВЕТОДИОДЫ могут быть эффективными источниками света, но они реагируют как устройства с токовым управлением больше, чем как нагрузки с определенным напряжением, поскольку прямое напряжение варьируется в зависимости от температуры и вариации производства. Для маленьких индикаторов подход только с резистором может работать удовлетворительно, хотя однородность яркости часто колеблется в зависимости от питания и температуры. Для освещения драйверы с постоянным током обычно обеспечивают более стабильную яркость, лучшие показатели долгосрочной работы и более последовательное цветовое поведение, преимущества которого становятся более очевидными после того, как видишь, как быстро "почти одинаковый СВЕТОДИОД" может выглядеть по-разному в разных устройствах.

Шоттки-диоды

Шоттки-диоды предлагают низкое прямое напряжение и практически не имеют обратного восстановления, что делает их хорошим выбором, когда речь идет о потерях на проводимости или чистоте переключения.

Типичные схемы применения шоттки:

• Низковольтные линии питания, где десятки или сотни милливольт переводятся в реальную эффективность и запас.

• Быстрые зажимы на цифровых линиях и переключающих узлах, где заряд восстановления иначе ввел бы шум.

Недостатки проявляются в виде больших обратных утечек и часто более низких обратных напряжений, чем у многих PN-диодов, что может стать проблемой при повышенных температурах или на линиях с высоким напряжением.

Устройства SiC и GaN

Устройства SiC и GaN могут уменьшить потери проводимости и переключения в высокоэффективном преобразовании мощности и поддерживают более высокие частоты переключения, что позволяет уменьшить размеры магнитных и емкостных элементов. Взамен компоновка, паразитные индуктивности и стратегия управления становятся менее прощительными. Не редко ожидаемые приросты эффективности уменьшаются, когда колебания замедляют фронты или когда добавляют дополнительную ЭМС-фильтрацию для восстановления соблюдения. Выбор устройства получает внимание, но физическая реализация - это то, где обещание либо реализуется, либо тихо расходуется.

Лазерные диоды

Лазерные диоды обеспечивают оптические волокна, дистанционное управление и сенсоры, при этом требуя тщательного контроля тока, температуры и условий оптической обратной связи. Небольшие изменения в силе тока или температурном состоянии могут значительно изменить длину волны и выходную мощность, что имеет значение для системных характеристик. Надежные конструкции обычно включают ограничение тока, поведение мягкого старта и защиту от отражений и ЭДС, поскольку режимы отказа склонны быть резкими, а не постепенными.

Диоды данных

Архитектуры "диодов данных" обеспечивают одностороннюю передачу через физическую и электрическую структуру, а не полагаются только на политику программного обеспечения. Интерфейс устроен таким образом, что канал возврата не только не допускается, но отсутствует по своему замыслу. В средах с высоким уровнем уверенности это переопределяет безопасность в более узкие аппаратные границы, которые можно проверить и подтвердить, что часто лучше согласуется с долгосрочной операционной уверенностью, чем постоянный контроль конфигурации.

Практический контрольный список для выбора

Для этих приложений выбор диодов обычно сводится к короткому списку неидеальных параметров, которые определяют, как схема ведет себя в реальных волновых формах и при реальной температуре.

Параметры, которые часто отделяют чистую сборку от проблемной:

• Прямое падение при фактическом рабочем токе.

• Запас обратного напряжения, включая транзиенты.

• Обратное восстановление и ёмкость перехода.

• Утечка при температуре.

• Тепловой путь плюс способность к пульсирующему/импульсному току.

• Механические ограничения и ограничения компоновки, так как паразиты могут доминировать при высоких скоростях фронта.

Основная функциональность схемы сама по себе не гарантирует стабильной работы. Надежная работа зависит от балансировки физики устройства, топологии схемы, поведения на частоте, тепловых условий и условий волновой формы в наихудшем случае, включая ситуации, которые сложно воспроизвести во время первоначального тестирования.

Заключение

Диоды остаются незаменимыми, потому что они обеспечивают простой и надежный контроль тока в электронных схемах. Их реальная производительность зависит от прямого напряжения, обратной утечки, предела пробоя, скорости переключения, тепловых ограничений и физической конструкции. Правильный выбор и тестирование диодов помогают предотвратить отказы, улучшить эффективность, снизить шум и обеспечить стабильную работу в выпрямителях, защитных цепях, сигнальных линиях, источниках питания и современных высокоскоростных системах.

Часто задаваемые вопросы [FAQ]

1. Почему обратные импульсы напряжения в схемах диодов часто становятся намного выше номинального напряжения питания?

Обратные импульсы напряжения обычно усиливаются паразитной индуктивностью, утечкой индуктивности трансформатора, катушками реле и быстрыми переходами переключения, взаимодействующими с емкостью печатной платы и геометрией проводки. Во многих практических схемах постоянное обратное напряжение, отраженное на бумаге, представляет собой лишь небольшую долю фактических пиковых нагрузок, испытываемых во время событий переключения. Эти импульсы могут стать достаточно сильными, чтобы превысить номинальные значения VRRM, даже когда номинальное напряжение шины кажется безопасным. Поэтому реальные формы переключения тщательно оцениваются вместо того, чтобы полагаться только на расчеты в стационарном состоянии.

2. Почему выбор VRRM основывается на реальном переходном поведении, а не только на номинальном напряжении шины?

Выбор VRRM только на основе номинального рабочего напряжения часто игнорирует колебания, overshoot, эффекты кабеля и индуктивное поведение переключения, которые появляются во время реальной работы. Практические конструкции обычно включают дополнительный запас напряжения, чтобы допускать непредвиденные импульсы и стресс, вызванный компоновкой. Диод с большим запасом по обратному напряжению обычно ведет себя более предсказуемо во время включения, потому что он становится менее чувствительным к паразитным эффектам и неопределенности измерений.

3. Почему поведение обратного восстановления становится критически важным при высокой частоте переключения?

При высоких скоростях переключения запас зарядов внутри обычных PN-диодов должен быть удален, когда устройство переходит в обратный режим. Этот ток обратного восстановления увеличивает потери переключения и может возбуждать паразитную индуктивность, вызывая overshoot, колебания и ЭМИ. По мере увеличения частоты переключения обратное восстановление все больше влияет на тепловое поведение и качество формы волны, что делает устройства быстрого восстановления и Шоттки более привлекательными в проектах высокочастотных преобразователей.

4. Почему диоды Шоттки и SiC часто улучшают характеристики переключения по сравнению со стандартными PN-диодами?

Диоды Шоттки в значительной степени избегают классического обратного восстановления в меньшинстве носителей, что помогает уменьшить потери переключения и overshoot. Диоды SiC сочетают в себе высокую способность к обратному напряжению с чрезвычайно чистым поведением восстановления, что делает их высокоэффективными в высоковольтных и высокочастотных системах. Эти характеристики часто упрощают контроль ЭМИ и уменьшают количество агрессивного подавления, необходимого для стабилизации форм переключения.

5. Почему емкость перехода диода считается серьезной проблемой в высокочастотных схемах?

Емкость перехода взаимодействует с окружающей индуктивностью и импедансом, создавая резонансы, замедленные переходы, токи смещения и колебания. Даже когда номинальные показатели прямого тока и обратного напряжения выглядят приемлемыми, чрезмерная емкость может ухудшить скорость переключения и ввести нежелательный шум в ближайшие узлы. В системах с быстрой переключением емкость перехода часто становится одним из скрытых факторов, влияющих на ЭМИ и стабильность формы волны.

6. Почему оценки потерь при прямом напряжении могут стать неточными, если VF рассматривается как фиксированное значение?

Прямое напряжение меняется непрерывно в зависимости от температуры, уровня тока и плотности тока. Распространенное допущение "0.7 В" отражает лишь ограниченные условия работы для кремниевых PN-диодов. При более высоком токе, VF может значительно увеличиваться и повышать потери проводимости за пределы первичных ожиданий. При повышенной температуре поведение VF также может изменить распределение тока по параллельным цепям, создавая тепловой дисбаланс и непредсказуемую диссипацию. Поэтому надежные тепловые оценки зависят от использования кривых в спецификациях при реалистичных условиях работы.

7. Почему короткие импульсы перенапряжения все еще опасны, даже если средний ток диода остается низким?

Короткие импульсы, такие как стартовый ток, индукционный выброс и события заряда конденсаторов, вводят большие количества энергии в переход диода за очень короткие промежутки времени. Повторяющиеся всплески могут накапливать тепло быстрее, чем ожидалось, особенно когда поток воздуха и рассеивание тепла на печатной плате ограничены. Даже когда средний ток кажется скромным, повторяющийся импульсный стресс может постепенно ускорить тепловую усталость и долгосрующее ухудшение.

8. Почему компоновка печатной платы сильно влияет на поведение переключения диодов и показатели ЭМИ?

Петли переключения с большой индуктивностью усиливают перерегулирование, звенящие колебания и напряжение обратного восстановления. Длинные соединительные провода, плохое заземление и неконтролируемые пути возврата тока позволяют паразитной индуктивности преобразовывать резкие края переключения в проблемы ЭМИ. Даже высококачественный диод может показывать плохие результаты в индуктивной компоновке. Дизайны с компактными петлями тока и контролируемыми путями возврата, как правило, создают более чистые переключающие формы сигнала и более предсказуемое тепловое поведение.

9. Почему инженеры часто проверяют поведение диодов с помощью реальных измерений осциллографа, а не полагаются только на симуляции?

Симуляции часто недооценивают паразитную индуктивность, поведение разъемов, эффекты кабелей и высокочастотные колебания, которые возникают в собранном оборудовании. Реальные измерения часто выявляют перерегулирование и переходное поведение, которые не были очевидны во время анализа на уровне схемы. Инженеры поэтому рассматривают зондирование осциллографом как часть самого эксперимента, так как плохие методы зондирования могут искажать формы сигналов и скрывать фактическое напряжение, которому подвергается диод.

10. Почему выбор диодов все больше зависит от поведения на уровне системы, а не от изолированных спецификаций в датащите?

Современные дизайны оценивают диоды на основе того, как они взаимодействуют с пределами ЭМИ, топологией переключения, тепловыми ограничениями, геометрией компоновки, поведением при перенапряжении и долговременной надежностью. Диод, который выглядит идеальным по одному параметру, все еще может создать сложные проблемы с перерегулированием, шумом или теплом при интеграции в полную систему. Успешные дизайны обычно балансируют поведение восстановления, емкость, запас напряжения, тепловые характеристики и реализацию ПСБ вместе, а не оптимизируют только одну основную спецификацию.
