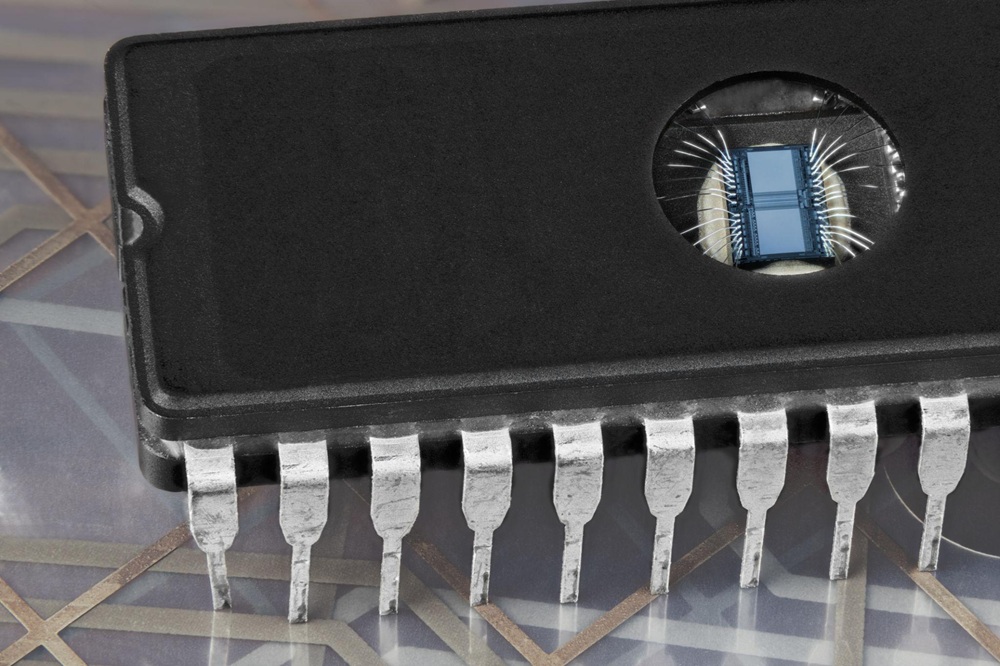

EPROM против EEPROM, принципы работы, различия и приложения

EPROM и EEPROM — это технологии энергонезависимой памяти, используемые для хранения данных даже при отключении питания.EPROM использует ультрафиолетовое излучение для полного стирания чипа и широко использовалось в ранних микросхемах BIOS, промышленном оборудовании и устаревших системах.EEPROM улучшает эту конструкцию, позволяя электрическое стирание, внутрисхемное перепрограммирование и обновления на уровне байтов.В этой статье объясняется, как работают EPROM и EEPROM, их ключевые особенности, различия, приложения и сохраняющаяся актуальность в современной и устаревшей электронике.

Каталог

Изучение СППЗУ

EPROM (стираемое программируемое постоянное запоминающее устройство) представляет собой важную категорию энергонезависимой памяти, способной сохранять данные без необходимости использования электроэнергии.Этот тип памяти требует ультрафиолетового (УФ) света для стирания и характеризуется своей уникальной конструкцией, включающей прозрачное кварцевое окно, через которое открывается вид на находящийся под ним кремниевый кристалл.Под воздействием ультрафиолетового излучения фотоны высокой энергии высвобождают захваченные электроны в ячейках памяти, сбрасывая сохраненные данные.Чтобы защититься от случайной потери данных, после программирования кварцевое окно обычно покрывается непрозрачным клеем.

Внедрение EPROM решило ключевые проблемы, связанные со старой технологией PROM (программируемое постоянное запоминающее устройство), особенно с ее изначально ограниченной функцией «однократной записи».Используя высоковольтные входы в диапазоне 12–24 В, EPROM стал широко распространенным решением в ранних микросхемах BIOS и промышленных системах до того, как на рынке стала преобладать флэш-память.Переход на EPROM ознаменовал собой значительный шаг вперед в технологии памяти, заложив основу для будущих инноваций.

• Методы идентификации: Чипы EPROM можно отличить по стандартным номерам деталей, которые часто начинаются с «27» (например, 27C020, что означает 2M-битное EPROM).

• Состояние по умолчанию: Вновь стертые микросхемы EPROM инициализируются со всеми битами данных, установленными в «1».

• Продолжительность стирания УФ-излучения: Для удаления сохраненных данных обычно требуется 15–20 минут воздействия ультрафиолета.

Особенности СППЗУ

Технология EPROM требует использования специализированного внешнего оборудования, такого как устройства программирования, для облегчения ее работы.Эти устройства передают импульсы высокого напряжения, которые помещают электрические заряды в плавающие затворы ячеек памяти.Хотя запись данных в EPROM происходит относительно медленно по сравнению с современными альтернативами, надежность этой технологии примечательна.

• Характеристики хранения данных: Чипы EPROM могут надежно хранить данные в течение продолжительных периодов времени, часто превышающих 20 лет, при условии, что факторы окружающей среды остаются стабильными.

• Бесконечные циклы чтения: EPROM позволяет неограниченное количество операций чтения, сохраняя при этом структурную надежность.

• Роль в устаревших системах: Несмотря на то, что EPROM затмевается флэш-памятью, EPROM сохраняет полезность в давно эксплуатируемом промышленном и устаревшем оборудовании для сохранения встроенного ПО или поддержки итеративного проектирования систем.

Длительное использование в устаревших системах демонстрирует неизменную надежность EPROM при условии соблюдения предписанных стандартов экологического обслуживания.Эта непреходящая стабильность намекает на тщательно продуманный инженерный дизайн, в котором надежность отдавалась приоритету.

Принципы работы EPROM

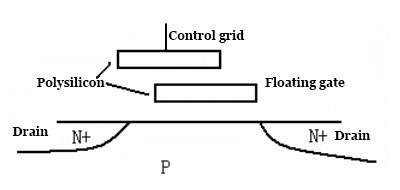

В основе функциональности EPROM лежит архитектура транзистора с плавающим затвором, которая служит как концептуальной, так и практической основой этой технологии памяти.Этот дизайн создал важные механизмы, которые позже повлияли на такие инновации, как флэш-память.

Представление состояния: двоичные состояния в EPROM определяются активностью плавающего затвора внутри транзисторной структуры.

• Состояние «1»: Происходит, когда в плавающем затворе не накапливаются электроны, что обеспечивает проводимость через электрическое поле управляющего затвора.

• Состояние «0»: Происходит, когда электроны удерживаются в плавающем затворе, создавая отрицательный заряд, который препятствует проводимости через управляющий затвор.

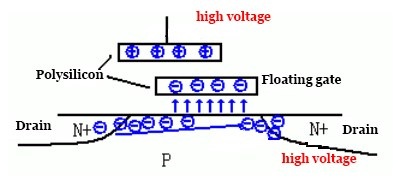

Программирование данных включает в себя высоковольтный процесс, называемый лавинной инжекцией, при котором электроны получают достаточную кинетическую энергию, чтобы преодолеть изолирующий барьер SiO₂, прежде чем попасть в ловушку плавающего затвора.Этот тщательный процесс гарантирует сохранение бинарных состояний до преднамеренного стирания с помощью УФ-излучения, при котором высвобождаются заряженные электроны.Точность, связанная с инжекцией горячих электронов, подчеркивает надежность данных, эффективно удовлетворяя потребности отраслей, ориентированных на стабильность, а не на скорость работы.

Тщательное проектирование, лежащее в основе конструкции EPROM, отражает подход, в котором приоритет отдается целостности памяти, подчеркивая продуманный баланс между инновациями и практичностью.

EPROM широко используется при создании первых вычислительных и промышленных систем.Его широкое использование в чипах BIOS позволило разрабатывать модульные прошивки и программировать, а промышленные приложения выиграли от его долгосрочной стабильности.Прозрачность кварцевого окна EPROM не только облегчила проверку программирования, но и добавила визуальный отличительный компонент к его физической эстетике.

Что такое EEPROM?

EEPROM, или электрически стираемое программируемое постоянное запоминающее устройство, стало революционным решением в технологии памяти.Он предлагает адаптируемый и эффективный метод хранения и модификации данных.В отличие от более ранних технологий ПЗУ, EEPROM позволяет стирать и перепрограммировать с помощью электрических сигналов, устраняя зависимость от внешнего ультрафиолетового света и позволяя выполнять внутрисхемные настройки.Благодаря возможности изменять отдельные байты памяти, а не весь чип, EEPROM обеспечивает непревзойденный контроль и точность.Эта функция имеет широкую полезность, поддерживая такие приложения, как управление пользовательскими предпочтениями, точная настройка параметров калибровки и эффективное хранение данных конфигурации системы.

ПЗУ в EEPROM: прогрессивная трансформация

Эволюция от традиционного ПЗУ к EEPROM демонстрирует постоянные усилия по преодолению ограничений технологии памяти.Каждое нововведение вносит определенные улучшения в удобство использования и функциональность.

• Маска ПЗУ: Эта базовая форма ПЗУ содержала данные, зашитые во время производства, не оставляющие возможности для обновлений или исправлений.Несмотря на то, что при массовом производстве он был экономически эффективен, его жесткость препятствовала адаптации к меняющимся условиям.

• ПРОМ (программируемое ПЗУ): PROM позволял выполнить программирование в единственном экземпляре после производства, но оказался неумолимым в случае ошибок или необходимости обновлений, что привело к постоянной непригодности устройства и ограничению его практичности.

• EPROM (Стираемое программируемое ПЗУ): В EPROM появилась возможность стирания за счет воздействия ультрафиолетового излучения, что позволило перезаписывать данные с помощью ручного и трудоемкого процесса, требующего удаления чипа из схем.Хотя он обеспечивал большую гибкость, его зависимость от физических процедур ограничивала удобство использования в динамических сценариях.

• ЭСППЗУ: EEPROM представляет собой большой шаг вперед, используя электрические сигналы для перепрограммирования без удаления чипа из схемы.Он обеспечивает управление данными внутри системы и предлагает детальный контроль посредством модификаций на уровне байтов.Эти достижения делают EEPROM незаменимым для современных вычислительных приложений, от встроенных систем до бытовой электроники, за счет плавного устранения ранее существовавших ограничений.

Пример туннельного механизма Фаулера-Нордхайма

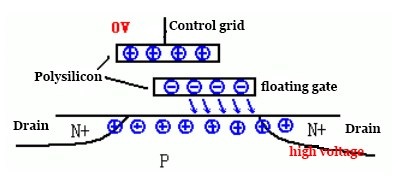

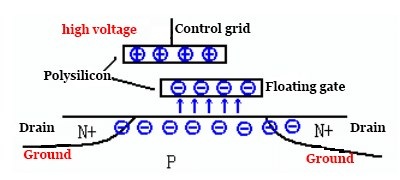

EEPROM черпает свои возможности из туннелирования Фаулера-Нордхайма, прецизионного квантово-механического процесса, который лежит в основе его функциональности, долговечности и энергоэффективности.

• Электронное туннелирование: Туннелирование Фаулера-Нордхайма предполагает движение электронов через тонкий барьер из диоксида кремния (SiO₂) под действием сильного электрического поля.Этот процесс обеспечивает минимальную физическую деградацию барьера, обеспечивая высокую надежность и позволяя чипам EEPROM достигать циклов выносливости от 100 000 до более 1 миллиона операций записи.

• Адаптивность напряжения: Чипы EEPROM содержат встроенные зарядовые насосы, которые генерируют высокое напряжение программирования, необходимое для туннелирования, от стандартных источников малой мощности, таких как 3,3 В или 5 В.Такая бесшовная интеграция упрощает проектирование на уровне системы и способствует созданию энергоэффективных архитектур.

• Универсальные приложения: Эти механизмы облегчают использование EEPROM во многих практических приложениях.Например:

- Бытовая электроника использует EEPROM для хранения постоянных настроек в микроконтроллерах, где динамические обновления прошивки являются обычным делом.
- ПК зависят от EEPROM для хранения конфигураций BIOS, обеспечения стабильных процессов загрузки и инициализации системы.
- Во встроенных системах EEPROM используется для защиты конфиденциальных данных, включая идентификаторы устройств, диагностические параметры и настройки конфигурации, что подчеркивает его адаптируемость к различным приложениям.

Определение характеристик и системная интеграция

Более внимательное изучение EEPROM выявляет атрибуты, выходящие за рамки стандартных технических показателей, что дает серьезные последствия для проектирования системы и эксплуатационной эффективности.

• Внутрисхемное перепрограммирование: Способность EEPROM перепрограммировать данные, будучи встроенными в системы, способствует упрощенной адаптации в динамичных и итеративных технологических средах.Эта функция используется при разработке продукта и устранении неполадок для повышения производительности и настройки.

• Долговечность в использовании: При поддержке Fowler-Nordheim Tunneling EEPROM предлагает экономичную альтернативу, продлевая срок службы устройств и ограничивая частоту замены.Его высокая износостойкость обеспечивает постоянную надежность в приложениях с высокими требованиями.

• Расширенная гибкость: Возможности модификации EEPROM на уровне байтов свидетельствуют о дальновидном подходе к проектированию памяти, подчеркивающем избирательный контроль и целенаправленную настройку.Такая точность хорошо согласуется с тенденциями в области автоматизированных систем и отраслей, требующих обработки данных.

• Выводы из эволюции памяти: EEPROM является свидетельством продолжающейся эволюции технологий памяти.Его развитие отражает значительный отход от строгих ограничений более ранних типов ПЗУ, символизируя переход к адаптируемым решениям, адаптированным к постоянно меняющимся требованиям технологической среды.

По мере того, как технологические ландшафты продолжают развиваться, парадигма, созданная EEPROM, находит отклик как в качестве функционального актива, так и в качестве исторической вехи в технологии памяти, подчеркивая ее значимость в формировании будущего хранения и манипулирования данными.

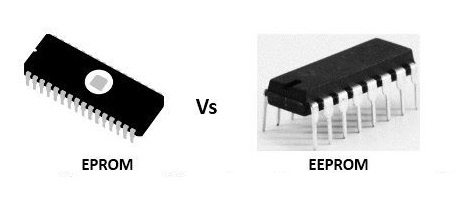

Различия между EPROM и EEPROM

К 2026 году EPROM (стираемое программируемое постоянное запоминающее устройство) и EEPROM (электрически стираемое программируемое постоянное запоминающее устройство) останутся ключевыми в различных электронных приложениях, каждое из которых будет играть особую роль, определяемую их уникальными характеристиками.Сравнение этих технологий дает основу для выбора оптимальных решений памяти, адаптированных к конкретным операционным потребностям.

Сравнение производительности и стирания

Характеристики СППЗУ

• Метод стирания

EPROM требует длительного воздействия ультрафиолетового (УФ) света для удаления содержимого, что требует точного контроля над интенсивностью и временем освещения.Такая зависимость от внешнего оборудования усложняет его использование в быстро меняющихся средах.

• Детализация

Чип памяти необходимо полностью стереть;выборочное стирание на уровне байтов невозможно.Это ограничение снижает эффективность в сценариях, требующих дополнительных обновлений или частых модификаций.

• Процесс перепрограммирования

Перепрограммирование требует физического удаления чипа и ручной обработки с использованием специализированных инструментов.Этот дополнительный уровень усилий часто сдерживает его применение в системах, требующих частой настройки или быстрой реконфигурации.

• Физический дизайн

СППЗУ, обычно заключенные в керамический корпус с кварцевыми окнами, рассчитаны на долговечность.Однако их физическая конструкция накладывает пространственные ограничения, усложняя интеграцию в компактные устройства.

Характеристики EEPROM

• Метод стирания

EEPROM использует электрические сигналы для внутрисистемного стирания и перепрограммирования, упрощая обслуживание и обеспечивая частые и быстрые обновления.

• Детализация

Программирование на уровне байтов гарантирует, что изменения могут касаться определенных разделов памяти, что позволяет реализовать динамические сценарии, такие как настройка встроенного ПО или усовершенствование работы.

• Процесс перепрограммирования

В отличие от EPROM, EEPROM не требует удаления из схемы и легко интегрируется с устройствами.Это сводит к минимуму время простоя системы и снижает технические сложности при обновлении.

• Физический дизайн

Современные технологии упаковки, такие как SOP (Small Outline Package) или DIP (Dual In-Line Package), подчеркивают компактность и при этом обеспечивают долговечность, что делает EEPROM идеальным для современных электронных систем.

Практическое применение в 2026 году

В постоянно меняющемся технологическом ландшафте отличительные свойства EPROM и EEPROM определяют их полезность в современных и устаревших приложениях.

Промышленное внедрение EEPROM

• Частые обновления и адаптивное хранилище данных

EEPROM превосходно работает в средах, требующих регулярной настройки или энергозависимого хранения информации.Его распространенность охватывает такие отрасли, как автомобилестроение, бытовая электроника и Интернет вещей, где точность и надежность имеют первостепенное значение.

• Встроенные системы

Приложения включают интеллектуальные счетчики, хранящие конфигурации сети, и бытовую электронику, сохраняющую персонализированные настройки.Протоколы I2C и SPI также используются для упрощения системной интеграции.

• Эффективность производства

В заводских настройках EEPROM хранит данные калибровки, которые используются для поддержания эксплуатационной эффективности, точной настройки производительности оборудования и сокращения непредвиденных простоев.

Устаревшая роль EPROM

• Сохранение ретро-систем

EPROM остается неотъемлемой частью восстановления исторических вычислительных устройств, таких как Apple II и Commodore 64, обеспечивая подлинное восстановление и устойчивую работу устаревших систем.

• Промышленное и аэрокосмическое использование

Прошивка, встроенная в EPROM, сохраняет свою надежность при обслуживании критически важного для безопасности оборудования и систем авионики, поддерживая важные операции в устаревших технологиях.

• Образовательный вклад

EPROM предлагает студентам возможности практического обучения в инженерных лабораториях, способствуя пониманию технологий стираемой памяти и фундаментальных схемотехники, а также является инструментом для понимания эволюции памяти, лежащей в основе современных устройств.

Будущее и развивающиеся перспективы

Непреходящая актуальность EPROM и EEPROM заключается в их способности удовлетворять разнообразные требования.Хотя адаптивность EEPROM дополняет перспективные тенденции, EPROM служит прочной опорой для устаревших систем и базового образования.

• Баланс между современными и устаревшими подходами

Оценка этих технологий предполагает оценку их интеграционного потенциала с учетом обратной совместимости, поскольку отрасли по-прежнему требуют адаптируемости в сочетании с устойчивостью.

• Изучение гибридных решений

Достижения в области стираемой памяти могут привести к созданию гибридных конструкций, сочетающих надежность архитектуры EPROM с детализацией и скоростью, присущими EEPROM.Эти инновации могут изменить определение секторов, стремясь минимизировать время простоя и улучшить управление данными.

• Значение в промышленной и академической сферах

Обеспечение гармоничного взаимодействия современных достижений и традиционных технологий способствует дальнейшему росту производства, инженерных лабораторий и других основных областей.

Заключение

И EPROM, и EEPROM помогли сформировать технологию стираемой памяти, но они служат разным потребностям.EPROM долговечен и полезен для устаревших систем, сохранения встроенного ПО и образовательных приложений, хотя требует стирания УФ-излучения и ручного перепрограммирования.EEPROM обеспечивает большую гибкость за счет электрической перезаписи, компактной упаковки и выборочного обновления данных, что делает его более подходящим для встроенных систем, бытовой электроники, автомобильных модулей и устройств Интернета вещей.Понимание их различий помогает выбрать правильный тип памяти для обеспечения стабильности, частоты обновлений и совместимости системы.

Часто задаваемые вопросы [FAQ]

1. В чем заключается разница между EPROM и EEPROM?

EPROM стирает данные под воздействием ультрафиолетового (УФ) света, что требует специального внешнего оборудования, тогда как EEPROM использует электрические сигналы для стирания и программирования, что обеспечивает более плавное внутрисхемное программирование с точностью до байта.Функциональность EEPROM соответствует современным потребностям в эффективном и прямом манипулировании памятью, тогда как EPROM представляет собой раннее решение, требующее внешнего вмешательства для перепрограммирования.Переход от стирания на основе УФ-излучения к электрическому управлению иллюстрирует технологический прогресс в направлении более простого и гибкого управления памятью.

2. Как работает механизм работы EPROM?

EPROM сохраняет данные, улавливая заряды внутри транзисторов с плавающим затвором.Чтобы стереть существующие заряды, ультрафиолетовый свет подает энергию, необходимую для сброса ячеек памяти, эффективно очищая чип для перепрограммирования.Этот метод подчеркивает зависимость от УФ-технологии того времени, обеспечивая стабильное сохранение данных, несмотря на его ограниченное удобство.Этот механизм удовлетворял основополагающие потребности в энергонезависимом хранении данных до того, как электрические методы стали доминировать, демонстрируя, как конкретные технологии отвечали на первоначальные проблемы хранения.

3. Для чего предназначена СППЗУ?

EPROM, сокращение от Erasable Programmable Read-Only Memory, представляет собой тип энергонезависимого хранилища, которое сохраняет целостность данных даже при отключении питания.Процесс перепрограммирования требует воздействия ультрафиолета для стирания.Архитектура подчеркивает исторические приоритеты создания надежных и энергонезависимых решений для хранения данных, разработанных в то время, когда долговечность перевешивала заботу об удобстве использования или простоте эксплуатации.Эта веха проложила путь к развитию технологий памяти, одновременно соединяя более ранние методы хранения с тем, на что мы полагаемся сегодня.

4. Почему EEPROM имеет преимущества перед EPROM?

EEPROM обеспечивает модификацию данных с помощью электрических сигналов, устраняя зависимость от ультрафиолета и облегчая программирование непосредственно внутри схемы.Его управление на уровне байтов обеспечивает адаптивность в средах, требующих частых и точных настроек.Эта возможность переопределяет рабочие процессы с памятью, внедряя гибкие процессы модификации непосредственно в устройства, тем самым повышая удобство использования и эффективность.Такие достижения отражают соображения по интеграции современных устройств, которые отдают предпочтение практичности и быстрой функциональности над историческими методами.

5. В чем отличие флэш-памяти от EEPROM?

И Flash, и EEPROM служат типами энергонезависимой памяти;однако EEPROM имеет более высокую степень детализации, позволяя стирать и перезаписывать побайтно, что обеспечивает более точное управление данными.Flash, напротив, использует процесс очистки на основе секторов, который требует стирания целых блоков перед записью новой информации, что приводит к снижению срока службы из-за ограниченных циклов перезаписи.В конструкции Flash учитываются такие приоритеты, как повышенная плотность хранения и доступность, даже если при этом приходится жертвовать точностью управления и долговечностью перепрограммирования.
