Объяснение DIAC, принцип работы, характеристики и применение

DIAC — это двунаправленный полупроводниковый прибор, используемый в основном для запуска и управления фазой в цепях переменного тока.В отличие от обычных диодов, которые проводят ток только в одном направлении, DIAC переключается симметрично в обоих направлениях при достижении напряжения отключения.В этой статье объясняются принципы работы, внутренняя структура, рабочее поведение и практическое применение DIAC, включая их использование в триаковых схемах запуска, диммерных схемах, управлении скоростью двигателя, генерации импульсов и системах регулирования мощности.

Каталог

Изучение функциональных возможностей и приложений DIAC

DIAC (диод для переменного тока) обладает уникальными характеристиками двунаправленного полупроводникового переключателя, обеспечивая возможность полноволновой проводимости в цепях переменного тока.В отличие от типичных диодов, пропускающих однонаправленный ток, DIAC работают динамически, инициируя проводимость только после достижения определенного порога напряжения, известного как напряжение пробоя.Важно отметить, что такое поведение не зависит от полярности, что позволяет отличать DIAC как симметричные триггерные диоды.Их способность функционировать симметрично как в положительных, так и в отрицательных циклах переменного тока обеспечивает стабильность работы и позиционирует их как центральные компоненты в приложениях, требующих сбалансированного потока тока и точного регулирования.

Фундаментальные свойства и принцип работы DIAC

Отличительной чертой DIAC является его симметричная проводимость после превышения напряжения отключения.Благодаря этой функции:

• Ориентация полярности при проектировании схемы становится ненужной, что снижает сложность конструкции.

• В выключенном состоянии DIAC ведет себя как разомкнутая цепь до тех пор, пока не будут выполнены условия активации, тем самым улучшая контроль над параметрами активации.

• После активации его переход в проводящее состояние минимизирует падение напряжения, способствуя стабильному протеканию тока в цепях переменного тока.

Этот резкий переход от состояний с высоким сопротивлением к состояниям с низким сопротивлением, наблюдаемый на кривых вольт-амперных характеристик DIAC, повышает их эффективность в качестве триггеров для последующих компонентов, таких как симисторы.Такие качества способствуют упрощению конструкции схем, требующих стабильной работы и точных переходов.

Внутренние ограничения управления DIAC

Классифицируемые как «неуправляемые переключатели», DIAC работают без внешних манипуляций, полагаясь исключительно на условия цепи для активации.Ключевые характеристики включают в себя:

• Активация привязана исключительно к напряжению цепи, достигающему точки отключения, что устраняет необходимость внешнего запуска.

• Более простые требования к конструкции по сравнению с управляемыми переключателями, такими как тиристоры или симисторы, хотя такая простота требует тщательной настройки схемы для обеспечения надежной работы.

Их эксплуатационная независимость накладывает ограничения на гибкость управления, но подчеркивает их ценность в простых и надежных конструкциях.

Практические выводы, полученные в результате использования на местах

В практическом применении DIAC зарекомендовали себя как незаменимые компоненты благодаря:

• Надежная работа достигается за счет возможностей двустороннего запуска, особенно в сочетании с симисторами для синхронизации с сигналами переменного тока в схемах диммеров.

• Стратегические корректировки, использующие производственные допуски по напряжениям отключения для оптимизации поведения схемы в соответствии с конкретными требованиями, демонстрируя сочетание практической инженерной хватки и теоретических принципов.

• Повышенная энергоэффективность и долговечность компонентов благодаря присущей им простоте и устойчивости к эксплуатационному износу.

Полевые наблюдения постоянно показывают, как целенаправленное внедрение DIAC повышает устойчивость схемы, одновременно продвигая инновационные конструктивные решения...

Символ DIAC и функциональное представление

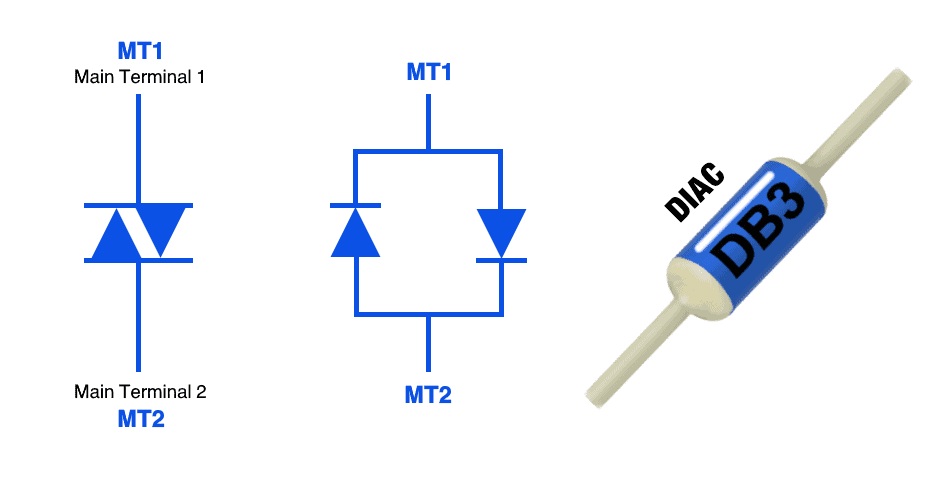

Символ DIAC визуально представлен двумя стрелками, направленными в противоположные стороны, заключенными в параллельные прямые линии.На этой иллюстрации конкретно показано обратно-параллельное расположение двух диодов, которое составляет структурную сущность DIAC.Конструкция воплощает принцип работы, который позволяет DIAC проводить ток симметрично в любом направлении после достижения напряжения срабатывания.Устройство включает в себя две проводящие клеммы, обозначенные как главная клемма 1 (MT1) и основная клемма 2 (MT2).Эти клеммы служат соединениями, по которым течет электрическая энергия на этапах эксплуатации, подчеркивая двунаправленную природу компонента.

Функциональные последствия симметричной архитектуры DIAC

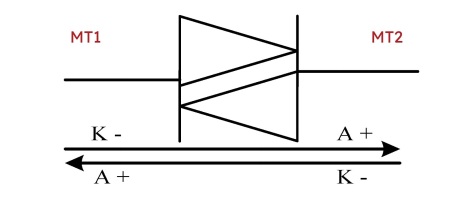

Симметричный дизайн символа DIAC отражает его основную функцию: равная проводимость как в прямой, так и в обратной полярности.При использовании в системах переменного тока (AC) эта единая структурная конструкция обеспечивает сбалансированные электрические характеристики даже в условиях изменения напряжения.Равномерная проводимость, обеспечиваемая DIAC, обеспечивает стабильную работу в приложениях, требующих возможности одновременного переключения.На практике это качество высоко ценится в таких схемах, как фазорегулируемые стабилизаторы, где точность переключения в обоих направлениях напрямую влияет на эксплуатационную надежность.

Преимущества, получаемые от обратно-параллельной конфигурации

Обратно-параллельная структура DIAC предлагает явные преимущества в сценариях, требующих непрерывного двунаправленного потока тока и стабильности.В инженерных системах такая конструкция предотвращает такие проблемы, как несоответствие напряжения, тем самым сводя к минимуму шум и обеспечивая более стабильную работу.Это качество часто используется в приложениях, требующих точного управления, таких как механизмы регулирования яркости в системах освещения, регулирование скорости двигателей и управление устройствами, чувствительными к температуре.Его вклад в плавные переходы электрического поведения является неотъемлемой частью качества и производительности таких конструкций.

Функциональность DIAC в схемотехнике

DIAC стал основным элементом в схемах запуска, основанных на зажигании, благодаря его надежному реагированию на изменения напряжения.Проектировщики электротехники используют его симметричное поведение для плавного перехода из спящего состояния в активное во время коммутации.Эта особенность повышает энергоэффективность, что делает DIAC предпочтительным выбором для компактной электроники, требующей высокой надежности в своих системах управления.Способность DIAC смягчать гармонические искажения при сохранении температурной стабильности позволила интегрировать его в инновационные подходы в области силовой электроники, обеспечивая как эффективность, так и длительную эксплуатационную безопасность.

Понимание поведения активации DIAC

DIAC представляет собой пассивный элемент, который остается инертным до тех пор, пока не будут преодолены пороговые значения напряжения, независимо от полярности.Эта характеристика обеспечивает предсказуемый и надежный механизм автоматического переключения.Эта функция используется для добавления функций точного управления в схемы и поддержки расширенных операций.Понимание его поведения при переключении позволяет использовать его в приложениях, требующих симметричной проводимости и надежного переключения.

Размышления о роли DIAC в развитии схемотехники

Конструкция и симметричная работа DIAC продолжают служить практическим решением для эффективного двунаправленного регулирования тока.Его простая, но эффектная конструкция сочетает в себе надежность и простоту применения, что делает его легко адаптируемым к широкому спектру электрических потребностей.Поскольку электронные системы развиваются, а инновации усложняют схемы, DIAC остается бесценным компонентом, который плавно объединяет функциональность и точность.Способность поддерживать сбалансированную работу делает его актуальным инструментом не только в традиционных приложениях, но и в футуристических системах, требующих оптимального управления и контроля энергопотребления.

Проекты внутренней структуры DIAC

DIAC выпускаются в двух структурных конфигурациях: трехслойной и пятислойной.Популярность трехслойных DIAC часто обусловлена ​​их стабильными рабочими характеристиками, сбалансированной работой в циклах переменного тока и предсказуемым напряжением отключения, примерно 30 Вольт.Эти функции дополняют приложения, требующие частого переключения и запуска в электронных системах, где стабильность и надежность неоценимы для эффективности работы.

Трехслойные DIAC

Трехслойная конфигурация DIAC использует структуру PNPN, которая способствует эффективной проводимости тока и обеспечивает точный контроль напряжения.Благодаря симметричным электрическим свойствам при обеих полярностях напряжения эта конструкция обеспечивает стабильную работу, предлагая предсказуемое поведение при отключении даже в условиях изменяющейся нагрузки.

Например:

• В диммерах для ламп такое эффективное срабатывание по напряжению обеспечивает плавную модуляцию интенсивности освещения.

• Регуляторы скорости двигателя выигрывают от точного управления переменным током без механических или электрических сбоев.

• Схемы переключения переменного тока используют единообразное поведение для безошибочной модуляции, упрощая конструкцию электроники и повышая надежность работы.

Такие приложения подчеркивают ценность интеграции трехслойных DIAC для оптимизации точности и энергоэффективности.Однородные электрические характеристики трехслойного DIAC способствуют снижению рисков, связанных с несогласованным переключением, обеспечивая бесперебойную работу в сложных электронных схемах.

Пятислойные DIAC

Пятислойные DIAC используют архитектуру, основанную на двух параллельных структурах PNPN, работающих в тандеме для регулирования тока.Эта уникальная конструкция обеспечивает гибкость поведения напряжения и тока, что позволяет удовлетворить потребности конкретных приложений, требующих чувствительности к тонким изменениям напряжения.Операционные корректировки, возникающие в результате расширенной многоуровневой структуры, создают основу для специализированных случаев использования, в которых традиционные конструкции могут оказаться неэффективными.

Например:

• Экспериментальные схемы могут включать пятислойные DIAC для изучения новых методов управления напряжением.

• Нишевые технологии могут выиграть от чувствительности этого варианта к изменениям переходного напряжения, что соответствует нетрадиционным электрическим параметрам.

Имея симметричные характеристики напряжения с трехслойными DIAC, пятислойная версия отличается по механике носителей заряда внутри слоев, что позволяет использовать новые подходы к улучшению характеристик схемы.Этот дизайн часто сочетается с исследовательскими или узкоспециализированными приложениями, что делает его как дополнительным, так и исследовательским вариантом в области разработки DIAC.

Выбор дизайна

Соответствующий выбор структуры DIAC зависит от баланса операционной предсказуемости, адаптируемости и экономической целесообразности.Трехслойные DIAC часто предпочитают из-за надежной работы, простой интеграции со стандартной электроникой и стабильной работы в различных приложениях.

Напротив, пятислойные DIAC подходят для изобретательских конструкций и экспериментальных схем, требующих повышенной чувствительности управления.Например:

• Бытовая электроника обычно предпочитает простую, но надежную трехслойную конструкцию для эффективной модуляции переменного тока.

• Разрабатываемые передовые системы могут исследовать сложную динамику пятислойной структуры для достижения нетипичных электрических реакций.

Понимание тонких различий между этими конфигурациями позволяет сделать осознанный выбор, согласовав реализацию с уникальными требованиями предполагаемого приложения.Принимая во внимание взаимодействие между функциональностью, практичностью и инновациями, компания DIAC адаптирует выбор так, чтобы он дополнял как признанные, так и перспективные технологии.

Эксплуатационные характеристики и поведение DIAC

DIAC функционируют с четкой рабочей динамикой, определяемой их нелинейными свойствами проводимости, которые используются для управления электроэнергией в специализированных приложениях.Первоначально находясь в непроводящем состоянии, эти компоненты переходят в режим проводимости только тогда, когда приложенное напряжение превышает заданное напряжение отключения (VBO), которое обычно находится в диапазоне от 25 В до 48 В.После преодоления этого порога DIAC разрешают протекание тока симметрично, обрабатывая сигналы переменного тока (AC) с эквивалентной производительностью в обеих полярностях.Эта симметричная проводимость возникает из-за их внутренней структуры, которая проявляется в их уникальных вольт-амперных характеристиках.

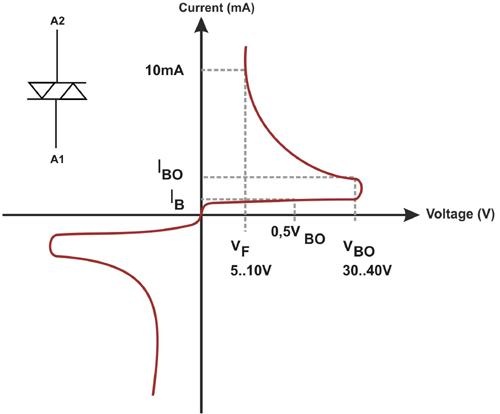

Напряжение пробоя и его поведение

Напряжение пробоя (VBO) DIAC представляет собой конкретную точку, где начинается проводимость.Эта особенность становится решающей в системах, требующих для работы заранее определенных уровней напряжения, таких как диммеры освещения или контроллеры двигателей.DIAC специально разработаны с узким диапазоном VBO, чтобы соответствовать разнообразным приложениям, сохраняя при этом точную функциональность.Эта характеристика проверяется в реальных условиях эксплуатации, чтобы подтвердить, что напряжение переключения DIAC соответствует требованиям схемы и обеспечивает надежную работу в пределах проектных ограничений.

Симметричная работа и эффективность конструкции

Отличительной особенностью DIAC является их симметричная проводимость, которая позволяет им эффективно работать как в положительной, так и в отрицательной половине сигнала переменного тока.Такая двунаправленная работа упрощает проектирование схем, устраняя необходимость в отдельных компонентах для управления противоположной полярностью.Такие приложения, как системы фазового контроля, обычно используемые для регулировки скорости вращения вентиляторов или управления промышленными системами отопления, в значительной степени полагаются на эту симметрию для обеспечения бесперебойной работы.Наблюдение за кривой напряжение-ток показывает характерную Z-образную структуру, демонстрирующую последовательное и нелинейное рабочее поведение DIAC в циклах переменного тока.

Нелинейная характеристика напряжение-ток

Нелинейное соотношение напряжения и тока DIAC играет важную роль в их применении для регулирования мощности.В отличие от компонентов с линейными характеристиками, где ток постоянно увеличивается с напряжением, DIAC внезапно переходит в режим, превышающий напряжение отключения, гарантируя, что проводимость возникает только при достаточно высоких уровнях напряжения.Такое контролируемое поведение предотвращает случайную активацию цепей.Точная синхронизация используется в схемах зажигания кремниевых выпрямителей (SCR) для управления проводимостью в нужный момент.Понимание этого нелинейного поведения помогает улучшить точность и работу схемы.

Тепловые и эксплуатационные аспекты

Проектирование схем с использованием DIAC требует пристального внимания к их тепловой чувствительности и взаимодействию с соседними компонентами.Колебания температуры могут незначительно изменить напряжение отключения, что требует стратегического размещения и изоляции для обеспечения устойчивой работы.Кроме того, необходимо поддерживать порог удерживающего тока (IH), чтобы предотвратить преждевременное прекращение проводимости.Схемы включают методы стабилизации и вспомогательные компоненты для поддержания стабильной работы в изменяющихся условиях.

Рабочие характеристики DIAC поддерживают как традиционные системы управления мощностью, так и новые приложения точного управления.Симметричная проводимость и нелинейный отклик обеспечивают гибкую и надежную работу схемы.Понимание этих характеристик помогает улучшить производительность в различных приложениях, от бытовой электроники до промышленного оборудования.Гибкая эксплуатация также поддерживает использование в новых схемах и дальнейшее развитие электротехники.

Применение DIAC в силовой электронике

DIAC выполняют разнообразные функции в системах силовой электроники, выступая в качестве важных компонентов в схемах запуска, управления и синхронизации.Благодаря своей способности попеременно проводить переменный ток без смещения, DIAC идеально подходят для широкого спектра практических применений.

Синергия с системами коммутации TRIAC

DIAC улучшают работу симисторов, создавая плавный подход к переключению мощности переменного тока в таких устройствах, как контроллеры двигателей, системы отопления и диммеры.

• Они стабилизируют активацию триака как в положительной, так и в отрицательной фазе цикла переменного тока, обеспечивая надежную работу.

• В практических конфигурациях DIAC обычно включаются последовательно со схемами затворов TRIAC, что позволяет управлять стробированием по фазе.

• Регулируемые механизмы синхронизации, реализуемые с помощью резисторов или конденсаторов, способствуют точной модуляции выходной мощности.

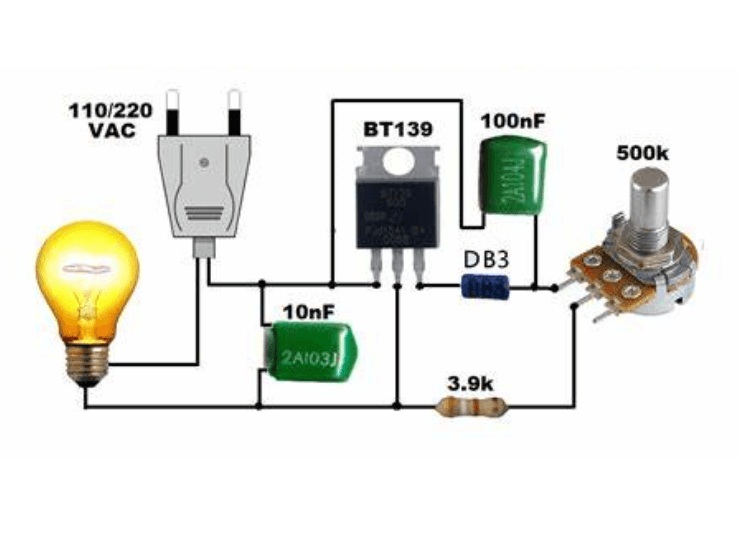

Возьмем, к примеру, системы диммирования освещения, в которых DIAC играют ключевую роль, контролируя нарастание напряжения конденсатора до достижения точки отключения DIAC, обеспечивая плавную и последовательную работу.Такие усовершенствования сделали DIAC краеугольным камнем в разработке высокочувствительных и инновационных технологий умного дома.

Точность в приложениях с затемнением света

DIAC превосходно работают в схемах регулировки яркости благодаря своей адаптивности к модуляции напряжения, обеспечивая постоянный контроль над уровнями освещенности.

• Они обеспечивают плавный переход без мерцания, даже если яркость меняется со временем или при различных нагрузках.

• Сопряжение DIAC с современной электроникой повышает энергоэффективность, сохраняя при этом стабильность и оперативность систем освещения.

Их интеграция в современные жилые и коммерческие помещения отражает растущий спрос на удобные для пользователя системы, которые поддерживают комфорт и надежность в изменяющихся условиях.

Надежная работа стартеров люминесцентных ламп

В схемах зажигания люминесцентных ламп DIAC обеспечивают постоянный разряд напряжения, необходимый для запуска лампы.

• Их симметричная проводимость обеспечивает предсказуемые уровни пробоя по напряжению даже при повторяющихся циклах.

• Типичные реализации включают управление компонентами предварительного нагрева и синхронизации, которые обеспечивают оптимальные характеристики зажигания.

Такие достижения продемонстрировали практические преимущества при энергоэффективной модернизации традиционных осветительных установок, помогая продлить срок службы ламп и одновременно сократить расходы на долгосрочное техническое обслуживание.

Основные функциональные возможности систем импульсного управления

DIAC обеспечивают стабильность генерации тактирующих импульсов, что делает их пригодными для различных синхронизированных приложений, таких как схемы задержки или генераторы.

• Их роль в колебательных системах обеспечивает синхронизацию времени, необходимую для плавного взаимодействия между компонентами.

• Эти характеристики используются в схемах управления системами промышленной автоматизации.

Эти надежные функции синхронизации показывают важность DIAC в высокоточных системах, подчеркивая их способность повышать общую производительность и эффективность работы.

Оптимизация преобразования напряжения в частоту

DIAC вносят значительный вклад в системы, которые преобразуют изменения входного напряжения в пропорциональные выходные частоты.

• Их включение в колебательные контуры поддерживает интерфейс датчиков и приложения для динамических измерений.

• Интеграция в такие конструкции, как установки мониторинга окружающей среды, подчеркивает их способность поддерживать точные показания, несмотря на колебания входных данных.

Помимо измерений, преобразователи на основе DIAC служат примером адаптивных технологий, особенно в системах с обратной связью, где стабильность в изменяющихся условиях обеспечивает постоянную точность работы.

Расширение возможностей с помощью инноваций DIAC

Технология DIAC обеспечивает широкую универсальность в силовых и сигнальных электронных системах благодаря симметричной проводимости и надежным свойствам запуска.

• Улучшения в материалах DIAC и компактных конструкциях открывают потенциал для повышения эффективности систем возобновляемой энергии, интерфейсов Интернета вещей и автоматизированных устройств.

• Будущие достижения, включая их интеграцию с полупроводниковыми материалами следующего поколения, такими как SiC и GaN, могут привести к беспрецедентным улучшениям в функциях и дизайне.

Растущая актуальность DIAC демонстрирует их способность адаптироваться к меняющимся требованиям, от миниатюрных схем до высокопроизводительных энергетических решений, обеспечивая их постоянную роль в развитии передовых технологий.

Оптимальный выбор DIAC для практического применения

DIAC служат важнейшими компонентами активации симисторов и тиристоров, образуя основу современных систем управления питанием.Среди известных типов DIAC такие модели, как DB3, DB4 и SMDB3, известны своей стабильной производительностью и адаптируемостью к различным приложениям.В следующих разделах рассматриваются их свойства, варианты использования и соображения по практической реализации.

БД3 и СМДБ3

Модели DB3 и SMDB3 характеризуются стабильным напряжением отключения, обычно равным 32 В, с рабочим диапазоном от 28 В до 36 В.Эти DIAC часто применяются в сценариях, требующих надежных и предсказуемых механизмов запуска.Их характерная конструкция способствует повышению эффективности в широком диапазоне приложений.

• Плавное управление интенсивностью в схемах регулировки яркости

В системах затемнения света DB3 и SMDB3 используются для обеспечения точного запуска триака, обеспечивая плавные переходы в регулировании яркости.Эти DIAC устойчивы к колебаниям напряжения и тока, что обеспечивает долговечность в различных условиях.Дополнительные меры, такие как установка радиаторов на симисторы, помогают снизить термическую нагрузку, тем самым обеспечивая увеличенный срок службы системы.

• Регулирование скорости в системах управления двигателями

Применение DB3 и SMDB3 в схемах управления двигателями, в том числе в системах отопления, вентиляции и кондиционирования воздуха или в бытовой технике, обеспечивает стабильное регулирование скорости двигателя.Их надежное срабатывание повышает эффективность работы даже при нестабильных нагрузках.Добавление шумовых фильтров в эти схемы может защитить DIAC от потенциальных электрических помех, повышая рабочую точность и срок службы.

• Надежная активация в балластах ламп

Компактные люминесцентные лампы и системы светодиодного освещения выигрывают от использования DB3 и SMDB3 в балластных цепях, чтобы обеспечить последовательное срабатывание переключателя, что приводит к устойчивому освещению.Разработка этих цепей с надлежащей изоляцией защищает от коротких замыканий и оптимизирует срок службы DIAC, обеспечивая надежную долгосрочную работу.

ДБ4

Модель DB4 отличается более высоким напряжением отключения, которое обычно составляет 40 В и находится в диапазоне от 35 до 45 В.Повышенная емкость по напряжению позволяет ему превосходно работать в приложениях, требующих повышенных электрических порогов.

• Схема для порогов повышенного напряжения

В энергосистемах, требующих работы с более высоким напряжением, например, в промышленных двигателях или специализированных системах управления освещением, расширенный диапазон DB4 оказывается выгодным.За счет более высоких пороговых значений напряжения обеспечивается стабильность работы.Включение прецизионных резисторов в конструкцию еще больше улучшает контроль чувствительности срабатывания, обеспечивая отзывчивость и стабильную работу.

• Защита производительности при электрическом стрессе

Благодаря высокой устойчивости к напряжению DB4 хорошо подходит для работы в сложных условиях, подверженных электрическим скачкам или скачкам напряжения.Добавление защитных элементов, таких как металлооксидные варисторы (MOV), в схему, повышает ее устойчивость и защищает от кратковременных электрических помех, обеспечивая долгосрочную надежность.

Выбор подходящего DIAC требует тщательного рассмотрения таких факторов, как напряжение отключения, предполагаемая рабочая среда и особые потребности схемы.Каждая модель DIAC отвечает уникальным требованиям, позволяя создавать индивидуальные решения для различных сценариев.На этапе проектирования проведение комплексных испытаний — проверка повторяемости срабатывания и оценка тепловых характеристик под нагрузкой — может улучшить функциональность и долговечность схемы, одновременно сводя к минимуму риски простоя.

Заключение

DIAC остаются важными компонентами управления питанием переменного тока из-за их симметричной проводимости, стабильного срабатывания и простоты эксплуатации.Их способность обеспечивать надежное переключение обеих половин сигнала переменного тока делает их полезными в диммерах, контроллерах двигателей, схемах синхронизации и системах на основе триаков.Хотя они предлагают ограниченную управляемость по сравнению с современными коммутационными устройствами, их простота, долговечность и эффективность продолжают поддерживать практические электронные конструкции.Ожидается, что продолжающиеся улучшения полупроводниковых материалов и компактной интеграции схем расширят роль DIAC в современной силовой электронике и приложениях интеллектуального управления.
