Криогенное охлаждение устройств SiC и GaN: производительность, преимущества и проблемы

Криогенное охлаждение используется для улучшения производительности, эффективности и плотности мощности широкозонных устройств, таких как SiC MOSFET и GaN HEMT.В условиях низких температур поведение устройства меняется, влияя на сопротивление во включенном состоянии, напряжение пробоя, потери на переключение и надежность.В этой статье объясняется, как устройства из SiC, GaN и кремния работают в криогенных условиях, как криогенное охлаждение поддерживает SiC-преобразователи MW-масштаба и какие проблемы проектирования влияют на упаковку, фильтрацию электромагнитных помех, термоконтроль и безопасность.

Каталог

Устройства SiC и стратегии криогенного охлаждения

Поведение устройства в криогенных условиях

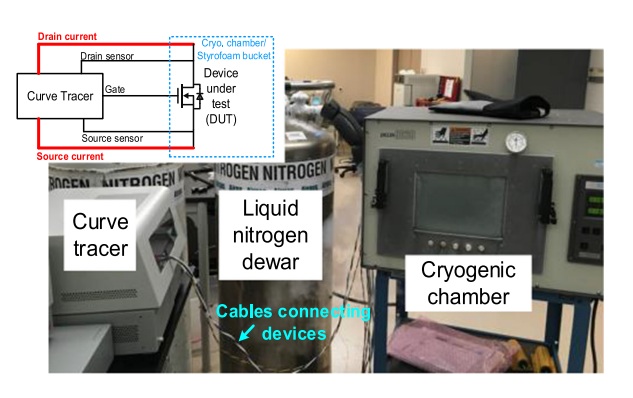

Изучение того, как силовые устройства работают в условиях экстремально низких температур, требует строго контролируемых криогенных условий.Используется специальная криогенная температурная камера, в которой используется жидкий азот для достижения диапазона температур, охватывающего уровни окружающей среды до 93 К. Такие камеры тщательно изолированы как внутри, так и снаружи, чтобы поддерживать стабильные уровни температуры при подавлении внешних воздействий.Прецизионные приборы, такие как измеритель кривой B1505A, оснащенный соединениями Кельвина, используются для обеспечения точного определения характеристик тестируемых устройств (DUT).Соединения Кельвина борются с искажениями сигнала и ошибками, возникающими из-за сопротивления кабеля или паразитной индуктивности во время измерений, тем самым обеспечивая более высокую точность собранных данных.

Каждая деталь среды тестирования отражает накопленный опыт, при этом такие факторы, как целостность кабеля или внешние помехи, могут существенно повлиять на результаты измерений.Для высокоточной работы необходимы надежные испытательные установки, поскольку небольшие ошибки могут скрыть важные детали в работе устройства, особенно при низких температурах.

Производительность устройств SiC, GaN и Si в криогенных средах

Различные тепловые характеристики кремниевых МОП-транзисторов, МОП-транзисторов из карбида кремния (SiC) и HEMT из нитрида галлия (GaN) демонстрируют различные свойства материалов в криогенных условиях, что дает важную сравнительную информацию для передовых инженерных приложений.

Характеристики кремниевых (Si) МОП-транзисторов

• Начальный эффект: Снижение сопротивления в открытом состоянии за счет улучшения подвижности носителей при криогенных температурах.

• Заморозка носителя: Ниже примерно 100 К носители заряда теряют подвижность из-за уменьшения теплового возбуждения, что значительно увеличивает сопротивление.

• БСнижение напряжения обратного действия: Снижение напряжения пробоя наблюдается при понижении температуры, что снижает надежность высоковольтного оборудования.

• Последствия: Ограничения, зависящие от температуры, указывают на существенные проблемы при использовании кремния в приложениях, требующих чрезвычайной устойчивости к воздействию окружающей среды.

Достижения в области HEMT из нитрида галлия (GaN)

• Снижение сопротивления: Постоянное снижение сопротивления во включенном состоянии, причем уровни снижаются более чем в пять раз по сравнению с комнатными температурами.

• Стабильность напряжения пробоя: Поддерживает стабильные значения в различных криогенных диапазонах, повышая надежность.

• Характеристики материала: Прочная ковалентная связь и широкая запрещенная зона минимизируют термическое перемешивание, способствуя превосходным характеристикам.

• Инженерный потенциал: Для проектов, в которых приоритет отдается удельной мощности и эффективности, GaN представляет собой жизнеспособный и инновационный выбор материала для криогенного использования.

Уникальные характеристики МОП-транзисторов из карбида кремния (SiC)

• Динамика сопротивления: Сопротивление в открытом состоянии увеличивается в криогенных условиях, возможно, из-за несовершенства кристаллических структур или свойств материалов, препятствующих подвижности электронов.

• Устойчивость к напряжению пробоя: Надежное напряжение пробоя поддерживается при различных криогенных температурах, что соответствует характеристикам GaN.

• Потенциал применения: Демонстрирует потенциал в специализированных областях, таких как исследование космоса и сверхпроводящие системы, где важна стабильность высокого напряжения при сверхнизких температурах.

Анализ тепловых характеристик этих материалов показывает, что GaN HEMT предлагают оптимальное сочетание пониженного сопротивления в открытом состоянии и постоянного пробивного напряжения, превосходя кремниевые и SiC MOSFET в криогенных средах.Эта тенденция намекает на более широкий сдвиг в отрасли в сторону приоритета GaN для передовых приложений.

Выбор материала для холодных сред требует сбалансированного подхода, учитывающего ограничения устройства, температурный контроль, надежность и стоимость.Сотрудничество между материаловедением и электротехникой способствует совершенствованию методов выращивания и упаковки, помогая устройствам работать лучше при низких температурах.

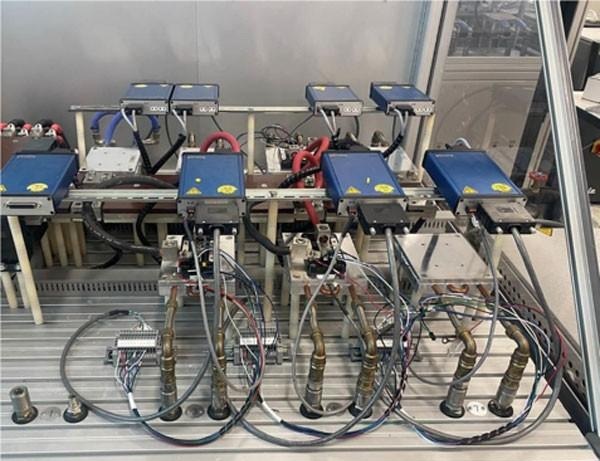

Реализация мощного SiC-преобразователя с криогенным охлаждением

Применение криогенного охлаждения для конвертеров MW SiC

Криогенное охлаждение все чаще используется в преобразователях на основе карбида кремния мегаваттного (МВт) масштаба для достижения превосходных характеристик системы, особенно в передовых технологиях электродвижения, таких как те, которые используются в электрических самолетах.Эти преобразователи работают на шине постоянного тока ±500 В и генерируют высокочастотные трехфазные выходные сигналы частотой до 3 кГц.Тщательно контролируя температуру окружающей среды и снижая температуру перехода SiC-устройств во время работы на высокой мощности, криогенные системы способствуют снижению энергопотребления, одновременно поддерживая компоненты, выдерживающие повышенные рабочие нагрузки без ущерба для надежности.

Кроме того, криогенное охлаждение влияет на периферийные системы, такие как шины и индукторы, улучшая тепловые и электрические характеристики.Снижение резистивных потерь и потерь в сердечнике из-за снижения рабочих температур приводит к более жестким термическим допускам, что косвенно устраняет напряжение материала и снижает скорость старения индуктивных элементов.Благодаря этим преимуществам долгосрочная эксплуатационная эффективность обеспечивается даже при сильных электрических и тепловых нагрузках.

Усовершенствованная конструкция авиационных криогенных преобразователей выявила дополнительные преимущества, включая уменьшение веса и объема системы.Эти изменения полностью соответствуют отраслевым целям по оптимизации полезной нагрузки и повышению эффективности полета.

Рекомендации по устройствам для уровней мощности МВт

Силовые модули SiC становятся все более предпочтительными в сценариях с MW-плотностью мощности из-за прочности их материала и передовых производственных возможностей по сравнению с другими технологиями, такими как Si MOSFET и GaN HEMT.Однако для оптимального функционирования требуется точное соблюдение криогенных ограничений, в частности, поддержание рабочей температуры около 257 К и избегание условий ниже 225 К. Было убедительно доказано, что более низкие температурные диапазоны вызывают деградацию силиконового гелевого герметика - явление, выявленное посредством тщательного анализа отказов и ускоренных исследований напряжений материала.

Преобразователь мощности использует трехуровневую топологию с активным фиксированием нейтральной точки (3L-ANPC).Два чередующихся инвертора мощностью 500 кВт со связанными индукторами обеспечивают общую выходную мощность 1 МВт.

Снижение потерь на переключение и проводимость. Конфигурация чередования снижает потери в устройстве, одновременно управляя пульсациями тока и напряжения, обеспечивая стабильное качество выходного сигнала.

Оптимизация фильтров электромагнитных помех. Снижение шума достигается за счет усовершенствования фильтров электромагнитных помех (ЭМП) на основе итеративного прототипирования и моделирования соответствия для соответствия строгим авиационным стандартам DO-160.

Статические и динамические характеристики мощных систем выигрывают от адаптированных методов модуляции.Одним из многообещающих подходов является адаптивная модуляция: динамическое изменение частоты переключения в зависимости от уровня нагрузки для уменьшения износа компонентов и повышения долговечности в эксплуатации.

Проектирование инфраструктуры охлаждения

В установках криогенного охлаждения в модулях MW SiC обычно используется охлажденный газообразный азот из-за его постоянного профиля охлаждения и способности избегать локальных температурных аномалий - проблемы, связанной с прямым охлаждением жидким азотом.В систематических конструкциях используются криогенные методы теплообмена, такие как газообразный азот, проходящий через змеевики, помещенные в жидкий азот.

Особенности включают в себя:

• Индивидуальная настройка глубины погружения змеевика и динамическая регулировка расхода газа, позволяющая индивидуально контролировать температурные условия охлаждающей пластины, на которой размещены силовые модули SiC, обеспечивая равномерное распределение и снижая риски перегрева или переохлаждения.

• Включение термодинамического моделирования на этапах проектирования: модели конечных элементов прогнозируют температурные режимы и неравномерности потока по запланированным криогенным путям в конвертерах, оптимизируя анализ и обеспечивая практические усовершенствования для повышения эксплуатационной эффективности.

• Повышение надежности за счет отказоустойчивых путей охлаждения. Подход, основанный на резервировании, обеспечивает постоянный контроль температуры в случае отказа, что идеально подходит для аэрокосмических применений, где важна надежность системы.

Продолжающиеся исследования расширяют возможности гибридных стратегий криогенного охлаждения, сочетая газовые системы с материалами с фазовым переходом и интегрируя эти разработки в будущие системы, предназначенные для увеличения плотности энергии и автономного управления периодами охлаждения.Эти революционные системы подчеркивают незаменимую роль криогенного охлаждения в развитии SiC-преобразователей мегаваттного уровня, соединяя технологические инновации с масштабируемой практикой внедрения.

Проблемы криогенного охлаждения устройств на основе SiC и GaN

Криогенное охлаждение находится на переднем крае повышения производительности устройств с широкой запрещенной зоной (WBG), таких как SiC и GaN-транзисторы.При чрезвычайно низких рабочих температурах наблюдаются улучшения электропроводности, термического КПД и надежности, что открывает путь к превосходной производительности.Кроме того, эти низкие температуры позволяют создавать легкие проводники с высокой удельной мощностью, что делает преобразователи мощности с криогенным охлаждением особенно привлекательными для таких отраслей, как аэрокосмическая, автомобильная и центры обработки данных.Однако переход от экспериментальных успехов к крупномасштабному внедрению создает технические и логистические проблемы, подчеркивая зарождающийся характер этой технологии в практическом применении.

Проблемы упаковки для криогенного охлаждения

Устранение электромагнитных паразитов и однородность тока

Разработка криогенно-совместимых корпусов требует преодоления электромагнитных паразитов и обеспечения равномерного распределения тока между мощными устройствами WBG.GaN HEMT и другие подобные компоненты из-за их более высокой плотности мощности и более высоких скоростей переключения делают эту задачу все более сложной.Практические решения в области упаковки должны выходить за рамки теоретических разработок и использовать итеративные испытания в криогенных средах, поскольку практическое применение часто выявляет скрытые проблемы с производительностью.Сложные инструменты моделирования, хотя и бесценны, должны дополняться практической оценкой для создания надежных проектов, соответствующих эксплуатационным реалиям.

Выбор материала: силиконовый гель или герметики на основе эпоксидной смолы

Механические характеристики герметиков в криогенных условиях имеют решающее значение.Силиконовые гели, которые превосходно работают при стандартных рабочих температурах, теряют гибкость при сильном холоде, что ставит под угрозу целостность устройства.И наоборот, герметики на основе эпоксидной смолы, хотя и хрупкие в криогенной среде, обеспечивают определенную степень структурной прочности.Достижение баланса с помощью гибридных композиций, таких как смешивание мягких полимеров с армированными материалами, открывает новые возможности для обеспечения долговечности.В некоторых испытаниях инкапсуляция вообще исключалась для поддержания более низкого теплового сопротивления, но это приводит к компромиссу в изоляции и долговечности, что ставит под сомнение их осуществимость для большинства применений.

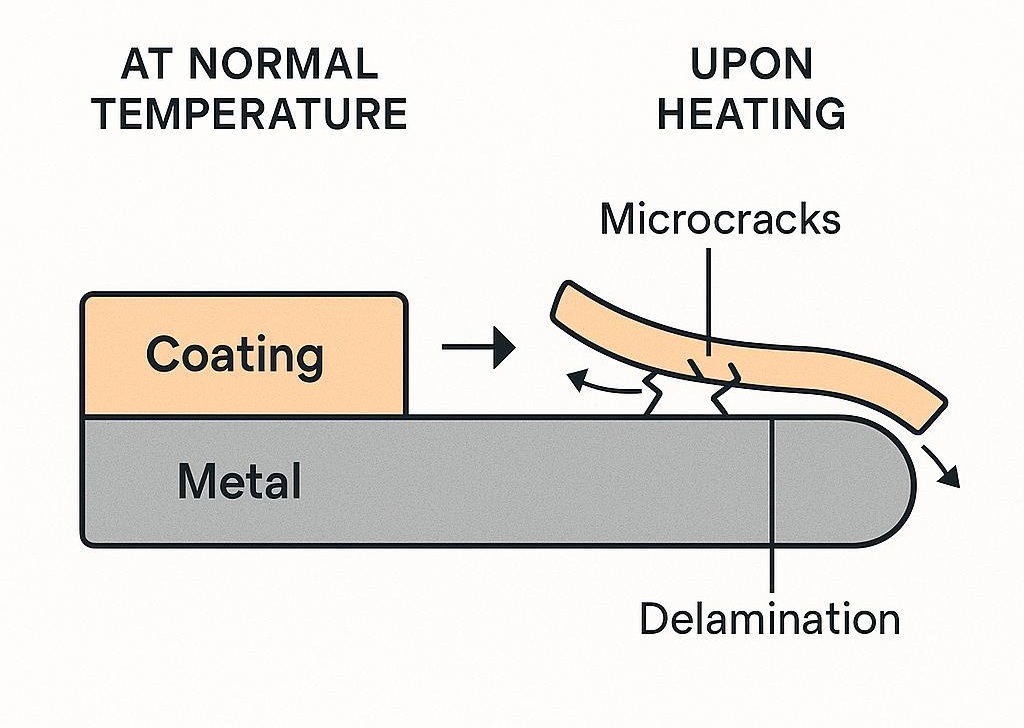

Уменьшение несоответствия теплового расширения

Несоответствие теплового расширения между компонентами с разными коэффициентами остается серьезной проблемой в криогенных системах.Это явление приводит к внутренним напряжениям, трещинам или даже расслоению при термоциклировании.Решения сосредоточены на клеях и межсоединениях, разработанных для компенсирующей гибкости.В ходе проектирования, основанного на экспериментальных данных, были введены структуры, рассеивающие напряжение, чтобы компенсировать деградацию при длительном использовании.Хотя в отдельных случаях были достигнуты успехи, единая масштабируемая методология противодействия этим несоответствиям остается неуловимой, что подчеркивает интенсивное развитие, которое все еще ожидается в этой области.

Конструкция фильтра электромагнитных помех для криогенных систем охлаждения

Криогенное охлаждение открывает потенциал для более высоких частот переключения, позволяя создавать компактные фильтры электромагнитных помех и продвигать миниатюризацию системы для ограниченных приложений, таких как исследование космоса.Однако за это приходится платить повышенным уровнем электромагнитных помех на повышенных частотах.Это создает сложности связи, которые бросают вызов традиционным архитектурам фильтров.

Криогенные среды способствуют снижению резистивных потерь в обмотках индуктора, но материалы магнитных сердечников, необходимые для фильтрации электромагнитных помех, часто неэффективны из-за пониженной проницаемости сердечника в этих условиях.Проекты домов, учитывающие тепловые свойства и концентрирующие усилия на активной компенсации таких потерь с помощью улучшенных материалов или механизмов обратной связи, оказались многообещающими.Конструкции фильтров со временем совершенствуются, чтобы сбалансировать эффективность и снижение шума, обеспечивая более широкое использование.

Эксплуатационные ограничения и ограничения безопасности криогенных систем охлаждения

Управление жидким азотом и сложность системы

Использование жидкого азота в качестве охлаждающей среды усложняет конструкцию системы из-за его физических свойств.Его плотность требует надежной локализации для предотвращения повышения давления, а чрезвычайно низкие температуры могут привести к замерзанию паров, что может привести к короткому замыканию, вызванному конденсацией.Во время испытаний добавляются методы контроля испарения и улучшенные методы герметизации.Повторные регулировки снижают риск и поддерживают надежность системы за счет сочетания дизайна и практической защиты.

Теплоизоляция и меры безопасности

Эффективные стратегии изоляции имеют решающее значение для поддержания эксплуатационной жизнеспособности криогенных систем охлаждения при одновременной защите персонала и оборудования.Случайное воздействие жидкого азота несет в себе значительные риски, которые требуют создания инженерных тепловых барьеров и многослойной изоляции.Более того, внедрение протоколов безопасности и строгих программ обучения стало эффективной превентивной основой.Известные истории успеха экспериментальных развертываний подчеркивают, как тепловое проектирование напрямую снижает риски безопасности, сохраняя при этом эффективную производительность системы.

Проактивное управление рисками

Интеграция криогенного охлаждения в мощные электрические системы требует дальновидного подхода к управлению рисками.Компоненты системы должны выдерживать экстремальные перепады температур без ущерба для функциональности, что требует тщательного соблюдения правил безопасности и строгого контроля качества.Обучение персонала обращению с криогенными системами в сочетании с оценкой рисков, чувствительных к потенциальным точкам отказа, продемонстрировало свою ценность.Такое упреждающее планирование освещает путь к более широкому внедрению, отражая отрасль, которая отдает приоритет инновациям и надежности для более безопасного и эффективного будущего.

Заключение

Криогенное охлаждение открывает большой потенциал для мощных систем SiC и GaN, особенно в аэрокосмической отрасли, электродвигателях, сверхпроводящих системах и компактных преобразователях энергии.Он может снизить потери, улучшить тепловые характеристики и поддержать более высокую плотность мощности, но практическое использование требует тщательного контроля температурных ограничений, упаковочных материалов, инфраструктуры охлаждения, поведения электромагнитных помех и безопасности жидкого азота.При правильном выборе устройства, термическом проектировании и управлении рисками криогенное охлаждение может помочь создать надежную, эффективную и компактную силовую электронику для требовательных приложений.
