Полное руководство по последовательным логическим схемам и их применению

Схемы последовательной логики — это цифровые системы, которые хранят и используют прошлые данные для влияния на текущие выходы.В отличие от комбинационных схем, они полагаются на элементы памяти, такие как триггеры, что позволяет системам отслеживать состояния и реагировать с течением времени.В этой статье объясняется, как работают последовательные схемы, их ключевые компоненты, такие как счетчики, регистры и генераторы импульсов, а также их роль в таких приложениях, как микропроцессоры, системы связи и автоматическое управление.

Каталог

Обзор последовательной логики

Вычислительные системы, которые первоначально служили элементарными калькуляторами, претерпели замечательную трансформацию и стали основой современных технологических экосистем.Этот сдвиг, особенно ускорившийся в 1970-х годах, был вызван острой необходимостью последовательной проверки и надежной функциональности вычислительных операций.Растущая мощность аппаратного обеспечения и растущая сложность программного обеспечения поставили перед собой задачу: обеспечить надежную работу систем в режиме реального времени и в адаптивных средах.Эта проблема послужила катализатором развития последовательной логики, которая представила надежные механизмы для мониторинга и реагирования на динамические состояния системы.Благодаря этой инновации вычислительные процессы вышли за рамки базовых вычислений и превратились в инструменты, отражающие стремление человека к точности и надежности в сложных сценариях.

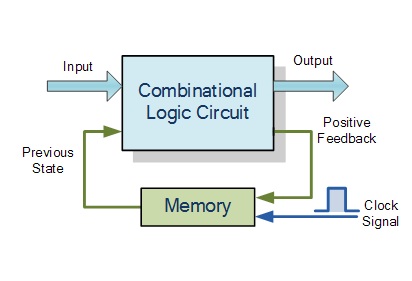

Последовательные схемы отличаются от комбинационных схем наличием памяти, которая является важным атрибутом для удовлетворения сложных требований современных цифровых систем.Роль памяти в этих схемах — не просто удобство проектирования, а критический фактор, который позволяет принимать тонкие решения, учитывая исторические состояния в дополнение к текущим входным данным.Эта двойная зависимость превращает вычисления в процесс, отражающий настойчивость и адаптивность — качества, тесно связанные с решением проблем и предвидением.

В отличие от своих комбинационных аналогов, выходы последовательных схем зависят не только от текущих входов, но и от сохраненных исторических состояний, которые сохраняются внутри схемы.Эта структура позволяет последовательным схемам реализовывать переходы состояний, руководствуясь конкретными эксплуатационными требованиями.

Например:

• Синхронные схемы используют дискретные временные интервалы, регулируемые тактовыми сигналами, что обеспечивает точность и предсказуемость.

• Асинхронные схемы реализуют переходы состояний на основе непрерывных изменений входных данных, обеспечивая оперативность и гибкость реагирования.

Эти различия обеспечивают универсальность последовательных цепей, позволяя использовать сценарии, в которых точность должна переплетаться с адаптируемостью.

Петли обратной связи являются краеугольным камнем последовательных схем, обеспечивая сохранение и интеграцию состояний системы с течением времени и обеспечивая непрерывность вычислений.Обрабатывая как текущие входные данные, так и прошлые состояния в связный вывод, эти схемы воплощают тонкий баланс между сохранением истории и гибкой эволюцией.

Эта концепция имеет неоценимое значение при создании цифровых систем, имитирующих постоянство, таких как:

• Микропроцессоры, в которых сохранение памяти поддерживает сложные цепочки принятия решений.

• Модули памяти, позволяющие хранить и извлекать данные, необходимые для непрерывности работы.

• Механизмы управления, разработанные для оперативного реагирования в режиме реального времени.

Последовательные схемы становятся особенно эффективными в сценариях, где тонкая реакция соответствует человеческой проницательности, например, в системах принятия решений в реальном времени.На протяжении десятилетий их способность сохранять и использовать сохраненные состояния позволила обществу раздвинуть границы инноваций: от создания простых методов хранения данных до разработки продвинутых систем, демонстрирующих почти инстинктивную адаптацию к изменяющимся входным данным.

Три основных устройства последовательной логики

Последовательные логические схемы составляют основу современных цифровых систем, обеспечивая адаптируемость для широкого спектра приложений.Работа этих схем зависит от трех основных устройств, каждое из которых демонстрирует необходимые функциональные возможности и удобство использования.

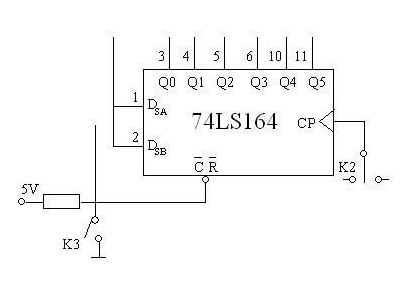

Счетчики

Счетчики, как неотъемлемые элементы последовательных логических схем, используют триггеры для подсчета и отслеживания входных импульсов.Эта возможность делает их ключевыми в таких приложениях, как синхронизация, разделение частот и мониторинг событий.Верхний предел количества импульсов, который может обработать счетчик, определяется его модулем, который определяет диапазон его допустимых состояний и может соответствовать двоичной, десятичной или пользовательской системе счисления в зависимости от технических характеристик конструкции.

Счетчики подразделяются на конфигурации, которые включают в себя:

• Синхронные счетчики: все триггеры обновляют свои состояния одновременно, обеспечивая точную синхронизацию и согласованную работу.

• Асинхронные счетчики: когда изменения состояния распространяются последовательно, что приводит к задержкам, которые могут подходить для задач с особыми требованиями к времени.

• Специализированные счетчики: например, инкрементные, декрементирующие или реверсивные счетчики, предназначенные для решения самых разных задач — от промышленной автоматизации до аппаратного отслеживания состояния.

Применение счетчиков:

• Системы связи: отслеживайте циклы передачи для синхронизации пакетов данных.

• Встроенные системы: управляйте режимом мигания светодиодов или регулируйте частоту генерации сигнала.

• Цифровые часы: обеспечивают точность измерения времени посредством подсчета импульсов.

Конструктивное решение счетчика сильно влияет на его надежность.Например, синхронные счетчики более эффективны для высокоскоростных операций из-за уменьшенных задержек распространения, что дает возможность согласовать производительность системы с ограничениями по стоимости и сложности.

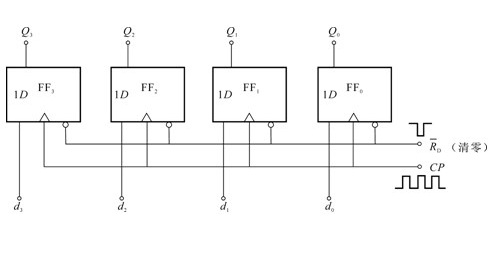

Регистры

Регистры функционируют как единицы кратковременного хранения, незаменимые в архитектуре цифровых систем.Они временно сохраняют данные, инструкции или промежуточные результаты вычислений, управляемые триггерами.Для каждого бита хранимой информации требуется специальный триггер, что отражает сложную, но модульную природу их конструкции.Некоторые разновидности, такие как регистры сдвига, позволяют манипулировать данными в определенных направлениях, что идеально подходит для таких приложений, как последовательная связь и проверка ошибок.

Ключевые сценарии использования регистров:

• Центральные процессоры (ЦП): хранят промежуточные данные для быстрого доступа и вычислений.

• Последовательно-параллельное преобразование: регистры сдвига используются при обработке изображений или при подключении периферийных устройств.

• Обнаружение ошибок. Упрощение сопоставления шаблонов и манипулирования данными в высоконадежных системах.

Регистры могут включать в себя конфигурации «главный-подчиненный» или триггер с запуском по фронту, что делает их адаптируемыми к различным рабочим режимам.Оптимизируя методы синхронизации, в том числе конструкции триггеров с низким энергопотреблением, можно повысить как производительность, так и энергоэффективность.

Регистры воплощают баланс между простотой и функциональностью.Их базовая конструкция опровергает то глубокое влияние, которое они оказывают, о чем свидетельствует их использование в сложных системах, выполняющих такие задачи, как шифрование или высокоскоростная маршрутизация данных.

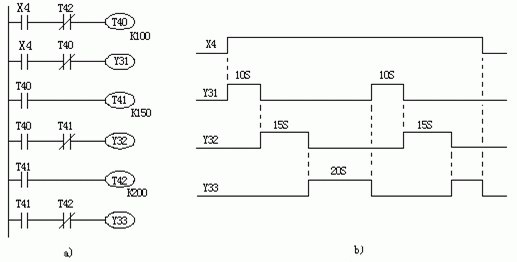

Генераторы последовательных импульсов

Генераторы последовательных импульсов призваны генерировать упорядоченные импульсы, синхронизированные с тактовыми циклами.Эти импульсы служат управляемыми сигналами, важными для координации цифровых операций.Их полезность охватывает множество областей, где точное время и координация имеют первостепенное значение, в том числе:

• Системы управления двигателями: координируют действия двигателей и роботизированной техники.

• Синтез сигналов: генерация цифровых сигналов для тестирования или связи.

• Обнаружение ошибок: Обеспечивает детерминированную сигнализацию для протоколов исправления ошибок.

Инженерные применения генераторов импульсов:

• Обеспечить последовательное выполнение в автоматизированных системах, таких как роботизированные руки или конвейерные механизмы.

• Преобразуйте сигналы синхронизации в точные физические действия, соединяя цифровую логику с реальными устройствами, такими как микроконтроллеры и исполнительные механизмы.

• Повышение точности обработки сигналов, что критически важно для современных методов модуляции и исправления ошибок.

Важным аспектом конструкции генератора импульсов является поддержание гармонии между тактовой частотой и синхронизацией импульсов.Схемы с генераторным управлением должны соответствовать проектным спецификациям, чтобы гарантировать соответствие импульсных характеристик требованиям системы.Кроме того, их модульность обеспечивает плавную интеграцию в приложения, где точность синхронизации определяет надежность системы.

Генераторы импульсов подчеркивают динамическое взаимодействие абстрактного дизайна и ощутимого воздействия.Выступая в качестве связующего звена между аппаратной логикой и физическими процессами, они подчеркивают, как последовательные логические схемы способствуют технологическим инновациям, особенно в отраслях, требующих жесткой синхронизации и высокоскоростной автоматизации.

Характеристики последовательных цепей

Последовательные схемы демонстрируют поведение, зависящее от состояния, когда выходные данные формируются как текущими входными данными, так и предыдущими входными последовательностями с течением времени.Используя этот атрибут, эти схемы выполняют операции, основанные на сохранении и передаче информации, тем самым играя решающую роль в вычислительных системах.Общие примеры включают в себя:

• Триггеры, которые поддерживают двоичные состояния и служат фундаментальными элементами памяти;
• Счетчики, позволяющие последовательно отслеживать и определять темп событий;
• Регистры, хранящие небольшие объемы данных для высокоскоростного доступа.

Эти компоненты в совокупности поддерживают важные функции, такие как хранение памяти, операции конечного автомата и синхронизированную обработку данных, образуя основу проектирования цифровых систем.

Преимущества и функциональный вклад

Последовательные схемы вносят огромный вклад в обработку информации, передавая данные и информацию о состоянии в циклах, что делает их незаменимыми для множества технологических приложений.Их способность совмещать такие задачи, как подсчет, мониторинг состояния и синхронизация времени, позволяет им широко использоваться в таких системах, как микропроцессоры, средства автоматизации и системы цифровой связи.

Например, внутри процессора взаимодействие регистров и счетчиков способствует упорядоченному выполнению за счет гармонизации входных данных с состояниями программы.Такая координация повышает общую производительность, обеспечивая точность и последовательность операций.Кроме того, последовательные схемы позволяют разрабатывать узкоспециализированные системы, развернутые в таких разнообразных областях, как робототехника, телекоммуникации и встроенные системы управления, отвечая отраслевым требованиям с адаптивностью и эффективностью.

Проблемы и сложности устранения неполадок

Хотя последовательные схемы обеспечивают исключительную функциональность, они не лишены уязвимостей, которые могут снизить производительность и надежность:

• Проблемы с тактовым сигналом. Аномалии, такие как дрожание или перекос сигнала, нарушают синхронизацию, ставя под угрозу согласованное поведение системы.
• Сбои сброса. Неправильный или неполный сброс может привести к тому, что схемы останутся в неопределенном состоянии, что приведет к каскадным ошибкам.
• Ошибки связи. Неправильная интерпретация или потеря сигнала шины вызывает системное рассогласование, затрудняющее взаимодействие между зависимыми компонентами.

Такие сбои часто требуют комплексной диагностики для предотвращения более масштабных сбоев.

Более длинные пути прохождения сигнала усугубляют риски, связанные с ухудшением сигнала и вмешательством окружающей среды, что потенциально может проявляться как:

• Затухание сигнала, приводящее к снижению мощности во время передачи;
• Искажение или задержка, вызванные отражениями линии и несоответствием импеданса;
• Электромагнитные помехи (EMI), создающие шум, который маскирует или изменяет чистые сигналы.

Эти эффекты снижают точность сигнала, поэтому необходимы профилактические меры.Заземленное экранирование, дифференциальная сигнализация и правильное оконцевание линии помогают уменьшить эти проблемы и обеспечить надежность передачи данных.

Для повышения надежности системы используются методы устранения неполадок и профилактические мероприятия:

• Инструменты диагностики: логические анализаторы обеспечивают видимость механики потока в режиме реального времени, помогая проверять синхронизацию и согласованность связи.
• Отслеживание формы сигнала: осциллографы обнаруживают и анализируют аномалии напряжения, что идеально подходит для устранения проблем с искажениями.
• Резервирование и оптимизация печатной платы. Использование резервных цепей и хорошо структурированной компоновки печатных плат снижает восприимчивость к внешним сбоям, повышая надежность.

Включение резервирования и мониторинга состояния системы в режиме реального времени повышает устойчивость к периодическим сбоям, обеспечивая долгосрочную стабильность.

Принципы устойчивой надежности системы

Проектирование надежных цифровых систем требует интеграции итеративных усовершенствований и перспективных методов для предотвращения проблем как на структурном, так и на функциональном уровнях.К числу стратегий, приобретающих все большее значение, относятся:

• Адаптивные фильтры помех и логика самовосстановления, защищающие схемы от кратковременных сбоев;
• Механизмы обратной связи, исправляющие эксплуатационные отклонения или незначительные ошибки в ходе процесса;
• Тщательное тестирование прототипов для выявления и устранения скрытых уязвимостей перед более широким развертыванием.

В конечном счете, баланс между сложностью и надежностью остается первостепенным.Это включает в себя внедрение механизмов непрерывного мониторинга, повышение отказоустойчивости и совершенствование конструкции системы на основе результатов тестирования и экспертных заключений.Развивая более глубокое понимание динамики отказов, убедитесь, что последовательные схемы могут поддерживать надежную работу в различных приложениях.

Заключение

Последовательные схемы остаются важными в современном цифровом проектировании, поскольку они сочетают в себе память, синхронизацию и работу на основе состояний.Их способность выполнять подсчет, хранить данные и синхронизировать управление делает их полезными в процессорах, встроенных системах и практических приложениях.Хотя такие проблемы, как ошибки синхронизации, искажения сигнала и проблемы с синхронизацией, могут повлиять на производительность, правильное проектирование, тестирование и контроль шума помогают поддерживать надежность системы.Эти схемы продолжают поддерживать эффективную и надежную работу широкого спектра цифровых технологий.

Часто задаваемые вопросы [FAQ]

1. Каковы примеры последовательных цепей?

Последовательные схемы включают компоненты, которые могут хранить и использовать прошлые данные.Типичными примерами являются триггеры, регистры, счетчики и схемы с тактовым управлением.Триггеры хранят отдельные биты, регистры содержат группы данных, а счетчики отслеживают события или шаги.Эти схемы работают с тактовыми сигналами, которые помогают контролировать изменение данных, позволяя им выполнять такие задачи, как синхронизация, подсчет и хранение в памяти.

2. Что определяет последовательную систему?

Последовательная система определяется ее способностью использовать как текущие входные данные, так и прошлую информацию для получения результата.У него есть память, которая позволяет ему реагировать на основе предыдущих состояний.Это делает его полезным для систем, которым необходимы пошаговые операции, таких как системы управления и конечные автоматы, которые следуют определенной последовательности действий.

3. Является ли MUX последовательной схемой?

Нет, мультиплексор (MUX) не является последовательной схемой.Это комбинационная схема, поскольку она зависит только от текущих входов и не сохраняет никаких предыдущих данных.Его основная функция — выбрать один вход из нескольких вариантов и мгновенно передать его на выход.

4. Чем отличаются комбинационные и последовательные схемы?

Комбинационные схемы выдают выходные данные только на основе имеющихся входных данных и не имеют памяти.С другой стороны, последовательные схемы используют как текущие входы, так и сохраненные прошлые данные для определения своего выхода.Это означает, что комбинационные схемы используются для быстрых вычислений, а последовательные схемы используются для задач, требующих порядка, времени или памяти.

5. Какую роль часы играют в последовательной логике?

Часы контролируют время операций в последовательной схеме.Он отправляет регулярные сигналы, сообщающие схеме, когда следует обновить свое состояние.Это гарантирует, что все части системы работают синхронно, предотвращая ошибки и сохраняя организованность изменений данных.

6. Что является центральным элементом последовательной логики?

Основным элементом последовательной логики является триггер.Это небольшой блок памяти, который хранит один бит данных и меняет состояние только при срабатывании тактового сигнала.Триггеры используются для создания более крупных блоков памяти, таких как регистры, и необходимы для хранения и управления данными в цифровых системах.

7. Является ли АЛУ последовательной или комбинационной схемой?

Арифметико-логическое устройство (АЛУ) представляет собой комбинационную схему.Он выполняет вычисления, основываясь только на текущих входных данных, и дает немедленные результаты без сохранения данных.Однако его выходные данные часто сохраняются в регистрах, которые являются частью последовательных систем для дальнейшей обработки.
