Принцип работы цветного кольцевого индуктора, методы тестирования и применение в схемах

Индукторы с цветными кольцами — это небольшие, но полезные компоненты, которые помогают электронным схемам оставаться стабильными, управлять энергией и уменьшать нежелательный шум сигнала.В этой статье объясняется, как они работают посредством электромагнитной индукции, как их конструкция обеспечивает фильтрацию и накопление энергии и почему они используются в источниках питания, системах связи и других электронных устройствах.В нем также рассматривается значение цветовой кодировки индукторов и основные методы, используемые для их тестирования, что дает четкое представление об их функциях, выборе и практической ценности при проектировании схем.

Каталог

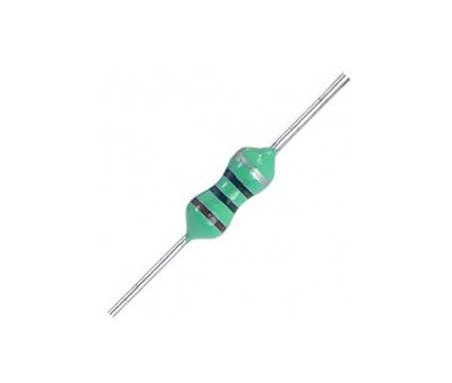

Понимание основных функций индуктора с цветным кольцом

Цветной кольцевой индуктор — это компактный электронный компонент, предназначенный для хранения энергии и обеспечения стабильной работы схемы.Он обычно используется в электронных системах, где важны контролируемый поток энергии и качество сигнала.Цветные полосы на индукторе указывают значение его индуктивности, что позволяет быстро его идентифицировать во время проектирования, обслуживания или замены.

Основная функция индуктора с цветным кольцом — управление током и улучшение стабильности сигнала в цепи.Это помогает поддерживать постоянный поток энергии, уменьшая внезапные колебания, которые могут повлиять на производительность.По этой причине он играет ключевую роль в обеспечении надежной работы как маломощных, так и мощных электронных приложений.

Цветные кольцевые индукторы широко используются в схемах фильтрации и формирования сигналов.В приложениях с фильтрами они помогают снизить электрический шум и удалить нежелательные сигналы, что приводит к более чистым и точным выходным сигналам.В резонансных цепях они помогают выбирать определенные частоты, что важно в системах связи и электронных устройствах, которые полагаются на точный контроль сигнала.

Эти катушки индуктивности также важны в цепях электропитания.Они помогают стабилизировать уровни напряжения и поддерживать постоянную подачу энергии, особенно в системах с изменяющейся нагрузкой.Это делает их полезными в таких приложениях, как преобразователи энергии, аккумуляторные системы и установки возобновляемой энергии, такие как солнечные и ветровые системы.

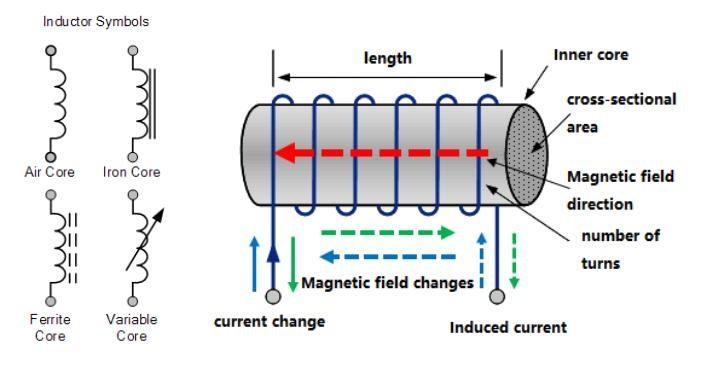

Как работает индуктор с цветным кольцом?

Цветно-кольцевой индуктор работает по принципу электромагнитной индукции.Когда электрический ток протекает через катушку, он создает вокруг нее магнитное поле.Если ток изменяется, магнитное поле также меняется.Это изменяющееся магнитное поле генерирует напряжение, которое противодействует изменению тока.Этот эффект называется самоиндукцией.

Из-за такого поведения дроссель сопротивляется внезапному увеличению или уменьшению тока.Вместо того, чтобы допускать быстрые изменения, он замедляет их, помогая поддерживать более стабильный поток энергии в цепи.Вот почему индукторы важны в цепях, требующих плавного и контролируемого тока.

Производительность индуктора зависит от его физической конструкции.Такие факторы, как количество витков катушки, материал сердечника и размер индуктора, влияют на то, насколько сильным становится магнитное поле и насколько эффективно оно реагирует на изменения тока.Сердечник из таких материалов, как феррит или железо, увеличивает индуктивность, а конструкции с воздушным сердечником лучше подходят для высокочастотных сигналов.

Внутри индуктора с цветным кольцом изолированный медный провод плотно намотан, образуя катушку.Такая структура позволяет эффективно генерировать магнитное поле, сохраняя при этом компактность компонента.Цветные кольца на поверхности не влияют на работу, но позволяют быстро определить значение индуктивности.

В практических схемах этот принцип работы позволяет дросселю контролировать поведение тока, уменьшать внезапные скачки и поддерживать стабильные условия сигнала и мощности.

Конструктивные характеристики индуктора с цветным кольцом

Цветной кольцевой индуктор имеет компактную и практичную конструкцию, обеспечивающую надежную работу в электронных схемах.Его конструкция обычно включает в себя намотанную катушку и магнитный сердечник, образующие стабильный компонент, который легко вписывается в различные схемы схемы.Физическая конструкция позволяет ему работать в различных электрических условиях, сохраняя при этом единообразное поведение во всех приложениях.

Одной из ключевых особенностей дизайна является система кодирования цветных полос на внешней поверхности.Эти цветные кольца обозначают значение индуктивности и допуск, что позволяет легко идентифицировать компонент без дополнительных измерительных инструментов.Эта стандартизированная система маркировки упрощает сборку схемы, уменьшает количество ошибок при установке и ускоряет процессы обслуживания или замены.

Индуктор также покрыт защитным изоляционным слоем.Это покрытие обеспечивает электрическую изоляцию между компонентом и окружающей схемой, помогая предотвратить короткие замыкания и нежелательные помехи.Он также обеспечивает механическую защиту, позволяя индуктору выдерживать обращение, воздействие окружающей среды и длительное использование.

Выбор материала – еще одна важная характеристика дизайна.Материал сердечника, например феррит или порошковое железо, выбирается в зависимости от предполагаемого применения.Различные материалы влияют на такие факторы производительности, как частотная характеристика, эффективность и термическая стабильность.Проволока, используемая в катушке, также выбрана так, чтобы обеспечить правильную работу по току и долговечность.

Размер и форма играют важную роль в дизайне.Цветные кольцевые индукторы доступны в различных размерах в соответствии с конкретными требованиями схемы.Конструкции меньшего размера используются в компактных электронных устройствах, а модели большего размера могут работать с более высокими уровнями мощности.Такая гибкость позволяет инженерам выбирать компоненты, соответствующие как электрическим, так и физическим ограничениям.

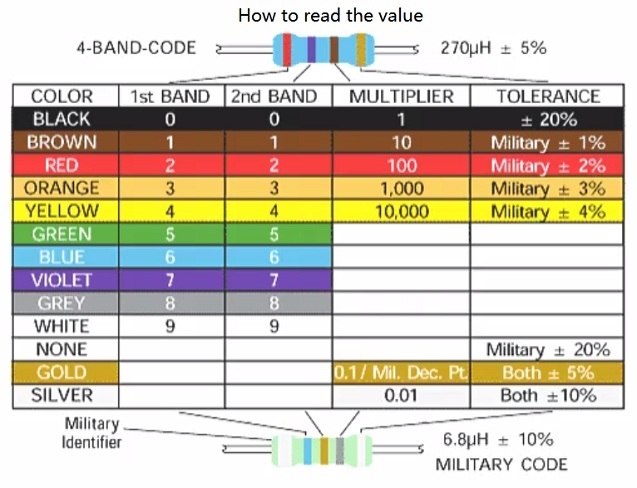

Расшифровка и понимание цветовых кодов индукторов

Цветовые коды индукторов служат практической методикой, позволяющей эффективно идентифицировать значения индуктивности.Эти коды соответствуют стандартизированным цветовым соглашениям, призванным упростить как распознавание компонентов, так и сборку электронных схем.Каждая цветная полоса или полоса, выгравированная на поверхности индуктора, предоставляет конкретную информацию о его электрических свойствах, облегчая правильную интеграцию в сложные системы.

Основные аспекты, закодированные в цветовых полосах индуктора

Система цветных полос на индукторе кодирует различные электрические параметры, которые способствуют его функциональности в цепях:

• Числовые базовые значения: Начальные цветные полосы представляют собой цифры, которые определяют основное значение индуктивности.Каждому цвету соответствует уникальная цифра (например, коричневый = 1, красный = 2, оранжевый = 3).

• Коэффициент масштабирования: Последующий диапазон действует как множитель, масштабируя базовое число до соответствующего индуктивного порядка.Например, коричневый означает ×10, красный — ×100, а оранжевый — ×1000 (или ×1K).

• Диапазон точности: Поле допуска указывает допустимое отклонение от заявленного значения индуктивности.Примеры включают золото (±5%) и серебро (±10%).

Эффективный анализ и применение этих параметров закладывает основу для интерпретации цветовых кодов индукторов, которые могут существенно повлиять на надежность и эффективность схемы.Недосмотр при декодировании может непреднамеренно привести к сбоям в работе или неоптимальным результатам в электронных проектах.

Пошаговая расшифровка четырехзонного дросселя

Четырехполосный индуктор использует структурированный порядок кодирования, соблюдение которого обеспечивает последовательную и точную интерпретацию:

• Базовая стоимость: Первая и вторая полосы обозначают числовую составляющую значения индуктивности.

• Множитель: Третья полоса определяет фактор для корректировки этого значения до соответствующей величины.

• Диапазон допуска: Четвертая полоса указывает степень допустимого отклонения индуктивности от номинальной.

Для применения рассмотрите индуктор, отмеченный цветными полосами коричневого, черного, красного и золотого цветов:

• Числовое значение: Коричневый = 1, чёрный = 0;числовая база равна 10.

• Преобразование множителя: Красный цвет означает ×100.

• Конечная индуктивность: 10 × 100 = 1000 мкГн (микрогенри).

• Индикатор точности: Золото отражает допуск ±5%.

Понимание и применение этого простого процесса помогает в создании функциональных электронных систем и гарантирует соответствие компонентов желаемым спецификациям.Это используется в критически важных средах, таких как телекоммуникации или высокоточные производственные процессы.

Методические приемы ориентации цветовых полос

Неотъемлемым аспектом интерпретации цветных полос индуктора является их считывание в правильной последовательности.Обычно полоса допуска, часто золотая или серебряная, появляется в дальнем конце, контрастируя с полосами числовых значений или множителей.Соблюдение этого порядка устраняет двусмысленность и обеспечивает точные показания.

Дисциплинированная визуальная идентификация уменьшает количество ошибок, упрощает проектирование схем и снижает риски при сборке.Регулярное использование улучшает быстрое распознавание цветового кода и ускоряет выполнение сложных задач.

Влияние на точность при проектировании схем

Распознавание цветовых кодов индукторов выходит за рамки базовых расчетов и обеспечивает превосходные характеристики схемы.В сложных приложениях, таких как аналоговая обработка сигналов или системы высокочастотной связи, даже небольшие отклонения индуктивности могут повлиять на результаты, например, на изменение резонансных частот или снижение точности сигнала.

Выбор индуктора зависит как от теории, так и от практического опыта.Небольшие суждения улучшаются при повторном использовании и тестировании.Такой выбор помогает добиться точных характеристик и стабильной работы схемы.

Единая платформа для проектирования электроники

Цветовые коды индукторов обеспечивают простой и точный способ определения значений.Эта система предлагает четкий и широко понимаемый стандарт в электронике.Использование этих кодов поддерживает правильный выбор компонентов и помогает поддерживать единообразие при проектировании схем.

Методы проверки индуктора с цветным кольцом

Чтобы обеспечить эксплуатационную надежность индуктора с цветным кольцом и выявить возможные проблемы, тестирование становится важным процессом.Обычно это предполагает использование таких инструментов, как мультиметры для базовых оценок и специализированные измерители LCR (индуктивность-емкостное сопротивление) для более детальных измерений.Мультиметр подходит для быстрых и простых оценок, а точность измерителя LCR особенно ценна для приложений, требующих высокой точности оценки индуктивности.Дифференциация между этими инструментами позволяет адаптировать методы тестирования с учетом конкретных потребностей различных сред, подчеркивая эффективность и ясность диагностики.

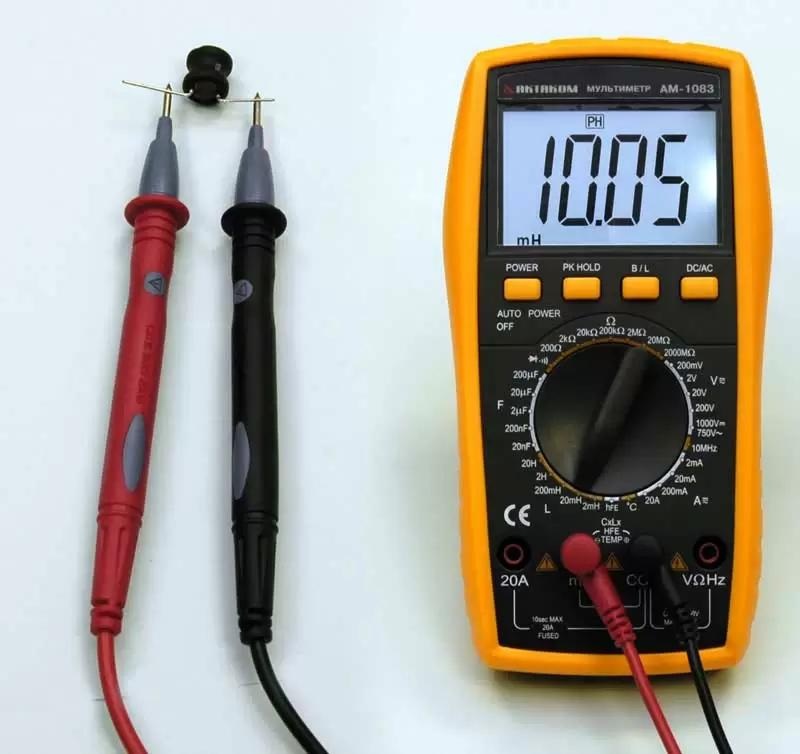

Проверка с помощью мультиметра

При использовании стандартного мультиметра:

• Надежно подсоедините выводы мультиметра к каждому контакту индуктора, чтобы обеспечить устойчивый контакт.

• Наблюдайте за значениями сопротивления, отображаемыми на экране мультиметра.Чрезвычайно низкое сопротивление может указывать на короткое замыкание, а бесконечное сопротивление может указывать на обрыв цепи.

• Сравните наблюдаемые значения сопротивления с ожидаемыми характеристиками, предоставленными производителем.Отклонения от номинальных значений могут указывать на такие проблемы, как ухудшение качества материала или потенциальный дефект производства.

Хотя эта процедура представляет собой упрощенный метод оценки, ее обычно недостаточно для обнаружения более тонких нарушений производительности.

Во время фактического использования на результаты мультиметра могут влиять несколько переменных, например, факторы окружающей среды или постоянство контакта между выводами и контактами.В результате практического тестирования становится очевидным, что незакрепленные или неровные соединения могут искажать показания, что приводит к ошибкам.Кроме того, отслеживание тенденций сопротивления с течением времени может выявить постепенные изменения в характеристиках индуктора, что особенно важно в средах, где компоненты подвергаются термическому стрессу или повторяющимся высокочастотным нагрузкам.

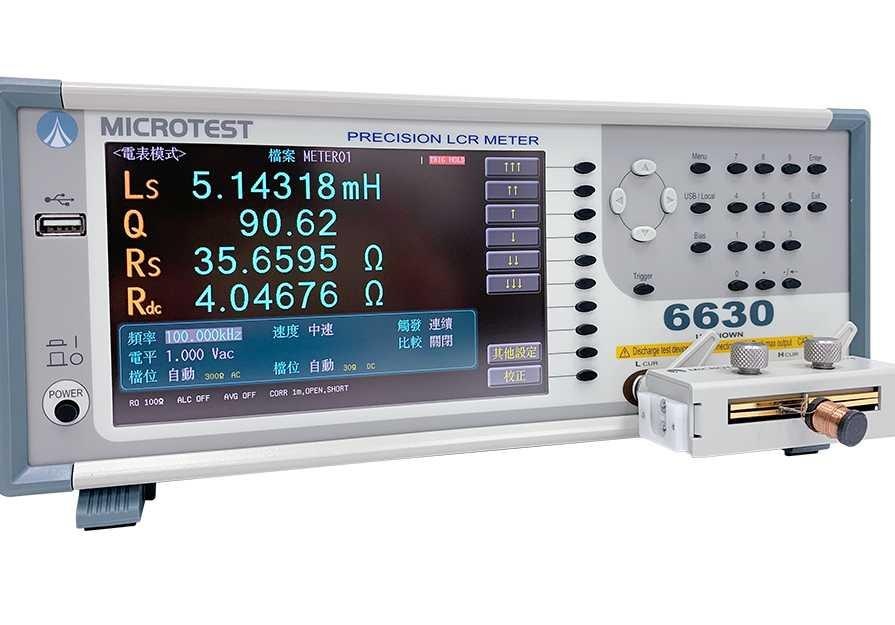

Прецизионные испытания с помощью измерителей LCR

Измерители LCR облегчают детальное обследование катушек индуктивности путем оценки их электрических свойств:

• Следуйте указаниям производителя по калибровке, чтобы обеспечить точные показания индуктивности.

• Расширить анализ, включив в него свойства емкости и сопротивления, что дает более полное представление о стабильности и пригодности компонента.

• Используйте расширенные функции измерителя LCR для измерения индуктивности на переменных испытательных частотах.Это позволяет получить представление о том, как индуктор ведет себя в условиях, близких к его предполагаемому использованию, выявляя частотно-зависимые изменения, которые не обнаруживаются стандартными мультиметрами.

Контролируемые испытания используются для индукторов в системах с высокими требованиями для моделирования реальных условий, таких как изменения температуры и электромагнитные эффекты.Динамическое частотное тестирование может выявить такие проблемы, как дрейф индуктивности.Повторные испытания в таких условиях позволяют получить данные, которые помогают поддерживать стабильную производительность в сложных условиях.

Соображения во время тестирования

• Обращение с неисправными индукторами

Если тестирование выявит неисправный индуктор, замена компонента на компонент, соответствующий точным электрическим и физическим характеристикам, становится жизненно важным корректирующим действием для поддержания целостности конструкции схемы.Несоблюдение этих параметров может привести к таким проблемам, как сбои в работе или серьезные неисправности при поиске и устранении неисправностей или обновлении сложных схем.

• Влияние температуры окружающей среды

Подверженность индукторов тепловым нагрузкам требует тщательного контроля как во время испытаний, так и в условиях эксплуатации.Чрезмерное нагрев окружающей среды, типичный порог которого составляет 140°F, может привести к падению индуктивности, ухудшая способность индуктора эффективно функционировать.Этот эффект может быть выражен на мощных сборочных линиях или во время длительных интенсивных испытаний.Принудительное охлаждение и улучшенная вентиляция используются для уменьшения перегрева в лабораторных и промышленных установках.Эти меры помогают поддерживать точные измерения.

• Электромагнитные помехи и расположение

Правильная пространственная организация индукторов в цепях важна для минимизации электромагнитных помех.Непосредственная близость нескольких индукторов может привести к взаимному соединению, что приводит к нежелательному шуму или снижению производительности.Принятие таких мер, как перпендикулярное выравнивание, адекватное разделение или применение методов экранирования, является эффективной стратегией, записанной при проектировании печатной платы.Электромагнитное моделирование применяется на ранних стадиях проектирования плотной компоновки для улучшения совместимости.

Заключение

Индукторы с цветными кольцами поддерживают производительность схемы, сохраняя энергию, противодействуя внезапным изменениям тока, фильтруя нежелательные сигналы и улучшая общую стабильность.Их цветные полосы облегчают идентификацию значений, что помогает при сборке, обслуживании и замене.В статье также показано, что для получения надежных результатов необходимы правильное декодирование, тщательный отбор и правильное тестирование.Понимание этих моментов помогает более эффективно использовать индукторы с цветными кольцами как в базовых, так и в сложных электронных приложениях.

Часто задаваемые вопросы [FAQ]

1. Как можно эффективно отличить индуктор с цветным кольцом от резистора?

Цветной кольцевой индуктор можно отличить по его зеленому покрытию, слегка конической форме и очень низкому сопротивлению при измерении.Резистор обычно синего или бежевого цвета, имеет однородную цилиндрическую форму и имеет более высокие значения сопротивления.Мультиметр может подтвердить разницу, поскольку сопротивление индукторов очень низкое, а сопротивление резисторов соответствует номинальному значению.

2. Чем существенно отличаются цветные кольцевые индукторы от I-образных?

В цветных кольцевых индукторах используется более тонкая проволока, и они предназначены для обработки, настройки и фильтрации сигналов в небольших цепях.В I-образных индукторах используется более толстая проволока, они выдерживают более высокий ток и используются в силовых цепях, таких как регулирование напряжения.I-образные типы ориентированы на управление мощностью, а индукторы с цветным кольцом ориентированы на точность и компактный размер.

3. Какова структура кольцевого индуктора?

Цветной кольцевой индуктор состоит из катушки из медной проволоки, намотанной на сердечник, часто ферритовый или воздушный.На корпусе имеются цветные полосы, показывающие значение индуктивности и допуск.Его компактный дизайн позволяет легко встраивать его в схемы, сохраняя при этом стабильную производительность.
