Защита цепей: защита от ЭСД, перенапряжения, перегрузки и перенапряжения

Защита цепей необходима для поддержания стабильности, надежности и безопасности электронных систем в условиях аномальных электрических условий. Современное проектирование защиты выходит за рамки предотвращения повреждений, контролируя, как цепи реагируют на события, такие как ЭСД, перенапряжения, перегрузки, короткие замыкания, сброс нагрузки и неисправности проводки. Эта статья объясняет принципы защиты цепей, поведение различных условий неисправностей и практические стратегии защиты, используемые в современных автомобилях, промышленности и высокоплотных электронных системах.

Каталог

Понимание защиты цепей

Защита цепей относится к преднамеренному сочетанию топологии цепи и выбора компонентов, используемого для поддержания напряжения, тока и температуры в пределах безопасных эксплуатационных пределов при возникновении аномальных электрических условий. Вместо того чтобы рассматривать защиту как простую функцию предотвращения повреждений, многие современные конструкции используют её для управления тем, куда течет энергия неисправности, насколько быстро она перенаправляется и как система реагирует после этого, продолжая работу, переходя в контролируемый режим отключения или оставаясь заблокированной до обслуживания.

Аномальные события, которые обычно принимаются во внимание при проектировании защиты, включают:

• ЭСД

• Перенапряжение

• Короткое замыкание

• Перегрузка

• Сброс нагрузки

• События горячей замены

• Неисправности в проводке

С практической инженерной точки зрения защита становится легче для понимания, когда её рассматривают как управление стрессом. Каждая неисправность содержит источник энергии и путь для её передачи. Соединения и упаковка могут хранить или высвобождать энергию через эффекты, такие как индуктивность кабеля или ёмкость разъёма, в то время как чувствительные полупроводниковые структуры выходят из строя, когда энергия концентрируется на переходах, оксидах или диэлектрических слоях. Продукты, прошедшие контролируемые испытания на стенде, могут всё равно выйти из строя в реальных условиях эксплуатации, поскольку условия в поле намного менее предсказуемы.

Хорошо спроектированные системы защиты обычно преследуют одновременно две цели:

• Снизить пик электрического стресса, чтобы пределы устройства не были превышены на выводах интерфейса.

• Контролировать поток тока и повышение температуры, чтобы нагрев оставался управляемым, а механизмы износа в долгосрочной перспективе были минимизированы.

Увеличенная плотность и более высокая стоимость за плату увеличивают влияние одного переходного процесса

Современные электронные платы содержат более плотные компоновки, более тонкие геометрии, более жесткие расстояния по пробою и очистке и большее количество интегрированных цепей на меньших физических площадях. По мере увеличения плотности один неконтролируемый переход может повлиять более чем на один компонент. Повреждение может распространяться через общие источники питания, структуры заземления или подключенные интерфейсы, превращая изолированную неисправность в более широкую отказ системы.

Общие последствия на уровне платы от неконтролируемых переходных процессов включают:

• Поврежденные сети распределения питания

• Скомпрометированные структуры ввода-вывода

• Латентный параметрический дрейф

• Периодические сбросы

• Порты, которые частично функционируют до изменения нагрузки или температуры

Анализ возврата с полей часто показывает, что видимые повреждения не всегда необходимы для ухудшения надежности. Повторяющиеся мелкие перегрузки могут постепенно уменьшать электрический запас, пока нормальное событие работы, такое как обычное подключение кабеля или небольшое изменение температуры, не приведет к окончательному отказу.

Низкие рабочие напряжения оставляют меньше запаса для маленьких всплесков

Поскольку современные технологические узлы продолжают снижать напряжение питания для повышения эффективности и снижения потребления энергии, разрыв между номинальным рабочим напряжением и абсолютными максимальными значениями становится меньше. Переходные процессы, которые когда-то считались безвредными, теперь могут превышать безопасные рабочие пределы, особенно когда быстрые фронты переключения взаимодействуют с индуктивностью упаковки и создают локализованные превышения напряжения.

Сеть питания 3,3 В не гарантирует, что каждое узло всегда будет оставаться около 3,3 В. Короткая индуктивность трассы, общие возвратные пути и шум от одновременного переключения могут совместно вызывать резкие изменения напряжения, которые могут не отображаться четко на более медленных точках измерения.

Подходы к проектированию, обычно используемые в низковольтных системах, включают более быстрое зажимание защищенного узла, более короткие возвратные пути, снижение паразитной индуктивности, контролируемую энергию импульсов и более низкое тепловыделение для уменьшения долгосренного дрейфа.

Контроль повышения температуры также становится все более важным в системах с высокой плотностью, поскольку многие механизмы отказа быстро ускоряются с увеличением тепла, даже когда цепь продолжает проходить короткие функциональные тесты.

Автомобильные и промышленные входы требуют поэтапной защита, учитывающей время

Автомобильные и промышленные энергосистемы регулярно испытывают электрические события, которые значительно отличаются от контролируемых лабораторных источников питания. К ним относятся обрывы при холодном запуске, индуктивные выбросы и условия сброса нагрузки, способные повысить напряжение питания в диапазоне от 40 В до 100 В на продолжительное время. В этих условиях одного элемента защиты, как правило, недостаточно.

Типичные события с жесткими входами включают:

• Обрыв при холодном запуске

• Индуктивный выброс с быстрыми фронтами

• Сброс нагрузки с высокой энергией и длительностью

• Обратная полярность

• Условия для запуска с внешней помощью

• Проведенные радиочастотные помехи

Надежные проекты обычно координируют несколько этапов защиты, каждый из которых предназначен для другой временной шкалы. Быстрые зажимы поглощают резкие фронты импульсов, компоненты, Обрабатывающие энергию, выдерживают более длительные импульсы, а этапы ограничения тока или отключения предотвращают чрезмерное термическое напряжение на сети защиты.

Квалификационные испытания последовательно показывают, что поведение в временной области имеет важное значение в проектировании защиты. Наносекундные события ЭСД, микросекундные импульсы перенапряжения и миллисекундные сбросы нагрузки ведут себя очень по-разному, и принуждение всех требований к защите к одному устройству обычно приводит к скомпрометированию запасов.

Сетевые и кабельные системы должны переживать перенапряжения, оставаясь при этом рабочими

Продукты, подключенные к длинным кабелям, линиям связи, наружному оборудованию или удаленным датчикам, часто подвергаются ударам молний и переходным процессам. В этих системах просто выживание не всегда является основной целью. Время работы, целостность сигнала и стабильность связи также важны.

От систем защиты в этих средах часто ожидается предотвращение:

• Прерывистая потеря связи

• Увеличенные битовые ошибки

• Неожиданные сбросы

• Пограничная работа PoE

• Порты, которые выходят из строя только после штормов или обслуживания

Скоординированная защита от перенапряжения и перегрузки должна решительно реагировать во время переходных событий, оставаясь при этом электрически прозрачной во время нормальной связи. Если защита вмешивается в поведение сигналов, сбои могут стать прерывистыми и трудно диагностируемыми, а не сразу очевидными.

Многие отказы накапливаются постепенно, что делает защиту частью стратегии надежности

Многие сбои в реальном мире являются результатом повторяющегося электрического или термического стресса, который медленно снижает производительность со временем, а не вызывает немедленного катастрофического повреждения. Механизмы постепенного ухудшения включают рост утечек в соединениях, ослабление диэлектрика, электромиграцию, износ разъемов и карбонизацию поверхности печатных плат, вызванную загрязнением.

Распространенные эффекты кумулятивного ухудшения включают:

• Рост дефектов соединений

• Пробой диэлектрика

• Ускоренная электромиграция

• Износ разъемов и кавитация

• Прокладка ПП и карбонизация

С точки зрения надежности, выживание в одном событии не всегда достаточно. Система защиты все равно может стареть слабо, если повторяющиеся перегрузки медленно исчерпывают запас проектирования на протяжении месяцев или лет работы.

Практическая перспектива: защита определяет поведение неисправностей, а не только защиту

Полезный способ подойти к защите цепей — определить, как продукт должен вести себя в условиях аномалий. Многие успешные системы не проектируются для выживания при каждом возможном сбое бесконечно. Вместо этого они нацелены на сдерживание энергии, ограничение объема повреждений и возврат системы в предсказуемое рабочее состояние.

Общие стратегии управления сбоями включают:

• Предохранители с открытым разрывом и eFuses

• Тепловая или токовая обратная связь

• Контроллеры защиты в режиме "hiccup"

• Защита с удержанием до циклирования питания

• Цепи "crowbar" для жесткого ограничения напряжения

Предсказуемое и повторяемое поведение при сбое также улучшает поддержку производства, диагностику и полевые услуги, поскольку условия отказа становятся легче диагностируемыми и объяснимыми.

Типичные категории компонентов защиты цепи

В практических системах компоненты защиты обычно работают как согласованные группы, а не изолированные решения. Эффективные архитектуры защиты объединяют защиту границ, локальную стабилизацию напряжения, ограничение тока, тепловое управление и оптимизацию макета для поддержания безопасных рабочих условий или создания управляемого поведения при отказе, когда пределы превышаются.

Молниезащита и устройства защиты от перенапряжений

Молниезащита и устройства защиты от перенапряжений предназначены для обработки событий с высоким энергий, которые обычно вводятся через кабели или внешнюю инфраструктуру. Выбор обычно основывается на способности к перенапряжению, импульсных характеристиках, энергетической устойчивости и координации с downstream-стадиями защиты.

Общие требования к конструкции разрядников включают:

• Рейтинг тока перенапряжения

• Совместимость импульсной формы волны

• Координация с downstream-стабилизаторами

• Утечка в обычном режиме работы

• Размещение на внешних входных точках

Эти устройства обычно располагаются там, где внешние соединения входят в систему, чтобы высокоэнергетические переходные процессы могли быть поглощены до того, как достигнут чувствительной схемы.

Устройства ограничения перенапряжения

Устройства ограничения перенапряжения ограничивают переходное напряжение до более безопасных уровней во время быстрых электрических нарушений. Выбор устройства зависит от напряжения зажима, поведения на отклик, динамического сопротивления, толерантности к импульсам и связанности с сигналами емкости.

Общие параметры оптимизации зажима включают:

• Рабочее изолированное напряжение

• Напряжение зажима против тока

• Динамическое сопротивление

• Емкость и влияние на сигнал

• Рейтинг импульса

• Короткая компоновка возвратного пути

Качество макета сильно влияет на производительность зажима, так как длинные индуктивные возвратные пути могут создавать дополнительный выброс на защищенном узле.

Ограничители избыточного тока и элементы отключения

Компоненты защиты от избыточного тока ограничивают чрезмерный ток, который в противном случае мог бы перегреть дорожки, разъемы или полупроводниковые устройства. Они также предотвращают повреждение компонентов, стабилизирующих напряжение, непрерывным током при сбоях после события перенапряжения.

Общие методы контроля тока при сбоях включают:

• Предохранители

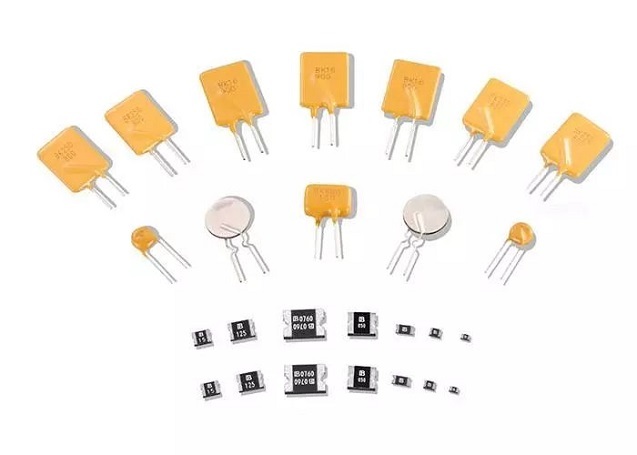

• Сбросные устройства PTC

• eFuses и контроллеры горячей замены

• Последовательные резисторы, где позволяет рассеяние энергии

• Этапы отключения MOSFET с отпуском и управлением

Стабильное ограничение тока часто определяет, остается ли система защиты надежной после повторного применения нагрузки или постепенно выходит из строя с течением времени.

Компоненты кондиционирования ESD и EMI

Эти компоненты защищают от быстрых электростатических разрядов и высокочастотных помех, которые могут нарушить или повредить интерфейсы. Эффективная защита ESD зависит не только от выбора компонентов, но и от тщательной стратегии компоновки.

Общие методы повышенной устойчивости к ESD и EMI включают:

• Диоды ESD с низкой ёмкостью на интерфейсах

• Плотные петли возврата тока

• Правильное планирование шасси и заземления

•Маршрутизация с контролируемым импедансом

• Фильтрация RC или LC, где пропускная способность позволяет

• Компоновка контактов разъемов, которая направляет пути разряда

В целом, защиту цепей лучше всего рассматривать как согласованную систему для управления аномальной электрической энергией. Надежные конструкции редко зависят от одного компонента защиты. Вместо этого они объединяют стабилизацию напряжения, ограничение тока, поглощение энергии, тепловое управление и планирование макета, чтобы поддерживать систему в пределах безопасных рабочих границ. Когда пределы превышаются, цель становится управляемым, диагностируемым поведением отказа, а не непредсказуемым повреждением.

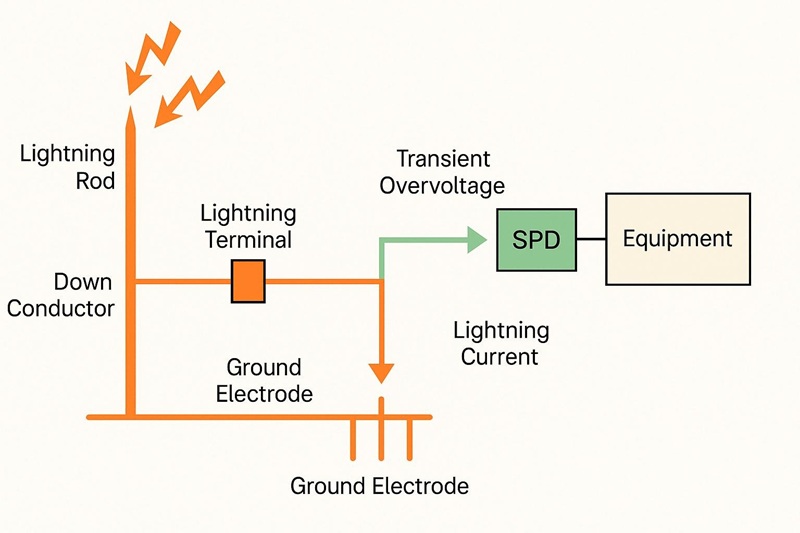

Аппаратура защиты от молний

Удары молний и переходные процессы, вызванные кабелями, содержат высокую энергию и крайне быстрые фронты, поэтому практической целью является направление переходного тока к шасси или земле, сохраняя при этом стабильную работу нормальной системы. Во многих реальных сбоях основной проблемой является не номинал переходного процесса, указанный в техническом паспорте, а рост напряжения, создаваемый паразитной индуктивностью в возвратном пути. Защитные конструкции, которые намеренно контролируют контур разрядного тока, обычно ведут себя более предсказуемо, чем схемы, просто добавляющие зажим без учета окружающей геометрии.

Характеристики переходных процессов и требования к защите

Переходные процессы обычно входят в оборудование через два основных механизма:

• Прямое воздействие, например удар или наведенный ток на кабеле

• Полевая связь, когда общее возбуждение поднимает локальный опорный потенциал

Оба механизма регулярно появляются в реальных рабочих условиях, поэтому оценка только одного пути может создать неполную стратегию защиты.

Фактические формы переходных процессов значительно варьируются, но стандартные тестовые импульсы обычно используются для согласованной оценки различных подходов к защите.

Распространенные стандартные импульсы включают:

• 8/20 µs форма тока

• 1.2/50 µs форма напряжения

• 10/350 µs форма тока для более жестких условий воздействия молнии

С точки зрения инженерии:

• Пиковый ток и ди/дт в основном влияют на превышение напряжения, связанное с расположением.

• Общая энергия в основном влияет на нагрев, эрозию материала и отклонение надежности в долгосрочной перспективе.

Полезный способ оценки производительности защиты — это исследование того, сколько напряжения остается на защищаемой схемотехнике после реакции защитных стадий. Когда измерения на выводах ИС соответствуют ожиданиям, это обычно указывает на правильное функционирование как координации компонентов, так и физической схемотехники.

Контрольные точки остаточного напряжения включают:

• Остаточное напряжение на выводах ИС, включая превышение, вызванное индуктивностью выводов и петли

• Остаточный ток через чувствительные интерфейсы, включая пути latch-up

• Поведение восстановления после события, без зажатых коротких замыканий, ложных сбросов или частично рабочих состояний

Форма напряжения, измеренная на разъеме, может казаться приемлемой, в то время как на выводах ИС происходит гораздо большее напряжение. Дополнительное расстояние маршрута и индуктивность возвратного пути между разъемом и устройством могут значительно увеличить превышение и поведение сброса.

Перемещение точки измерения ближе к ИС часто выявляет проблемы, которые не видны на месте входа кабеля.

Газоразрядные трубки для первичной защиты

Первичные стадии защиты обычно отдают приоритет компонентам, способным проводит токи переходного процесса уровня килоампер к земле, оставаясь при этом высокоэлектрически резистивными в процессе нормальной работы. Эти устройства обычно обеспечивают более слабое зажатие напряжения, чем вторичные стадии, поэтому они наиболее эффективны в качестве первого слоя в координированной структуре защиты.

Основные стадии защиты в первую очередь предназначены для контроля тока и поддержания стабильного поведения восстановления после события.

Цели первичных стадий включают:

• Обеспечение пути разряда с низким импедансом к шасси или земле во время переходных процессов

• Предотвращение протекания переходного тока через внутренние опорные структуры печатной платы, когда это возможно

• Оставаться электрически незаметными во время нормальной работы, включая утечку, емкость и поведение изоляции, подходящее для интерфейса

Керамические газоразрядные трубки остаются почти в состоянии открытой цепи, пока не достигнуто их напряжение внезапного разряда. Как только происходит зажигание, устройство образует дугу и может отклонять очень большие переходные токи, удерживая относительно низкое напряжение проводимости.

Их малая емкость и высокая изоляционная сопротивляемость делают их подходящими для многих силовых и сигнальных интерфейсов, где пределы целостности сигнала ограничены.

Ряд практических характеристик больше влияет на реальную производительность, чем заглавный номинал переходного процесса.

Ключевые характеристики GDT включают:

• Напряжение пробоя не является мгновенным, поэтому очень быстрые переходные процессы могут создавать временное превышение напряжения до того, как проводимость полностью разовьется

• Как только начинается проводимость, напряжение дуги становится низким, что делает импеданс заземляющего пути доминирующим фактором

• Производительность сильно зависит от качества соединения шасси и земли, поскольку длинные заземляющие провода увеличивают рост напряжения из-за индуктивности и эффектов ди/дт

Короткие, широкие, низкоиндуктивные соединения шасси часто улучшают поведение переходных процессов более эффективно, чем изменение типов компонентов. Небольшие изменения в заземляющем пути могут значительно изменить эффективный уровень зажатия, потому что сам контур переходного процесса сильно влияет на рост напряжения.

Стеклянные газоразрядные трубки обычно оптимизируются для крайне низкой емкости и хорошей двусторонней симметрии. Обычно они предлагают высокое DC-изолированное сопротивление и значительную способность к току переходного процесса с низким остаточным напряжением после срабатывания.

Эти характеристики делают их полезными на интерфейсах, где дополнительная емкость не может быть допустима.

Обычное ограничение — это более широкое разброс в напряжении пробоя и поведении зажигания в различных условиях производства и окружающей среды. Поскольку поведение зажигания может меняться, стеклянные GDT часто комбинируются с вторичными зажимами, чтобы удерживать защищенное напряжение в более узком диапазоне.

Распространенная пара:

• Стеклянный GDT в сочетании с диодом TVS рядом с защищенной точкой

Успешный выбор GDT обычно зависит больше от рабочего поведения и координации системы, чем от номинала импульсного тока.

Важные параметры выбора включают:

• Напряжение пробоя или разрядки относительно максимального непрерывного рабочего напряжения

• Емкость относительно требований к целостности сигнала

• Возможность импульсного тока, соответствующая ожидаемому воздействию импульса

• Допустимость токов следования и чистое поведение гашения дуги в системах переменного тока

• Координация с защитой на входе, такой как предохранители, автоматические выключатели или ограниченные источники тока

Надежная работа в полевых условиях обычно улучшается, когда запас по максимальному непрерывному рабочему напряжению и поведение гашения рассматриваются как основные ограничения, а не только максимальные токовые рейтинги.

Полупроводниковые разрядные трубки

Устройства на основе тиристоров, обычно продаваемые как компоненты типа SIDACtor, срабатывают через пробой перехода, а затем блокируются в состоянии низковольтного проводимости. Эти устройства реагируют в течение наносекунд и обычно обеспечивают более предсказуемое поведение срабатывания, чем многие газовые разрядные трубки.

Эта предсказуемость становится особенно ценной в системах с узкой допускаемой разностью напряжения или строгими требованиями к последовательности производства.

После срабатывания устройство защиты не должно оставаться поддерживаемым током следования источника. В результате окружающая схема должна предоставить надежный метод для очистки тока.

Обычные методы очистки тока включают:

• Защита предохранителем

• Устройства PTC в некоторых приложениях

• Встроенное ограничение тока источника

Несколько проверок координации помогают предотвратить постоянное проводимость устройства после события импульса.

Важные проверки включают:

• Держите ток следования ниже тока удержания устройства после окончания импульса

• Добавьте предсказуемые элементы очистки, когда низкоимпедансные питания могут обеспечить высокий ток

• Проверьте работу при крайних температурах, поскольку ток удержания и импеданс источника варьируются с температурой

Проверка этих характеристик прямо на собранном оборудовании обычно предотвращает ситуации, когда защита срабатывает успешно один раз, но остается заблокированной впоследствии.

Устройства вторичнойClamp защитой

Стадии вторичной защиты обычно располагаются близко к чувствительной схеме, чтобы зажимать оставшееся напряжение импульса и уменьшать быстрые переходные фронты, прежде чем они достигнут выводов ИС.

Во многих системах проблемы сброса сохраняются не потому, что компоненты защиты отсутствуют, а потому, что расположение вторичного зажима и возвратная индуктивность плохо оптимизированы.

Типичные элементы вторичной защиты включают:

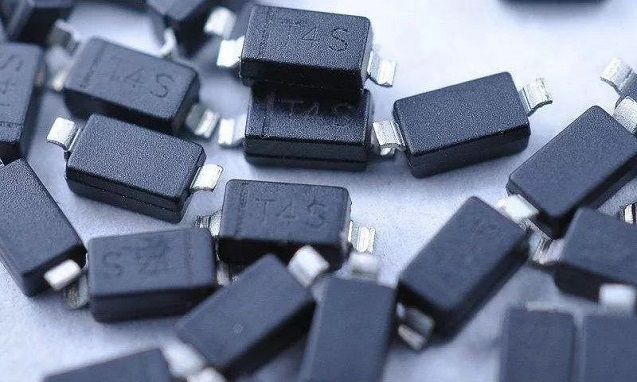

• Диоды TVS для быстрой реакции и жесткой зажимки

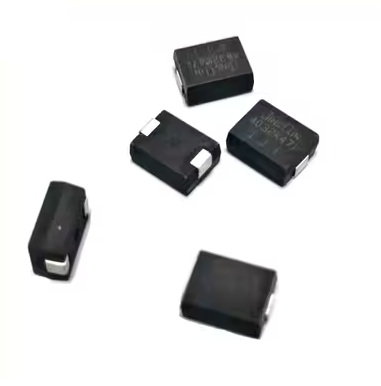

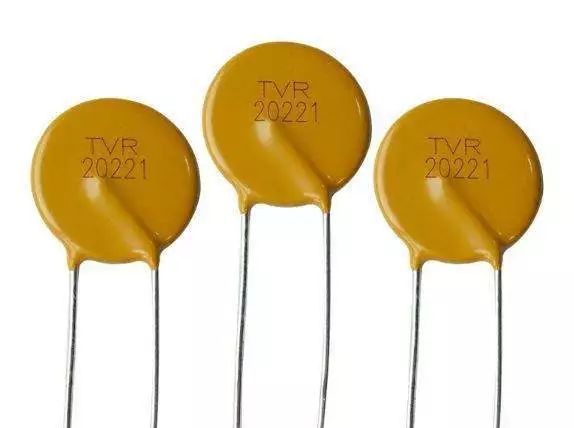

• MOV для более высокого поглощения энергии на некоторых силовых интерфейсах с учетом старения и утечек

• Элементы RC и LC для формирования импульсных форм и уменьшения di/dt в зажиме

Стадии защиты, расположенные рядом с разъемом и рядом с ИС, служат разным целям.

• Первичная защита рядом с разъемом помогает удерживать импульсный ток вне структуры печатной платы

• Вторичная защита рядом с нагрузкой уменьшает напряженное воздействие на выводы устройства

Использование обоих подходов вместе обычно обеспечивает более согласованную работу в различных условиях проводки и тестовых средах.

Координированные стадии защиты

Надежная защита от молний обычно следует поэтапному подходу:

• Первичные разрядники для отвода энергии к шасси или земле

• Намеренный импеданс между стадиями

• Вторичный зажим, расположенный рядом с защищенной схемой

Элемент импеданса заставляет часть напряжения импульса снижаться до того, как оно достигнет вторичного зажима, уменьшая пиковое напряжение и улучшая распределение энергии между стадиями защиты.

Обычные элементы импеданса включают:

• Последовательное сопротивление

• Бусинки из феррита

• Управляемая индуктивность

Во многих случаях добавление умеренного намеренного импеданса улучшает защиту более эффективно, чем простое выбор более крупного компонента зажима. Импеданс формирует волну импульсного тока и уменьшает пиковое напряжение на последующих устройствах.

Даже небольшие резисторы или ферритовые элементы могут значительно улучшить поведение защиты, когда пути тока и индуктивные эффекты правильно учитываются.

Поэтапные системы защиты могут все еще терпеть неудачу, когда распределение энергии не происходит так, как ожидалось.

Распространенные проблемы координации включают:

• Первичные устройства срабатывают позже, чем ожидалось

• Элементы серии выходят на saturation

• Влияние индуктивности возврата вторичного зажима на эффективное зажимное напряжение

Раннее обнаружение этих проблем обычно снижает усилия по повторному проектированию на поздних стадиях и время устранения неисправностей.

Учет заземления и компоновки

Геометрия заземления непосредственно влияет на остаточное напряжение, поскольку структура заземления является частью пути токов перенапряжения. Даже если схема кажется правильной, механическая компоновка и реализация на печатной плате сильно влияют на реальную эффективность защиты.

Следующие практики компоновки многократно коррелируют с более надежным поведением защиты:

• Держите основной путь заземления к шасси или земле коротким, широким и прямым

• Избегайте тонких проводников и длинных цепей переходов в путях высоких токов перенапряжения

• Минимизируйте площадь петли перенапряжения, чтобы уменьшить индуктивное повышение напряжения

• По возможности разделяйте грязные пути возврата перенапряжения от чувствительных опорных сигналов

• Размещайте вторичные зажимы так, чтобы их возвратные пути также оставались малой индуктивностью

Без должного контроля компоновки паразитная индуктивность может доминировать над поведением зажима больше, чем спецификации компонентов сами по себе.

Дизайн защиты может казаться правильным на уровне схемы, но все равно может потерпеть неудачу из-за небольших увеличений длины проводников или индуктивности обратного пути. Измерение производительности защиты непосредственно на контактах ИС обычно сразу же подчеркивает важность дисциплинированного заземления и размещения, поскольку эти детали сильно определяют, выживет ли система при перенапряжении без нарушения работы.

Компоненты защиты от перенапряжения

Защита от перенапряжений в реальном оборудовании обычно работает как скоординированная двухступенчатая система зажима, особенно когда цель заключается в подавлении кратковременных импульсов без излишнего напряжения на контактах ИС. На практике цель редко состоит в том, чтобы полностью остановить перенапряжение. Реальная цель — направить ток перенапряжения через контролируемый путь, удерживать защищенный узел в пределах абсолютных максимальных значений и способствовать чистому, диагностируемому поведению сбоев вместо случайных неисправностей, которые позже проявляются как трудные вопросы сервиса.

Во время стендового тестирования проект защиты может казаться простым, пока индуктивность проводки и поведение заземления не преобразуют чистую схему в нестабильные измерения. По этой причине опытные команды обычно рассматривают защиту как полную систему, которая сочетает в себе обработку крупной энергии, быструю локальную зажимную защиту рядом с чувствительными устройствами и валидацию с использованием реалистичных кабелей, разъемов и возвратных путей.

MOV Варисторы (Металлооксидные варисторы)

MOV ведет себя как сильно зависимый от напряжения резистор. При нормальном рабочем напряжении он поддерживает высокое сопротивление. Когда напряжение поднимается, устройство переходит в область низкого сопротивления, которая зажимает узел.

В большинстве условий перенапряжения время отклика MOV достаточно быстро, чтобы обеспечить эффективную защиту, в то время как способность к обработке энергии остается одним из его самых больших преимуществ.

MOV часто устанавливают на линиях питания, узлах, подключенных к сети, и в других низкочастотных сетях, где энергия перенапряжения может быть большой и где дополнительная емкость в сотни или тысячи пикофарад допустима. На длинных кабельных соединениях MOV часто поглощают большую часть начальной энергии перенапряжения, прежде чем активируются downstream защитные детали.

Практический способ рассматривать MOV — это как поглотитель крупной энергии, а не как прецизионный ограничитель напряжения. Его роль обычно заключается в том, чтобы преобразовать большое перенапряжение в меньший событие, которое вторичная защита может управлять ближе к уровнюTolerance кремния.

Одним из общих ограничений MOV является емкость, которая часто варьируется от сотен до тысяч пикофарад. На высокоскоростных или высокоимпедансных линиях эта емкость может нагружать сигнальный путь, замедлять фронты и увеличивать утечку переменного тока.

На готовом оборудовании эти эффекты часто проявляются как:

• Уменьшенная маржа диаграммы глаза

• Повышенная чувствительность к джиттеру

• Небольшая потеря амплитуды

• Неожиданное нагрузка на аналоговые входы

Из-за этих эффектов MOV обычно избегают на высокоскоростных интерфейсах, если анализ целостности сигнала и практическая проверка на стенде не подтверждают, что добавленная емкость остается приемлемой.

MOV постепенно ухудшаются при повторном воздействии перенапряжения. Текущий утечка часто увеличивается со временем, в то время как поведение зажима медленно меняется.

В полевых условиях это ухудшение может проявляться как:

• Увеличение тока в ожидании

• Интермиттирующее нагревание

• Неисправности, которые коррелируют с грозами или повторяющимися индуктивными переключательными событиями

Надежные конструкции обычно планируют для постепенного старения MOV и делают поведение в конце срока службы предсказуемым и диагностируемым.

Общие подходы к смягчению старения включают:

• Понижение напряжения и энергии с реалистичным запасом безопасности

• Термальное пространство и охлаждающая встроенная защита для уменьшения горячих точек и углеродного отслеживания

• Определенное поведение отказа с использованием предохранителей или термозащиты, чтобы неисправные MOV не оставались в условиях короткого замыкания

Обработка MOV как потребляемого элемента перенапряжения часто приводит к более предсказуемому долгосрочному поведению системы.

Чиповые варисторы

Чиповые варисторы используют технологию MOV в компактных корпусах и обычно применяются в тех местах, где пространство на печатной плате ограничено, и ожидаемый уровень угрозы в основном связан с ЭДС или небольшими переходными событиями.

Типичные применения включают:

• Входы питания небольших подсистем

• Управляющие линии

• Универсальные входы/выходы, подверженные воздействию разъемов или низкой энергии переключающего шума

Эти устройства хорошо работают против ЭДС событий человеческого тела, разрядов коротких кабелей и меньших индуктивных помех в закрытых системах. Местное зажимание непосредственно на разъеме также улучшает защиту от близлежащей переходной активности.

Основное ограничение чиповых варисторов — это способность обрабатывать энергию. По сравнению с крупными дисковыми MOV, чиповые варисторы поглощают значительно меньше энергии перенапряжения, и деградация может происходить быстро в более жестких условиях.

Использование только чипового варистора на внешних интерфейсах может привести к преждевременному старению или внезапному выходу из строя, особенно в установках с участием:

• Длинных внешних кабелей

• На открытом воздухе

• Частым индуктивным переключением

Во многих полевых случаях системы проходят лабораторные испытания на ЭДС, но постепенно развивают увеличенный утечку тока после повторного воздействия подобного перенапряжения.

Таким образом, чиповые варисторы лучше всего работают как часть многоуровневой стратегии защиты, а не как единственный барьер защиты.

Диоды TVS (П подавители переходного напряжения)

Диоды TVS реагируют крайне быстро, часто эффективно в пределах субнаносекундных временных шкал во время событий ЭДС. По сравнению с MOV они обычно обеспечивают более низкое зажимное напряжение при аналогичных условиях.

Устройства TVS обычно служат вторичным уровнем защиты после первого уровня компонента, такого как GDT или MOV, который уже поглотил или перенаправил большую часть энергии перенапряжения.

При правильном выборе диод TVS может поддерживать напряжение рядом с контролируемым пределом, который близок к допустимым значениям чувствительных выводов ИС.

Выбор TVS становится более надежным, когда он основан на фактических электрических рабочих ограничениях и поведении макета, а не полагается только на спецификации пробивного напряжения.

Рабочее напряжение отсечки должно сохранять диод TVS неактивным в условиях нормальной работы, включая вариации допуска, поведение при запуске, звон и события горячей замены.

Игнорирование нормальных условий превышения может привести к ненужному нагреву TVS, увеличенному утечке тока и дрейфу долгосрочной надежности.

Динамическое сопротивление сильно влияет на зажимное напряжение во время условий высокого тока перенапряжения. Два устройства TVS с аналогичным пробивным напряжением могут вести себя очень по-разному при форме перенапряжения 8/20 мкС.

Индуктивность кабеля и колебания земли дополнительно влияют на фактическое поведение зажатия, особенно во время испытаний на высокой токе.

В практической проверке этот параметр часто определяет, остается ли остаточное напряжение безопасно ниже абсолютных максимальных пределов.

Оценки формы волны должны соответствовать фактической среде угрозы.

Важные соображения включают:

• Высокие рейтинги ЭДС не гарантируют автоматическую стойкость к перенапряжению

• TVS с рейтингом 8/20 мкС может реагировать иначе под стрессом 10/1000 мкС

Соответствие спецификации формы волны реальной среде установки снижает риск ложной уверенности, основанной только на значениях из спецификаций.

Хотя существуют устройства TVS с низкой емкостью, емкость все еще влияет на высокоскоростные и высокоимпедансные интерфейсы.

Для высокоскоростных линий передачи данных обычно выбираются и оцениваются устройства TVS с низкой емкостью с использованием:

• Измерений диаграммы глаза

• Анализа частотной характеристики

Параметрики разъема, через ответвления и геометрия трассировки могут значительно влиять на конечное поведение сигнала, даже когда схема выглядит корректной.

Координированная двухступенчатая интеграция

Структура двухступенчатой защиты работает эффективно, поскольку каждое устройство работает в области, где оно выполняет свою задачу лучше всего. Первый уровень поглощает или перенаправляет основную энергию, в то время как второй уровень плотно зажимает оставшееся превышение ближе к пределу допустимости кремния.

Во многих нестабильных системах основная проблема заключается не в самом защитном компоненте, а в соединительной линии между уровнями. Индуктивность трассы между разъемом и зажимом может значительно увеличить напряжение, видимое ИС, потому что индуктивный термин (L·di/dt) добавляется прямо к переходному напряжению.

Структура макета, которая обычно улучшает поведение формы волны, включает:

• Размещение быстрого зажима физически близко к защищенному игле ИС

• Использование короткого пути возврата с низкой индуктивностью

• Размещение устройства защиты от перенапряжений с высоким уровнем энергии рядом с внешней входной точкой

Следование этому физическому расположению обычно приводит к более низкому остаточному напряжению и более предсказуемому поведению перегрузки.

Надежная защита от перенапряжений обычно зависит больше от контроля течения тока перегрузки и формирования пути тока, чем от выбора самого сильного отдельного компонента.

MOV и чип-вративсты обеспечивают эффективное подавление заряда, но вводят компромиссы, связанные с ёмкостью и долгосрочным старением. Диоды ТВС обеспечивают быстрое подавление низковольтного напряжения, но их реальная производительность сильно зависит от правильного снижения и практик компоновки с низкой индуктивностью.

Рассмотрение защиты как целой системы, которая включает моделирование угроз, этапное управление энергией, паразитные соединения, стратегию заземления и реалистичное испытание на проверку, как правило, приводит к проектам, которые ведут себя предсказуемо как во время квалификационного тестирования, так и в долгосрочной эксплуатации в поле.

Устройства защиты от перегрузок

Защита от перегрузок снижает риск повреждения, связанного с температурой, в проводах печатных плат, контактах разъемов, жгутовых проводках и электрических цепях батарей, прерывая ток потока или принудительно переводя работу в более безопасную область до того, как температура достигнет разрушительных уровней. В практической инженерной работе цель обычно выходит за рамки простого остановки короткого замыкания. Более широкая задача заключается в управлении энергией неисправности по мере её накопления со временем.

Многие дорогостоящие поломки на поле не вызваны драматическими короткими замыканиями, а повторяющимися пограничными перегрузками, которые медленно обесцвечивают разъемы, смягчают пластики или истощают паяные соединения. Более прочная стратегия защиты рассматривает перегрузку в первую очередь как тепловую проблему, вызванную электрически, при этом предполагая наихудшие эксплуатационные условия, такие как теплые корпуса, ограниченный воздушный поток и плотно упакованные компоненты.

Условия перегрузки обычно проявляются в нескольких распознаваемых формах, и каждая по-разному нагружает защитные компоненты. Понимание этих паттернов помогает объяснить, почему защита, которая кажется приемлемой на бумаге, все еще может привести к долговременному старению оборудования. Жесткое короткое замыкание может генерировать непрерывное I²R нагревание в медных проводниках, соединениях и контактах разъемов. Во многих случаях самым слабым элементом становится первая точка отказа. Малые разъемы и контактные штыри часто достигают повреждающих температур раньше, чем большие медные структуры печатных плат проявляют очевидные признаки неисправности. Поэтому платины могут выглядеть электрически работоспособными, в то время как более мелкие контакты, такие как штыри USB или разъемы плат к платам, постепенно окисляются, размягчаются или переходят в прерывающееся состояние.

Двигатели, обогреватели и сильно нагруженные регуляторы могут потреблять немного чрезмерный ток в течение продолжительных периодов, особенно в условиях пограничной работы. Эти перегрузки редко приводят к драматическим поломкам. Вместо этого они медленно снижают надежность и оставляют после себя трудно интерпретируемые доказательства. Координация защиты вокруг допустимого повышения температуры, а не только пикового тока, обычно определяет, остается ли проект стабильным в течение длительных эксплуатационных периодов.

Ёмкостные нагрузки, события горячего подключения кабеля и переходы зарядки батареи могут генерировать кратковременные токовые импульсы, которые являются нормальным рабочим поведением, а не неисправностями. Если защита реагирует слишком агрессивно, результатом становятся ложные срабатывания, неожиданные сбросы и избегаемые возвраты продукта. Хорошо отработанные проекты различают нормальный ток перегрузки от истинной энергии неисправности, формируя ток пуска и координируя время реакции на нескольких этапах защиты.

Одним из обычно используемых сбрасываемых устройств защиты является PPTC (полимерный компонент с положительным температурным коэффициентом). Внутри устройство содержит полимерную матрицу, насыщенную проводящими частицами. Во время нормальной работы сопротивление остается низким. Когда ток генерирует достаточное I²R нагревание, полимер расширяется, проводящие пути разделяются, сопротивление резко возрастает, и ток падает к более низкой удерживающей зоне. После устранения неисправности и охлаждения устройства сопротивление возвращается близко к своему первоначальному значению. Это автоматическое восстановление делает PPTC привлекательными во многих потребительских продуктах, поскольку замена после временных перегрузок обычно не требуется.

На PPTC не следует смотреть как на точный ограничитель тока. Он ведет себя скорее как температурно чувствительный резистор с высоконелинейными характеристиками. Поведение срабатывания может заметно различаться между иначе идентичными платами из-за различий, таких как площадь меди под устройством, близлежащие компоненты, производящие тепло, и условия воздушного потока и тепла в корпусе. Рассмотрение PPTC как термического, так и электрического компонента обычно предотвращает непоследовательное поведение срабатывания в реальной эксплуатации.

Спецификации таблицы данных PPTC становятся значимыми только при интерпретации вместе. Сосредоточение на одном значении часто приводит к проектам, которые ведут себя хорошо при комнатной температуре, но становятся нестабильными в закрытых продуктах. I_HOLD представляет собой ток, который устройство может непрерывно проводить без срабатывания при заданной окружающей температуре, обычно 25°C. I_TRIP представляет собой ток, необходимый для перевода устройства в сработанное состояние при тех же условиях. Оба значения значительно уменьшаются по мере повышения окружающей температуры. Устройство, которое ведет себя нормально на открытом столе, может стать чрезмерно чувствительным внутри теплого запечатанного корпуса.

Время срабатывания зависит от величины неисправности, окружающей температуры и теплоотведения печатной платы. Умеренные перегрузки могут потребовать секунд или даже минут, прежде чем произойдет срабатывание. Хотя это может достаточно защитить большие трассы печатной платы, это все равно может позволить вредному нагреву в разъемах, контактах кабелей или элементах аккумулятора произойти до того, как произойдет снижение тока. Во многих практических сбоях защита в конечном итоге срабатывает, но только после того, как локализованный тепловой ущерб уже накопился.

Сработавший PPTC не ведет себя как полностью открытый переключатель. Остаточный ток обычно продолжает течь через устройство. Этот оставшийся ток может поддерживать цепи в состоянии пониженного напряжения, поддерживать нежелательное нагревание и создавать нестабильное поведение системы. Приложения, требующие полной электрической изоляции, обычно требуют других методов защиты, таких как одноразовые предохранители, eFuses, контроллеры горячей подмены или коммутаторы нагрузки с резким отключением.

Тепловые условия на уровне платы часто доминируют над поведением PPTC больше, чем сама схема. Большие медные заливки, толстые плоскости и тепловые vias удаляют тепло от PPTC и замедляют вход в сработанное состояние. Хотя это может показаться, что это обеспечивает дополнительный запас тока, это также может позволить повреждающему току сохраняться дольше, чем предполагалось. Дизайны, требующие более быстрого отклика, часто снижают медь, непосредственно связанную с контактами PPTC, или применяют контролируемые тепловые структуры.

Размещение PPTC рядом с inductors, зарядными устройствами, линейными регуляторами или другими теплыми компонентами повышает местную окружающую температуру и эффективно снижает I_HOLD. В компактных системах перемещение PPTC даже на короткое расстояние от источников тепла может устранить сложные проблемы с непостоянным сбросом.

PPTC работают лучше, когда не ожидается, что они решат каждую потребность в защите самостоятельно. Использование их в качестве одного из слоев в более широкой структуре защиты обычно приводит к более стабильному поведению в полевых условиях. PPTC часто эффективно используются для USB-портов, выходов аксессуаров и общих потребительских интерфейсов. Эти приложения выигрывают от автоматического восстановления после временных повреждений. Однако полагаться только на PPTC для входов батареи, высокоэнергетических батарей и путей безопасности, обусловленных соблюдением норм, может оставить важные пробелы в защите. Задержки срабатывания и остаточный ток все еще могут позволить значительной энергии неисправности возникать во время этих событий.

Обычная стратегия защиты комбинирует eFuses или контроллеры горячей подмены для быстрого отключения и контролируемого пуска вместе с PPTC в качестве вторичной сбрасываемой защиты от повторяющихся повреждений или неисправностей кабеля. Эта структурированная схема обычно снижает ложные срабатывания, одновременно поддерживая чистое отключение во время серьезных неисправностей.

Выбор PPTC обычно становится более надежным при основе на наихудших условиях эксплуатации и компонентах, наиболее уязвимых к местному нагреву. I_HOLD должен оставаться выше максимального непрерывного рабочего тока при самой высокой ожидаемой внутренней окружающей температуре, а не только при комнатной температуре. Многие команды подтверждают это, работая с полностью собранными продуктами при повышенной температуре до достижения термостатических условий. Цель состоит в том, чтобы избежать работы вблизи нестабильных почти срабатывающих условий, которые могут приводить к непостоянным сбросам.

Защита должна приоритизировать наиболее уязвимый компонент, которым часто являются контакты разъема, кабели, маленькие резисторы для измерения или маленькие проводники. Правильный профиль срабатывания определяется сравнением времени срабатывания с термическими ограничениями, а не простым сопоставлением электрических токовых характеристик. Испытания только с идеальными короткими замыканиями редко представляют собой реальные сбои. Более реалистичные сценарии неисправностей включают частичные короткие замыкания, поврежденные кабели, загрязнение влагой и непостоянные контактные неисправности. Испытания в этих условиях помогают определить, предоставляет ли PPTC значимую защиту или просто добавляет изменчивость, которая усложняет решение проблем.

Когда приложения требуют быстрого, повторяемого отклика, точного ограничения тока или полного электрического отключения, PPTC обычно работают лучше в качестве вторичной защиты, а не в качестве основного элемента защиты. Одноразовые предохранители обеспечивают предсказуемые характеристики открытия и полную изоляцию после сбоя. Это поведение делает их подходящими для высокоэнергетических цепей и избегает частично питательных состояний неисправности, которые усложняют решение проблем.

eFuses и контроллеры горячей замены поддерживают контролируемый пусковой ток, программируемое ограничение тока, быструю реакцию на сбои и функции телеметрии и мониторинга во многих случаях. Для систем питания USB-C, более мощных батарей и чувствительных линий эти устройства часто снижают как электрические риски, так и сложные проблемы долгосрочной поддержки.

Переключатели нагрузки обеспечивают чистое отключение шины в условиях контролируемого сбоя и могут предложить предсказуемое поведение восстановления при сочетании с логикой обнаружения неисправностей.

Сбросная защита работает наиболее эффективно, когда она интегрирована в согласованную стратегию энергопередачи, а не рассматривается как прямая замена обычным предохранителям. PPTC могут снизить требования к обслуживанию и терпеть повторные низкоуровневые повреждения, но их поведение становится более предсказуемым, когда конструкции используют реалистичные тепловые предположения и учитывают изменчивость срабатывания и остаточный ток. Надежные долгосрочные продукты обычно используют многоуровневые стратегии защиты, которые формируют пусковой ток, быстро снижают энергию сбоя, когда это необходимо, и используют PPTC, где автоматическое восстановление обеспечивает наибольшую выгоду для общих условий низких и умеренных сбоев.

Защитные детали от статического электричества

Напряжение ESD на высокоскоростных портах, как правило, приходит с исключительно резкими краями (часто с поднаносекундным временем нарастания) и очень большими пиковыми токами, которые исчезают в течение нескольких десятков наносекунд. Краткость действия может казаться обманчиво «управляемой» на бумаге, однако электрическое насилие проявляется сразу же в паразитных проводниках, индуктивности упаковки и непреднамеренных возвратных путях. Ожидается, что защитная сеть будет быстро проводить во время удара, оставаясь практически незаметной для канала во время нормального трафика, что является неприятным балансом, когда временные зазоры уже сокращены.

На практике платы часто выходят из строя не из-за того, что защита была упущена, а потому что первые несколько наносекунд направляют ток по пути, который дизайнер никогда не хотел. Этот сценарий особенно досаден, так как схема может выглядеть корректно, в то время как физическая петля тока рассказывает совершенно другую историю. С точки зрения проектирования работа обычно сводится к трем взаимосвязанным вопросам: где будет протекать импульсный ток, как быстро предпочитаемый путь становится доминирующим и сколько качества сигнала теряется во время этого процесса.

Цели проектирования, как правило, отслеживаются для ESD на быстрых каналах:

Контроль пути тока, время включения шунтирующего пути, остаточное напряжение на выводах ИС, добавленная емкость/индуктивность, видимые каналом, и дрейф целостности сигнала после события (глаз/джиттер/потеря возврата).

Диоды ESD и массивы TVS

На высокоскоростных I/O обычные выборы — это диоды с низкой емкостью и многоколлинеарные массивы TVS. Они ограничивают линию в сторону шины и/или земли, так что импульсный ток видит преднамеренный путь с низким импедансом, а не блуждает через внутренние структуры ИС. Когда выбор сделан внимательно, ограничение становится «очевидным» путем для импульсного тока, что снижает вероятность кратковременного, но разрушительного перенапряжения на контакте.

Емкость — это параметр, который чаще всего проявляется первым в реальных каналах: даже небольшие увеличения могут сужать открытие глаза, ухудшать потерю возврата и сокращать временной запас на быстрых последовательных каналах. Динамическое сопротивление также заслуживает равного внимания, потому что оно формирует остаточное напряжение во время импульса, что собственно и испытывает защищенное устройство. Рассмотрение как емкости, так и динамического сопротивления в качестве основных спецификаций, как правило, приводит к меньшему количеству сюрпризов, чем полагание на статические показатели пробоя.

Спецификации, которые сильно влияют на защиту ИС во время события перенапряжения:

• Емкость при реальном рабочем смещении

• Динамическое сопротивление

• Напряжение ограничения на разных уровнях тока

• Утечка по диапазону рабочего напряжения

• Индуктивность упаковки и выводов

Таблица пробоя или утечки постоянного тока может выглядеть обнадеживающе, однако событие ESD ведет себя скорее как проблема транзитного тока, чем как проблема постоянного напряжения. Испытания IEC 61000‑4‑2 (контактный и воздушный разряд) предоставляют стандартизированную форму нагрузки, а характеристика TLP добавляет более количественный взгляд на поведение триггера/ограничителя при наносекундных импульсах. Когда устройство включает как оценки IEC, так и кривые TLP, выбор становится менее похожим на угадывание и больше на инженерное суждение, что является приветственным изменением, когда график сжат и время анализа отказов ограничено.

Общие факторы выбора, используемые в производственных проектах:

• Опубликованный уровень защиты IEC 61000-4-2

• Низкая емкость при рабочем смещении

• Кривые TLP, показывающие стабильное ограничение на ожидаемом пиковом токе

• Приемлемая утечка по диапазону рабочих температур

• Подходящая упаковка для схемы печатной платы с низкой индуктивностью

Размещение часто является решающим фактором в том, насколько быстро зажим действует в реальной конструкции. Массив или диод должны находиться так, чтобы Surge ток возвращался к опорной плоскости через минимально возможную площадь петли, уменьшая индуктивность в пути разряда. Известный урок из лабораторных неудач заключается в том, что перемещение массива ESD всего на несколько сантиметров от разъема может превратить иначе способный зажим в медленный, потому что индуктивность трассы кратковременно поднимает защищённый узел, прежде чем устройство сможет его опустить.

Практики компоновки, которые обычно уменьшают задержку зажима:

• Короткие трассы на печатной плате

• Широкие медные пути для протекания тока

• Прямое соединение через отверстия с жесткой опорной плоскостью

• Небольшая площадь петли

• Чистые пути возврата от чувствительных схем

Последовательные индуктивности

Последовательная индуктивность сопротивляется быстрому изменению тока (di/dt). В контексте импульса ESD небольшое последовательное значение может смягчить рост тока в зажиме и замедлить фронт, достигающий защищенного ИС. Это обычно уменьшает мгновенное рассеивание в шунтирующем устройстве и снижает пик напряжения на чувствительных выводах, предотвращая резкое увеличение тока.

Недостаток заключается в добавленной последовательной импедансе, которая может проявляться как дискретности, добавленная временная задержка или резонансы с паразитными емкостями. На высокоскоростных соединениях даже «маленькая» индуктивность может стать видимой для канала, и неудивительно, что можно почувствовать напряжение между более чистыми формами ESD и немного более некрасивой диаграммой глаза. Выбор, как правило, проходит более гладко, когда отправной точкой является бюджет целостности сигнала (потеря возврата, маска глаза, джиттер), за которым следует выбор минимальной индуктивности, которая все еще дает измеримое снижение скорости изменения тока.

Точки оценки, которые обычно проверяются перед выбором индуктора:

• Потеря вставки через полосу пропускания интерфейса

• Дискретность импеданса относительно линейного импеданса (Z0)

• Временной ringing с емкостью зажима

• Влияние на диаграмму глаза и джиттер

• Корреляция с измеренным пиковым током и напряжением ESD

Временные токи могут толкать некоторые индуктора к насыщению, и как только они насыщаются, часть может больше не обеспечивать предполагаемую импеданс в тот самый момент, когда она была добавлена для помощи. Проверка поведения насыщения в условиях импульсов (или выбор частей с достаточным запасом) позволяет избежать неприятной ситуации, когда сеть защиты выглядит согласованной в моделировании, но изменяет характер на стенде.

Последовательная индуктивность лучше всего рассматривать как элемент формирования тока, а не как замену зажиму. Когда оба используются вместе, цель состоит в кооперативном поведении: индуктивность смягчает импульс, чтобы зажим срабатывал контролируемым образом, а не пропускал первые несколько наносекунд по умолчанию, позволяя защищенному ИС поглощать их.

Ферритовые бусины

Ферритовые бусины ведут себя скорее как частотно-зависимый нагруженный импеданс, чем как идеальные индуктора. На более высоких частотах они представляют собой значительные потери, которые могут ослаблять радиочастотный шум и затухание ringing. Это затухание может косвенно улучшить надежность ESD, потому что недостаточно затухшие резонансы могут генерировать более высокие пиковые напряжения на ИС, чем предполагалось в простом «одиночном пике».

Одно значение импеданса на одной частоте редко рассказывает полную историю; кривая импеданса против частоты является значимым входом. Сопоставление этой кривой с проблемным частотным диапазоном интерфейса (часто связанным с длиной трассы, паразитами упаковки и поведением разъема) обычно приводит к более предсказуемым результатам. Рейтинг постоянного тока и напряжение постоянного тока также имеют значение: чрезмерное DCR создает падение напряжения и нагрев в нормальных условиях работы, в то время как недостаточная способность тока может изменить поведение бусин под воздействием импульсов.

Параметры, которые обычно проверяются при выборе ферритовой бусины:

• Кривая импеданса (R и X против частоты)

• Целевой диапазон частот затухания

• Сопротивление постоянному току

• Рейтинг постоянного тока

• Температурная зависимость

• Производительность в условиях импульсов и переходных процессов

Размещение может либо уменьшить, либо усугубить связку. Плохо размещенная бусина может увеличить площадь петли, увеличить связывание с соседними трассами или эффективнее излучать, заставляя структуру вести себя ближе к непреднамеренной антенне, чем к затухшему сегменту. Держать бусину близко к источнику шума или точке входа, поддерживать узкий путь возврата и избегать длинных штырев обычно снижает вероятность создания новых резонансов при попытке подавить старые.

Практики размещения, которые обычно уменьшают нежелательное излучение и связывание:

• Ферритовая бусина, размещенная близко к источнику шума или точке входа

• Компактная компоновка токовой петли

• Короткие соединения на печатной плате с жесткой непрерывностью опорной плоскости

• Отсутствие длинных штырев на печатной плате

• Правильное расстояние от чувствительных параллельных трасс

bead из феррита, как правило, показывает лучшие результаты, когда воспринимается как демпфирующий элемент, настроенный на конкретную импедансную среду, а не как универсальный «фильтр». Наиболее надежные результаты часто достигаются при сочетании выбора бусинок с измерениями (VNA/TDR) или симуляцией окружающей сети, так как преимущества бусинки сильно зависят от того, к чему она подключена с обеих сторон. Этот дополнительный шаг может показаться трудоемким на первых порах, но он часто предотвращает появление поздних разочарований, связанных с поиском временных симптомов EMI и ESD, которые появляются только в некоторых конфигурациях кабелей или шкафа.

Заключение

Эффективная защита цепей зависит от тщательного управления напряжением, током, тепловым поведением и энергией неисправностей по всей системе. Поскольку электронные устройства становятся меньше, быстрее и более плотно интегрированными, проектирование защиты все чаще требует скоординированных многопрофильных подходов вместо полагания только на отдельные компоненты. Понимание того, как переходные процессы взаимодействуют с энергетическими сетями, интерфейсами и полупроводниковыми структурами, помогает улучшить надежность, уменьшить долговременное ухудшение и поддерживать стабильную работу в реальных электрических условиях.

Часто задаваемые вопросы [FAQ]

1. Почему современная защита цепей считается стратегией управления энергией на уровне системы, а не просто предотвращением повреждений?

Современная защита цепей разработана для того, чтобы контролировать, как энергия электрической неисправности протекает через систему, вместо того чтобы просто останавливать повреждения после их возникновения. Сети защиты теперь координируют ограничение напряжения, ограничение тока, тепловое управление и контролируемое поведение отключения, чтобы аномальные события оставались предсказуемыми и контролируемыми. В практических схемах ток неисправности направляется от чувствительных полупроводниковых устройств, в то время как напряжение, ток и температура поддерживаются в пределах безопасных рабочих значений. Этот подход улучшает надежность, упрощает диагностику и уменьшает распространение повреждений через общие силовые шины и интерфейсы.

2. Почему более низкие рабочие напряжения делают современную электронику более уязвимой к переходным импульсам?

Поскольку технологические узлы полупроводников продолжают уменьшаться, напряжения питания также снижаются для повышения эффективности и снижения потребления энергии. Однако это оставляет гораздо меньшую ширину между нормальным рабочим напряжением и абсолютными максимальными значениями ИС. Небольшие перепады, вызванные паразитной индуктивностью, шумом одновременного переключения или общими обратными путями, теперь могут легко превышать безопасные рабочие пределы, чем в старых системах. Даже кратковременные колебания напряжения, которые когда-то казались безвредными, могут нагружать тонкие оксиды затвора и деликатные структуры переходов в современных низковольтных устройствах.

3. Почему автомобильные и промышленные системы обычно требуют поэтапной защиты, вместо того чтобы полагаться на один защитный компонент?

Автомобильные и промышленные среды подвергают электронику очень разным продолжительностям неисправностей и уровням энергии, включая наносекундные импульсы ESD, микросекундные всплески и миллисекундные разряды нагрузки. Один защитный устройство редко работает хорошо на всех этих временных шкалах одновременно. Быстрые ограничители обрабатывают резкие переходные края, в то время как компоненты, обрабатывающие энергию, поглощают события с более длительной продолжительностью, а отключающие стадии ограничивают устойчивый поток тока. Координация нескольких этапов защиты позволяет каждому устройству работать в своем самом сильном диапазоне, вместо того чтобы заставлять один компонент поглощать каждый тип нагрузки в одиночку.

4. Почему печатные платы могут выходить из строя постепенно, даже когда нет видимого электрического повреждения?

Многие сбои происходят из-за накопительного перенапряжения, а не из-за немедленного катастрофического разрушения. Повторяющееся воздействие на небольшие всплески, тепло или события перегрузки может медленно ослаблять переходы, диэлектрические слои, разъемы и поверхности PCB. Эффекты, такие как электромиграция, деградация диэлектриков, рост утечки тока и углеродные отслеживания, могут первоначально не влиять на функциональность, но постепенно уменьшают рабочий запас с течением времени. В конечном итоге рутинное событие, такое как подключение кабеля или небольшое повышение температуры, может спровоцировать полное разрушение после месяцев или лет скрытого ухудшения.

5. Почему заземление и расположение печатных плат часто влияют на эффективность защиты от всплесков больше, чем сам защитный компонент?

Во время быстрых всплесков энергии паразитная индуктивность в трассах, vias и путях заземления создает дополнительный подъем напряжения, пропорциональный L·di/dt. Даже когда у устройства ограничителя отличные характеристики, длинные обратные пути или плохое сцепление шасси могут привести к появлению больших перепадов напряжения на защищенных штырях ИС до полного реагирования защитного устройства. Краткие, широкие, низкоиндуктивные пути разряда, как правило, значительно улучшают поведение защиты, чем просто выбор компонентов с более высоким рейтингом. Во многих реальных системах геометрия расположения в конечном итоге определяет, насколько эффективно ток всплеска минует чувствительную схему.

6. Почему газоразрядные трубки обычно сочетаются с ТВС диодами в системах защиты от перенапряжений?

Газоразрядные трубки отлично справляются с обработкой чрезвычайно высоких импульсных токов, сохраняя при этом очень низкую емкость во время нормальной работы. Однако они не срабатывают мгновенно и часто допускают временное перенапряжение до начала проводимости. ТВС диоды реагируют гораздо быстрее и обеспечивают более жесткое ограничение напряжения вблизи чувствительной электроники. Сочетание этих двух устройств создает согласованную систему, в которой ГДТ поглощает основную энергию импульса, пока ТВС подавляет оставшееся перерасход напряжения вблизи защищаемой схемы.

7. Почему варисторы MOV эффективны для защиты линий электропитания, но часто избегаются на высокоскоростных линиях связи?

MOV обеспечивают мощное поглощение энергии и достаточно быструю реакцию на многие импульсные события, что делает их высокоэффективными на источниках питания и системах, подключенных к электросети. Однако они обычно вводят относительно большую емкость, что может исказить высокоскоростные сигналы, снижая запас по диаграмме глаз, увеличивая чувствительность к джиттеру и нагружая аналоговые входы. Их электрическое поведение также постепенно изменяется при повторном воздействии импульсов. Из-за этих ограничений MOV обычно лучше подходят для интерфейсов с низкой частотой и высокой энергией, а не для точных каналов связи.

8. Почему ТВС диоды считаются одним из самых важных элементов вторичной защиты для чувствительных ИС?

ТВС диоды реагируют чрезвычайно быстро, часто в пределах подсекундных временных масштабов во время событий ЭСД, позволяя им ограничивать импульсное напряжение до того, как избыточный стресс достигнет выводов полупроводниковых устройств. В отличие от поглотителей импульсов, устройства ТВС оптимизированы для жесткого ограничения напряжения вблизи защищенной точки. Их эффективность сильно зависит от выбора правильного напряжения отсечки, динамического сопротивления и размещения с низким индуктивностью. При должном согласовании с первичными этапами защиты, ТВС диоды значительно снижают остаточное напряжение, которому подвержены чувствительные ИС во время импульсных событий.

9. Почему ППТЦ сбрасываемые предохранители ведут себя непостоянно в разных конструкциях печатных плат и условиях корпуса?

Устройства ППТЦ реагируют в первую очередь на температуру, а не только на точный ток. Их срабатывающее поведение сильно зависит от площади меди, воздушного потока, близлежащих источников тепла, температуры корпуса и теплового дизайна печатной платы. Большие медные заливки или теплые компоненты поблизости могут значительно изменить, насколько быстро устройство нагревается и срабатывает. Из-за этой зависимости от температуры две, на первый взгляд идентичные платы могут проявлять заметно разные характеристики срабатывания в реальных условиях эксплуатации. Рассмотрение ППТЦ как термических, так и электрических устройств обычно приводит к более стабильному и предсказуемому поведению защиты.

10. Почему защита от ЭСД на высокоскоростных интерфейсах считается одной из самых сложных задач защиты в электронике?

Высокоскоростные интерфейсы требуют защитных сетей, которые реагируют чрезвычайно быстро во время ударов ЭСД, оставаясь при этом электрически невидимыми во время передачи нормальных данных. Даже очень маленькая емкость или индуктивность, добавляемые защитными компонентами, могут ухудшать диаграммы глаз, увеличивать джиттер и снижать запас по времени на быстрых последовательных соединениях. В то же время события ЭСД содержат крайне быстрые фронты и высокие пиковые токи, которые используют паразиты печатной платы и непреднамеренные пути возврата. Успешная защита от ЭСД, таким образом, зависит не только от выбора ограничивающих устройств, но и от точного контроля потоков тока, геометрии возвратных путей и производительности целостности сигнала.
