Структура, электрическое поведение и надежность керамических конденсаторов MLCC

Керамические конденсаторы являются одними из наиболее широко используемых компонентов в современной электронике, поскольку они обеспечивают фильтрацию, накопление энергии, стабильность сигнала, развязку и подавление шума во многих типах схем.Однако их поведение зависит не только от напечатанного значения емкости.Тип диэлектрика, структура корпуса, смещение постоянного тока, частота, температура, ESR, ESL, расположение печатной платы и механическое напряжение — все это влияет на работу конденсатора в реальных условиях эксплуатации.В этой статье объясняется конструкция керамического конденсатора, поведение емкости, архитектура MLCC, параметры выбора, электрические характеристики и проблемы надежности, а также показано, как эти факторы влияют на производительность, стабильность и долгосрочную надежность схемы в реальных условиях.

Каталог

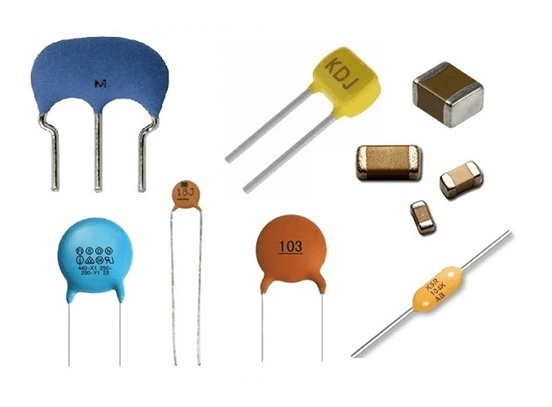

Ориентация на керамические конденсаторы

Керамические конденсаторы, часто называемые монолитными, сохраняют электрический заряд с помощью керамического диэлектрика и помогают определять движение энергии по цепи.Их популярность в современной электронике, как правило, обусловлена ​​практичным сочетанием небольших размеров, предсказуемой доступности источников питания, экономической эффективности, стабильного электрического поведения (при выборе правильного диэлектрика) и масштабов производства, которые позволяют легко найти их в различных номиналах и размерах корпусов.В повседневной проектной работе они редко ведут себя как единая «универсальная деталь»;они ведут себя скорее как набор компромиссов, которые проявляются по-разному, когда требования к частоте, смещению, температуре, вибрации и надежности начинают складываться.

Практический способ разобраться в керамических конденсаторах — разделить обсуждение на две части: диэлектрическая система и физическая конструкция.Поначалу это разделение может показаться немного формальным, но оно отражает то, какие сюрпризы на самом деле возникают во время проверки: некоторые из них связаны с химией (диэлектрическое поведение), а другие — с геометрией (компоновка и паразитные свойства).

Группировка по керамической диэлектрической системе

Керамические диэлектрики группируются по классам производительности на основе таких характеристик, как частотная характеристика, температурный дрейф, потери, а также того, насколько близко фактическая емкость соответствует отмеченному значению во время реальной эксплуатации.

Диэлектрики с низкими потерями и высокой стабильностью (часто выбираются для обеспечения высокочастотной точности)

Эти диэлектрики разработаны с учетом стабильной емкости в зависимости от температуры, низкого коэффициента рассеяния и поведения импеданса, которое легче предсказать при повышении частоты.Когда схема чувствительна к небольшому изменению параметров, эти детали могут показаться облегчением, поскольку они уменьшают количество переменных смещения во время настройки.

Распространенные случаи использования (собраны вместе для быстрого сканирования):

• Сети радиочастотного согласования

• Сети синхронизации

• Фильтровать разделы

При подключении ВЧ и проверке фильтров инженеры часто обращаются к этим диэлектрикам, когда проект показывает, «откуда взялся этот сдвиг?»поведение.Это не значит, что они устраняют всю неопределенность, но они имеют тенденцию делать оставшуюся неопределенность более связанной с компоновкой, соединением или активным устройством, а не с самим конденсатором.

Диэлектрики общего назначения с высокой емкостью (часто используются для объемной развязки)

Этим диэлектрикам отдают предпочтение за то, что они обеспечивают большую емкость на единицу объема и, как правило, снижают стоимость микрофарада, что делает их обычным явлением вблизи силовых контактов и вдоль рельсов, где требуется локальное хранение энергии.Компромисс заключается в том, что емкость может изменяться в зависимости от температуры, смещения постоянного тока и старения, а потери часто выше, чем в семействах с высокой стабильностью.

Распространенные случаи использования (собраны вместе для быстрого сканирования):

• Обход контактов питания микросхемы

• Массовое хранение энергии на шинах питания.

Во время настройки оборудования довольно часто можно увидеть шину, которая при просмотре схемы выглядит нормально, но показывает провисание, шум или переходные отклонения при работе платы.Частая причина заключается в том, что эффективная емкость при рабочем смещении постоянного тока заметно ниже номинальной маркировки.Емкость часто рассматривается как значение, которое меняется в зависимости от условий эксплуатации, а не как фиксированное число, что помогает уменьшить проблемы, когда фактические измерения отличаются от ожидаемых значений.

Группировка по физической конструкции и форм-фактору

Конструкция влияет на стиль монтажа, но она также проявляется в таких аспектах, которые на раннем этапе легко недооценить: паразитная индуктивность, тепловые пути, механическая надежность, а также то, какие режимы тока/частоты изящно переносит деталь.Именно здесь компоновка, которая «выглядит разумной», все же может создавать профиль импеданса, который явно отличается от того, что предполагает спецификация.

Дисковые конденсаторы

Дисковые конденсаторы обычно представляют собой детали со сквозными отверстиями, используемые в схемах общего назначения, устаревшем оборудовании и некоторых высоковольтных приложениях.Их геометрия может быть полезна, когда расстояние и изоляционное расстояние определяют дизайн больше, чем плотность занимаемой площади.При ремонте, техническом обслуживании и модернизации часто выбирают диски, поскольку они допускают ручную сборку и доработку без особых драматизма, а расстояние между выводами можно адаптировать к старым платам, которые никогда не предназначались для современных корпусов.

Распространенные случаи использования (собраны вместе для быстрого сканирования):

• Схемы сквозного назначения общего назначения

• Ремонт устаревшего оборудования

• Определенные схемы расположения высоковольтных сетей, где расстояние является ограничением.

Трубчатые конденсаторы

Трубчатые конденсаторы используются, когда напряжение, изоляция или механические ограничения делают конструкцию плоских конденсаторов непригодной.Форм-фактор может помочь управлять распределением электрического поля, что становится более чем академическим, когда долговременное диэлектрическое напряжение и запас изоляции являются частью истории надежности.Длительное использование в высоковольтных системах показывает важность преимуществ конструкции корпуса для надежной работы.

Распространенные случаи использования (собраны вместе для быстрого сканирования):

• Специализированные промышленные сборки

• Высоковольтные работы с требованиями к упаковке с учетом требований изоляции.

Прямоугольные (коробчатые) керамические конденсаторы

Прямоугольные детали (коробчатого типа) используются, когда более прочный корпус, более четкие характеристики управления или особые ограничения по монтажу лучше подходят для процесса сборки, чем детали меньшего формата.Они могут упростить проверку и уменьшить повреждения при обращении, особенно если производственная линия оптимизирована для производства деталей, которые легче захватывать, ориентировать и визуально проверять.

Распространенные случаи использования (собраны вместе для быстрого сканирования):

• Конструкции с более прочным и простым в обращении корпусом.

• Сборки с ограничениями по монтажу или проверке, предпочитающими более крупные контуры.

Чип-многослойные керамические конденсаторы (MLCC)

Чипы MLCC доминируют в современной электронике во многом потому, что они подходят для автоматизированной сборки, обладают высокой емкостью при небольших размерах и имеют огромный диапазон значений и номинальных напряжений.Их многослойная конструкция обеспечивает такую ​​плотность, но при этом накладывает ограничения реального мира, такие как чувствительность к изгибу печатной платы и влияние места установки на эффективный импеданс.Тестирование схем часто показывает, что размещение компонентов может влиять на производительность так же, как и на значение емкости.Конденсатор меньшего размера, расположенный близко к нагрузке, может работать лучше, чем конденсатор большего размера, расположенный дальше, из-за более низкой индуктивности контура.

Распространенные случаи использования (собраны вместе для быстрого сканирования):

• Цифровая развязка высокой плотности

• Обход SMD общего назначения

• Доски со смешанными сигналами, где размещение и паразитные факторы доминируют в результатах.

Проходные конденсаторы

Проходные конденсаторы ослабляют шум, прокладывая проводник через корпус конденсатора, что способствует улучшению высокочастотной фильтрации и подавлению электромагнитных помех по сравнению с простым размещением большего количества стандартных байпасных конденсаторов внутри корпуса.Они часто применяются там, где шум с наибольшей вероятностью пересечет границу, и они могут сделать отладку EMI более детерминированной, поскольку действие фильтрации привязано к интерфейсу, а не распределено по плате.

Распространенные случаи использования (собраны вместе для быстрого сканирования):

• Границы ограждения

• Интерфейсы разъемов

• Точки ввода питания

Устранение неполадок с электромагнитными помехами часто дает лучшие результаты, когда проходные компоненты размещаются в точках выхода шума вместо добавления стандартных конденсаторов глубже в схему, особенно когда помехи вызывают помехи в кабеле или граничное соединение.

Причины широкого распространения керамических конденсаторов

Керамические конденсаторы используются для прецизионной аналоговой, радиочастотной, цифровой развязки и контроля электромагнитных помех, поскольку доступные варианты охватывают широкий диапазон электрических характеристик и механических корпусов.Более надежный подход к выбору — это выбирать на основе условий эксплуатации, которые фактически будут доминировать над производительностью, частотным составом, приложенным смещением постоянного тока, диапазоном температур, механическими нагрузками и ожиданиями надежности, а не рассматривать маркировку номинальной емкости как всю историю.Такая формулировка часто делает проектные решения менее двусмысленными: вместо обсуждения «Какое значение мне следует выбрать?» многие команды добиваются лучших результатов, задавая вопрос «Какое поведение остается приемлемым, когда применяются реальные нагрузки приложения?»

Емкость и поведение конденсатора

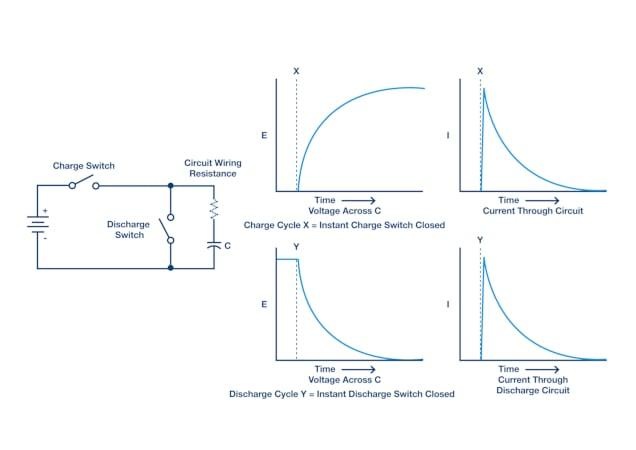

Как конденсаторы хранят и выделяют энергию

Что физически представляет собой конденсатор (и что это означает)

Конденсатор состоит из двух проводящих поверхностей, разделенных изолирующим слоем, известным как диэлектрик.

При подаче напряжения электроны скапливаются на одном проводнике и отрываются от другого, создавая равный и противоположный заряд на обеих сторонах.

Диэлектрик обычно не проводит ток проводимости, но поддерживает электрическое поле, поддерживающее разделение зарядов.

Почему «накопленный заряд» обычно менее полезен, чем «накопленная энергия поля»

В повседневной работе с цепями более полезным является то, что конденсатор удерживает энергию в своем электрическом поле, а не просто «удерживает заряд».

Накопленная энергия может быть быстро высвобождена, что делает конденсаторы полезными в цепях, которым требуется быстрая локальная подача тока.

Импульсная доставка;стабилизация поставок;соединение сигналов.

Что проявляется при реальном устранении неполадок

Схема, которая может неожиданно разочаровать в лаборатории, — это схема, которая выглядит стабильной в устойчивом состоянии, но спотыкается при резких скачках нагрузки.

Размещение правильно выбранного конденсатора рядом с нагрузкой часто смягчает переходные процессы, поскольку он может генерировать или поглощать ток быстрее, чем может реагировать входной путь питания (контур управления регулятором, сопротивление проводки и индуктивность распределения).

Инженеры по частотно-зависимому поведению в конечном итоге полагаются на

Конденсаторы противостоят быстрым изменениям напряжения, поэтому их обычно используют для сглаживания пульсаций на шинах питания и уменьшения кондуктивного шума.

На более высоких частотах и ​​более высоких пульсациях тока неидеальное поведение становится очень ощутимым: потери детали и индуктивность вывода/структуры могут доминировать над тем, что, как вы думали, вы купили.

Эквивалентное последовательное сопротивление (ESR);эквивалентная последовательная индуктивность (ESL).

Как решения о выборе обычно принимаются в рабочих продуктах

Во многих конструкциях номинальное значение емкости является лишь частью проблемы, а иногда и не той частью, которая вызывает доработки на поздних стадиях.

Детали выбираются на основе того, соответствуют ли ESR, ESL и температурные характеристики пульсирующему току, диапазону частот и рабочей среде схемы.

Уравнения емкости и практические способы увеличения емкости

Основное определение (полезно, но редко завершает обсуждение)

Емкость — это отношение накопленного заряда к приложенному напряжению:

С = Q / В

Единица измерения — фарад (Ф).

Модель параллельных пластин и чему она учит

Для идеального конденсатора с параллельными пластинами емкость определяется в основном геометрией и материалом диэлектрика:

C = ε0 εr (S/d)

ε0 ≈ 8,854 × 10⁻¹2 Ф/м — диэлектрическая проницаемость свободного пространства;εr – относительная диэлектрическая проницаемость диэлектрика;S – эффективная площадь перекрытия пластин;d – разделение пластин.

Почему детали с высокой емкостью выглядят именно так

Это соотношение объясняет, почему многие компоненты с «высокой емкостью» спроектированы так, чтобы создавать очень большую эффективную площадь и очень маленькое эффективное разделение.

Рулонная фольга;многослойные керамические стопки.

Поле реальности, способное удивить даже опытные команды

Повторяющийся урок в поставляемом оборудовании заключается в том, что большая емкость, указанная в таблице данных, не гарантирует лучшего поведения в собранном продукте.

Эффективная емкость может падать под действием смещения постоянного тока, температуры и частоты, иногда настолько, что может снизиться запас прочности, особенно для определенных классов керамических диэлектриков.

Практические, контролируемые подходы к увеличению емкости

• Выберите диэлектрик с более высоким εr, а затем проверьте его в реальных условиях.

Материалы с более высоким εr могут существенно повысить емкость, но некоторые диэлектрики демонстрируют заметные потери при смещении постоянного тока, температурном дрейфе и старении.

В сложных условиях может оказаться более удобным (и менее рискованным) принять немного меньшую номинальную емкость в обмен на диэлектрик, который остается предсказуемым во всем рабочем диапазоне.

• Увеличение эффективной площади пластины S за счет внутренней структуры, а не только размера корпуса.

Многослойные конструкции увеличивают «площадь» за счет укладки множества слоев на одну и ту же площадь, часто обеспечивая большую полезную емкость, чем просто переход к физически большей одноструктурной части.

Когда место на плате ограничено, параллельное использование нескольких конденсаторов может повысить эффективную емкость, а также снизить ESR, что способствует улучшению обработки пульсаций и переходных характеристик таким образом, что вы можете немедленно измерить их.

Несколько конденсаторов параллельно;снижение СОЭ;улучшенный переходный процесс;улучшенная обработка пульсаций.

• Уменьшите расстояние между пластинами d, сохраняя при этом видимым запас по надежности.

Уменьшение d увеличивает емкость, но также может сузить запас по напряжению пробоя и увеличить риск утечки, особенно при загрязнении, влажности или длительном высокотемпературном напряжении.

В продуктах с длительным сроком службы консервативный выбор расстояния — или выбор детали с приемлемым запасом по номинальному напряжению — часто окупается, поскольку позволяет избежать медленной деградации и периодических отказов, причины которых, как известно, трудно устранить после сборки.

Перспектива проектирования, которая имеет тенденцию давать более стабильные результаты

Увеличение емкости редко дает хорошие результаты при однопараметрическом нажатии;результат обычно зависит от того, как емкость взаимодействует с ESR/ESL, номинальным напряжением, поведением смещения, сроком службы и физическим размещением.

Комбинированная стратегия часто ведет себя более спокойно в реальных системах: один большой конденсатор большей емкости для низкочастотной энергии плюс конденсаторы меньшего размера с низкой индуктивностью, расположенные рядом с чувствительными нагрузками, могут обеспечить лучшую стабильность, чем использование одного большого компонента.

Объемный конденсатор для низкочастотной энергии;конденсаторы с низкой индуктивностью меньшего размера вблизи критических нагрузок;улучшения стабильности в зависимости от размещения.

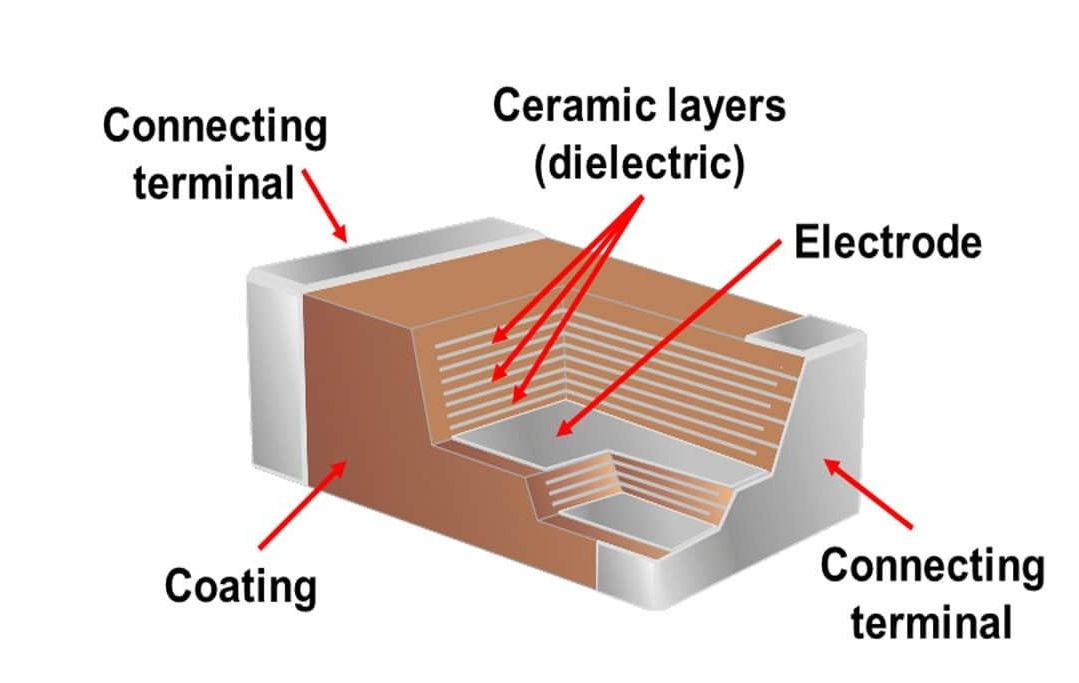

Архитектура керамического конденсатора MLCC

Многослойные керамические конденсаторы (MLCC) имеют монолитную ламинированную конструкцию, обеспечивающую высокую емкость внутри очень маленького корпуса.Внутренний корпус создается путем многократного укладки чрезвычайно тонких листов керамического диэлектрика со слоями металлических электродов, расположенных между ними в чередующемся порядке.Рисунок электродов устроен таким образом, что каждый второй слой электродов направляется к одному концу чипа, а остальные слои — к противоположному концу.После укладки сборка прессуется в компактный «зеленый» блок, где выравнивание, однородность слоев и чистота незаметно формируют то, как деталь будет вести себя в дальнейшем.Затем пакет подвергается совместному обжигу при высокой температуре, в ходе которого керамика уплотняется, а сеть электродов замыкается в единую жесткую структуру.

После завершения зажигания на обоих концах формируются выводы для подключения комплектов заглубленных электродов к внешнему миру, создавая короткие пути внутреннего тока и низкую паразитную индуктивность, которые часто повышаются при высокоскоростной развязке.

Многослойный стек: как емкость создается с помощью площади, а не занимаемой площади

Каждая пара диэлектрик-электрод ведет себя как конденсатор с параллельными пластинами, а общая емкость увеличивается по мере добавления большего количества активных слоев.

Такой подход увеличивает эффективную площадь пластины за счет наслоения, а не увеличения длины и ширины компонента, поэтому MLCC удобно размещаются там, где на плате кажется мало места.

На практике поиск большего количества слоев и более тонких диэлектриков может показаться балансирующим упражнением: электрическая цель ясна, но допуск к дефектам и отклонениям имеет тенденцию сужаться по мере того, как геометрия становится более агрессивной.

Многие команды в конечном итоге рассматривают «максимальную емкость в наименьшем случае» как цель, которая уточняется с помощью квалификационных данных, истории отказов и того, что они готовы отладить позже в лаборатории.

Толщина диэлектрика и напряжение поля: тихая цена уменьшения толщины

Уменьшение толщины диэлектрика увеличивает емкость, но также увеличивает напряженность электрического поля при том же приложенном напряжении.

Более высокие напряжения поля могут ускорить старение и уменьшить запас по высоте во время переходных процессов, особенно когда в рельсе время от времени возникает перерегулирование или звон.

Во время тестирования и проверки сборки часто снижают рабочее напряжение или подбирают менее агрессивные размеры корпуса для узлов со скачками напряжения, поскольку предотвращение редких сбоев важнее, чем экономия небольшого количества места на плате.

Непрерывность электрода и геометрия кромок: где позже появятся тонкие варианты компоновки

Внутренние электроды должны оставаться непрерывными там, где это предусмотрено, а схема поочередного подключения должна оставаться последовательной от слоя к слою во избежание потери активной площади.

Перекрытие электродов определяет область эффективной емкости, а края электродов и диэлектрические границы влияют на локальную концентрацию поля.

Небольшие геометрические различия могут изменить распределение напряжения, что часто становится заметным при высоком напряжении, высокой влажности или длительных испытаниях смещением.

Это помогает объяснить знакомое разочарование в квалификационных работах: два MLCC с одинаковой номинальной емкостью и номинальным напряжением все же могут заметно разъединяться, когда подвергаются одному и тому же профилю нагрузки.

Совместный обжиг и монолитная целостность: как спекание влияет на конечный результат

Спекание – это больше, чем просто соединение слоев;он определяет зернистую структуру, плотность и остаточную пористость керамики.Он также определяет качество интерфейса диэлектрик-электрод, в том числе то, насколько хорошо материалы соединяются и насколько последовательно формируется интерфейс в тысячах слоев.Эти микроструктурные результаты влияют на сопротивление изоляции, диэлектрические потери и механическую прочность таким образом, что после обжига часто ощущается «застывшим».

Электрическое поведение MLCC в значительной степени формируется в процессе обжига, поскольку последующие испытания могут только классифицировать результаты, полученные в зависимости от условий печи.

Качество контакта электрода, диффузионное поведение и чистота межфазной границы влияют на СОЭ, утечку и долговременную стабильность.Когда производственные проблемы повторяются, основная причина часто кроется в незначительной изменчивости интерфейса, а не в очевидной неточности в размерах, что может сводить с ума, поскольку деталь выглядит правильно, но ведет себя по-другому.Эта реальность требует более жесткого контроля процессов и более дисциплинированной входной проверки для высоконадежных конструкций, особенно когда возврат на места является политически и финансово болезненным.

Внешние подключения: электрическое соединение и обработка механических напряжений

Внешние клеммы соединяют наборы внутренних электродов с печатной платой и завершают электрический путь от скрытого стека к паяным соединениям.Материалы выводов и покрытие выбираются так, чтобы обеспечить паяемость и устойчивость к коррозии, а также обеспечить некоторую механическую податливость.Поскольку керамический корпус жесткий, а печатная плата может изгибаться, область подключения в конечном итоге несет непропорциональную долю механических напряжений во время термоциклирования и изгиба платы.

Для многих команд выбор завершения становится частью разговора о надежности, а не незначительной деталью упаковки.

Системы завершения и поведение гибкости в реальных сборках

Современные комплекты концевых заделок могут включать в себя более податливые слои, предназначенные для уменьшения передачи напряжения на керамический корпус.

Это становится особенно актуальным при плотной компоновке, длинных платах и ​​этапах производства, вызывающих изгиб, таких как отделение панелей или вставка соединителя.

Полевые данные и опыт разборки часто указывают на механические повреждения как на частую причину отказов, поэтому стиль заделки оценивают вместе с классом диэлектрика, а не рассматривают это как второстепенную мысль.

Диэлектрические композиции: соответствие эксплуатационных характеристик варианту использования

Диэлектрики MLCC разработаны с учетом различных профилей производительности, и торговое пространство редко бывает тонким, если условия эксплуатации реалистичны.Некоторые формулировки ориентированы на максимизацию плотности емкости, в то время как другие подчеркивают стабильность при температуре, смещении постоянного тока и времени.Отбор, как правило, работает лучше всего, когда он начинается с реальных требований системы: развязка может способствовать накоплению заряда в объеме, тогда как синхронизация и фильтрация могут способствовать предсказуемости и меньшему дрейфу.

Плотность емкости и стабильность

Диэлектрики с высокой емкостью часто демонстрируют более сильную зависимость от смещения постоянного тока и температуры, что может удивить конструкции, предполагающие, что номинальное значение соответствует тому, что получает схема.Более стабильные диэлектрики обычно обеспечивают меньшую емкость на единицу объема, но их поведение, как правило, легче контролировать в рабочих углах.

Практический метод состоит в том, чтобы решить, нужна ли схема высокая точность измерения емкости или просто достаточно эффективная емкость при реальном смещении и температуре, а затем выбрать семейство диэлектриков, которое соответствует этим ожиданиям.

Общие различия в поведении инженеры обычно отслеживают отдельно:

• Зависимость смещения постоянного тока (падение емкости при приложенном постоянном напряжении)
• Температурный коэффициент (изменение емкости в рабочем диапазоне)
• Скорость старения (дрейф емкости с течением времени)
• Характеристики потерь (коэффициент потерь и частотное поведение)

Основная точка зрения: структура MLCC как управляемый набор компромиссов

MLCC часто описываются как «больше слоев дают больше емкости», но повседневная работа по проектированию, как правило, вращается вокруг управления конкурирующими ограничениями.Количество слоев, толщина диэлектрика, геометрия электрода, результаты обжига и конструкция концевой заделки взаимодействуют друг с другом, определяя получаемый результат внутри схемы.В конечном итоге в этой области значение имеет не только номинальная емкость, но и емкость при смещении, потери в зависимости от частоты, устойчивость к механическим нагрузкам и стабильность во времени.Если рассматривать MLCC как инженерную структуру, а не как единую запись в таблице данных, обычно это приводит к более плавным циклам квалификации и меньшему количеству неприятных открытий после запуска.

Параметры выбора керамического конденсатора

Единицы емкости, реальные шкалы значений и быстрые преобразования

Емкость обычно записывается в пФ, нФ и мкФ, главным образом потому, что 1 Ф намного превышает то, что большинство проектов уровня печатных плат когда-либо помещают в один узел (1 Ф = 1 000 000 мкФ).При рутинных обзорах схем и проверках спецификаций осведомленность о единицах имеет тенденцию решать, будет ли конструкция выглядеть чистой и предсказуемой или незаметно накапливать риски, которых можно избежать, особенно когда номера деталей отличаются только суффиксом.

Неправильное считывание часто происходит, когда значение «выглядит правильно», но единица измерения отличается на три или шесть порядков, и это может привести к тому, что платы будут вести себя странно, даже если на первый взгляд напечатанное значение кажется приемлемым.Команды, выработавшие привычку к быстрой конверсии, обычно тратят меньше времени на отладку «загадочного» шума и меньше времени на сортировку результатов покупок.

Общие отношения:

• 1 мкФ = 1000 нФ = 1 000 000 пФ
• 1 нФ = 1000 пФ

Обычный подход к проектированию на раннем этапе размещения заключается в том, чтобы связать:

• pF: диапазоны настройки тракта сигнала и ВЧ.
• nF: диапазоны высокочастотного обхода и локального подавления ВЧ
• мкФ: диапазоны локального хранения энергии и поддержки низкочастотной нагрузки

Тем не менее, легко почувствовать себя слишком комфортно с шаблоном «типичного значения».Более надежный способ подтвердить значение — проверить, какой импеданс конденсатор (и его монтажная индуктивность) будет представлять в полосе частот, которую на самом деле возбуждает схема, вместо того, чтобы доверять тому, что кажется стандартным на бумаге.

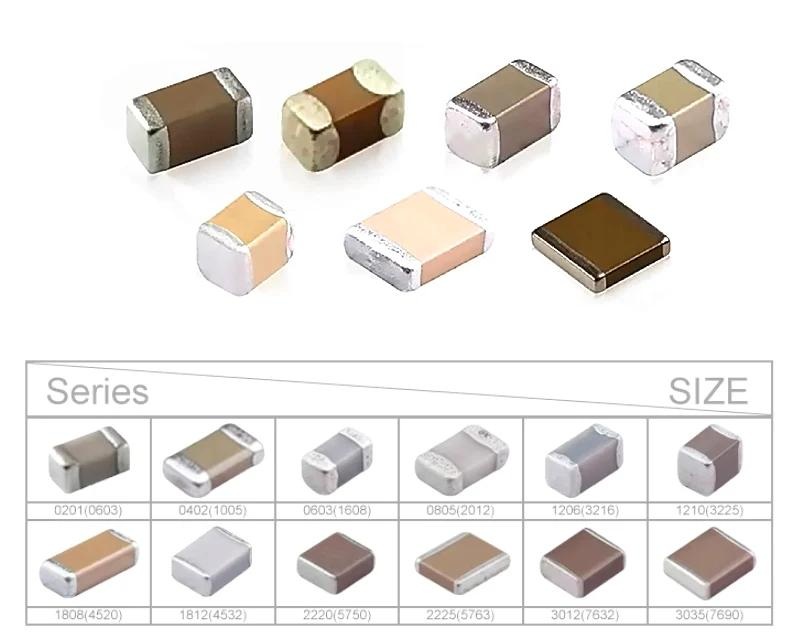

Диапазон емкости, ограниченная доступность корпуса и проблемы с надежностью

В каталогах керамические конденсаторы охватывают емкость примерно от 0,5 пФ до примерно 100 мкФ, но номиналы, которые действительно доступны для покупки и стабильны в производстве, определяются размером корпуса, диэлектрической системой и номинальным напряжением.Даже если две детали имеют одинаковую номинальную емкость, перемещение между корпусами может изменить их поведение в цепи, поскольку геометрия и состав диэлектрика влияют на потери смещения постоянного тока, ESR/ESL и восприимчивость к механическим повреждениям.

Что часто удивляет людей, особенно при первой компоновке с высокой плотностью размещения, так это то, как быстро «номинальная емкость» перестает напоминать «внутрисхемную емкость» при наличии смещения постоянного тока и температуры.Плата, которая кажется спокойной на стенде при низкой нагрузке, может перейти в предельное поведение после того, как конденсатор окажется вблизи рабочего напряжения, нагреется от соседей или прогнется во время снятия панели или сборки корпуса.

Примеры, которые показывают торговое пространство, но не рассказывают всю историю сами по себе:

• 0402: иногда доступно около 10 мкФ/10 В в определенных сериях.
• 0805: иногда доступно около 47 мкФ для определенных классов напряжения.

Высокая емкость в небольшом корпусе может вызвать такие проблемы, как большее падение емкости при смещении постоянного тока, более высокая температурная чувствительность во многих диэлектриках класса II и более высокий риск образования трещин при изгибе.В результате «оно соответствует значению» все равно может привести к тому, что схема будет работать так, как если бы значение было намного меньше.

Более устойчивый процесс выбора — начать с того, как узел должен вести себя электрически, а затем перейти к частям, которые могут поддерживать такое поведение в реальных условиях:

• Целевой импеданс в зависимости от частоты
• Допустимая пульсация в точке нагрузки
• Форма и продолжительность переходного тока
• Ожидаемое смещение постоянного тока и диапазон температур
• Механическая среда (гибкая плата, обработка сборки)

Когда пространство на плате ограничено, емкость часто делится на несколько MLCC среднего значения вместо использования одной очень высокой части, близкой к пределу размера корпуса.Этот метод улучшает распределение тока, снижает влияние трещин в компоненте и упрощает контроль импеданса.

Номинальное напряжение, особенности снижения номинальных характеристик и последствия для размера/емкости

Номинальное напряжение керамических конденсаторов часто варьируется от примерно 2,5 В до диапазона кВ (около 3 кВ) в зависимости от конструкции.Более высокое напряжение обычно означает более толстый диэлектрик и большее внутреннее расстояние, что имеет тенденцию к увеличению размера или ограничению максимальной емкости, достижимой на данной площади.

Обычно используемое правило эксплуатации — поддерживать рабочее напряжение на уровне примерно 70 % от номинального.Такой подход помогает повысить долговременную надежность, снижает потери емкости при смещении постоянного тока во многих конденсаторах класса II и обеспечивает лучшую защиту от переходных процессов и звонов, которые могут не проявляться в базовых расчетах установившегося режима.

На реальных шинах мощности кратковременное превышение может быть достаточно большим, чтобы нарушить «только номинальное» мышление.Таким образом, выбор номинала обычно ближе к пикам наихудшего случая (включая запуск, горячее подключение, эквиваленты сброса нагрузки или перерегулирование контура управления), чем к печатному напряжению питания.

Существует также тонкий компромисс, о котором будут спорить опытные обозреватели: выбор более высокого номинального напряжения, чем минимальный, иногда может улучшить эффективную емкость при фактическом рабочем напряжении, поскольку диэлектрик испытывает меньшую нагрузку.В то же время этот выбор может привести к созданию более крупной упаковки или более дорогой серии.Наиболее удовлетворительным результатом, как правило, является тот, который обеспечивает необходимую эффективную емкость при смещении с разумным размером и стабильностью покупки, а не гонится за самым высоким рейтингом на полке.

Диэлектрические параметры, температурное поведение и проверка «эффективной емкости»

Керамические конденсаторы обычно делятся на класс I (высокая стабильность) и класс II (высокий объемный КПД с большим разнообразием).Диэлектрики класса I, такие как C0G/NP0, обычно демонстрируют превосходную температурную стабильность, низкие потери и очень небольшую зависимость от напряжения, что хорошо сочетается с прецизионными фильтрами, схемами синхронизации и радиочастотными работами, где предсказуемость во время настройки кажется непреложной.

Диэлектрики класса II, такие как X7R, X5R и Y5V, обеспечивают гораздо более высокую емкость на единицу объема и широко используются для развязки и объемного шунтирования.Дело в том, что их емкость может меняться в зависимости от температуры, приложенного постоянного напряжения и старения.Если это поведение игнорировать, схема может в конечном итоге работать так, как будто ее спецификация отличается от утвержденной.

Общие примеры класса I и класса II:

• Класс I: C0G/NP0
• Класс II: X7R, X5R, Y5V

Среди популярных вариантов класса II X7R часто выбирают для развязки по мощности, поскольку он имеет тенденцию сохранять емкость в более широком температурном диапазоне, чем X5R, тогда как Y5V известен резкими потерями емкости при температуре и смещении и часто используется для задач, где изменения допустимы.Многих сюрпризов на поздних стадиях можно избежать, рассматривая «номинальную емкость» как ярлык и проверяя «эффективную емкость» при реальном смещении постоянного тока и температуре.Когда этот этап проверки пропускается, нередко обнаруживается, что деталь «10 мкФ» ведет себя в цепи как всего лишь несколько мкФ, и это может проявляться в более высоких пульсациях, большем падении напряжения при быстрых нагрузках или более узком комфорте контура управления.

На практике спецификация, которая ведет себя последовательно от прототипа до производства, часто создается путем преднамеренного смешивания: детали класса I, где предсказуемое поведение снижает необходимость настройки и доработки, и детали класса II, где плотность и стоимость помогают сблизить макет, в то же время оставляя достаточный запас для поглощения смещения и температурных эффектов, не превращая проверку в перестрелку.

Профиль технического поведения керамических конденсаторов

Модели схем (неидеальное поведение в реальных сборках)

Керамические конденсаторы не представляют собой «только емкость», когда они попадают в реальную среду печатной платы.Рабочая модель обычно сочетает в себе идеальный конденсатор с эквивалентной последовательной индуктивностью (ESL) и эквивалентным последовательным сопротивлением (ESR), а также ограниченным сопротивлением изоляции (IR), включенным параллельно.На практике эти паразиты решают, глушит ли деталь рельс или в конечном итоге участвует в проблеме шума.Может быть неприятно наблюдать, как тщательно выбранный конденсатор не попадает в цель, потому что более длинная, чем ожидалось, пара переходных отверстий, растянутая дорожка или расширенная токовая петля эффективно повышают ESL и отодвигают минимум импеданса от частот, которые конструкция пыталась успокоить.Более устойчивая практика проектирования — рассматривать конденсатор как компонент частотной формы, поведение которого определяется совместно физикой устройства и монтажной геометрией.

Практическое значение ESL, ESR и IR

ESL формирует границу верхней частоты, где деталь переходит от емкостного поведения и начинает выглядеть индуктивной.

СОЭ формирует потери и затухание;в зависимости от сети он может либо смягчать резонансы, либо, при чрезвычайно низком уровне, допускать более острые пики, которые кажутся «чистыми» на бумаге, но резкими на графике импеданса.

IR формирует удержание заряда и стабильность смещения с течением времени;керамика часто хорошо справляется с этой задачей, однако конечный путь утечки по-прежнему проявляется в ситуациях с высоким импедансом и длительным удержанием.

Сводка ESL/ESR/IR (сгруппированная):

• ESL: высокочастотный переход и индуктивное переключение
• ESR: демпфирование, потери пульсаций и резкость резонансного пика.
• IR: путь утечки, влияющий на поведение удержания и стабильность смещения.

Импеданс и резонанс (как частота определяет производительность при использовании)

Импеданс керамического конденсатора существенно меняется в зависимости от частоты.На более низких частотах в импедансе преобладает емкостное реактивное сопротивление, и оно падает с ростом частоты.Кривая достигает частоты собственного резонанса (SRF), где емкостное и индуктивное реактивное сопротивление становятся равными и нейтрализуют друг друга, создавая точку наименьшего импеданса вблизи диапазона частот, предназначенного для снижения шума.После SRF тот же компонент ведет себя все более индуктивно, и импеданс снова возрастает, что может показаться нелогичным во время отладки, поскольку «развязка» может начать подавать шум через сеть на тех самых частотах, которые преследуются.Более надежный подход к выбору — начать с измеренного или ожидаемого спектра шума, а затем выбрать номиналы конденсаторов, размеры корпуса и места размещения, которые согласуют поведение SRF с этим спектром, а не делать ставку на одно номинальное значение емкости.

Использование резонанса на проектном уровне

Широкополосная развязка обычно выигрывает от распределения емкости по нескольким значениям и пакетам, поэтому их SRF распределяются, а не накапливаются.Геометрия размещения и монтажа напрямую влияет на эффективное поведение SRF, поэтому физическая близость к предполагаемому контуру питания/земли меняет результаты, даже если спецификация остается прежней.В некоторых сетях намеренное добавление потерь (через деталь с немного более высоким ESR или небольшой последовательный резистор) может сделать кривую импеданса более спокойной и с ней будет легче жить, чем простое увеличение емкости.

Резонансная тактика (в группах):

• Размещение SRF с несколькими значениями и размерами корпуса.
• Уменьшите монтажную индуктивность за счет плотного размещения и коротких контуров.
• Добавьте намеренное демпфирование при появлении пиков или антирезонанса.

СОЭ в зависимости от частоты (механизмы потерь, которые могут стабилизировать или дестабилизировать)

СОЭ не является фиксированным числом;он меняется в зависимости от частоты, состава диэлектрика, геометрии электрода и температуры.В импульсных источниках питания ESR влияет на пульсации и взаимодействует со стабильностью контура способами, которые обычно проявляются на поздней стадии проверки, когда замена одного конденсатора может неожиданно изменить форму выходного импеданса.Многие команды узнают, иногда на собственном горьком опыте, что «самое низкое доступное ESR» может иметь неприятные последствия: чрезвычайно низкое ESR может углубить минимумы импеданса, а также вызвать антирезонансные пики, когда несколько конденсаторов соединяются через плоскую индуктивность.С другой стороны, слишком большое СОЭ увеличивает пульсации и нагрев.Практической целью является создание профиля импеданса, который остается предсказуемым в любых рабочих условиях, даже если это означает принятие некоторых потерь, которые заставят сеть вести себя более спокойно.

Рекомендации по импульсному регулятору

Поведение пульсаций зависит от ESR на частоте переключения и ее гармоник, поэтому один и тот же конденсатор может хорошо выглядеть при измерениях постоянного тока, но хуже работать при пульсациях тока.Запасы устойчивости могут меняться, поскольку форма выходного импеданса цепи влияет на реакцию контура, особенно когда конструкция регулятора неявно предполагает определенное соседство ESR.Тепловое поведение соответствует рассеянию (I²R), и небольшие корпуса могут заметно нагреваться под воздействием пульсирующего тока, что может показаться удивительным во время запуска, когда электрические показатели выглядят скромными.

Эффекты, связанные с регулятором (сгруппированные):

• Пульсации: вклад ESR в тон переключения и гармоники.
• Стабильность: взаимодействие формы импеданса с контуром управления.
• Тепловой: нагрев I²R и влияние на надежность при пульсациях тока

Уровни точности (допуск — это отправная точка, а не вся история)

Керамические конденсаторы обычно не ведут себя так же точно, как резисторы.Обычные классы допуска включают ±5%, ±10% и ±20%, реально доступные значения зависят от значения, размера корпуса и диэлектрической системы.Даже если напечатанный допуск выглядит обнадеживающим, внутрисхемная «эффективная емкость» дополнительно формируется под воздействием температуры, смещения постоянного тока, старения (для некоторых диэлектриков) и частоты измерений, используемых для ее характеристики.Для схем, в которых значение емкости напрямую влияет на поведение, зачастую более эмоционально и технически безопаснее рассматривать допуск на паспортной табличке как окно сортировки, а затем подтверждать эффективную емкость при фактическом напряжении постоянного тока, температуре и частоте, в которых будет работать схема.

Где толерантность определяет наблюдаемое поведение системы

Небольшие сдвиги емкости могут привести к очень заметному смещению времени задержки RC и генераторов, что, как правило, является первым местом, где команды чувствуют боль.В аналоговых фильтрах изменение угловой частоты может проявляться в виде ухудшения полосы пропускания, фазовой характеристики или формирования шума, которые больше не соответствуют ожиданиям.При сенсорных измерениях и измерениях на основе заряда изменения емкости могут напоминать смещение или шум, из-за чего калибровка кажется нестабильной, даже если сам датчик в порядке.

Приложения, чувствительные к допускам (сгруппированные):

• RC-синхронизация и генераторы: ошибка частоты/задержки из-за небольших сдвигов
• Аналоговая фильтрация: угловой дрейф и отклонение формы сигнала.
• Измерение на основе заряда: видимый шум/смещение и калибровочный дрейф.

Эффекты температуры и смещения постоянного тока (распространенные источники уменьшения емкости)

Стабильность емкости сильно зависит от диэлектрического класса.Керамика с высокой диэлектрической проницаемостью, такая как X5R и X7R, обеспечивает высокую емкость в небольшом объеме, но ее эффективная емкость часто падает под действием смещения постоянного тока, иногда на величину, которая застает команды врасплох при первом включении питания.Это знакомый дискомфорт: конденсатор «10 мкФ» может вести себя гораздо меньше при рабочем напряжении, изменяя динамику регулятора и увеличивая пульсации выше, чем предсказывалось моделированием, если не моделировать зависимость от смещения.Температурные сдвиги еще больше модулируют емкость, и сочетание температуры и смещения может доминировать над тем, что на самом деле испытывает схема.Рабочий процесс выбора, который имеет тенденцию стареть, заключается в оценке емкости при предполагаемом напряжении постоянного тока, температурном диапазоне и полосе частот, а затем решает, соответствует ли оставшийся запас уровню комфорта конструкции.

Практическое руководство для X5R/X7R

Использование паспортной емкости при рабочем напряжении часто приводит к оптимистичным результатам, поэтому кривые смещения постоянного тока поставщика или прямые измерения обычно обеспечивают более спокойный путь проектирования.Увеличение номинального напряжения может уменьшить потери смещения постоянного тока, хотя это может противоречить размеру и стоимости, что будет заметно при покупке и компоновке.Когда стабильность емкости является приоритетом конструкции, часто выбираются диэлектрики с более низкой диэлектрической проницаемостью, такие как C0G/NP0, даже если достижимая емкость на единицу объема ниже.

Ходы выбора X5R/X7R (сгруппированы):

• Используйте кривые смещения или измерения при рабочем напряжении.
• Рассмотрите более высокое номинальное напряжение, чтобы уменьшить потери смещения (с компромиссом между размером и стоимостью).
• Используйте C0G/NP0, когда стабильность превышает плотность емкости.

Ток утечки и сопротивление изоляции (высокие типичные характеристики, ограниченность в реальности)

Керамические конденсаторы часто имеют низкий ток утечки и высокое сопротивление изоляции, что обеспечивает кратковременное накопление энергии, удержание смещения и работу узлов с высоким импедансом.Несмотря на это, утечка не равна нулю, и она становится заметной в продуктах со сверхнизким энергопотреблением, прецизионных интеграторах и схемах с длительным временем удержания, где бюджет заряда эмоционально ограничен и каждый микроусилитель ощущается личным во время анализа мощности.Утечка также имеет тенденцию увеличиваться в зависимости от емкости и условий эксплуатации, поэтому увеличение емкости может незаметно увеличить допуск на утечку.Обоснованный подход заключается в том, чтобы рассматривать утечку и ИК как параметры, подлежащие проверке при рабочем напряжении и температуре, особенно когда поведение схемы зависит от сохранения заряда, а не от мгновенной фильтрации.

Когда утечка становится ограничением на уровне системы

В режимах ожидания с батарейным питанием утечка в микроамперах может преобладать над бюджетом сна и подрывать в противном случае тщательное регулирование мощности.В путях выборки и хранения и интеграторах утечка проявляется в виде спада или смещения, которое может имитировать алгоритмическую ошибку.Во входах датчиков с высоким импедансом утечка может настолько исказить показания, что ее сочтут внешним шумом, пока измерения не изолируют истинный источник.

Проблемные области, вызванные утечками (сгруппированы):

• Резервные аккумуляторные системы: увеличение тока ожидания из-за потерь в микроамперах.
• Выборка и хранение/интеграторы: поведение спада и смещения
• Входы датчиков с высоким импедансом: искажение показаний ошибочно связано с шумом.

Риски надежности и практические способы держать их под контролем

Отказы, вызванные механическим напряжением

Керамические конденсаторы механически жесткие, и эта жесткость может незаметно сработать против вас, когда печатную плату попросят согнуть.В реальных сборках изгиб проявляется в местах, о которых люди не всегда задумываются, пока сбой не вызовет проблему: депанелизация, установка корпуса, вставка разъема, загрузка тестового приспособления и даже момент «просто прижми еще немного» во время затяжки винтов.Когда плата изгибается, растягивающее напряжение может передаваться на корпус конденсатора, в результате чего часто образуется набор микротрещин, которые сначала остаются невидимыми, но постепенно проявляются как ухудшение электрических свойств.

Эти трещины могут постепенно снижать эффективную емкость, увеличивать утечки или создавать периодические симптомы, которые во время отладки кажутся раздражающе непоследовательными.При повторяющихся термических циклах трещина также может со временем расти и, в наиболее тяжелых случаях, перерасти во внутреннее короткое замыкание.

Корпуса большего размера, как правило, более уязвимы, поскольку они охватывают большую площадь платы и перекрывают зоны изгиба, но сам по себе размер редко объясняет всю историю неудач.Размещение и ориентация обычно определяют, сохранится ли один и тот же номинал конденсатора комфортно или станет первым слабым звеном.При полевых испытаниях и лабораторных исследованиях отказы часто группируются в знакомых участках с высокой нагрузкой, где напряжение на плате концентрируется, а не распространяется.

Кластеризация отказов часто наблюдается вблизи:

• Монтажные отверстия
• Края доски
• Большие разъемы
• Разделительные выступы панели

Повседневное повышение надежности обычно достигается за счет подхода к механическому напряжению как к контролируемому фактору проектирования, а не как к чему-то, с чем нужно «быть осторожным» позже в заводских условиях.Практическая цель состоит в том, чтобы предотвратить попадание напряжения платы на керамический корпус и избежать образования трещин во время пайки и доработки.

Типичные механизмы отказа и как они проявляются

• Изгиб печатной платы и локализованная деформация

Изгиб печатной платы может быть незначительным и все же привести к повреждению.Даже небольшое отклонение может привести к высокой локализованной деформации на выводах конденсатора, особенно вблизи галтели припоя, где градиенты напряжений достигают максимума.Там часто возникают микротрещины, а последующие эффекты имеют тенденцию проявляться в виде электрических «причуд», прежде чем они перерастут в серьезные неисправности.

Общие результаты включают в себя:

- Потеря или дрейф емкости (часто легче всего заметить в схемах фильтрации и синхронизации)

- Более высокая рассеиваемая мощность и дополнительный самонагрев при пульсациях тока

- Периодические замыкания, которые появляются только при вибрации, ударах или перепадах температуры.

• Напряжение, вызванное пайкой, и термический удар

Перегрев, неравномерный нагрев или чрезмерная механическая сила во время пайки могут привести к термическому повреждению и остаточному напряжению.Ручная доработка является частым источником скрытых отказов, поскольку тепло обычно подается с одной стороны, в то время как другая сторона остается прохладной, создавая несоответствие температур, которое способствует растрескиванию.Что особенно расстраивает, так это то, что деталь может пройти входной контроль и базовые стендовые испытания, а затем выйти из строя позже, когда продукт столкнется с реальной вибрацией, циклическими изменениями температуры или длительным временем простоя.

Меры по смягчению последствий на уровне совета директоров, которые сохраняются в производстве

• Уменьшите нагрузку при транспортировке и сборке.

Когда команды находятся под давлением графика, легко принять небольшую гибкость сборки как «норму», но часто именно здесь срок службы MLCC незаметно сокращается.Практики, которые уменьшают прямую передачу силы на компоненты, как правило, окупаются за счет меньшего количества периодических возвратов и меньших затрат времени на невоспроизводимые отказы.

Рекомендуемые действия:

- Избегайте приложения прямой силы к компонентам во время манипуляций, проверки, соединения разъемов или крепления приспособления.

- Используйте методы депанелизации, ограничивающие гибкость;надрезы и защелкивания часто приводят к значительному изгибу, тогда как фрезеровка или контролируемые приспособления обычно уменьшают нагрузку.

• Оптимизация размещения и ориентации во время проектирования печатной платы.

Решения по компоновке могут либо безвредно распределить нагрузку, либо сконцентрировать ее там, где MLCC страдают больше всего.Периодические неисправности, связанные с трещинами, часто приводят к тщательному размещению и ориентации конденсаторов, поскольку эти изменения могут улучшить стабильность без изменения спецификации.

Рекомендации по размещению и ориентации:

- Размещайте конденсаторы вдали от областей с высокой нагрузкой, таких как края платы, монтажные отверстия, большие разъемы и выступы панели.

- Ориентируйте MLCC так, чтобы длинная ось была перпендикулярна основному направлению изгиба, чтобы уменьшить деформацию растяжения на концах.

- Добавьте зоны защиты вдоль известных путей изгиба вместо того, чтобы полагаться на «тщательную сборку» как единственную меру защиты.

• Минимизируйте нагрузку при пайке и держите доработку под контролем

Пайка и доработка — это те случаи, когда в противном случае надежные макеты все равно могут получить скрытые повреждения.Цель состоит в том, чтобы сохранить плавные температурные градиенты и избежать механических повреждений, пока припой находится в уязвимом полутвердом состоянии.

Действия, ориентированные на процесс:

- Используйте профили припоя, которые нагреваются равномерно и избегают резких температурных градиентов по всей детали.

- Во время ручной пайки или доработки предварительно нагрейте участок, чтобы уменьшить тепловой удар и избежать поддевания, толкания или скручивания компонента, пока припой не полностью жидкий.

- Ограничьте количество повторных циклов доработок, поскольку каждый проход добавляет накопительное напряжение и увеличивает вероятность появления трещины, которая проявится позже.

Практическая перспектива надежности

Во многих продуктах механическая надежность повышается в большей степени за счет дисциплины компоновки и ограничений сборки, чем за счет простого выбора MLCC более высокого класса.Замена на «лучший» конденсатор, оставляя без внимания гибкость платы, часто просто перемещает место сбоя системы, а не устраняет такое поведение.Команды, которые заранее выявляют «горячие точки» напряжения, обычно видят максимальное повышение надежности с минимальными нарушениями затрат и графика.

Звуковой шум («свист») и последствия на уровне системы

Керамические конденсаторы с диэлектриком High-K могут преобразовывать электрическую энергию в физическое движение посредством пьезоэлектрических и электрострикционных эффектов.При наличии переменного напряжения конденсатор может вибрировать.Если эта вибрация передается на печатную плату и плата резонирует в слышимом диапазоне, продукт может издавать тон, обычно описываемый как «свист», «пение» или «визг катушки», даже если за это не отвечает ни один индуктор.

Этот эффект обычно не является причиной отказа надежности сам по себе, но может перерасти в проблему качества и удобства использования.В изделиях, используемых вблизи людей, бытовых приборах, медицинском оборудовании и офисной электронике даже слабый тон может восприниматься как дефект.Это также может указывать на условия эксплуатации с высокими пульсациями напряжения или слегка затухающими резонансами, которые иногда сопровождаются другими проблемами системы, такими как чувствительность к электромагнитным помехам или предельная стабильность шины питания.

Продукты, в которых слышимый шум часто замечается быстро:

- Бытовые устройства, используемые в тихих помещениях.

- Медицинское оборудование, используемое рядом с пациентами и врачами.

- Офисная электроника в общих рабочих местах.

Почему звук становится заметным

• Электрическое возбуждение

Импульсные стабилизаторы и нагрузки ШИМ могут размещать сильные компоненты переменного тока на MLCC на частоте переключения и ее гармониках.При одном и том же электрическом приводе высокие значения емкости и диэлектрики с высоким содержанием калия часто создают большую механическую нагрузку, что делает вибрацию легче вызвать и ее труднее игнорировать.

Электрические условия, которые обычно увеличивают возбуждение:

- Пульсации импульсного регулятора на основной частоте переключения

- Гармоническое содержание быстрых фронтов и поведение ШИМ

- Использование диэлектрика High-K в узлах со значительным переменным напряжением.

• Механическое усиление с помощью печатной платы

Конденсатор может обеспечивать движение, но печатная плата часто обеспечивает громкость.Большие, тонкие платы или плохо поддерживаемые области могут резонировать и значительно усиливать вибрацию, поэтому две конструкции, использующие один и тот же конденсатор, могут звучать совершенно по-разному.

Механические факторы, которые обычно повышают акустическую мощность:

- Большие, тонкие секции печатной платы с низким демпфированием

- Недостаточная механическая поддержка вблизи вибрирующей зоны.

- Резонансные режимы, которые попадают в самый чувствительный слышимый диапазон

Стратегии смягчения последствий, которые поддерживают электрические намерения

• Уменьшите электрический привод, вызывающий вибрацию.

Уменьшение пульсаций переменного тока на MLCC часто напрямую снижает механическое возбуждение, что обычно является самым чистым решением, когда оно доступно.На практике это может включать корректировку плана развязки или поведения силового каскада, а не винить в этом один конденсатор.

Обычно используемые подходы:

- Уменьшите пульсации переменного тока за счет улучшения распределения развязки, добавления местной объемной емкости или регулировки компенсации регулятора, где это необходимо.

- Используйте несколько конденсаторов меньшего размера параллельно, чтобы уменьшить пульсации и распределить механическое возбуждение по частям и местам.

• Корректируйте выбор компонентов, когда шум становится проблемой продукта

Когда слышимый шум влияет на восприятие клиента, могут помочь изменения выбора, особенно на узлах, где наблюдается высокое переменное напряжение.Часто речь идет о балансе электрических характеристик, размера и вероятности генерации звука.

Варианты выбора компонентов:

- Используйте более низкие пьезоэлектрические диэлектрики или альтернативные типы конденсаторов там, где это приемлемо в местах с высоким переменным напряжением (например, рельсы возле коммутационных узлов).

- Выбирайте корпуса и стили монтажа, которые уменьшают механическое сцепление, признавая при этом, что резонанс печатной платы часто доминирует над конечным слышимым результатом.

• Добавьте демпфирование в механическую систему

Если плата действует как динамик, замена механической системы может быть более эффективной, чем повторная замена деталей.Цель состоит в том, чтобы сместить резонансы за пределы слышимой полосы или уменьшить амплитуду вибрации там, где доска «любит» двигаться.

Механическая тактика:

- Увеличьте локальную жесткость печатной платы или добавьте опору вблизи шумной области, чтобы вывести резонанс за пределы слышимого диапазона.

- Отрегулируйте размещение, чтобы избежать расположения конденсаторов в пучностях вибрации, где движение (и, следовательно, звук) может резко увеличиться.

Звуковой шум лучше всего рассматривать как электромеханическое взаимодействие, а не как странную аномалию, специфичную для конкретного компонента.Когда выбор конденсатора, топология питания и механическое поведение печатной платы оцениваются вместе, «свист» обычно становится тем, что можно воспроизвести, измерить и настроить, а не периодической жалобой, которая появляется только в самый неподходящий момент.

Заключение

Керамические конденсаторы сочетают в себе небольшой размер, широкую доступность емкости, низкую стоимость и высокие высокочастотные характеристики, что делает их незаменимыми в силовой, аналоговой, радиочастотной и цифровой электронике.Их реальное поведение определяется условиями эксплуатации, такими как частота, смещение постоянного тока, температура, пульсирующий ток, расположение печатной платы и механическое напряжение, что означает, что правильный выбор предполагает нечто большее, чем просто выбор номинального значения емкости.Понимание структуры MLCC, диэлектрических свойств, характеристик импеданса, ESR, резонанса и рисков надежности помогает создавать более стабильные и надежные схемы.Тщательный выбор конденсаторов, правильное размещение печатной платы, правильное снижение напряжения и контролируемое механическое обращение — все это способствует улучшению электрических характеристик и увеличению срока службы практических электронных систем.

Часто задаваемые вопросы [FAQ]

1. Почему эффективная емкость MLCC может оказаться значительно ниже ее номинального значения в реальных цепях?

Эффективная емкость MLCC может уменьшаться, поскольку на керамические диэлектрики влияют смещение постоянного тока, температура и частота.Диэлектрики класса II с высокой емкостью, такие как X5R и X7R, часто теряют емкость при увеличении рабочего напряжения.Это означает, что конденсатор с маркировкой 10 мкФ может вести себя как конденсатор гораздо меньшего номинала после установки в реальную цепь.

2. Как ESR и ESL влияют на работу керамического конденсатора на высоких частотах?

Эквивалентное последовательное сопротивление (ESR) и эквивалентная последовательная индуктивность (ESL) сильно влияют на поведение керамического конденсатора на более высоких частотах.ESR влияет на потери и затухание пульсаций, а ESL определяет, когда конденсатор начинает действовать индуктивно, а не емкостно.Неправильное размещение или длинные трассы печатной платы могут усилить эти эффекты и снизить производительность фильтрации.

3. Почему размещение конденсатора иногда важнее, чем само значение емкости?

Размещение напрямую влияет на индуктивность контура и поведение импеданса.Конденсатор меньшего размера, расположенный очень близко к нагрузке, может работать лучше, чем конденсатор большего размера, расположенный дальше, поскольку более короткий электрический путь снижает индуктивные эффекты.Это особенно важно в высокоскоростных цифровых приложениях и приложениях с развязкой питания.

4. Как тип диэлектрика влияет на стабильность и надежность керамического конденсатора?

Различные диэлектрические материалы обеспечивают разное электрическое поведение.Стабильные диэлектрики, такие как C0G/NP0, сохраняют постоянную емкость при изменении температуры и напряжения, тогда как диэлектрики с высокой емкостью, такие как X7R или Y5V, могут значительно меняться в зависимости от смещения и температуры.Выбор правильного диэлектрика зависит от того, что важнее в приложении: стабильность или плотность емкости.

5. Почему MLCC уязвимы к механическому растрескиванию печатных плат?

MLCC механически жесткие, поэтому изгиб печатной платы и напряжения при сборке могут передавать нагрузку непосредственно на керамический корпус.Трещины часто образуются возле паяных соединений, когда платы изгибаются во время снятия панели, вставки разъема или монтажа.Эти трещины могут впоследствии вызвать дрейф емкости, утечку или короткое замыкание.

6. Как собственная резонансная частота влияет на работу керамического конденсатора?

Каждый керамический конденсатор имеет собственную резонансную частоту, при которой емкостное и индуктивное реактивное сопротивление становятся равными.В этот момент сопротивление достигает минимума.За пределами этой частоты конденсатор начинает вести себя больше как катушка индуктивности, что может снизить его способность эффективно фильтровать шум.

7. Почему инженеры часто используют параллельно несколько керамических конденсаторов вместо одного большого конденсатора?

Использование нескольких конденсаторов параллельно помогает распределить ток, снизить ESR и улучшить переходные характеристики в различных диапазонах частот.Он также расширяет собственные резонансные частоты, создавая более эффективную широкополосную развязку и улучшая общую стабильность мощности.

8. Как керамические конденсаторы могут создавать слышимый шум в электронных системах?

Некоторые керамические конденсаторы вибрируют из-за пьезоэлектрических и электрострикционных эффектов внутри диэлектрических материалов с высоким содержанием калия.Когда импульсные регуляторы или сигналы ШИМ подают напряжение переменного тока, эти вибрации могут передаваться на печатную плату и создавать звуковые звуки, такие как свист или жужжание.

9. Почему снижение напряжения важно при выборе керамических конденсаторов?

Снижение напряжения повышает надежность и уменьшает потери емкости при смещении постоянного тока.Эксплуатация конденсатора при напряжении значительно ниже максимального номинального напряжения снижает напряжение электрического поля внутри диэлектрика, что помогает поддерживать более стабильную емкость и снижает риски долговременной деградации.

10. Как проходные конденсаторы улучшают подавление электромагнитных помех по сравнению со стандартными байпасными конденсаторами?

Проходные конденсаторы фильтруют шум, прокладывая проводники непосредственно через корпус конденсатора, позволяя подавлять высокочастотные помехи на границах корпуса и интерфейсах разъемов.Это делает контроль электромагнитных помех более эффективным, чем использование только стандартных байпасных конденсаторов, расположенных глубже внутри схемы.
