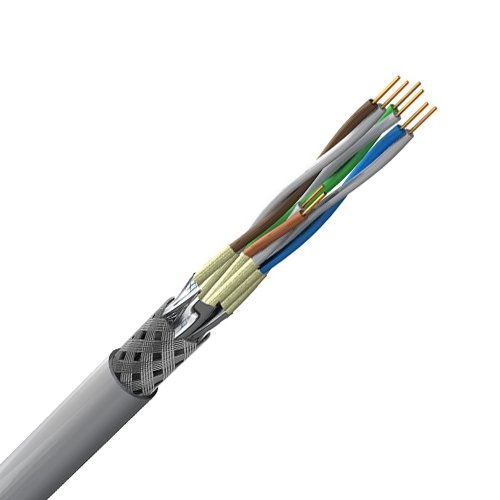

Кабель Cat 7: особенности, применение и руководство по установке

Кабель Cat 7 — это полностью экранированный Ethernet-кабель, предназначенный для поддержки высокочастотной передачи данных, а также для снижения помех, кросстоков и потерь сигнала. Благодаря усовершенствованной структуре экранирования, более высокой пропускной способности и поддержке 10 гигабитного Ethernet, кабель Cat 7 широко используется в средах, которые требуют надежной работы сети. В этой статье объясняется конструкция кабеля Cat 7, его рабочие характеристики, преимущества, ограничения, соображения по установке и причины его разработки.

Каталог

Введение в кабель Cat 7

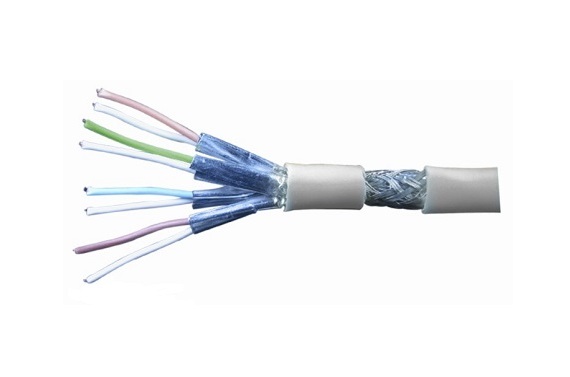

Что такое кабель Cat 7

Кабель Cat 7 — это полностью экранированный Ethernet-кабель, состоящий из восьми медных проводников, организованных в четыре скрученных пары.

В большинстве дизайнов:

• Каждая скрученная пара обернута в фольгу

• Полный кабель защищен дополнительным плетеным экранированием

Эта многослойная защита — это не просто небольшое улучшение дизайна. Это характеристика, которая придает кабелю Cat 7 его уникальную идентичность и отделяет его от более старых неэкранированных или слабо экранированных сетевых кабелей.

Почему существует структура экранирования

Структура экранирования предназначена для контроля помех на гораздо более высоком уровне, чем обычные Ethernet-кабели.

В реальных установках качество сигнала часто зависит от нескольких окружающих условий:

• Близлежащие линии электропередач

• Плотно упакованное оборудование

• Пакеты соседних сетевых кабелей

• Электрически шумные пространства

В таких условиях стандартное кабелирование может по-прежнему функционировать, однако запас производительности часто становится уже и менее надежным. Эта неопределенность может быть раздражающей в профессиональных средах, где стабильное поведение важнее, чем оптимистичные лабораторные ожидания.

Кабель Cat 7 был разработан для решения этой проблемы физического уровня напрямую. Ограничивая электро-магнитные помехи, кросстоки и утечки сигнала, он поддерживает более чистую передачу сигнала при увеличении рабочей частоты и повышении уровня окружающего шума.

Частотный диапазон и профиль пропускной способности

С точки зрения производительности стандартный кабель Cat 7, как правило, имеет предел до 600 МГц.

Некоторые усовершенствованные версии описаны с пределом около 1 000 МГц.

Это число не просто рекламная статистика. Оно отражает способность кабеля нести более сложные сигналы с меньшими искажениями и более строгим контролем шума. В практических установках кабель Cat 7, как правило, ассоциируется с поддержкой до 10 Гбит/с на стандартных расстояниях канала. Это помещает его в категорию, которую чаще выбирают для требовательной инфраструктуры, чем для случайных, временных или низконапряженных сетевых решений.

Как он сравнивается с Cat 6

По сравнению с Cat 6, который обычно работает около 250 МГц, Cat 7 предлагает более широкий диапазон рабочих характеристик.

Разница заключается не только в более высокой пропускной способности на бумаге. Более широкий диапазон дает сетевым дизайнерам больше пространства для маневра, и эта дополнительная допустимость часто становится обнадеживающей, когда реальные переменные установки начинают накапливаться.

К этим переменным могут относиться:

• Патч-панели

• Разъемы

• Изгибы кабеля

• Изменения температуры

• Замена оборудования

• Будущие настройки системы

Во многих проектах ценность кабеля более высокой категории не полностью проявляется в день установки. Она становится более очевидной позже, когда от сети ожидается стабильность, несмотря на менее чем идеальные условия.

Механические компромиссы в физической установке

Кабель Cat 7 толще и менее гибок из-за добавленных слоев экранирования.

Этот компромисс заслуживает простого признания. Более высокое экранирование улучшает изоляцию, но также делает маршрутизацию, окончательную сборку и управление кабелем более требовательными. Установщики, работавшие в переполненных стойках и шкафах, обычно осознают это без особых споров: опубликованная производительность кабеля не автоматически переходит в производительность на месте.

Если установка выполняется небрежно, некоторые теоретические преимущества могут исчезнуть. Общие проблемные точки включают:

• Игнорирование радиуса изгиба

• Нарушение непрерывности экранирования

• Применение неравномерных методов заземления

• Принуждение кабеля к узким маршрутам

По этой причине Cat 7 лучше понимать как полный выбор системы, а не простую замену кабеля. Это различие часто отделяет продуманный дизайн от дорогого разочарования.

Разъёмы, окончательная сборка и целостность канала

Выбор разъёмов и качество окончательной сборки имеют большое значение для Cat 7.

Высокочастотная производительность зависит от того, чтобы весь путь передачи поддерживал надёжный контроль близкостного перекрёстного взаимодействия и потерь возврата. Сам по себе кабель не может гарантировать конечный результат. Исход зависит от всех компонентов канала, работающих в согласии.

Это включает:

• Разъёмы

• Розетки

• Непрерывность экранирования

• Поведение заземления

• Качество установки

Эта точка часто недооценивается в обсуждениях кабелей высокой категории. Премиум-кабель с плохо подобранными компонентами может предоставить значительно меньшие результаты, чем ожидалось. В отличие от этого, тщательно спроектированный канал часто демонстрирует большую согласованность, даже когда окружение является сложным, а допуск на сбой очень низким.

Поддержка обслуживания и эксплуатационные условия

Еще одно преимущество Cat 7 – это его способность поддерживать множество услуг через разные пары, когда система правильно спроектирована.

Эти услуги могут включать:

• Высокоскоростные данные

• Видео

• Аудио

Это делает Cat 7 хорошо подходящим для условий, где чистота сигнала и конвергенция услуг имеют реальную операционную ценность.

Типичные примеры включают:

• Промышленные объекты

• Инфраструктуру, связанную с телевещанием

• Помещения для технического оборудования

• Коммерческие сети с высокой плотностью

В этих условиях привлекательность выходит за рамки простой скорости. Команды часто заботятся не меньше о согласованности, разделении сигналов и низком уровне внешних помех. Эта предпочтение не является абстрактным; оно обычно связано с опытом, осторожностью и иногда с памятью о системах, которые выглядели адекватно, пока стресс не выявил их слабости.

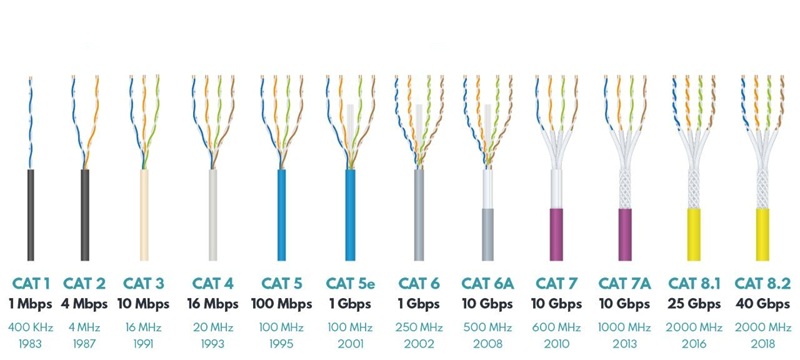

Типы Ethernet-кабелей

Ранние категории кабелей и их первоначальная роль

Ранние категории кабелей Ethernet разрабатывались для коммуникационных систем, которые работали при очень разных условиях по сравнению с современными сетями. Они поддерживали низкие скорости передачи данных, ограниченное соединение и базовые функции связи. Хотя эти категории кабелей больше не подходят для современных приложений Ethernet, они иллюстрируют, как структурированная проводка развивалась по мере увеличения требований к производительности сетей.

Cat 1

Cat 1 в основном использовался для голосовых коммуникационных систем и сигнализаций. Он не был предназначен для сетей Ethernet и появился в период, когда аналоговая связь доминировала в большинстве установок.

Cat 2

Cat 2 поддерживал голосовую связь и ограниченную передачу данных, включая сети Token Ring со скоростью 4 Мбит/с. Это был ранний шаг к цифровым сетям, но его производительные возможности быстро стали недоступными, когда сетевой трафик и требования к данным возросли.

Cat 3

Cat 3 работал на частотах до 16 МГц и поддерживал Ethernet со скоростью 10 Мбит/с. Он получил широкое распространение в ранних локальных сетях, поскольку обеспечивал практический баланс между производительностью и стоимостью. Поскольку использование сети расширялось для включения обмена файлами, мультимедийных приложений и доступа в Интернет, Cat 3 больше не мог обеспечить пропускную способность, необходимую для растущих требований к трафику.

Cat 4

Cat 4 обеспечивал немного лучшую производительность, чем Cat 3, и обычно использовался в средах Token Ring. Однако ограниченное принятие в отрасли и изменяющиеся стандарты сетей не позволили ему стать широко принятым долгосрочным решением для прокладки кабелей.

Переход к современным кабелям Ethernet

Поскольку сети становились все более важными для бизнес-операций, ожидания производительности расширялись за рамки базового соединения. Надежность, пропускная способность, масштабируемость и гибкость обновлений становились все более важными. Эти изменяющиеся требования способствовали разработке категорий кабелей, специально предназначенных для поддержки современных сетевых технологий Ethernet.

Cat 5 и его влияние на проектирование сетей

Кабель категории 5 ввел пропускную способность 100 МГц и поддержку Ethernet на 100 Мбит/c. Улучшенная скрутка проводников и изоляция уменьшили шум и повысили качество сигнала, сделав кабели сети более важным фактором общей производительности сети.

Его введение совпало с нарастающей зависимостью от сетевой инфраструктуры. Организации все больше полагались на:

• Общие серверы

• Бизнес-программное обеспечение

• Доступ в Интернет

• Увеличивающийся внутренний трафик

Поскольку использование сети увеличивалось, качество кабелей становилось все более важным. Установки, которые казались адекватными при легкой нагрузке, часто проявляли свои ограничения по мере роста объемов трафика. Кабель категории 5 помог установить структурированное кабелирование как масштабируемую и надежную основу для расширяющихся сетевых сред.

Кабель категории 5e и долгосрочное принятие

Кабель категории 5e улучшил характеристики кабеля категории 5, уменьшив затухание, минимизировав перекрестные помехи и улучшив характеристики задержки. Эти усовершенствования сделали гигабитный Ethernet практичным для развертывания в больших масштабах и помогли кабелю категории 5e стать одной из самых распространенных категорий Ethernet-кабелей.

На протяжении многих лет кабель категории 5e успешно поддерживал распространенные сетевые приложения, включая:

• Веб-серфинг

• Видеостриминг

• VoIP

• Общие офисные задачи

• Сетевое подключение малых предприятий

Его долгий срок службы демонстрирует, что успешные инфраструктурные решения зависят не только от технической способности, но и от того, насколько эффективно технология продолжает удовлетворять практические требования с течением времени.

Высокопроизводительное медное кабелирование

Поскольку требования к пропускной способности продолжали расти, разработка кабелей сосредоточилась на контроле потерь сигнала, помех и постоянстве передачи. Новые категории кабелей достигли более высокой производительности благодаря более строгому контролю как электрических, так и физических характеристик дизайна.

Кабель категории 6

Кабель категории 6 поддерживает частоты до 250 МГц и обеспечивает более сильную защиту от перекрестных помех и потерь возврата по сравнению с кабелем категории 5e. Он стал популярным выбором для сетей, требующих надежной работы гигабитного Ethernet и большего предела производительности.

Его преимущества особенно заметны в плотных установках, где пучки кабелей, переполненные пути и требования к долгосрочной надежности предъявляют большие требования к физической инфраструктуре.

Кабель категории 6a и 10 Гигабитный Ethernet

Кабель категории 6a был разработан для поддержки 10 Гигабитного Ethernet на полностью стандартном расстоянии канала. Он включает в себя улучшенное разделение пар и повышенную защиту от инопланетных перекрестных помех, помогая поддерживать надежную производительность в установках высокой плотности.

При 10 Гбит/с производительность сети может зависеть от нескольких факторов:

• Помехи от соседних кабелей

• Несовершенная терминализация

• Непостоянные практики установки

В сравнении с кабелем категории 6, кабель категории 6a обеспечивает более постоянную долгосрочную поддержку для высокоскоростных приложений и часто выбирается для коммерческих установок, ожидающих роста пропускной способности в будущем.

Экранирование, частота и специализированное высокоскоростное использование

Кабель категории 7

Кабель категории 7 ввел обширное экранирование и более высокие рабочие частоты для повышения устойчивости к электромагнитным помехам и поддержки высокоскоростной Ethernet-связи. Несмотря на свои технические возможности, принятие его было ограничено на некоторых рынках из-за соображений совместимости, стандартов разъемов и широкого принятия кабеля категории 6a.

Кабель категории 8

Кабель категории 8 еще больше расширяет производительность медного Ethernet и в первую очередь предназначен для приложений центра обработки данных на короткие расстояния. Поддерживая работу на 25 Гбит/с и 40 Гбит/с на ограниченных расстояниях, он предназначен для высокоплотных сред, где требуется максимальная пропускная способность.

Как категории кабелей на самом деле отличаются

Категории Ethernet-кабелей отличаются не только поддерживаемой скоростью. Их производительность также зависит от электрических характеристик, физической конструкции и способности сохранять качество сигнала в сложных условиях эксплуатации.

Пропускная способность и оценка частоты

Каждая следующая категория кабелей поддерживает более высокие рабочие частоты, позволяя более продвинутые методы сигнальной передачи и более высокие скорости передачи данных. Однако частота сама по себе не определяет производительность. Кабель также должен сохранять целостность сигнала в реальных условиях эксплуатации, именно поэтому категории оцениваются на основе контролируемых испытаний производительности.

Контроль перекрестных помех

По мере увеличения скоростей передачи помехи между парами проводов становятся более значительной проблемой. Общими формами перекрестных помех являются:

• Перекрестные помехи ближнего конца

• Перекрестные помехи дальнего конца

• Инопланетные перекрестные помехи

Более новые категории кабелей уменьшают эти эффекты благодаря улучшенной скрутке, разделению пар, экранированию и более строгим допускам при производстве. Более эффективный контроль перекрестных помех способствует более надежной работе при длительном сетевом трафике.

Затухание и потери возврата

Ослабление сигнала увеличивается с ростом частоты и расстояния передачи. Показатель возврата относится к отражениям сигнала, вызванным несоответствиями импеданса в кабельной системе. Более высокие категории кабелей улучшают эти характеристики за счет более точной конструкции и строгих эксплуатационных характеристик, помогая поддерживать качество сигнала в требовательных сетевых средах.

Физическая конструкция

Производительность кабеля также зависит от нескольких физических характеристик дизайна:

• Качество изоляции

• Однородность проводника

• Метод экранирования

• Внутренняя геометрия

Даже небольшие изменения в этих факторах могут повлиять на электрические характеристики. По этой причине правильные практики установки остаются необходимыми для достижения надежной работы сети.

Практическое руководство по выбору правильного кабеля

Выбор категории Ethernet-кабеля должен основываться на текущих требованиях, планах будущего расширения, условиях установки и ожидаемом сроке службы.

Использование в домашних условиях и малом офисе

Cat 5e по-прежнему подходит для многих домашних и малых офисных сетей, в то время как Cat 6 обеспечивает дополнительный запас производительности для будущего роста. При установке нового кабеля выбор категории, основанный исключительно на текущих потребностях, может привести к более ранним обновлениям по мере увеличения требований сети.

Коммерческие и многоустройства среды

Коммерческие условия часто требуют поддержки:

• Беспроводные точки доступа

• IP-камеры

• VoIP-системы

• Локальные серверы

• Объединенные uplink-каналы

В таких ситуациях Cat 6a часто обеспечивает эффективный баланс производительности, масштабируемости и долгосрочной ценности.

Центры обработки данных и высокоскоростные короткие соединения

Cat 8 лучше всего подходит для короткос距离, высокопропускных соединений внутри центров обработки данных. За пределами этих сред его преимущества могут не оправдывать дополнительные затраты или требования к развертыванию.

Более широкая перспектива эволюции кабелей

Прогресс от Cat 1 до Cat 8 отражает растущие требования к сетевой инфраструктуре. Каждое поколение улучшает полосу пропускания, целостность сигнала и управление помехами при поддержке все более требовательных приложений. Более важно, что эта эволюция демонстрирует, что сетевые кабели следует рассматривать как долгосрочную инфраструктуру, а не как временный аксессуар. Выбор соответствующей категории кабеля требует балансировки текущих потребностей, будущего роста, требований совместимости и долгосрочной эксплуатационной надежности.

Преимущества кабеля Cat 7

Cat 7 привлекает внимание в медных развертываниях Ethernet, потому что он сохраняет больший рабочий запас в местах, где электромагнитный шум постоянен, а плотность трафика остается высокой. На практике этот запас часто оказывается более обнадеживающим, чем показатель скорости, особенно для команд, которые уже имели дело с нестабильными соединениями под давлением.

Во многих производственных средах проблемы с сетью не начинаются с полного разрыва соединения. Обычно они проявляются в менее драматичных, но гораздо более раздражающих формах:

• Прерывистая потеря пакетов

• Неровный поток данных

• Увеличение повторных передач

• Приемлемые результаты в базовых тестах, за которыми следует заметное ухудшение во время длительной нагрузки

Cat 7 был разработан для уменьшения такого рода нестабильности. Это достигается за счет комбинации более строгого экранирования, более жестких электрических допусков и более высокой способности к частотам, что дает медный канал, который сохраняет стабильность, когда условия становятся менее благоприятными.

Более стабильная работа в электрически шумных средах

Одним из самых практичных достоинств Cat 7 является его способность сохранять качество сигнала, когда электрические помехи трудно избежать. Во многих местах данные кабели должны сосуществовать с системами, которые создают шум или усложняют прокладку кабеля:

• Офисные этажи

• Помещения с оборудованием

• Фабрики

• Больницы

• Транспортные объекты

• Умные здания

В этих условиях сетевые кабели часто проходят рядом с:

• Линиями электропередачи

• Оборудованием HVAC

• Двигателями

• Управлением освещением

• Лифтами

• Большими кабельными связками

В таких условиях требование к полосе пропускания — лишь часть истории. Окружающая электромагнитная среда также часто влияет на поведение соединения не меньше, а иногда и больше, чем команды ожидают в ходе первоначального планирования.

Cat 7 напрямую решает эту проблему за счет значительного экранирования на общем уровне кабеля и, во многих конструкциях, вокруг отдельных пар. Эта структура ограничивает входящий в кабель внешний шум, а также снижает внутренние помехи между парами. Это становится особенно актуальным, когда пути переполнены, и идеальные расстояния разделения не могут быть сохранены на протяжении всего пути. Категория кабеля, которая показывает хорошие результаты только в контролируемой лаборатории, мало может гарантировать надежность в полевых условиях. Cat 7 привлекательна, потому что она предназначена для защиты целостности сигнала в обычных, ограниченных и иногда беспорядочных условиях установки.

Одним из самых ярких технических преимуществ Cat 7 является его улучшенное соотношение затухания к перекрестным помехам. По мере увеличения рабочей частоты связь между потерей сигнала и шумом становится более тонкой. Более высокая пропускная способность имеет ограниченную практическую ценность, если передаваемый сигнал не может оставаться различимым на фоне помех по всему каналу.

Cat 7 улучшает этот баланс за счет:

• Более жестких производственных допусков

• Более строгого контроля чужих перекрестных помех

• Лучшего управления внутренним взаимодействием пар

Это имеет еще большее значение в плотных установках. Когда множество кабелей собраны вместе, каждый кабель может стать источником помех для других. При легком трафике эта слабость может оставаться скрытой достаточно долго, чтобы создать ложное чувство уверенности. При постоянном трафике ситуация меняется. Проблема, как правило, проявляется в таких нагрузках, как:

• Обратная связь видеонаблюдения

• Трафик виртуализации

• Долговременное перемещение данных с востока на запад

• Передачи, связанные с хранением

Более строго контролируемая кабельная система помогает избежать ухудшения производительности именно в моменты пиковых нагрузок и при низкой операционной допустимости. По этой причине Cat 7 часто лучше описывать как вариант, ориентированный на стабильность, а не просто как более быстрый кабель.

Большая пропускная способность для современных приложений

Cat 7 также предоставляет больше запаса пропускной способности, чем более низкие категории, которые обычно оцениваются около 250 МГц. С производительностью не менее 600 МГц она предлагает дополнительное пространство для высокочastотных сигналов и будущего расширения. Это не значит, что каждая установка немедленно использует весь этот потенциальный запас. Более реалистичная выгода заключается в том, что кабельная структура с меньшей вероятностью станет скрытым ограничением по мере увеличения нагрузки на приложения, которые становятся более тяжелыми, постоянными и менее предсказуемыми.

В средах с требовательными сервисами использование часто растет рывками, а затем остается повышенным дольше, чем ожидалось. Распространенные примеры включают:

• 4K IP видеонаблюдение

• Мультикамерные системы безопасности

• Передачи крупных файлов

• Резервный трафик

• Перемещение виртуальных машин

• Доступ к хранилищу

• Конвергированные системы «умного здания»

Кабельная система с большим электрическим запасом, как правило, лучше справляется с этой прогрессией с меньшим количеством неприятных сюрпризов. Опыт часто умаляет ранние предположения: выбор инфраструктуры обычно оценивается спустя годы после установки, а не в тот день, когда кабель проходит сертификацию. Дополнительный запас может казаться тихим в начале, однако он становится гораздо более заметным, когда сеть развивается быстрее, чем предполагали прогнозы.

Cat 7 была разработана с учетом сетей медной передачи данных класса 10 Гбит/с. Его экранирование и частотные возможности обеспечивают стабильную работу 10G по всему каналу, когда система правильно спроектирована и установлена. Эта деталь требует внимания. В структурированном кабелировании поддерживаемая скорость зависит не только от того, подключается ли связь один раз. Она зависит от того, сохраняет ли связь чистую работу под нагрузкой, со временем и в реальной установке, а не в упрощенной тестовой настройке.

Многие сети выглядят здоровыми во время начального включения, потому что базовые проверки подключения проходят без сопротивления. Позже, когда добавляются новые пользователи, устройства и приложения, скрытые слабости начинают проявляться. В таком контексте Cat 7 предлагает более устойчивую базу для 10G медной передачи данных, особенно в местах, где повторное прокладывание кабелей может нарушить операции или увеличить затраты.

Практическая привлекательность не в том, что Cat 7 стремится к большему числу ради самого числа. Она заключается в том, что уменьшает вероятность того, что производительность 10G будет зависеть от условий, которые в теории выглядят аккуратно, но редко встречаются в повседневной работе.

Более стабильные соединения при реальных условиях установки

Еще одно преимущество Cat 7 — это стабильность при ежедневных эксплуатационных условиях. Инфраструктура сети часто оценивается по пиковым спецификациям, однако ежедневная производительность гораздо больше зависит от того, насколько хорошо связка выдерживает стресс от установки, изменения окружающей среды и постоянную нагрузку. В реальных развертываниях несколько факторов формируют конечный результат:

• Сгибы кабеля

• Переполненные лотки

• Плотность патчей

• Качество заземления

• Близость к помехам

Экранирование Cat 7 и более строгие электрические характеристики помогают сохранить качество соединения под давлением. Эта последовательность имеет подлинную операционную ценность. Стабильные соединения сокращают время на устранение неполадок, ограничивают случайные ошибки и придают сетевым командам больше уверенности в уровне, поддерживающем бизнес-приложения.

Во многих ситуациях самым дорогим сбоем является не полное отключение. Это повторяющаяся проблема, которую трудно изолировать, ухудшающая качество сервиса и никогда не вызывающая четкий сигнал о сбое. Кабельная система, которая снижает вероятность этих пограничных условий, может сэкономить значительно больше, чем может показать простое сравнение цен. Этот момент часто упускается, когда обсуждения сосредотачиваются только на категориях и рекламируемой пропускной способности.

Поскольку Cat 7 разработан для более сильного подавления шума и более строгого контроля перекрестных помех, он может способствовать снижению уровня ошибок и более стабильной передаче. Чистота сигналов поддерживает более стабильную пропускную способность и сокращает количество повторных передач, которые тихо потребляют производительность, оставляя команды в недоумении, куда делась пропускная способность.

Это становится более актуальным в услугах, чувствительных к задержкам или ожидающих непрерывной доступности:

• Приложения, чувствительные к задержке

• Системы с постоянной работой

• Сервисы для пользователей с высоким уровнем видимости

• Операции крупного масштаба, где небольшие ошибки повторяются часто

Более глубокий вывод заключается в том, что качество соединения должно оцениваться по устойчивости, а не только по заявлениям о скорости. Сеть, которая остается предсказуемой в часы пик, во время обслуживания и при колебаниях окружающей среды, обычно более ценна, чем та, которая выглядит впечатляюще только в коротких демонстрациях. Cat 7 соответствует этой философии, поскольку его дизайн подчеркивает электрическую дисциплину по всему каналу, а не только номинальные возможности.

Более длительная ценность обслуживания для медной инфраструктуры

Cat 7 был разработан для продления практического срока службы медной кабельной системы в период роста спроса на данные. Это остается одной из его самых убедительных характеристик. Кабель обычно является одной из самых долговечных частей физической сети, и его замена после того, как стены, потолки, стойки и маршруты уже используются, может быть разрушительной, дорогой и непопулярной в эксплуатации.

Более мощный кабель может отсрочить это разрушение, поддерживая меняющиеся потребности приложений в течение более длительного времени. Это не означает, что Cat 7 всегда является наиболее экономичным вариантом. Это означает, что, где вероятен будущий рост и физический доступ затруднен, планирование более долгого срока службы может отражать лучшую дисциплину и более спокойное восприятие долгосрочных затрат.

В планировании инфраструктуры кабель с самой низкой ценой покупки не всегда приводит к наименьшему общему исходу. Умеренная экономия при установке может обернуться большими расходами, если площадке потребуется повторная прокладка кабелей раньше, чем ожидалось. Cat 7 становится особенно привлекательным, когда цель состоит в том, чтобы сохранить медь жизнеспособной как можно дольше, не переходя немедленно на оптику повсюду.

Практические ограничения и соображения по внедрению

Даже с этими преимуществами Cat 7 не следует рассматривать как автоматическое обновление для каждого проекта. Его ценность зависит от нескольких окружающих условий:

• Бюджет

• Экосистема разъемов

• Качество заземления

• Уровень навыков установщика

• Общий дизайн сети

Экранированные системы требуют более тщательной установки. Плохое заземление или непоследовательное завершение могут снизить преимущества кабеля и даже вызвать новые проблемы. Cat 7 показывает наилучшие результаты, когда весь канал планируется как система, а не собирается из разрозненных частей.

Также стоит сравнить Cat 7 с другими вариантами:

• Cat 6a

• Оптика

Cat 6a часто обеспечивает достаточную поддержку 10G по более низкой цене и с более широкой совместимостью во многих структурированных кабельных средах. Оптика может быть более подходящей для:

• Долгих дистанций

• Очень высокого роста пропускной способности

• Полной иммунизации от электрических помех

По этой причине Cat 7 лучше всего понимать как целенаправленное решение. Он наиболее сильно аргументирует, когда медь должна оставаться на месте, ожидается поддержка 10G, помехи значительны, и дополнительная электрическая маржа оправдывает дополнительные инвестиции.

Заключение

Кабель Cat 7 был разработан для расширения возможностей медленных сетей путем предоставления более сильного экранирования, более высоких рабочих частот и улучшенной устойчивости к электрическим помехам. Его ценность заключается не только в скорости, но также и в поддержании стабильной производительности в условиях высокой нагрузки. Понимание его дизайна, требований к установке и практических приложений помогает определить, когда Cat 7 является правильным выбором для долгосрочной высокопроизводительной сетевой инфраструктуры.

Часто задаваемые вопросы [FAQ]

1. Почему Cat 7 использует как экранирование на уровне пар, так и общее экранирование кабеля вместо того, чтобы полагаться только на скрученные пары?

Кабель Cat 7 использует несколько слоев экранирования для снижения электромагнитных помех, утечек сигнала и перекрестных помех. Индивидуальное экранирование пар защищает каждую скручённую пару от внутренних помех, в то время как общее плетёное экранирование блокирует внешние источники шума. Эта конструкция помогает поддерживать более чистую передачу сигнала в средах с электропроводами, промышленным оборудованием и плотно упакованными сетевыми кабелями.

2. Как Cable Cat 7 улучшает долгосрочную надежность сети по сравнению с более низкими категориями кабелей?

Cat 7 обеспечивает поддержку более высоких частот, более сильное экранирование и более строгие электрические допуски, что создаёт большую эксплуатационную зону для будущих сетевых требований. Поскольку требования к пропускной способности увеличиваются и добавляются новые устройства, это дополнительное пространство помогает поддерживать стабильную работу, снижает деградацию сигнала и уменьшает риск проблем с производительностью, вызванных перекрестными помехами или интерференцией.

3. Почему правильное заземление и завершение особенно важны при установке кабеля Cat 7?

Производительность Cat 7 зависит от поддержания непрерывности экранирования на протяжении всего канала. Плохое заземление, неправильное завершение или несовместимые разъёмы могут снизить эффективность системы экранирования и ограничить способность кабеля контролировать помехи. По этой причине качество установки играет важную роль в достижении ожидаемых преимуществ в производительности.

4. В каких ситуациях Cat 7 предоставляет большее преимущество по сравнению со стандартным Ethernet-кабелем?

Cat 7 наиболее полезен в условиях высокого уровня помех и высокой плотности, где стабильность сети имеет решающее значение. Примеры включают промышленные предприятия, оборудование, коммерческие сети, системы видеонаблюдения, инфраструктуру автоматизации и установки, поддерживающие 10-гигабитный Ethernet. В этих условиях более сильное экранирование и улучшенная целостность сигнала помогают поддерживать надёжную работу в сложных условиях.

5. Почему Cat 7 часто описывают как промежуточную технологию между традиционными медными сетями и оптическими волокнами?

Cat 7 был разработан для увеличения практического срока службы медных кабелей при поддержке более высокой пропускной способности и лучшей защиты от шума. Это позволило организациям улучшить производительность сети, не вкладывая сразу средства в полную оптическую инфраструктуру. Это сделало Cat 7 переходным решением, которое уравновешивало улучшения производительности с привычностью и существующими методами развертывания медных сетей.
