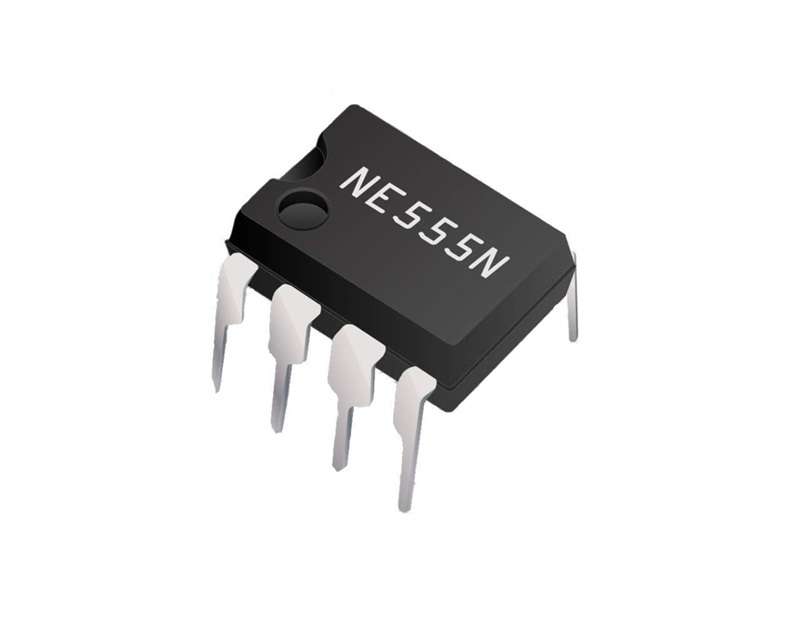

555 Таймер ИС Объяснение, Внутренняя Архитектура, Режимы и Применения

555 таймер — это компактная смешанная аналогово-цифровая ИС, используемая для таймирования, генерации импульсов, осцилляции и простого управления переключениями. Его внутренние компараторы, делитель напряжения, триггер, транзистор разряда и выходной каскад позволяют ему работать в моновибраторном, астабильном и бистабильном режимах. Эта статья объясняет соображения по проектированию 555 таймера, функции пинов, внутреннюю архитектуру, практические применения, точность таймирования, варианты устройств и факторы выбора.

Каталог

555 Таймер Проектные Соображения

555 таймер, как правило, ведет себя больше как компактный смешанный аналогово-цифровой строительный блок, чем как «основной таймер», и это различие проявляется в тот момент, когда вы полагаетесь на него в реальной схеме. Внутри он сочетает в себе опорную сеть, аналоговые этапы принятия решений, цифровое хранение состояния и силовое устройство, которое взаимодействует напрямую с внешним RC узлом. В результате получается элемент, который может казаться уверенно предсказуемым в одной конфигурации и удивительно чувствительным в другой, в зависимости от того, как окружающие компоненты и компоновка обрабатывают узел таймирования.

Внутренние Функциональные Блоки и То, Что Они Подразумевают

Внутри устройства опорный делитель напряжения устанавливает два уровня сравнения, которые обычно описываются как доли VCC. Эти опорные точки устанавливают границы, которые напряжение конденсатора таймирования пересекает во время заряда и разряда, именно поэтому 555 может создавать повторяемые пороги даже при умеренных изменениях напряжения питания.

Узел таймирования контролируется двумя компараторами, каждый из которых ищет событие пересечения относительно внутренних опорных уровней. На осциллографе эти переходы часто выглядят очень резкими и стабильными. Однако компараторы в основном предоставляют постоянные точки переключения, в то время как общая точность таймирования все еще зависит от таких факторов, как допуски компонентов, температура и рабочие условия.

SR триггер сохраняет свое состояние после пересечения порога. Сохраненное состояние затем управляет выходным каскадом и путем разряда. Эта функция памяти позволяет краткому изменению сигнала на узле таймирования переключать выход и держать его в этом состоянии до достижения противоположного порога. Это поведение полезно в одноразовых схемах, но также может вызывать неожиданные изменения выхода в шумных условиях.

Транзистор разряда предоставляет низкоимпедансный путь для быстрого разряда внешнего конденсатора, когда это предписано триггером. Это мощное действие разряда является одной из практических причин, по которым 555 может поддерживать осцилляцию с минимальным количеством внешних деталей, но это также означает, что узел таймирования может испытывать резкие импульсы тока, которые связываются с землей и соседними линиями, если компоновка выполнена небрежно.

С небольшой RC сетью и несколькими поддерживающими подключениями та же внутренняя структура поддерживает два известных поведения: одноразовые окна таймирования и свободно работающую осцилляцию. Основной механизм одинаков в обоих случаях - заряд и разряд между двумя внутренними порогами, поэтому «режим», который вы получаете, в значительной степени определяется тем, как вы направляете ток внутрь и наружу из конденсатора таймирования и тем, как вы сбрасываете или повторно триггерите триггер.

Одноразовые устройства (моностабильные) могут выглядеть очень последовательно в демонстрационном контуре, что делает их привлекательными для простой генерации задержек. Астабильные устройства могут казаться почти безусунными в реализации, и так оно обычно есть, но очевидная простота скрывает тот факт, что узел таймера является аналоговым сигналом, живущим в цифровом наборе.

Точность временных параметров в реальных конструкциях

На бумаге соотношения порогов довольно стабильны, поэтому естественно ожидать, что временные параметры будут следовать четко, пока напряжение VCC остается стабильным. В условиях эксплуатации прошедшее время обычно определяется внешними факторами, которые тихо накапливаются: допустимые отклонения компонентов, ток утечки конденсаторов, температурные коэффициенты, утечка с поверхности платы и любое нагружение, которое узел времени испытывает от соседних цепей или измерительного оборудования.

Часто можно увидеть, что конструкция ведет себя «правильно» в предварительных расчетах и все же смещается достаточно, чтобы это имело значение в производстве. Керамический конденсатор может потерять эффективную емкость под постоянным смещением, а смещение может быть настолько значительным, что задержка будет казаться «неправильной» для пользователя, даже если схема осталась неизменной. Таймерные резисторы большой емкости также могут вас удивить; загрязнения, остатки флюса и влажность могут образовывать пути утечки, которые фактически ставят незапланированный резистор параллельно, смещая временную постоянную в направлении, которое трудно заметить, пока устройства находятся в теплом корпусе.

Прагматичный рабочий процесс заключается в том, чтобы рассматривать уравнение времени как отправную точку, а не как обещание. Как только первый прототип запущен, такие решения, как тип диэлектрика, диапазон значений резисторов, расстояние защитной/оберегающей заготовки около узла времени и маршрут возвратного тока, обычно определяют, сохраняется ли поведение в соответствии с тем, что предполагается делать с цепью, когда условия становятся менее дружелюбными.

Общие факторы сдвига времени:

• Допуск внешних компонентов (R и C)

• Утечка конденсатора и поведение диэлектрического поглощения

• Температурный дрейф R и C

• Потеря ёмкости, связанная с постоянным смещением, в некоторых керамических конденсаторах

• Утечка с поверхности из-за влажности, остатков или загрязнений

• Нагрузка узла времени от других цепей или зондирования

Варианты устройств, температурные марки и их значение на практике

Коммерческие биполярные версии часто обсуждаются в терминах классической внутренней реализации и широко доступны в упаковках 8-выводов DIP и SO. Во многих повседневных сборках детали класса NE555 специфицируются в пределах примерно от 0°C до 70°C, в то время как расширенные варианты или военные варианты, такие как детали класса SE555, обычно специфицируются с примерно -55°C до +125°C.

Эти температурные марки влияют на ожидания, но ИС редко является единственным фактором дрейфа. Делитель и компараторы перемещаются с температурой, поведение устройства разряда изменяется, а внешние R и C обычно колеблются еще больше. Если в конструкции есть узкие пределы времени, неудобная правда заключается в том, что выбор внешних компонентов и то, как плата обрабатывает утечки и шум, часто перевешивает маркировку таймера.

Типичные группы упаковки и диапазоны температур:

• Общие биполярные семейства: устройства класса NE555, обычно от 0°C до 70°C

• Расширенные/военные семейства: устройства класса SE555, обычно от -55°C до +125°C

• Общие пакеты: 8-выводов DIP, 8-выводов типа SO

Производные и когда они подходят лучше, чем простой 555

Несколько производных сохраняют ту же основную идею, но настраивают уровень интеграции или электрическое поведение для лучшего соответствия специфическим ограничениям. Устройство 556 объединяет два независимых таймера в одном 14-выводном пакете, что может сократить количество деталей и соединений, когда конструкции нужны две функции таймирования, которые иначе были бы дублированы. Этот подход сохраняет связанные функции таймирования внутри одного устройства, помогая упростить конструкцию и сократить сложность цепи.

Семейства 558/559 обычно предлагают четыре канала таймеров с внутренними опциями, специфическими для продавца. Они могут упростить многоканальную генерацию импульсов и сократить повторяемость компонентов, хотя недостатком является то, что функции выводов и диапазоны времени могут быть менее гибкими, чем при построении четырех отдельных каналов «долгим путем».

Семейства CMOS, такие как 7555 и TLC555, сохраняют знакомую топологию, одновременно снижая ток покоя и обычно уменьшая скачки напряжения. В продуктах, работающих от батарей, или в низкошумных аналоговых средах, такие электрические характеристики могут значительно облегчить отладку, так как таймер менее вероятно будет внедрять резкие переходные процессы в шины и землю.

Производные семейства и практические случаи использования:

• 556: два независимых таймера в 14-выводном пакете; полезны для парных функций таймирования на одной плате

• 558/559: обычно четыре канала; полезны для многоканальной генерации импульсов с некоторыми функциональными ограничениями

• Варианты CMOS 555 (например, 7555, классы TLC555): более низкий ток покоя и обычно меньшие скачки напряжения; подходят для батарейных и низкошумных аналоговых систем

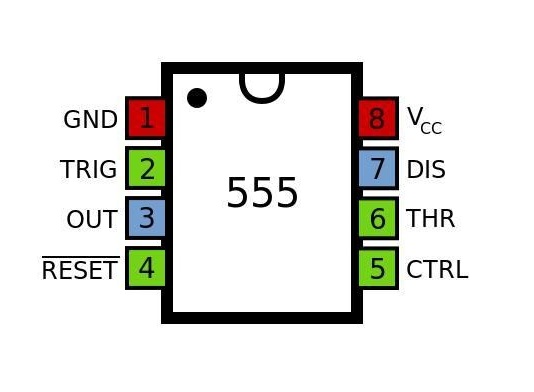

Функции выводов таймера 555

Следующая таблица описывает конфигурацию и функции выводов интегральной схемы таймера 555. Каждый вывод выполняет конкретную роль, связанную с триггером, управлением временем, переключением выходов, операцией сброса, разрядом конденсатора и управлением источником питания. Понимание этих функций выводов помогает объяснить, как таймер генерирует стабильные импульсы времени, колебания и переключающие операции в электронных схемах.

Вывод	Название	Особенности
1	GND (земля)	Земля, как низкий уровень (0В)
2	TRIG(триггер)	Когда напряжение на этом выводе падает до 1 / 3VCC (или порогового напряжения, определяемого контролем), выход будет высоким.
3	OUT	Выход высокого уровня (+ VCC) или низкого уровня.
4	RST (сброс)	Когда этот вывод получает электричество таймера, чип сбрасывается, когда этот вывод подключен к земле, и выход становится низким.
5	CTRL (управление)	Пороговое напряжение чипа контролируется. (Когда вывод не подключен, по умолчанию два пороговых напряжения составляют 1 / 3Vcc и 2 / 3Vcc).
6	THR (порог)	Когда напряжение на этом выводе поднимается до 2 / 3VCC (или порогового напряжения, определяемого контролем), выход снижается.
7	DIS (разряд)	Внутренний OC-элемент используется для разряда конденсатора.

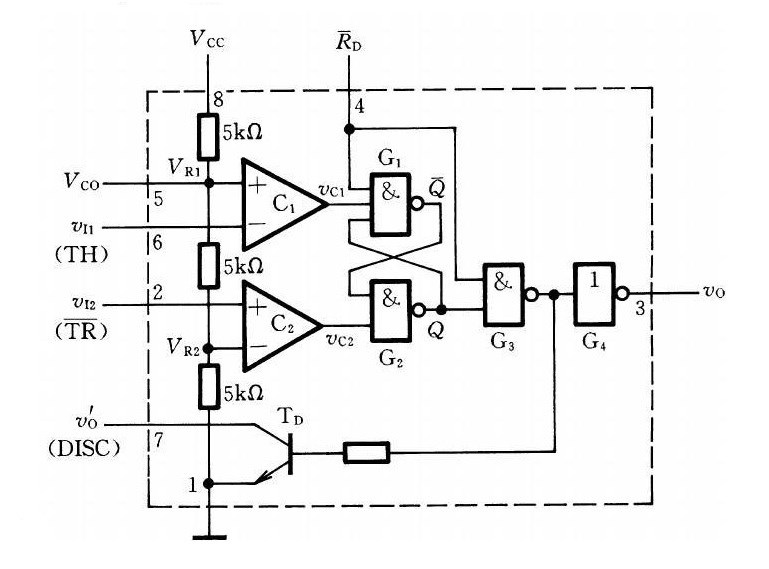

Внутренняя архитектура таймера 555

Внутренняя структура таймера 555 построена вокруг трех резисторов по 5 кОм, двух компараторов, триггера, транзистора разряда и логики управления выходом. Три одинаковых резистора создают опорные напряжения на одной трети и двух третях напряжения питания. Эти опорные уровни позволяют таймеру обнаруживать, когда напряжение внешнего конденсатора повышается или понижается до определенных пороговых значений во время работы.

Верхний компаратор следит за пороговым выводом и сравнивает его с опорным напряжением двух третей VCC. Когда пороговое напряжение поднимается выше этого уровня, компаратор сбрасывает триггер, в результате чего выход переключается на низкий уровень. В то же время транзистор разряда включается и разряжает временной конденсатор.

Нижний компаратор следит за триггерным выводом и сравнивает его с опорным напряжением одной трети VCC. Когда напряжение триггера падает ниже этого уровня, компаратор устанавливает триггер, заставляя выход перейти на высокий уровень. Это также отключает транзистор разряда, позволяя конденсатору начать зарядку снова.

SR триггер сохраняет состояние переключения таймера и управляет выходным каскадом. Выходной драйвер затем выдает либо высокий, либо низкий выходной сигнал через выходной вывод. Транзистор разряда, подключенный к выводу разряда, управляет циклом заряда и разряда внешнего временного конденсатора, что определяет интервал времени цепи.

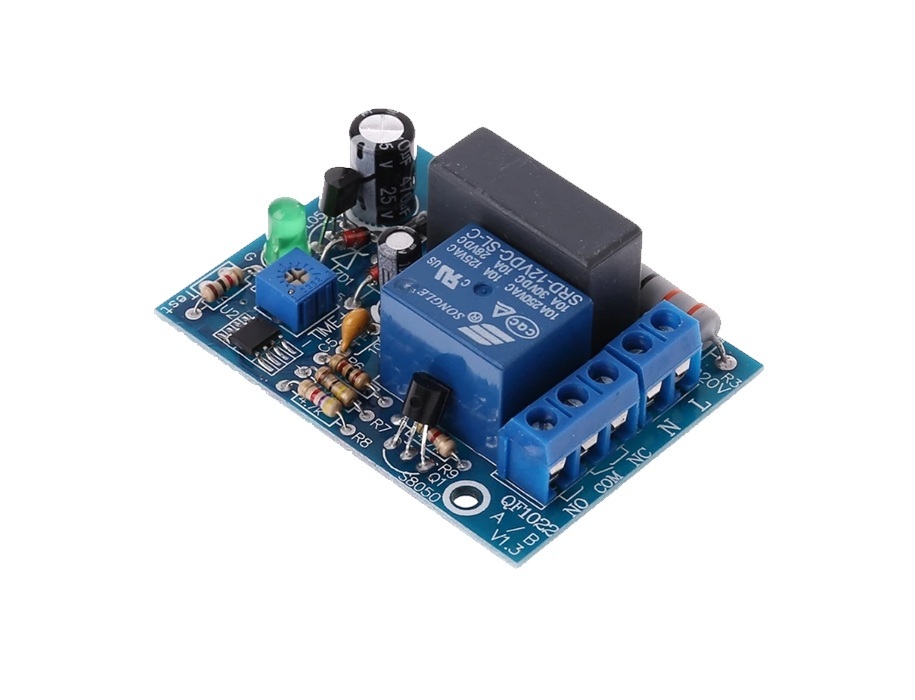

Применение таймера 555

Таймер 555 проще всего анализировать как два компаратора, подающие сигнал на внутренний запоминающий элемент, со значениями переключения, которые находятся около 1/3 и 2/3 VCC. Это встроенное "пороговое окно" объясняет, почему один чип может выполнять функции задержки времени, колебания и простого удержания состояния с минимальным количеством внешних компонентов.

В повседневной проектной работе таймер 555 по-прежнему занимает свое место, когда предпочтительно небольшое, детерминированное, автономное поведение и когда команда предпочитает не нести нагрузку программного обеспечения, загрузки, обновлений или сбоев программного обеспечения в сложных случаях. Он также обычно воспринимается как надежный в схемах, где предсказуемые аналоговые пороги и прозрачные режимы отказа ценятся больше, чем плотность возможностей.

Моностабильный режим

В моностабильном режиме таймер 555 генерирует один выходной импульс на каждое событие триггера, а ширина импульса устанавливается в основном внешней сетью R–C. Краткий переход на низкий уровень на TRIG утверждает захват, выход переключает состояние, и временной конденсатор начинает заряжаться. Когда THRESH поднимается выше верхнего порога (примерно 2/3 VCC), захват освобождается, выход возвращается в стабильное состояние, и транзистор DISCH быстро разряжает конденсатор, чтобы следующее событие начиналось с известного базового уровня.

Типичное применение

Моностабильный режим предоставляет простой способ задержать сигнал включения, добавить задержку запуска, или растянуть короткое состояние "питание в порядке" до того, что downstream логика может надежно интерпретировать. На практике он часто служит тихим посредником между шумным дверным сигналом upstream и downstream блоком, ожидающим чистого, минимального времени включения.

Общие шаблоны в этой категории:

• Задержка включения подсистемы

• Окно задержки запуска

• Растяжение импульсов для коротких сигналов состояния

• Устойчивый к шуму квалификатор "включения"

Механические контакты редко переходят в новое состояние один раз; они дребезжат, иногда это выглядит удивительно неприятно на осциллографе. Одноразовый генератор может преобразовать этот взрыв chatter в один контролируемый импульс, ширина которого отражает то, что цепь примет как действительную активацию. Многие конструкции используют этот подход, потому что он определяет действительное входное событие, вместо того, чтобы пытаться обнаружить и исправить каждый отдельный дребезжащий импульс.

Общие схемы в этой категории:

• Дребезжание кнопок

• Очистка концевых выключателей

• Квалификация границ перед счетчиками или прерываниями

• Обнаружение минимального нажатия

Если моностаабильный генератор многократно перенастраивается, выход может оставаться в одном состоянии, пока импульсы продолжают поступать в ожидаемом интервале. Когда импульсная последовательность останавливается, цепь выходит за пределы времени, и выход меняет состояние. Это очень практическая техника для обнаружения "что-то перестало двигаться", и она часто кажется освежающе прямой по сравнению с реализацией полного цифрового сторожевого таймера в системах, которым в противном случае не нужен микроконтроллер.

Общие схемы в этой категории:

• Индикация остановки мотора из-за отсутствия импульсов Холла

• Обнаружение потери сигнала на датчиках

• Обнаружение упавших тактовых/активных импульсов в смешанных сигналах

Моностаабильный генератор может использоваться как растяжитель импульсов, ограничитель импульсов или генератор фиксированного времени включения в рамках более широкой схемы ШИМ. Он также часто используется для создания последовательного окна наблюдения, полезного, когда выход датчика или компаратора должен быть выбран только в течение заданного временного отрезка. Этот метод управления широко используется, поскольку временная взаимосвязь ясна и легко поддается наблюдению во время тестирования и отладки.

Общие схемы в этой категории:

• Фиксированные временные блоки

• Окна измерения или выборки

• Ограничение импульсов для защиты downstream

• Временные затворы вокруг компараторов/датчиков

Поскольку временной конденсатор заряжается до VCC, а точка срабатывания является известной долей от VCC, ширина импульса становится полезным прокси для C (или для R, когда C известен). Это не лабораторная методика измерения, но она действительно полезна для быстрого сортирования, устранения неполадок и контроля, особенно когда повторяемость и скорость имеют большее значение, чем абсолютная точность.

Общие схемы в этой категории:

• Проверки конденсаторов go/no-go

• Сортировка деталей в крупные контейнеры

• Обнаружение конденсаторов с утечкой

• Вывод сопротивления с известным конденсатором

TRIG чувствителен к длинным проводам, быстрым переходам сигналов, дребезжанию земли и шуму питания, что может привести к нежелательному срабатыванию. Простые схемы кондиционирования входа могут значительно улучшить стабильность и надежность. Добавление этой защиты на раннем этапе помогает предотвратить проблемы с нестабильным срабатыванием во время нормальной работы.

Общие способы кондиционирования:

• Последовательный резистор на TRIG

• Умеренная RC фильтрация на входе триггера

• Условное буферное преобразование перед TRIG

• Более чистое заземление и более короткая проводка триггера

Ширина импульса обычно определяется допуском R/C и утечкой конденсаторов, а не само́й ИС. Плёночные конденсаторы, как правило, держат тайминг более последовательно, чем многие электролитические, особенно для более длинных задержек. В течение длительных задержек токи утечки, влага на PCB и остатки загрязнений могут действовать как параллельные сопротивления, которые уменьшают эффективную временную постоянную. Этот эффект может изменить поведение синхронизации и может не стать очевидным до тех пор, пока сопротивление и пути утечки не будут измерены напрямую.

Астабильный режим

В астабильном режиме временной конденсатор постоянно заряжается и разряжается между примерно 1/3 и 2/3 от VCC. Внутренний транзистор разряда обеспечивает определённый путь разряда, в то время как внешние резисторы устанавливают путь заряда. Результат — расслабляющий осциллятор, который легко собрать, легко настроить и достаточно прощает для многих реальных утилитарных ролей.

Общие приложения

• Мигающие светодиоды и визуальные индикаторы состояния

Астабильный генератор 555 остается быстрым способом создания мигающего светодиода или индикатора неисправностей без программного обеспечения и без задержки загрузки. В сценариях устранения неполадок аппаратный мигающий индикатор может быть более откровенным, чем безмолвный микроконтроллер, который может застрять в сбросе или ожидать тактового источника.

• Генерация тонов и простые звуковые сигналы

С разумным выбором частоты выход может управлять небольшим преобразователем, часто через транзисторный каскад. Это хорошо работает для сигналов тревоги и звоночков, где приемлема "достаточно точная" точность тона, и предпочтительна немедленная настройка.

• Часовые и импульсные источники для цифровой логики

Астабильный режим может обеспечить базовый тактовый сигнал для счетчиков, регистров сдвига и временных экспериментов. Он не будет конкурировать с кристальными осцилляторами по стабильности, но часто хорошо подходит для демонстраций, пошаговых последовательностей и тестов с регулируемой частотой, где настраиваемость — это основная цель.

• Интерфейсы датчиков через частотные изменения

Практический прием заключается в том, чтобы поместить элемент датчика внутрь временной сети, чтобы выходная частота изменялась в зависимости от измеряемого количества. Использование NTC термистора в качестве временного резистора является классическим примером: изменения температуры становятся изменениями частоты, которые можно учитывать, фильтровать или сравнивать с порогами. Подобные подходы работают с LDR для света, резистивными элементами влажности и некоторыми датчиками силы, особенно когда в системе уже есть способ измерять частоту или период.

Примеры элементарных датчиков, используемых в временной сети:

- NTC термисторы (температура)

- LDR/фоторезисторы (уровень света)

- Резистивные датчики влажности

- Некоторые резистивные датчики силы/давления

Стратегии управления

Стандартная астабильная конфигурация часто создает неравномерный рабочий цикл. Обычное улучшение заключается в добавлении диода, чтобы пути зарядки и разрядки конденсатора использовали разные резисторы, позволяя высокому и низкому времени настраиваться более независимо. Это, как правило, окупается при управлении цепями, которые реагируют по-разному на время включения и выключения, такими как зарядные насосы, выборочные ворота и этапы затемнения светодиодов, где воспринимаемая яркость и тепловое поведение могут быть чрезмерно чувствительными к коэффициенту рабочего цикла.

Выводной контакт управления смещает внутренние пороги, что позволяет 555 функционировать как простой VCO. Это открывает путь к частотной модуляции, грубым аналоговым поведением типа ШИМ и схемам с замкнутым контуром, где аналоговый сигнал обратной связи подталкивает частоту колебаний. В многих практических конструкциях небольшой конденсатор обхода на выводе управления заметно снижает niveau шума и делает отклик управления менее резким.

Сильная нагрузка на выход, плохая развязка питания и длинные проводки могут искажать формы волн и вводить шум в узлы порогов, что проявляется как дрожание или периодическое неправильное поведение. Небольшой керамический конденсатор развязки, помещенный близко к выводам питания, часто очищает генератор больше, чем люди ожидают. Когда генератор должен управлять индуктивными нагрузками или более высокими токами, внешний драйвер обычно приводит к схеме, которая работает последовательно, вместо той, которая выходит из строя только в "плохие дни" и затем отказывается воспроизводить проблему на стенде.

Бистабильный режим

В бистабильном режиме 555 ведет себя как защелка: одно действие устанавливает состояние выхода, а другое сбрасывает его. Конденсатор временной сети обычно опускается, и вывод разряда часто не используется. Вместо того чтобы измерять кривую заряда, поведение управляется уровневими изменениями на TRIG, THRESH и RESET, которые могут казаться удовлетворительно детерминированными, когда вы хотите запомнить состояние без добавления более крупной цифровой подсистемы.

Практическое применение

• Переключатели с кнопкой и простое удержание состояния

Бистабильный 555 может хранить состояние для включения нагрузки, выбора режима или переключения пользователем. Этот подход привлекателен, когда конструкция хочет «память» без необходимости полагаться на механически фиксированный переключатель и без внедрения встроенного ПО только для хранения одного бита.

• Блокировки и поведение стиля установки/сброса безопасности

Поведение установки/сброса естественно накладывается на блокировки: одно событие переводит систему в безопасное состояние, а другое событие восстанавливает работу. Внутренняя защелка реагирует простым и повторяемым образом, и RESET обеспечивает прямой путь для переопределения, когда линия аварийного отключения высокого приоритета является частью концепции безопасности.

Плавающие входы могут вызывать непредсказуемые изменения состояния из-за утечки, обработки или близкого переключающего шума. В реальных сборках резисторы подтяжки или потягивания на TRIG/THRESH/RESET не позволяют защелке блуждать в «призрачные переключения». Когда задействованы кнопки, легкое ослабление все еще помогает; защелка будет верно хранить все, что вы ей подаете, включая беспорядочные переходы.

Часто полезно рассматривать 555 не как «чип таймера», а скорее как компактную аналоговую машину состояний, состоящую из двух порогов, одной защелки и переключателя разряда. Когда цель состоит в том, чтобы создать небольшую функцию, которая всегда работает, задержка, мигание, обнаружение пропусков или защелка, 555 может обеспечить более простой список материалов и меньше подводных камней, чем подход, основанный на встроенном ПО.

Для конструкций, требующих высокой точности, калибровки, продвинутой конфигурации или множества синхронизированных временных функций, таймер 555 часто используется в качестве базового временного элемента, а не как полноценное решение для определения времени.

Общие роли на переднем плане, где 555 интегрируется без проблем:

• Условие импульса

• Временные интервалы и управление

• Этапы обнаружения пропусков импульсов

• Простые блоки надзора в стиле сторожевой

Практические параметры таймера 555

Напряжение источника питания (VCC)	4.5-16 В
Номинальный рабочий ток (VCC = +5 В)	3-6 мА
Номинальный рабочий ток (VCC = +15 В)	10-15 мА
Максимальный выходной ток	200 мА
Максимальная мощность потребления	600МВт
Минимальное рабочее потребление энергии	30МВт (5V), 225МВт (15V)
Температурный диапазон	0-70 ° C

555 Таймер Производные ИС

Производитель	Номер производителя	Заметка
Avago Technologies	Av-555M	-
Пользовательские Силиконовые Решения	CSS555/CSS555C	CMOS, Минимальное рабочее напряжение 1.2В, IDD<5&micro;A
CEMI	ULY7855	-
ECG Philips	ECG955M	-
Exar	XR-555	-
Fairchild Semiconductor	NE555/KA555	-
Harris	HA555	-
IK Semicon	ILC555	CMOS, Минимальное рабочее напряжение 2В
Intersil Corporation	SE555/NE555	-
Intersil Corporation	ICM7555	CMOS
Lithic Systems	LC555	-
Meixin	ICM7555	CMOS, Минимальное рабочее напряжение 2В
Motorola	MC1455/MC1555	-
NTE Sylvania	NTE955M	-
RCA	CA555/CA555C	-
STMicroelectronics	NE555N/ K3T647	-
TI（Texas Instruments）	SN52555/SN72555	-
TI（Texas Instruments）	TLC555	CMOS, Минимальное рабочее напряжение 2В
Zetex	ZSCT1555	Минимальное рабочее напряжение 0.9В
NXP	ICM7555	CMOS
HFO	B555	-
HITACHI	HA17555	-

Заключение

Таймер 555 остается полезным, потому что обеспечивает простое, предсказуемое поведение времени с минимальным количеством внешних компонентов. Его производительность зависит от точности резисторов и конденсаторов, утечек, температурных дрейфов, шумов в питании, компоновки и вариаций устройства. При правильном использовании входной обработки, развязки и подходящих временных компонентов, 555 может надежно поддерживать задержки, генераторы, формирование импульсов, детекцию пропущенных импульсов, дебаунсинг и основные функции запоминания.

Часто задаваемые вопросы [FAQ]

1. Почему таймер 555 продолжает широко использоваться, даже несмотря на то, что микроконтроллеры могут выполнять временные функции более гибко?

Таймер 555 предоставляет простое аппаратное решение для генерации задержек, импульсов, колебаний и переключающих функций без необходимости в микропрограммах, программировании, загрузочных последовательностях или техническом обслуживании программного обеспечения. В приложениях, где требуется лишь одна временная задача, 555 часто снижает сложность проектирования и предлагает предсказуемое поведение с минимальным количеством внешних компонентов. Это делает его привлекательным для автономных временных функций, обработки сигналов, схем наблюдения и простых управляющих систем, где надежность и прозрачность важнее, чем продвинутая программируемость.

2. Почему точность времени в цепи 555 часто определяется больше внешними компонентами, чем самой ИС?

Внутренние пороги компаратора 555 относительно стабильны, но фактический временной интервал сильно зависит от внешней сети резисторов и конденсаторов. Факторы такие как точность резисторов, утечка конденсаторов, диэлектрическая абсорбция, температурные дрейфы, влажность, загрязнение печатной платы и эффекты постоянного смещения могут изменить эффективную RC временную константу. В результате две цепи, использующие одну и ту же таймер ИС, могут давать заметно разные задержки, если их внешние компоненты или рабочие условия различаются.

3. Почему резисторы с высоким значением могут создавать неожиданные ошибки тайминга в приложениях с длительными задержками?

Когда значения резисторов увеличиваются, токи утечки становятся более значительной частью предполагаемого токовой тайминга. Влага, остатки флюса, пыль, загрязнение печатной платы и поверхностная утечка могут создавать нежелательные параллельные пути сопротивления, которые изменяют поведение зарядки таймерного конденсатора. Эти эффекты могут быть незначительными в коротких задержках, но становятся все более значительными в цепях с длительным периодом времени, где небольшие токи утечки могут заметно изменять финальный временной интервал.

4. Почему в дизайнах, работающих от батареи и низкого шума, часто предпочитают варианты CMOS 555?

Версии CMOS, такие как TLC555 и 7555, как правило, потребляют гораздо меньше покоящего тока, чем традиционные биполярные версии. Они также создают меньшие всплески тока питания во время работы, что снижает инъекцию шумов в линии питания и чувствительные аналоговые цепи. Эти характеристики улучшают время работы от батареи, упрощают фильтрацию источника питания и делают всю систему более простой в стабилизации в приложениях, где низкое потребление энергии и чистое электрическое поведение имеют приоритет.

5. Почему вывод триггера может стать распространенным источником прерывистых проблем с таймером 555?

Вход триггера чувствителен к переходам напряжения, электрическому шуму, длинным проводам, наведенным напряжениям и быстрому переключению. Нежелательные возмущения напряжения могут ложным образом активировать таймер, вызывая непредсказуемые выходные сигналы, которые трудно воспроизвести последовательно. Добавление фильтрации, буферизации Schmitt-trigger, правильного заземления и коротких сигнальных путей часто улучшает надежность, предотвращая реакцию контактного пина на непреднамеренные электрические помехи.

6. Почему моноблочный таймер 555 полезен для обнаружения отсутствующих импульсов или зависших систем?

Моноблочный таймер можно многократно повторно активировать входящими импульсами. Пока импульсы продолжают поступать в ожидаемом интервале, выходное состояние остается активным. Если поток импульсов прекращается, таймер в конечном итоге истекает и изменяет состояние. Это поведение делает схему полезной для обнаружения зависших моторов, неработающих датчиков, потерянных сигналов связи или отсутствующих тактовых импульсов без необходимости в сложной цифровой логике или системах программного мониторинга.

7. Почему таймер 555 эффективно работает в качестве простого осциллятора в астабильном режиме?

В астабильном режиме работы тайминг-конденсатор непрерывно заряжает и разряжает напряжение между примерно одной третью и двумя третями напряжения питания. Внутренние компараторы обнаруживают эти переходы порогов и многократно переключают состояние выхода. Этот самоподдерживающийся цикл заряд-разряд создает стабильные колебания с всего лишь несколькими внешними компонентами, что делает 555 одним из простейших методов генерации квадратных волн, мигания светодиодов, тактовых сигналов и аудиозвуков.

8. Почему регулировка скважности цикла часто требует дополнительных компонентов в астабильных цепях?

Стандартная астабильная конфигурация использует один и тот же путь зарядки и разрядки для части цикла, что естественным образом ограничивает гибкость скважности. Добавляя диоды и отдельные пути для резисторов, можно независимо контролировать время зарядки и разрядки. Это позволяет более точно регулировать продолжительность высоких и низких выходных сигналов, что важно в таких приложениях, как управление ШИМ, затемнение светодиодов, зарядные насосы и схемы генерации импульсов.

9. Почему таймер 555 может работать в качестве простого запоминающего элемента без использования таймерного конденсатора?

Ядро 555 содержит SR-запоминающее устройство, управляемое двумя компараторами. В бистабильном режиме внешние входы напрямую устанавливают или сбрасывают запоминающее устройство, не полагаясь на зарядку и разрядку конденсатора. Как только состояние установлено, оно остается сохраненным до тех пор, пока другой вход не изменит его. Это позволяет 555 функционировать как базовый элемент памяти для переключателей, взаимозависимостей, состояний управления и схем с установкой-сбросом, требуя очень немного внешней схемотехники.

10. Почему дизайнерам часто следует рассматривать таймер 555 как аналоговый строительный блок, а не просто как интегральную схему таймера?

Хотя его название подчеркивает тайминг, 555 содержит аналоговые компараторы, опорные напряжения, запоминающее устройство, логические переключения и транзистор разряда, который может выполнять множество функций обработки сигналов. Он может генерировать задержки, создавать осцилляторы, обнаруживать отсутствующие импульсы, устранять дребезг переключателей, кондиционировать сигналы, создавать временные окна и предоставлять простые функции надзора. Понимание устройства как компактной аналоговой машины состояния часто открывает больше возможностей для проектирования, чем обращение с ним исключительно как с генератором задержек.
